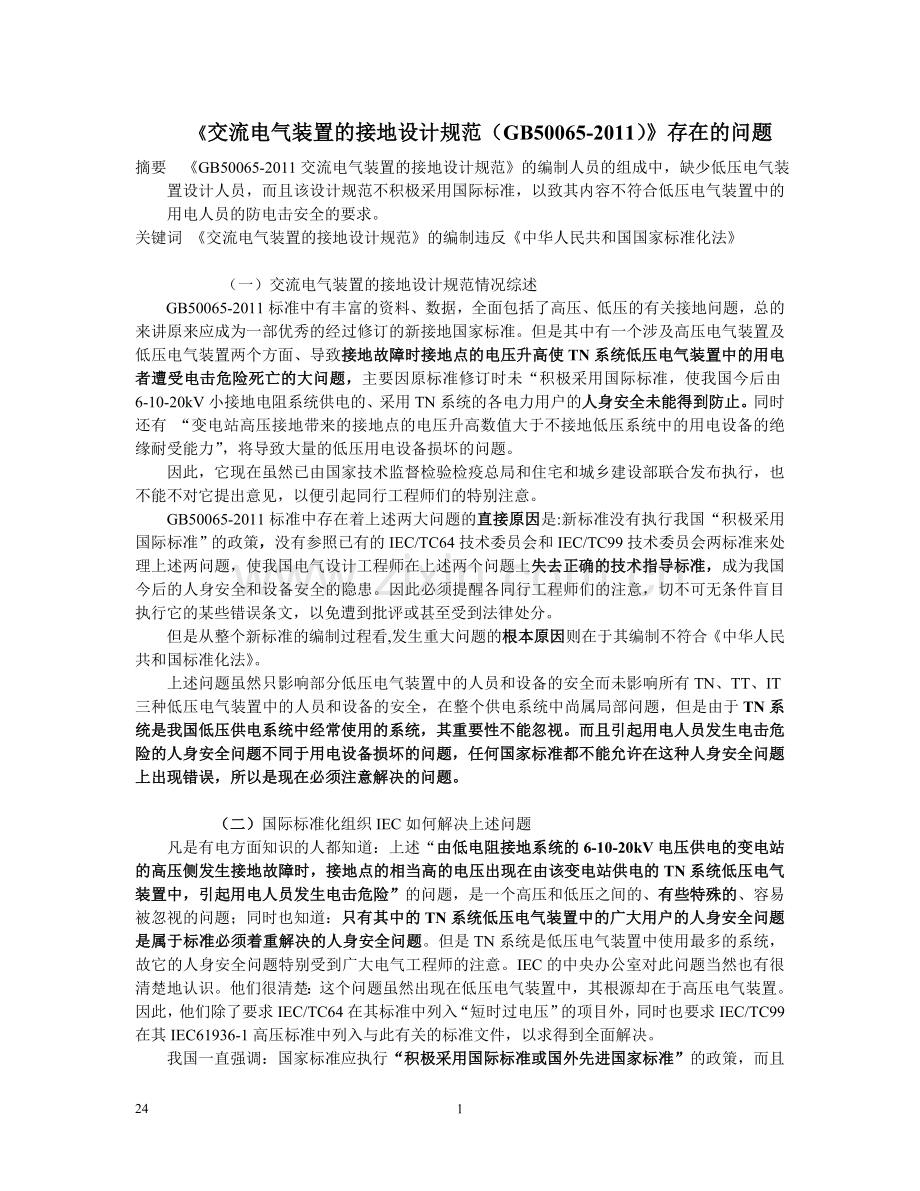

交流电气装置的接地设计规范（GB50065-2011）存在的问题摘要 GB50065-2011交流电气装置的接地设计规范的编制人员的组成中，缺少低压电气装置设计人员，而且该设计规范不积极采用国际标准，以致其内容不符合低压电气装置中的用电人员的防电击安全的要求。关键词 交流电气装置的接地设计规范的编制违反中华人民共和国国家标准化法 （一）交流电气装置的接地设计规范情况综述GB50065-2011标准中有丰富的资料、数据，全面包括了高压、低压的有关接地问题，总的来讲原来应成为一部优秀的经过修订的新接地国家标准。但是其中有一个涉及高压电气装置及低压电气装置两个方面、导致接地故障时接地点的电压升高使TN系统低压电气装置中的用电者遭受电击危险死亡的大问题，主要因原标准修订时未“积极采用国际标准，使我国今后由6-10-20kV小接地电阻系统供电的、采用TN系统的各电力用户的人身安全未能得到防止。同时还有 “变电站高压接地带来的接地点的电压升高数值大于不接地低压系统中的用电设备的绝缘耐受能力”，将导致大量的低压用电设备损坏的问题。因此，它现在虽然已由国家技术监督检验检疫总局和住宅和城乡建设部联合发布执行，也不能不对它提出意见，以便引起同行工程师们的特别注意。GB50065-2011标准中存在着上述两大问题的直接原因是:新标准没有执行我国“积极采用国际标准”的政策，没有参照已有的IEC/TC64技术委员会和IEC/TC99技术委员会两标准来处理上述两问题，使我国电气设计工程师在上述两个问题上失去正确的技术指导标准，成为我国今后的人身安全和设备安全的隐患。因此必须提醒各同行工程师们的注意，切不可无条件盲目执行它的某些错误条文，以免遭到批评或甚至受到法律处分。但是从整个新标准的编制过程看,发生重大问题的根本原因则在于其编制不符合中华人民共和国标准化法。上述问题虽然只影响部分低压电气装置中的人员和设备的安全而未影响所有TN、TT、IT三种低压电气装置中的人员和设备的安全，在整个供电系统中尚属局部问题，但是由于TN系统是我国低压供电系统中经常使用的系统，其重要性不能忽视。而且引起用电人员发生电击危险的人身安全问题不同于用电设备损坏的问题，任何国家标准都不能允许在这种人身安全问题上出现错误，所以是现在必须注意解决的问题。 （二）国际标准化组织IEC如何解决上述问题 凡是有电方面知识的人都知道：上述“由低电阻接地系统的6-10-20kV电压供电的变电站的高压侧发生接地故障时，接地点的相当高的电压出现在由该变电站供电的TN系统低压电气装置中，引起用电人员发生电击危险”的问题，是一个高压和低压之间的、有些特殊的、容易被忽视的问题；同时也知道：只有其中的TN系统低压电气装置中的广大用户的人身安全问题是属于标准必须着重解决的人身安全问题。但是TN系统是低压电气装置中使用最多的系统，故它的人身安全问题特别受到广大电气工程师的注意。IEC的中央办公室对此问题当然也有很清楚地认识。他们很清楚：这个问题虽然出现在低压电气装置中，其根源却在于高压电气装置。因此，他们除了要求IEC/TC64在其标准中列入“短时过电压”的项目外，同时也要求IEC/TC99在其IEC61936-1高压标准中列入与此有关的标准文件，以求得到全面解决。 我国一直强调：国家标准应执行“积极采用国际标准或国外先进国家标准”的政策，而且此安全问题的来源在高压而不在低压，而且IEC的标准中也已经有IEC/TC99的技术委员会的61936-1的高压电气装置的标准可以利用，为什么我国的电力部门在其GB50065-2011新修订的标准中不考虑参照IEC标准呢？这不能不令人怀疑他们对我国的“积极采用国际标准或国外先进标准”的政策不够重视。（三）对GB50065-2011标准条文的重新全面分析为了使公众充分了解新标准的问题，有必要对它进行全面分析。（为节省文字，本文时常用“新标准”或“新接地标准”几个字代替GB50065-2011交流电气装置接地设计规范）1 新标准的条文有不少未分清其适用范围 接地标准是和安全问题关系密切的文件。其适用范围一般都是比较重要的。但有些条文未明确指出条文的适用范围，使条文的对象不明，有的甚至需要标准的读者去琢磨，容易出现偏差。 按照新标准的总则中的适用范围条文的规定的标准范围是：750kV及以下的交流电气装置。这很明确。但是不但整个标准内容应该适用范围明确，而且标准的各部分也应该有明确的适用范围，才能做到各条文所指的对象清楚，不致出现任何遗漏。因此，本文在分析此标准存在的问题时，也只能按照条文自己已经表达清楚的范围提出意见。在此种情况下，本文在分析此新标准的问题时，很可能因为原文未说清其使用范围而带来的一些对原文不大确切的理解。如发现这类情况，务请原作者立即在公开网站内著文提出批评，以便我修正意见。 条文未分清其适用范围并非一个小问题。此接地规范中的许多问题正是因此引起的。2 必须指出：GB50065-2011国家标准和DL/T621-1977部标准是技术要求根本不同的两个标准 在分析GB5065-2011存在的问题时，发现它和原电力部标准DL/T621-1977有密不可分的联系。它的不少地方讲到“DL/T621-1977如何任何”。特别是在“修订说明”的问题上，它还直接讲：4.2.1-1式中的2000的修订说明见DL/T 621-1977。因此，在读者分析GB5065-2011存在的关于2000的问题时，也只好研究DL/T621-1977标准。应该指出：这样做是混淆国家标准和部标准的界限，是属于国家标准编制工作的不应有的做法。这种现象的根本原因在于：原有的上一版交流电气装置接地设计规范，在工程建设国家标准因机构调整国家建委撤销移交给住宅和城乡建设部（该部的名称曾有过变化，因此本文有时简称为建设部）以后，已经拖延许多年没有安排接地标准的修订工作，早已无法适应工作需要，情况极不正常，各方面对此意见很大，甚至原电力部的某些人士误以为“电力部的标准就是国家标准”。而且由于电力部以外的不少人也因不大了解标准是否国家标准是一个重要问题，也误认为“电力部的标准就是国家标准”。一时间“电力部的标准就是国家标准”的说法甚嚣尘上。似乎已经成为“客观事实”。直到以后大家都逐渐弄清国家标准和部标准不同的重要性以后，各方纷纷向建设部提出意见，建设部受到外界压力不得不在前几年开始起动老接地国家标准的修订工作。可是虽然修订工作开始，电力部的标准就是国家标准的观念却已经留存在某些人的想法中。一直影响到此新国家标准的修订工作。例如，在前几年曾经发出过的第一个国家标准修订版草案就很潦草，无法通过。到了这次修订时，他们又将原来DL/T621-1977是按照把整个电力的标准分为A类、B类来写，关于电压升高那个条文是对于A类电力装置而写的条文。但是“现在的GB50065-2011是不分A类、B类的标准”的这一事实也被忘掉，竟然把GB50065-2011中原应自己写的那部分的修订说明也被写成“见DL/T621”。 像这样明显的混淆国家标准和部标准的现象，主管全国工程建设国家标准的国务院住宅和城乡建设部竟然不能发现，原因何在？不值得深思吗？为免除大家怀疑上面指出的“混淆国家标准、部标准”问题的真实性，此文的末尾的附录一专门列出DL/T621-1977中有关条文，以便和GB50065-2011的条文对照，从而了解其中的不同之处；此文的末尾还有附录二对此问题的举例，以供参考。3 按照国家标准化法该标准是否应该定为国家标准问题 国家标准化法第六条的内容摘要如下： “第六条 对需要在全国范围内统一的技术要求，应当制定国家标准。国家标准间由国务院标准化行政主管部门制定。对没有国家标准而又需要在全国某个行业内范围内统一的技术要求，可以制定行业标准。行业标准由国务院有关行政主管部门制定，并报国务院标准化行政主管部门备案。在公布国家标准之后，该项行业标准即行废止”。 此新接地国家标准的总体安排本来应是标准编写人自己的事情，无需他人说三道四。但是不可否认的事实是：标准的总体安排是否合理，和标准“应该定为国家标准还是应该仍旧维持电力部门标准”的问题何有关系。此标准的章节划分，有些地方是令人费解的。例如标准的实质性内容的第4条中的4.1为“110kV及以上发电厂和变电站接地网设计的一般要求”，其内容很有必要也十分明确。但是标准中却没有“110kV以下的变电站接地网设计的一般要求”。是不是那些变电站根本不存在“变电站接地网设计的一般要求”呢？显然并非如此。特别是其中的“一次电压6-10-20kV向低压用户供电的变压器的要求”和“一次电压6-10-20kV用于向更大的区域变电站的站用变压器的要求”本应有所不同。这个问题本应是此标准中的一个重点安全问题，难道它不应该有一个“一般要求”以便分别给以明确说明吗？这个缺陷和此标准未重视低压电气装置的防电击安全问题显然不是毫无关系的。并未重视低压电气装置的防电击安全问题，就和有些专家曾经提出的“此标准不应作为国家标准而应维持部标准”的意见很有关系。本文举出此问题的目的是：提醒大家了解到：此标准忽视大量群众人身安全的问题需要和“标准是否应该定为国家标准的问题”联系起来看待。忽视群众的人身安全的标准，按理是不能被批准为国家标准的。4 GB50065-2011抄袭GB16895的标准的问题此标准大量抄袭GB16895的系列标准的问题，是国家标准中的一个原则性错误。另外，GB50065-2011包括了不是编写人应该负责的1kV及以下低压电气装置的接地设计的部分，实际上那部分也不是标准编写人原来很熟悉的专业。这种工作安排的缺点导致标-准内容出现许多缺陷（其中的个别缺陷甚至可说是“一个笑话”），这是负责该标准修订工作的建设部不了解我国各部门人员情况的结果。 5 原文的“前言”部分该标准的前言部分的“参编电位”和“主要起草人员”中，没有我国各相关电气装置国家标准的负责编辑人员；也没有我国的由国家技术监督检验检疫总局组织的、“原称IEC国际电工委员会建筑物电气装置技术委员会的中国委员会”（IEC原有的建筑物电气装置的委员会已改称低压电气装置技术委员会。我国似乎未同时改为新名称）的成员。但标准中却有大量的建筑物电气装置方面的标准条文。这在我国国家标准起草单位中，恐怕也是从未发生过的怪现象。4.1前言第4段的7 “参阅IEC有关标准和现行国家标准提出低压系统接地形式，低压电气装置的接地电阻和保护等电位联接的规定”。这把抄袭GB16895的标准的问题合法化，使其公开列入GB50065-2011标准中。4.2前言第4段的8 “参阅IEC有关标准和现行国家标准提出低压电气装置的接地装置和保护导体的要求”。也是把抄袭GB16895的标准的问题合法化，使其公开列入GB50065-2011标准之中。5原文“1 总则”部分5.1 总则部分 “原文1.0.1 在电力系统运行和故障时能保证电气装置和人身的安全”的问题。 此标准在电力系统运行和故障时保障电气装置和人身的安全，虽然已写入此条，但在此标准的内容中虽然已有对于变电站工作人员的安全的充分条文，却看不到多少“在变电站高压接地故障时的普通的一般用电人员的人身安全”方面的必要条文。5.2原文总则1.02和1.04条存在的问题。这两条明显违背我国国家标准管理体制的“为防止发生各国家标准之间的不一致而不能互相重复”的原则。这一错误难道住宅和城乡建设部领导都未发现吗？某个国家标准有时为了说明其本身的条文而个别引用另一国家标准的内容，当然是不可避免的。但是这绝不能理解为：“可以因为某个国家标准中缺乏它所需要的标准”而大量原文照抄其他国家标准的条文。但是此新标准公然违反这一原则，大量加入我国等同采用IEC标准的GB16895的文件，造成今后各国家标准之间大量重复，导致今后可能发生国家准之间的互不一致甚至互相矛盾的混乱现象。5.2.1 原文总则1.0.2 “本规范适用于高压电气装置，以及1kV及以下低压电气装置的接地设计”。但是，包括接地标准的1kV及以下低压电气装置的设计标准，早已由国家技术监督检验检疫总局安排其他单位编写，并定名为GB16895系列的文件。现在GB50065-2011中重复写入，公然违反各国家标准的分工原则，出现两种“1kV及以下低压电气装置的设计标准”。是国家标准中的非常明显的错误。 GB16895系列的文件早已发送到各国家级大设计院使用。GB50065-2011明知1kV及以下低压电气装置的接地设计早已是我国已有的正在使用的国际标准，当然不应在GB50065-2011重复加入1kV及以下低压电气装置的接地设计的内容。5.2.2 总则部分的原文1.0.4条有“交流电气装置的接地设计，除应符合本规范外，尚应符合国家现行有关标准。但是此标准已经包括GB16895的1kV及以下低压电气装置的设计，可是又有另外的独立的1kV及以下低压电气装置的设计。那个另外的独立的1kV及以下低压电气装置的设计也是符合国家现行有关标准的，当然也要“尚应符合”。结果设计人就需要第二次再“尚应符合国家现行有关标准”一次。这不是笑话吗？GB50065-2011标准重复的问题对于标准编写者而言，也许被认为只是一个疏忽，但为什么该标准也被应该深知国家标准原则的我国国务院部委之一的住宅和城乡建设部所同意呢？6 原文的“2 术语”部分 6.1 原文的2 术语2.0.22 “外露可导电部分”和国家标准名词术语标准的文字不一致。 术语2.0.22出现和国家标准“术语”标准不一致，是不应该的。（这个问题也许是因为本标准编者对国家标准名词术语中此词采用“外露导电部分”有不同意见。但如果是这样，主编单位应向国家标准名词术语部分的管理单位提出复议，而不应该令其矛盾出现在两个正式标准中）6.2原文的“术语2.0.27 等电位联接” 此术语的解释来自何处在该标准中并未给出。又因此术语的问题是此新标准中的关键问题。对它的说明见本文的原文。 6 3 原文的“术语2.0.29 保护总等电位联接系统” 这一术语的含义有关GB50065-2011标准的整体内容。 据了解，在IEC标准中曾经被称为“等电位联接系统”的，只有IEC61140的几个“防电击保护方法”之一的“保护等电位联接系统”。但IEC61140的“保护等电位联接系统”根本不是2.0.27那个术语的内容，而是一种另外的、IEC60364-4-41标准中的“防电击保护方法”之一。而且它还和下述重要情况有关。IEC61140的保护等电位联接系统虽列入IEC61140中的几个“防电击保护方法”之内，按IEC标准等级划分的原则，IEC60364-4-41一般也应采用。但是IEC61140的保护等电位联接系统并未被IEC60364-4-41采用。这是IEC标准内部的一个例外，事实上也是IEC国际标准内部的一个矛盾。此问题虽曾函询IEC中央办公室，也未得到解释。看来IEC标准等级的规则，并非十分严格（IEC60364-4-41的标准似乎也可个别不遵守IEC61140的决定）。该标准加入此词，而且事实上它是GB50065-2011作为防电击保护的唯一办法，因此成为新国家标准的一个关键问题。它已经涉及“等电位联接”的实际做法和其实际作用如何界定的问题，而不是简单的“名词术语”解释的问题。因此，此术语的定义列入此标准的“2 术语”部分时，按理此术语的解释建议改为“见本文的原文”。 7 原文的“3高压电气装置接地”部分（略）8 原文的“4 发电厂和变电站的接地网”部分 【此标准的第4部分是标准的关键部分。并直接和安全有关。由于GB50065-2011中的“原文4（本文中对原文4部分的编号为8）发电厂和变电站的接地网”部分中的一些问题，以及原文“7（本文中对原文7的编号为11）电气装置的接地电阻和保护总等电位联接系统”部分中的一些问题，两者相互间关系密切而且时有重复，为避免分析问题时出现重复和减少本文的篇幅，现将该两部分集中合并列入此处一起分析。在合并分析完成以后，再进行其他本文4和7部分的其他问题的分析。在进行分析时，所引用的GB50065-2011中的原文，在此都不重复列入，以节省本文篇幅。需要时请麻烦核对原文。但为了查找方便，现将此部分提到的GB50065-2011的各原文的目录列下： 条文的目录是：4.1条；4.2.1条中的1款，4.2.2条中的1款，7.2.2条，7.2.6条，7.2.10条。另外，凡是合并分析的条文。都在其条文的题目中用黑体字表示，以便有所区别】本文中的合并分析部分的条文如下：【对本文的合并分析部分的说明： GB50065-2011中已经有关于高压接地引起的中性点电压升高问题的两个方面的问题（变压器的绕组耐压、低压电缆耐压）的说明，本文的合并分析部分不必重复。但因GB50065b中没有 “关于低压用电设备的耐压问题”的合并分析，需要加入。该新增合并分析的号码是“合并分析1.5条。】合并分析第1条，变电站高压接地故障时接地点电位升高问题变电站高压接地故障时接地点电位升高的问题，应该是新标准的主要问题。不过新标准的一个实际问题在于：变电站高压端接地故障引起的接地点的电位升高的危害共有哪些？在标准中没有全面指出过。以致变电站高压接地故障时接地点电位升高问题的解决办法，也难以全面地说清楚。因此现在只能实事求是地从已经讲过的问题为依据出发分析问题。 以2000这一数字为例，标准的条文提出的一个要求是“宜不大于2000”这个似乎有点灵活的数字。此外标准又给出一个“需要增大此数字时”的各种规定。但始终未曾指出过：“宜不大于2000”、或是“可以大于2000”的核心目的何在？就标准读者容易猜想得到的“目的”而言，因为如果“可以大”，当然就可以减少接地网投资。因此似乎“节省接地网建设的投资”是考虑问题的出发点。可是，节省接地网投资的问题，对于不同类型的工程项目而言，是变化范围非常大的数字，情况是很复杂的。“接地网投资成为建设工程项目的关键”的事情一般也不常见。因此，接地网投资成为工程总投资的很大部分的特殊项目，可能只是很特殊的项目（例如特大水力发电站）。那些特殊问题应该可以只列入行业标准（例如国家电网公司标准）中。可见，“节省接地网建设的投资作为一般工程项目考虑接地网接地点的电压升高问题的出发点的可能性很小”。另一方面，“需要增大接地点的电压升高的数值的迫切性是什么”的问题，也和上述问题类似，不知道“电压可以升高”的界限是什么。标准的读者在实际选定接地点的电压升高数值时，也难以做出决定。因而失去了标准的指导意义。 由于以上的问题，如上所述，只能实事求是地从已经讲过的问题为依据出发分析问题。 现在已经讲过的问题是低压电气装置中的变压器二次电压问题，低压电缆问题包括低压电缆内部的隔离层的问题，低压用电设备的绝缘问题以至高压用电设备的绝缘问题，目前还未着重指出过。可见其考虑的范围暂时还不很够。 但是即使范围暂时还不很够，已经发现问题不少。这是否说明：现在的国家接地标准离全面解决问题要求尚远呢？应注意到：按现在的GB50065-2011的编排，4.2条是对所有各种发电厂和变电站接地网适用的（当然也包括原有110及以上的变电站的要求）。但对于此问题，GB50065-2011并未做到“对于不同用途变压器规定不同要求”。以致条文内容虽然实际上包括重要的人身安全问题，但也很少从中得到对人身安全问题的特别着重的强调。还有，国家标准条文中的用语“应”和“宜”的使用，对于国家标准而言原应是一个重要问题。但在此新标准中则有的地方使用不够恰当。从已经在GB50065-2011中表现出来的问题看，高压接地时接地点的电压升高的重要危害方面有两个。一是会引起它和变压器低压绕组的耐压水平不协调；一是会引起它和低压电缆的耐压水平不协调。这两个问题都在新标准中作了充分的分析。故以上两个问题的分析本文不必重复。但是还有一个原来未被新标准列入的“它和低压用电设备本身的耐压水平不协调”的问题应该列入而未列入。这个问题将在本文的合并分析部分内以第1.5分条补充列入。 本文的合并分析第1条中共有合并分析第1.1条至1.6 条，共6个分条。合并分析第1.1条，原文4.2.1条中的 4.2.1-1式的问题在本文原来研究4.2.1-1的适用范围是否只包括更高电压的大变压器中的站用电变压器而言的问题时，曾经由于原文的文字不很明确，本文采用“对标准条文推理”的办法确定为4.2.1-1式的后半只能用于更高电压的大变压器中的站用电变压器。但因以后的原文7.2.6条中已经指明它适用一般的用于向低压供电的变压器，从而证明我们曾经推断4.2.1-1式的后半只适用于站用变压器，正好符合标准的本意。并且因为该7.2.6条中已指明“低压系统”，因此可以判断其中的等电位联接不会是“高压的等电位联接（例如防雷等电位联接）”。可以设想：如果原来的此标准的要求已经写成“仅指更高电压的大变压器中的站用电变压器而言”，将会更为明确，就不必使标准的读者再去推断了。合并分析第1.2条，站接地点的电压升高对低压用电设备的绝缘的影响 在IEC61936-1中“变电站的低压侧的应力电压部分的处理的问题，是由IEC60364-4-442标准规定的，其规定为：“接地存在的时间小于5s时为1200V加相电压V0（在我国即1200+230=1430V）。但在GB50065-2011中，应力电压的问题实际上是按照4.2.1-1式中的数值2000处理的。两者的要求很不同。此问题在变电站接地时的问题中不像上述TN系统电气装置中的人身安全问题那样严重，但是在GB50065-2011的处理中也出现了和我国的产品标准不一致的问题。GB50065-2011标准如不修改，也将引起在电气工程设计时的一些错误。例如，在变压器的低压线圈是否会使低压线圈的绝缘受损的问题上，由于我国的变压器标准GB1094-3中规定的“变压器低压线圈的工频耐压为5kV”，高于原IEC标准的3kV。因此，如果电压只超过2000V而不超过5kV（或不超过0.85kV）时，按照我国产品标准本已合格，只有电压再高时才需要另做考虑。但是由于我国产品标准在这个问题上例外地高于IEC原标准的情况未被GB50065-2011标准的编写人及时注意，使我国标准出现了一些数字上的不一致。因此，对我国全国而言，国家标准实际存在的问题成为“高压接地引起的接地点的高压出现在TN系统低压电气装置内会导致低压电气装置中出现电击危险”这一个最大的人身安全问题；以及我国低压用电设备耐压不足2000V要求的“产品普遍损坏”的大问题。至于新标准提到的高压接地引起的接地点的高电压达到的数值超过5kV以上的问题，可能不是我们这些工业企业各部门所关心的问题，我们不必过问也不必对此提出意见。合并分析第1.3条 从标准的文字应该严格的要求来讲，该标准这部分的编写方面的缺点 条文的1款的用语为应，是属于肯定性的要求。标准的肯定性的要求之下的要求，按理都应该是肯定性的。但是现在1款的用语之下又有1）和2）两分款，一种是肯定性的；一种是否定性的。因此标准的此部分的实际作用是：计算式4.2.1-1的要求是1）分款的要求，可直接列入1款中。2）分款的要求为不满足要求的情况，就应列为2款。条文的1）中的“且保护接地接至变电站接地网的站用变压器低压”中的接地网三字看不出有什么作用，似乎是多余的，可以删除，只讲“变电站的站用变压器低压”就足够了。各种标准使用“等电位联接”一词的地方很多，该标准并未指出它所引用的等电位联指哪个标准中的等电位联接？以致其具体要求和它能否达到GB50065-2011中的安全要求也无法直接查考。原文4.2.1条的用语为应，条中的1的用语也为应，1中的1）的用语变成宜，这些地方应之后出现“宜”，应属于正常的用语使用，不存在用语是否不妥的问题。但是1）中的“且”字之后，又出现两个用应字的地方（“且保护接地接至站用变压器低压应采用TN系统，低压电气装置应采用”），属于原为“应”字已经改为“宜”字的后面，又重新出现“应”字的情况。那些“且”字之后的“应”字能够按“应”字的用语的要求执行吗？那些地方用语的使用就有些不合逻辑了。合并分析第1.4条，原文4.2.1的1款之下的1）分款的内容分析 必须注意原文4.2.1的1款仅仅是一个一般性说明（或说是一个帽子），其下的1）分款才是标准的实质性要求的条文。还要指出：此1）分款实际上是标准的主要部分。分款的条文为：“接地网的接地电阻宜符合下式的要求，且保护接地接至变电站接地网的站用变压器应采用TN系统，低压电气装置应采用（含建筑物钢筋的）保护总等电位联接系统：（下接计算式 4.2.1-1，计算式的说明等，略） 现在最重要的问题是：GB50065-2011标准中的4.2.1条1款之下的1）分款给出的计算式4.2.1-1中的数字取2000的根据是什么？在GB50065-2011标准的4.2.1-1式的对接地点电压升高的规定是“宜2000V”。在60364-4-41，接地点电压升高所用的符号是U2。在其表44.A2中对U2规定是：故障持续时间小于5s时为相线电压U0加1200V（在我国即U223012001430V）。两个标准的要求有些共性，但数值截然不同。到底那个数值正确呢？就成为需要研究的关键问题。而且在GB50065-2011标准中的4.2.1-1式中的“宜2000V”的理由是什么的问题，又和它的“不限于2000V而可更高”的问题混杂在一起，总加起来就将涉及很多方面的、比较复杂的问题（这些问题总加起来恐怕就需要写出一个大文章来）。至于IEC60364-4-442的标准中提到的对于接地点电压升高为1430V的理由，则大家很容易理解，在标准中也有解释，没有什么大文章可做。因此总的来说，两个标准关于接地点电压升高的限制问题的不同主张，到底“谁正确”的问题？一般读者因为不了解数字2000的来源，难于判断。因此也难于提出“到底此问题是谁正确”的意见。如果可不考虑另外的、 特殊的高压电气装置对接地点电压升高的规定的特殊要求，只考虑“一般的、大量的、向广大低压用户供电的配电变电站”（那些另外的、特殊的高压电气装置的对电压的特殊要求变电站，国家标准可不列入）时，则所有我国的不涉及超高压大电力网的各单位，只要求在国家标准中的4.2.1条中明确规定“此条只适用于向一般的、大变电站（包括用户自设的大变电站）的站用电变压器”即可。本文也就不必费力气去研究那些特殊变电站的站用电变压器的关于接地点电压升高达到5kV 或5kV以上的特殊问题了。可是，有一个重要问题是：研究各种用电电气设备的耐受电压问题的结果，却是：“即使4.2.1-1只考虑“一般的、大量的、向广大低压用户供电的配电变电站，按照我国的电气产品国家标准的数据，如果4.2.1-1式中的2000V维持原状不变，也是我国电工产品所不能承受的。这就成为一个很多我国电工产品都不能使用的重大问题。见下条。合并分析1.5条，接地故障时电压升高对各种低压用电设备的影响在IEC61936-1中“变电站的低压侧的应力电压部分的处理的问题，是由IEC60364-4-442标准规定的，其规定为：“接地存在的时间小于5s时为1200V加相电压V0（在我国即1200+230=1430V）。但在GB50065-2011中，应力电压的问题实际上是按照4.2.1-1式中的数值2000处理的。两者的要求很不一致。此问题在变电站接地时的问题中不像上述TN系统电气装置中的人身安全问题那样严重，但是在处理新标准时也出现了和我国的产品标准不一致的问题。标准如不修改，也将引起在电气工程设计时的大错误。 还有一个和我国的产品标准不一致的问题。例如，在变压器的低压线圈是否会使低压线圈的绝缘受损的问题上，由于我国的变压器标准GB1094-3中规定的“变压器低压线圈的工频耐压为5kV”，它高于原来IEC标准的3kV。因此，如果电压只超过2000V而不超过5kV（或不超过0.85kV）时，按照我国变压器产品标准，本已合格，只有电压再高时才需要另做考虑。但是由于我国产品标准在这个问题上例外地不同于IEC原标准的情况，新接地标准编写人没有注意，又使我国标准出现了一个新的不一致的问题。例如：按照现行GB755电动机产品国家标准，新生产的电动机在生产厂内所做的耐压试验标准为1000V加2倍U0 (按U0为230V为1460V，按220V为1440V)。此标准的2000V要比1460V高很多。已经投产多年的在用电动机，不同于在生产厂新生产的电动机，一般来讲将会出现高压接地故障时老旧电动机绝缘被击穿的问题。这是一个带普遍性的问题。此新标准却没有对此问题进行过分析。新标准中的2000V“只考虑满足变压器低压侧绕组的耐压要求和低压电缆的耐压要求，而不满足各种低压用电设备的耐压要求”这一原则，是什么人做的决定呢？做此决定的人是如何考虑的呢？他们能够向主管的建设部讲出像样的理由来吗？“工程设计标准要和产品标准一致”的原则，是所有技术人员都知道的最简单的道理。这从此标准的修订说明中已经讲了许多电缆要符合要求的事实中，也证明修订此标准的技术人员同样知道这个道理。但是与变压器低压侧处在一个电压水平上的旧有的低压用电产品的耐压水平也应该符合耐压要求，而不是只要变压器低压侧的绕组和低压电缆符合耐压要求就可以了。国家标准符合“与变压器低压绕组处在一个电压水平上的、所有现有低压用电产品的耐压水平，才能算做合格的国家标准。但是现在新标准的2000V只有变压器低压侧线圈和低压电缆符合要求，只解决了变电站高压侧接地故障时的短时过电压问题中的一部分问题，是完全不符合国家标准要求的，这个问题并不是几个字的修改可以解决的，估计只有重新研究并修订国家标准中的“高压接地故障时接地点的电压升高值”才能可解决，没有别的办法。 这个问题无论如何也需要在此新标准中修改补充。合并分析第1.6条，关于处理“接地故障时应力电压升高问题”的建议IEC标准中关于变电站低压侧的“应力电压”的处理办法，似乎是我国的新接地标准不得不考虑较大修改的问题。高压接地故障时的应力电压方面的问题”是复杂的，问题不只一个，所以这个问题的修改需要做综合的考虑。应该认识到：根本的问题在于新标准中原来的唯一计算式4.2.1-1采用的2000的数字缺乏根据；其应用处所也未分别情况考虑。因此有必要另外研究它的修订办法。例如：对于电压升高是对于低压电气设备而言还是包括所有设备，需要分别考虑。对于低压电气设备而言的要求，只能按IEC/TC64标准给出的规定。对于此外的要求才能考虑高于该标准的电压升高数值。但在新接地标准中，应力电压的问题实际上只是按照4.2.1-1式中的数值2000处理。此问题在变电站接地时的问题中虽然不像上述TN系统电气装置中的人身安全问题那样严重，但是在新接地标准中也出现了和我国的产品标准不一致的问题。新接地标准如不修改，也将引起在电气工程设计时的错误。还有，在变压器的低压线圈是否会使低压线圈的绝缘受损的问题上，由于我国的变压器标准GB1094-3中规定的“变压器低压线圈的工频耐压为5kV”，高于原IEC标准的3kV。因此，如果电压只超过2000V而不超过5kV（或不超过0.85kV）时，按照我国产品标准，本已合格，只有电压再高时才需要另做考虑。但是由于我国产品标准在这个问题上例外地高于IEC原标准的情况未被GB50065-2011标准的编写人及时注意，使我国标准出现了一些错误。因此，对我国而言，实际存在的主要问题变成只剩下“高压接地引起的接地点的高电压传至TN系统低压电气装置内是否会导致低压电气装置中出现电击危险”这一个最大的问题。本文因此也着重研究此涉及防电击人身安全的问题。在新接地标准中力电压的问题实际上是按照4.2.1-1式中的数值2000处理的。此问题在变电站接地时的问题中不像上述TN系统电气装置中的人身安全问题那样严重，但是在GB50065-2011的处理中也出现了和我国的产品标准不一致的问题。GB50065-2011标准如不修改，也将引起在电气工程设计时的一些错误。还有，在变压器的低压线圈是否会使低压线圈的绝缘受损的问题上，由于我国的变压器标准GB1094-3中规定的“变压器低压线圈的工频耐压为5kV”，高于原IEC标准的3kV。因此，如果电压只超过2000V而不超过5kV（或不超过0.85kV）时，按照我国产品标准，本已合格，只有电压再高时才需要另做考虑。但是由于我国产品标准在这个问题上例外地高于IEC原标准的情况未被GB50065-2011标准的编写人及时注意，使我国标准出现了一些错误。因此，对我国而言，实际存在的主要问题变成只剩下“高压接地引起的接地点的高电压传至TN系统低压电气装置内是否会导致低压电气装置中出现电击危险”这一个最大的问题。本文因此也着重研究此涉及防电击人身安全的问题而不对变压器低压侧的绝缘问题做过多的分析 因此，对于这一网通的处理建议如后。 首先，新接地标准对于高压接地情况下的接地点电压升高问题必须有一个基本原则。在此基础上，分别对电压升高对于一般通用的电气设备的不同要求，标准上给出有根据的标准的规定，以供标准读者选定。至于要求在高压侧电压发生接地故障情况下需要特殊高的允许接地点电压升高的情况，可在各部标准中另行规定。合并分析第2条，非电气专业的一般群众的人身安全 GB5065最令人担心的问题是它对于此标准中的“非电气专业的广大的一般群众的人身安全问题”重视不够。电力系统中当然有许多专业技术人员和技术工人。为保证电力系统正常运行，在电力系统工程设计中，他们的安全当然重要，实际上也当然不会被忽视。但同时，一般用电人员是缺乏电知识的群众，他们的安全问题当然有不同于电专业人员的特点，在电气工程设计中必须着重考虑其特点。GB50065-2011中并没有直接写出“防止低压系统中的一般老百姓的防电击的安全要求”的条文。但是，GB50065-2011的细心读者可以从标准的一些条文中看出标准编写者的一些想法。细心的读者可以发现：标准的编写者是打算用“给出允许变电站接地和低压电气装置的接地合用的条件”来“间接表示”可以得到“少发生电击危险”办法来。也许标准的修订者认为那样做就足够了。谁也不敢说：不允许标准的修订者用这种间接办法来说明国家标准中的安全问题。何况现在事实上也已经用这种“间接办法”来说明此新国家标准中的一般人员的安全问题，而且这样做已经使不少细心的读者明白了这个问题，有何不可呢？那么现在就试试看：GB50065-2011究竟是如何使用这种办法的，同时看看这个办法如果用于国家标准,到底应该还是不应该？现在的“间接办法”实际上主要是新标准中的4.2.1和7.2.6（详细的具体内容请见原文）。准原文的4.2.1条的1款之下的1），才是规定变电站高压接地时接地点电压升高数值的条文。但是由于4.2.1条的文字并未指明其要求是适用于哪一类变压器，以致从标准的4.2.1条文本身难以判定其条文的规定是否仅限于“更高电压等级的更大变电站中的站用电变压器”，还是也适用于“一般的6-10-20kV配电网中的配电用的变压器”？因为新标准7.2.6条中有
