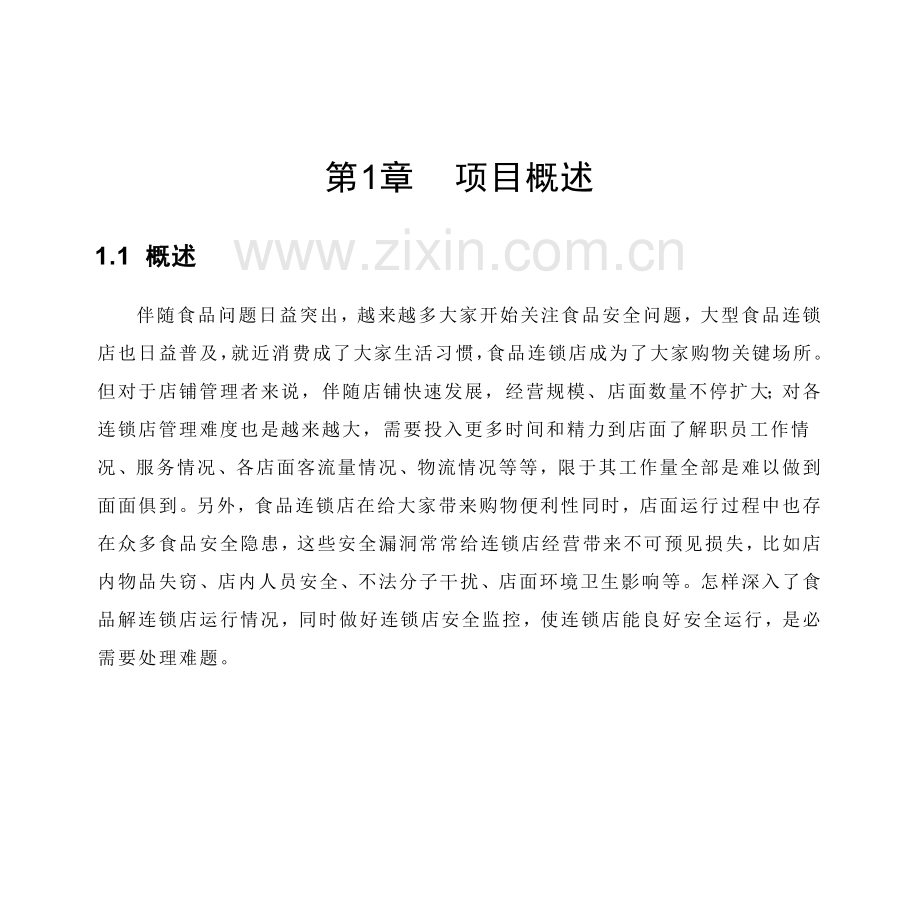

1、第1章 项目概述1.1 概述伴随食品问题日益突出,越来越多大家开始关注食品安全问题,大型食品连锁店也日益普及,就近消费成了大家生活习惯,食品连锁店成为了大家购物关键场所。但对于店铺管理者来说,伴随店铺快速发展,经营规模、店面数量不停扩大;对各连锁店管理难度也是越来越大,需要投入更多时间和精力到店面了解职员工作情况、服务情况、各店面客流量情况、物流情况等等,限于其工作量全部是难以做到面面俱到。另外,食品连锁店在给大家带来购物便利性同时,店面运行过程中也存在众多食品安全隐患,这些安全漏洞常常给连锁店经营带来不可预见损失,比如店内物品失窃、店内人员安全、不法分子干扰、店面环境卫生影响等。怎样深入了食
2、品解连锁店运行情况,同时做好连锁店安全监控,使连锁店能良好安全运行,是必需要处理难题。1.2 设计依据l GA/T 751994 安全防范工程程序和要求l GB 视频安防监控系统工程设计规范l 民用建筑电气设计规范l 安全防范系统通用图形符号l 涉外监视电视系统工程技术规范l 公共安全防范工程管理暂行要求l 远程图像和环境监控系统技术规范书l 电气标准规范汇编l 中国安全行业标准l 建筑物和建筑群综合布线系统工程设计规范l 电气装置安装工程施工及验收规范l 民用建筑电气设计规范JGJ/T16-92l 高层民用建筑设计防火规范GB50045-95l 智能建筑设计规范GB50045-95l 工业企
3、业通讯设计规范GBJ42-81l 安全防范系统通用图形符号 GA/T74-1994l 民用闭路电视监视系统工程技术规范 GB50198-1994l 安全防范工程费用概预算编制措施 GA/T70-1994l 视频安防监控系统技术要求 GA/T367-l 出入口控制系统技术要求 GA/T394-l 防盗报警器通用技术条件 GB12663-l 防盗报警中心控制台 GB/T16572-1996l 民用建筑电气设计规范 JGJ-T16-1992l 建筑物防雷设计规范 GB50057-1994l 安全防范系统验收规则 GA308-1.3 建设背景、目标、内容1.3.1 建设背景民以食为天,食品行业多年来发
4、展迅猛,连锁经营模式也越来越盛行。连锁经营模式在统一品牌和形象、降低物流和库存成本方面全部能有效提升企业竞争力。连锁经营俨然已成为餐饮业主流经营模式。通常连锁经营企业拥有着几十、甚至几百家连锁分店。因为连锁店经营规模不停扩大,跨企业本部跨区域连锁店分布式模式逐步成为连锁店经营现代模式。 在连锁行业快速发展同时,安全和管理问题也越来越突出。食品餐饮行业连锁规模越大、连锁网点越多,管理上难题也越来越多。本项目为XX餐饮连锁店在线实时监控系统,经过几年发展,该品牌店拥有XX多家销售连锁店,其中有直营店和加盟店,店面分布在全国各地。店面一多,店家管理者就有点顾此失彼了,碰到一系列问题,比如有店面会发生
5、销售和采购数量对不上情况,造成财务损失;有店面销售其它低端品牌产品,来获取更高利润;有时用户进来店面走一圈,没有业务上前接待情况也时有发生,为了预防类似情况发生,本企业为其设计了一套在线实时监控系统,能够使得管理者远在千里之外,便能够看到各个店面实时情况,从而能够加强对企业管理。1.3.2 建设目标1) 分布式控制 满足分布式监控需求,监控内用户向监控系统资源提出控制要求时,能够依据系统设置权限,进行资源分配。2) 集中网管系统内全部网络视频管理平台系统主机全部能够在不一样地方,但使用软件实现远程诊疗和管理。3) 大容量、分布式实时直播在有限网络资源环境一下,多个用户可同时在线观看系统内任意网
6、点实时视频资料。4) 灵活简便操作方法采取网络视频,系统授权用户能够直接在电脑上利用图形化界面软件对各设备进行操作,进行多种控制和处理,友好图形化软件界面使得对视频监控系统各项操作愈加简单易行,也能够在计算机网络内进行操作管理。5) 大容量、分布式存放结构,管理查询检索方便用户能够根据时间,视频源,告警联动视频源,等等条件检索录像资料;或自定义条件检索录像资料。采取数字化录像能够做到“所看即所录”,回放清楚度和实时调看时完全一样,录像资料可利用性很高,而且能够直接利用多种图像处理软件对图像进行加工,转存和处理。6) 监控数据占用资源少将图像数字化以后,图像信号和别数字信号没有区分,能够直接在多
7、种现存网络上运行,在远程及主干传输上,不像传统监控系统需要专门布线建立专门传输通道。且经过数字化压缩后,每一路图像占用带宽比模拟视频要小得多,能够愈加充足利用现有带宽。7) 结构灵活因为网络拓扑结构是灵活多样,基于网络视频也一样含有结构灵活特点。不再像传统视频监控系统那样,必需设定成星型拓扑。在网络任何一个节点上全部能够随意增加视频工作和服务器,对模拟信号进行汇聚。而增加一个分控不再需要像传统监控系统一样需要重新布线,只需要在网络所遍布地方相关电脑上安装软件即可实现对前端图像调阅和控制。8) 易于和其它系统集成数字化后图像能够直接在电脑上操作和管理,能够经过软件接口很方便和其它对应系统集成。1
8、.3.3 建设内容为提升XX品牌连锁企业下属各地连锁店铺共XXXX个安全防范能力和降低安全隐患发生率。设计一套基于IP传输视频监控系统势在必行,以每个店铺或商铺为监控单元,区域管理分中心对所管辖区全部店铺进行管理,企业总部对全部视频资源进行统一管理。每个店铺监控建设关键包含以下内容:l 店铺出入口情况;l 店铺收银台情况;l 店铺关键区域情况;l 店铺仓库情况;l 仓库食品安全情况;l 店铺前端音频接入;l 店铺报警接入;该系统建成后,能对区域内目标实施二十四小时不间断摄像监控,并进行现场图像存放,一次达成30天之久,并备份保留。可进行突发事件实时监控、摄录,提供视听资料证据,为警方破案、保安
9、现场应急处理提供技术上支持。对案发后犯罪活动能够查找犯罪现场,锁定并跟踪追击目标嫌疑人,为保护店铺财产及人员安全提供立即信息,为打击犯罪提供第一手资料。1.4 建设标准 安全可靠性标准在安防系统设计、设备选型、调试、安装等步骤全部应严格实施国家、行业有一关标准及公安部门相关安全技术防范要求,落实质量条例,确保系统可靠性。系统中设备采取高质量产品,确保系统正常工作。提供优质图像质量。预防项目确定以后,各部位设备在运行中出现正常值以上故障率。安防系统程序或文件要有能力阻止未授权使用、访问、篡改,或毁坏安全防卫等级,硬件设备含有防破坏报警安全性功效。 优异友好性标准系统设计方案应采取较为优异硬件设备
10、,能够使用户友好自动化使用;使系统能集成化,保障各部分有机结合,高效率动作。系统中所采取设备应代表现阶段主流产品,确保方案所包含内容含有长久时效性。 扩充开放性标准安防系统是一个相对开放系统,系统应有较大扩充余地。选择开放性硬件平台,含有多个通讯方法,为实现多种设备之问互联、集成奠定良好基础。选择标准化和模块化部件,含有很大灵活性和容量扩展性。系统应在初步设计时,就考虑未来良好发展性,以降低未来发展成本,使系统含有良好可连续发展性。系统中硬件设计在满足现有应用需求基础上,首先要保护在监控系统方面己有投资,其次又要有一定预留,使该系统能伴随实际使用情况改变,进行扩充以满足更多需求。数字技术应用需
11、含有连续而强有力软件跟踪开发能力,能够不停完善数码录像监控系统。 经济实用性标准在满足安全防范等级要求前提下,在确保系统稳定可靠。性能良好基础上,在考虑系统优异性同时,按需选择系统和设备,做到合理、实用、降低成本,从而达成极高性能价格比,降低安全管理运行成本。系统真正起到实时监控、事后取证目标。系统操作简单,管理人员在控制台即可完成大部分监视工作,而设备操作也要求简便、灵活而可靠。系统能实现视频数字化、应用多媒体化、管理智能化功效。第2章 现实状况及需求分析2.1 现实状况分析通常连锁餐饮经营等企业拥有着几十、甚至几百家连锁分店。因为连锁店经营规模不停扩大,跨企业本部跨区域连锁店分布式模式逐步
12、成为连锁店经营现代模式。然而店铺分散,经营环境复杂,安全防范方法不够完善,这么给企业带来很大安全风险。 l 地域特点:面广、分散。l 网络情况:连锁店铺通常采取VPN和上级部门联网,VPN形式雷同本企业企业各地办事处和总部联网模型,常见带宽分配有以下两种类型:小店:2M,在确保业务前提下,通常正常给到视频使用带宽在500K左右。大店:10M,在确保业务前提下,通常正常给到视频使用带宽在K左右。 l 管理特点: 因为地域特点决定了对店铺经营管理、监督带来不便,同时防范设施和管理手段滞后。 处理上述问题唯一措施是利用运行商提供网络资源建立数字化视频监控平台,在这个平台内部,视频、报警、数据等信息能
13、够让总企业主管各级部门共享,系统能够提供各店铺现场实时像监视、历史图像回放、报警信息快速传输;假如需要,能够和各级公安机关、消防部门视频联网报警。2.2 需求分析针对连锁企业现实状况,分布分散,含有不利安全防范和不便管理特点,本设计方案关键处理以下几方面问题:2.2.1 安全防范 为了确保店面安全经营,保障基础设施和设备安全,防盗、防火等。视频监控系统能够对犯罪分子起到一定威慑作用,如发生违法案件,可实现报警设备联动,企业管理者能够即时了解店面情况,并采取报警等对应处理方法,录像资料可帮助公安机关快速破案。另外,在一般监控基础上,连锁企业视频监控系统还需增加一定视频智能分析功效,包含客流量统计
14、、物品移位报警、限制区域人数控制等2.2.2 监督职员 在各个店内营业区域进行全方面监管,灵活调看店内营业秩序,职员工作面貌,包含着装形象、热情度、销售步骤等是否达成总企业要求标准化、专业化和统一化,方便立即进行各期职业培训,确保企业整体销售水平和服务水平不停进步。2.2.3 增强管理经过各店视频图像,了解和统计用户流量及多种销售信息,从而为各店制订各季度销售计划和销售任务提供依据,同时也为新促销计划提供可靠资料;可经过该监控系统,开展企业内部各店间销售观摩,交流销售经验,提升职员互动性和进取心,从而增强企业文化,培养不停创新企业气氛。2.2.4 有据可查 经过同时视频监看,对多种突发事件可采
15、取更为快速、有效反应方法;同时经过录像资料,便于事后查证,澄清事实,最大程度降低各类损失,而且有效避免同类事件发生。2.2.5 语音对讲各个店铺能够依据需求向区域管理中心发启语音对讲连接请求,管理中心收到请求确定后,便可建立语音对讲连接,双方便可实现实时语音对讲,管理中心也可对任一店铺监控端提议对讲请求,无需前端确定,双方即进入语音对讲状态。另外,管理中心能够对多个店铺同时发启语音对讲连接(即广播),从而能够实现对各个店铺广播功效2.2.6 应急处理当店铺出现紧急情况,只需一键就能够实现快速报警上传,让上级中心能立即知道警情。2.2.7 操作简单 通常企业管理这对网络及软件方面了解较少,要操作
16、功效较为复杂视频监控软件和管理系统比较困难,所以系统需要提供操作简单和了解轻易软件界面和管理平台,结合人性化软件UI设计,可提供管理者一个很便于操作系统应用方法。2.2.8 权限管理针对不一样区域或管辖范围设定不一样管理账户,分配不一样操作和使用权限,主帐号能够管理全部设备和子帐号,可方便管理者观看或监督店面情况,同时可避免越权管理。2.2.9 性能稳定签于连锁店本身特征,分散监控点和存放方法需要很稳定性能保障。在确保网络远程监控流畅和实时同时,还要确保当地录像资料完整性和可回查性。2.2.10 统一管理伴随连锁网点规模越来越大,以往粗放式单网点独立管理模式已不能满足需求,高端品牌连锁巨头们需
17、要一个更有效率更为精细管理方法:分店独立管理和总部统一管理相结合管理方法恰好能满足这种需求,正常运行情况下由分店独立管理,总部拥有分店全部管理权限,能够随时了解各分店运行情况,人流量情况,有突发事件时,可由总部直接管理,加强了紧急事件处理效率,提升了管理效果。第3章 系统总体设计3.1 概述在本项目中,充足考虑到视频监控联网项目标系统需求,提出了一套完整高可用性处理方案。此次处理方案关键分为店铺监控系统方案、监控中心、存放方案和监控中心平台四大部分,其中视频监控联网平台是本项目标关键系统。系统由一级企业本部管理中心、二级区域管理中心、店铺基层系统三级结构。二级区域管理中心视频监控系统经该区域管
18、理中心上传一级企业本部管理中心。3.2 总体系统结构3.2.1 系统架构图图 31系统架构图管理中心关键实现信令控制、媒体交换、业务管理、用户管理、设备管理、网络管理、认证鉴权等方面功效。一个监控中心管理范围被称为一个域。前端设备在中心管理平台控制下使用摄像机采集视频流、使用麦克风采集音频流、使用控制口采集报警信息、对摄像机云台镜头进行操作。监控用户端负责将前端采集到视频流、音频流、报警信息提交给监控用户,并依据监控用户要求操纵前端设备,如云台、镜头等。3.2.2 系统总体拓扑图图 32系统总体拓扑图3.2.3 系统组网方法图 31系统组网示意图总企业/下属各区域两级设有管理中心,各区域建设视
19、频监控系统及存放,各级系统之间,利用VPN专网或光纤专网做为传输通道组成树型传输网络,利用数字多业务平台,提供全网多业务传输和共享。采取监控网络平台,专用VPN专网、报警信号综合接入、一级传输和统一管理,在建设起一套相对独立监控网络同时,可提升网传输能力和网络质量。1) 系统新建立店铺监控点,首先需要将监控图像、报警及控制信号传输到店铺机房内等。依据前端监控点和店铺机房网点距离,可采取视频电缆传输或光纤传输等传输方法,确保图像接入信号质量。2) 区域管理中心经过VPN专线或光纤专线和所辖各店铺连接,组成星型传输网络,实现区域监控中心和各店铺之间业务传输。3) 企业本部管理中心经过VPN专线或光
20、纤专线和下辖各区域监控中心连接,组成星型传输网络,实现企业本部管理中心和各区域监控中心之间业务传输。 企业本部监控中心所在地级区域店铺,不设置区域一级监控中心,直接接入企业本部管理中心。 第4章 监控中心设计4.1.1 店铺监控各个店铺是最基层接入单位,也是整个系统最关键数据起源部分。各店铺监控关键完成视频图像及报警信息搜集、报警处理输出、语音对讲、相关信息集中显示,关键设备包含:用户端、交换机、摄像机、报警按钮、麦克风、音频扩音设备等设备。采取电脑用户端进行视频实时监控、录像回放、报警输出、语音对讲功效。各店铺监控点图像、报警、语音信息利用远端模块以VPN专网方法直接接入到所属辖区区域监控中
21、心系统或企业本部监控中心系统。关键完成以下功效:1) 对辖区内监控点进行信息采集、聚集、存放、显示、控制和上传;全部新建图像处理全部采取数字非压缩方法,清楚无延迟,确保图像在当地录像、输入输出切换控制和上传质量,为后期图像处理提供和高质量信号。2) 对辖区内报警联动进行信息输出和上传;3) 在现场提供一个麦克风和一个音频扩音设备,利用现场用户端各店铺和各级主管部门音频对讲。4.1.2 区域监控中心区域监控中心是各地级区域监控体系关键部分,含有本区域最高管辖范围和管理权限。区域监控系统关键由中心管理服务器、WEB及设备管理服务器、数据库服务器、转发服务器、显示设备、网络设备及监控终端等组成。图
22、51区域监控中心系统结构图区域监控中心利用VPN专用网络或光纤专线平台,汇接本区域各店铺监控系统,将所需视频、音频、数据、报警信息进行传输、共享、切换;利用多媒体工作依据授权进行远程调阅、查询、控制;实现互联、互通、互控,为领导决议、指挥调度、取证和处理公共突发事件提供立即、可靠监控图像信息。实现以下功效:1) 含有监视、录像调用、语音对讲等功效。 2) 监控终端经过专网接入,经企业本部中心管理服务器进行权限认证和鉴权后可对各监控点进行监视和控制。3) 监控中心可从各店铺监控中心上传图像中任意调用图像切换至本区域监控中心显示系统进行显示,各店铺监控中心上传1路D1格式图像或1路CIF格式图像;
23、监控中心同时实时显示24路图像,并对实时显示图像进行实时存放,实现即览即存,并对报警及关键视频信息进行保留。4) 区域监控中心用户经权限服务器权限认证后可经过PC上IE 浏览器调看其权限范围内实时图像及录像资料。有控制权用户还可对前端摄像机进行控制。区域监控中心网内用户获取图像步骤为向转发服务器发送请求,由区域监控中心转发服务器向各店铺索取图像并把所得到图像发送给用户。5) 可经过管理服务器对系统内全部网络存放系统进行统一管理、查询和资料下载、回放等操作。6) 完成报警信息搜集及处理,并对报警信息发送到大屏显示及经过报警主机,实时进行声光报警。7) 监控系统控制,由多媒体工作完成图像切换及控制
24、,并可显示报警信息。4.1.3 企业本部监控中心企业本部监控中心是全企业本部监控体系关键部分,含有全企业本部最高管辖范围和管理权限。企业本部监控系统关键由中心管理服务器、WEB服务器、数据库服务器、主动注册服务器、转发服务器、显示设备、网络设备及监控终端等组成。图 52企业本部监控中心系统结构图企业本部监控中心利用VPN专用网络或光纤专线平台,汇接各区域各店铺监控系统,将所需视频、音频、数据、报警信息进行传输、共享、切换;利用多媒体工作依据授权进行远程调阅、查询、控制;实现互联、互通、互控,为领导决议、指挥调度、取证和处理公共突发事件提供立即、可靠监控图像信息。实现以下功效:1) 含有监视、互
25、联互控、录像调用、语音对讲等功效。 2) 企业本部监控终端经过专网接入,经管理服务器进行权限认证和鉴权后可对各监控点进行监视和控制。3) 企业本部监控中心可从各区域监控中心上传图像中任意调用图像切换至企业本部监控中心显示系统进行显示,各区域监控中心最大可上传8路D1格式图像或8路CIF格式图像,企业本部监控中心同时实时显示21路图像,并对实时显示图像进行实时存放,实现即览即存,并对报警及关键视频信息进行保留。4) 企业本部监控中心用户经权限服务器权限认证后可经过PC上IE 浏览器调看其权限范围内实时图像及录像资料。有控制权用户还可对前端摄像机进行控制。企业本部监控中心网内用户获取图像步骤为向转
26、发服务器发送请求,由区域监控中心转发服务器向各店铺索取图像并把所得到图像发送给用户。5) 可经过管理服务器对系统内全部网络存放系统进行统一管理、查询和资料下载、回放等操作。6) 手机用户可经过代理服务器和解析服务器实时接收相关视频图像、数据等信息,并对能够进行视频切换、云台及镜头控制等操作。7) 完成报警信息搜集及处理,并对报警信息发送到大屏显示及经过报警主机,实时进行声光报警。8) 监控系统控制,由多媒体工作完成图像切换及控制,并可显示报警信号。第5章 前端店铺监控系统设计视频监控是安全防范体系关键,可有效对各区域实施实时监控。整个视频监控系统关键在于对店铺出入口、收银台、关键区域、仓库监控
27、。监控系统关键目标在于防盗、防范意外和人身侵害,起到管理威慑作用,防患于未然;另外,从现代化管理角度出发,监控系统在实现安全防范同时,也能在管理方面发挥作用,这也是在系统配置过程中考虑关键之一。5.1 系统组成前端系统包含报警、视频监控、语音对讲等功效。各功效既能独立工作,又能有机结合,形成综合防护系统。前端系统负责完成前端音视频信息、告警信息采集、缓存、编码、存放及发送等功效,并可接收来自网络控制指令通常包含以下设备:嵌入式DVR或NVR、摄像机、语音对讲设备、报警(如:红外探测器、烟感探测器、报警按钮)输入输出设备等。5.2 视频系统设计前端监控系统按依据需求分别采取数模混合模式和全数字模
28、式两路实现方法,数模混合模式采取混合HDVR存放,全数字数字模式采取NVR存放。 图 41店铺数模混合视频监控系统结构图图 42店铺全数字视频监控系统结构图5.2.1 点位部署前端摄像机作用是进行视频采集,利用光学成像原理,把连续现实环境瞬间状态模拟成连续二维静态图像,在显示设备次序播放,在人视觉感应下,就像是在现场观看一样。视频监控点位部署包含,但不仅限于下列场所: (1)出入口监控天天下班时间和周末往往是店铺人流比较多时候,碰到节假日更是人如泉涌。店铺必需依据超区域内人流情况,做出合适安排,进行人流疏导,或是增派人手缩短用户等候时间,以避免因人多而发生意外。利用智能视频分析,能使店铺立即地
29、了解用户数量情况,据此进行疏导等必需工作。另外,系统还能将全部场景具体统计下来,在资料中统计时间、地点,为区域场人员分析区域场走向提供了具体资料。经过对录像资料进行系统分析,就能知道哪个季节、什么节日,甚至具体到一天哪个时间段,客流最旺;还能知道什么物品、哪个售货点最吸引用户。(2)主通道监控 店铺最大特点是用户能够自己选择喜爱商品,最终到收银处付款,满足了用户自由选择需求。对店铺来说,最关心是怎样管理商品,既避免用户顺手牵羊行为,又要尊重用户。店铺只能利用监控系统,经过在天花板、墙壁等地点安装摄像头,方便地监看众多货架,以查看店铺内是否有偷窃行为。假如发觉偷窃行为,只要在付款处把录像资料回放
30、给用户看就能够了,不需要和用户发生任何争吵。在监看货架同时,假如发觉有货物错架、乱架较多地方,能够立即派人员进行整理,从而提升了管理效率。本系统在回放录像时,能够进行全屏回放,有利于看清每一个细节,比如用户偷藏物品动作等。 (3)收银台监控收银台是最轻易和用户发生摩擦地方,用户等候付款时间过长,在找付金额上有出入,或是用户携带未付款商品准备出店铺,全部有可能引发和用户摩擦。利用监控系统,经过在收银台安装摄像头,就能够监控收银台职员工作是否主动,对待用户是否热情。这么,就能很好处理和用户纠纷,提升店铺服务水平,确保店铺在用户中树立良好形象。(4)其它关键部位店铺仓库等也是关键监控部位,经过监控系
31、统您就能够看到职员上班时间是否认真工作,仓库是否有外人随便进入,仓库内货物是否摆放整齐。 另外,店铺外也是一个关键监控部位,经过监控系统能够查看是否有可疑人员在店铺徘徊,如有异常发生也有利于事后查证。表 41数模混合模式摄像机配置表序号地点摄像机类型数量1店铺出入口高清枪式摄像机12收银台高清红外枪式摄像机13关键通道货柜高清红外半球14仓库高清红外半球1累计4表42全数字模式摄像机配置表序号地点摄像机类型数量1店铺出入口高清枪式摄像机12收银台高清红外枪式摄像机13关键通道关键货柜高清网络红外半球14仓库高清网络红外半球1累计45.2.2 设备选型标准安全防范视频监控属于民用级监控系统,依据
32、其工作环境,产品含有一下特点:5.2.3 前端摄像机要求l 防水防尘、日夜监控因为摄像机实施二十四小时监控,并用在室外,所以适合采取高清楚度、低照度枪机。l 高性能和高清楚度监控对摄像机性能要求较高,以高度集成化完成二十四小时监控,部分产品要求图像自动侦测,自动报警。而且有些监控摄像机用于数据读取,所以要求产品清楚度高,含有高画质录像功效。l 监控范围大安装于出入口及公共区域内摄像机,要求视野宽广、无障碍、监控范围大。另外,因为摄像机实施二十四小时监控,所以适合采取高清楚度、低照度一体机。l 防雷型前端设备避雷和接地直接影响整个工程安全性和可靠性,避雷标准是全部设备全部要安装在避雷针保护范围之
33、内。并对设备进行电源防雷处理,电源防雷关键是为了避免电源线引入浪涌攻击。而空旷地带监控对于雷击最为微弱步骤还是系统电源,所以做好电源防雷是相当关键。电源防雷关键是做好接地,所以要依据具体地形,因地制宜。5.2.4 图像效果能清楚有效地采集到现场图像。采集点当地图像达成四级或四级以上质量等级。 在采集、传输和处理图像画面中,可清楚辩识人员图像效果。需监督作业人员行为情况时,能分辨作业行为。 对公共区域等难以达成上述要求场所,同时部署两台或两台以上视频图像采集设备,确保提供全景和定点两种视场范围视频图像。 监控采集设备视场角度、高度应以满足以上关键目标为标准布设。 图像帧率大于 25帧/秒。 5.
34、2.5 摄像机选择对于视频监控系统前端摄像头选择,现在流行采取高速快球、枪式摄像机、半球摄像机或三者相结合,高速快球、枪式摄像机、半球摄像机各具优势,监控点摄像头依据监控点周围实际情况和监控侧关键分别选择快球、枪式、半球摄像机。因为晚上灯光比较暗,摄像机全部采取低照度摄像机。5.3 网络系统设计5.3.1 局域网带宽设计 本系统采取高清网络摄像机,本系统利用原有局域网,对于网络传输资源不足地方经过升级原有交换设备来满足系统需求。 IPC网络传输数据带宽=单台IPC摄像机码流* IPC数量备注:交换机背板带宽也是考虑原因:在满足1秒交互能力前提下,背板带宽越大,交换机1秒交互能力越强,网络延时越
35、小。5.3.2 广域网带宽计算伴随网络资源普及,管理者利用现代化技术实时了解安全情况和职员生产情况。所以在实际使用过程中管理者要求系统处理外网访问问题。本系统方案平台支持双网口接入,将广域网和局域网同时接入到平台服务器上,实现外网访问需求。上行带宽=单台摄像机码流*管理者实时浏览摄像机数量提议用户使用辅码流远程浏览实时视频,可依据实际带宽情况进行调整。分辨率、码流说明:分辨率码流大小(M)带宽需求(M)CIF0.50.5D122720P221080P44传输方法说明:传输方法数据上行速率应用特点ADSL上行/下行=1/4接入方便、最大8M、传输不稳定、传输成本低。DDN上下行一致接入方便、最大
36、2M、专用链路传输稳定、传输成本高,专业用户应用多。光纤上下行自动调整接入不方便、10M以上、传输稳定、传输成本高,城市视频应用多。5.4 音频系统设计5.4.1 概述店铺是常常会出现和用户产生纠纷场所,在视频监控系统中加入声音原因后,当和用户发生纠纷时,除了可回放发生纠纷时视频外,亦可还原当初音频信息,便于愈加有效处理纠纷事件。同时,还能够实现管理中心和店铺进行语音对讲,管理中心也能够对所辖区域店铺进行广播。5.4.2 系统结构音频子系统中,拾音器是音频采集设备。此系统采取网络或高清摄像机全部有音频接口;通常将采集音频信号,直接接入网络或高清摄像机音频接口,或经过传输线路接入网络传送给DVR
37、主机或NVR,和视频同时录音录像。音箱和麦克风直接接入HDVR或NVR对应音频输入输出接口,用于和管理中心进行语音对讲。5.4.3 音频设备部署音频系统关键接入关键区域拾音器信号,音频体系确实立,依据探测原理和工作方法,参考店铺平面图,最终确定音频采集范围。为有效采集声音,在以下区域设置音频采集及播放设备,包含但不仅限于下列场所,宜设置拾音器设备,采集音频信号: 1) 店铺关键货物展示区,设置拾音器;2) 店铺收银台,设置拾音器;3) 店铺机房或工作台,设置广播音箱及麦克风音频系统信息接入硬盘录像机,和视频进行同时。表 4-3音频接入系统设备设置列表序号设备名称设置区域1拾音器店铺关键货物展示
38、区店铺收银台2麦克风店铺机房或工作台3广播音箱店铺机房或工作台5.5 报警系统设计5.5.1 概述报警系统用于防护区域警情检测和防范,视频监控系统实时监视整个店铺运作情况,各个系统相互补充,共同形成园区安全屏障。所以,视频监控系统只有和入侵报警系统、消防系统等实现联动,才能使安全防范能力更有效。5.5.2 设计依据l 安全防范工程程序和要求(GA/T75-94)l 主动红外入侵探测器(GB10408.4-)l 防盗报警控制器通用技术条件(GB12663-)l 防盗报警中心控制台(GB/T 16572-1996)l 入侵探测器通用技术条件(GB10408.1)l 安全防范系统通用图形符号(GA/
39、T74-)l 安全防范报警设备安全要求和试验方法(GB/16796-1997)l 安全防范工程费用概预算编制措施(GA/T70-94)5.5.3 系统结构报警系统中,探测器是防范现场前端探头,通常将探测到非法入侵信息以开关信号形式,经过传输线路传送给DVR主机或NVR,DVR/NVR经过识别、判定后发出声光报警,并能够开启相关外部设备。前端探测器组成警戒防区,防区含义是指在系统中,能够识别或区分出防范区域或位置。依据实际设计或使用需要,系统中能够设置为一个或多个警戒防区,防区内能够布设一个或多个、一个或多个类型报警探测器。将这些探测器相互配合起来使用,就能够组成含有综合防范功效防区,最终架组成
40、一套高性能多功效防范报警系统。图 51报警子系统结构图报警系统和视频监控系统联动。报警系统经过专用通讯接口集成于视频监控系统管理平台,经过软件编程设定不一样触发条件,自动联动摄像机、监视器,并在需要情况下开启录像机进行录像。5.5.4 设备选择5.5.4.1 考虑原因应用和选择特殊类型传感器适应不一样应用环境,.关键考虑以下几为一面囚素:期望达成保护等级:选择安全等级最高报警系统。风险等级:风险等级一样很高,选择漏报率最低系统,因为一旦漏报,后果不堪设想。现场特点:周界设置主动式红外入侵探测系统;公共区域设置被动式红外入侵探测系统;全部室内公共区域设置烟感探测器;关键区域设置报警按钮;整体成本
41、:在比较不一样报警系统时甲考虑系统整体成本而不是系统首次建设投资是,很关键。安装、培训、运行、备件、维护等成本全部一样需要考虑。而整个报警系统体成本就包含全部这些原因总和。在这个总和中,误报引发成木是这些成木里很大一块,也就是说,系统误报率越高,需要报警监控中心设备比如DVR/NVR、.监控中心工作人员、保安力量对应成本肯定增加,而一个误报率较低系统,则只需极少工作人员和保力量,也不用因为频繁地开启DVR/NVR进行录像而要求DVR/NVR有很大硬盘空间。5.5.4.2 设备选择l 周界设置主动式红外入侵探测系统;l 公共区域及出入口设置被动式红外入侵探测系统;l 全部室内公共区域设置烟感探测
42、器;l 关键区域及收银台设置报警按钮;5.5.5 探测器部署报警系统关键接入周界红外报警及消防烟感探测器信号,报警防护体系确实立。依据探测原理和工作方法,参考店铺平面图,最终确定警戒范围及报警探测设备作为报警源。为有效预防储存区域未经许可进入等情况发生,在以下区域设置入侵探测系统,包含但不仅限于下列危险场所,宜设置入侵探测设备,探测、发觉未经许可进入情况,在监控管理平台发出报警信息,显示入侵发生位置: 1) 货物存放区出入口,设置入侵探测装置;2) 店铺周界,设置入侵探测装置;入侵探测采集设备能够采取主动、被动红外或其它入侵探测和报警设备。报警系统信息接入硬盘录像机,进行和视频关联报警。表 4
43、-3报警接入系统设备设置列表序号设备名称设置区域1被动式红外对射探测器店铺货物仓库出入口店铺出入口2主动式红外对射探测器店铺周界3消防烟感探测器店铺公共区域仓库4报警按钮关键区域第6章 存放方案设计6.1 存放结构本系统视频图像存放采取三级存放结构,各店铺监控系统关键视频图像分散存放;企业本部和区域两级监控中心完成上传视频图像、报警、语音、备份存放相结合,全部各店铺监控点在模拟视频图像采取D1格式2M码流存放,高清视频图像采取720P或1080P格式4M码流存放,分别分布存放30天。企业本部和区域监控中心对实时显示24路图像即览即存,采取D1格式存放时间30天,重大报警信息存放365天。6.1
44、.1 各店铺分散存放监控点录像格式及存放时间:由硬盘录像机存放分散存放,高清网络摄像机采取D1格式2M码流存放、清视频图像采取720P或1080P格式2-4M码流存放,存放时间各为30天;布署在各店铺机房内。分辨率码流(M)单路视频每小时录像文件大小(GB)单路视频天天录像文件大小(GB)单路视频30天录像文件大小(TB)D120.8821.090.62720P或1080P2-40.88-1.9621.09-42.180.62-1.246.1.1.1 数模混合存放各店铺采取8路硬盘录像机进行视频图像存放,8路视频30天存放容量计算以下:3路模拟+5路高清视频存放容量:0.62TB3路+1.24
45、TB5路8.06TB考虑硬盘格式化容量损失,每个硬盘录像机采取5个2TB工业级硬盘进行存放。每个硬盘录像机存放容量:2TB5个0.9(格式化损失)9TB,满足存放要求。6.1.1.2 全数字存放各店铺采取1台8路NVR硬盘录像机进行视频图像存放,8路视频30天存放容量计算以下:3路标清+5路高清视频存放容量:0.62TB3路+1.24TB5路8.06TB考虑硬盘格式化容量损失,每个NVR录像机采取5个2TB工业级硬盘进行存放。每个NVR录像机存放容量:2TB5个0.9(格式化损失)9TB,满足存放要求。每个店铺共需要1台8路NVR硬盘录像机,5个2TB硬盘。6.1.2 区域监控中心存放录像格式
46、及存放时间:各店铺传输1路D1视频上传市监控中心,市监控中心24路视频轮巡在大屏显示,对在大屏显示图像进行由网络存放进行即览即存,采取D1格式2M码流存放、存放时间各为30天;布署在市监控中心。按24路视频录像30天存放容量:0.62TB(每路30天)24路=14.88TB存放系统可支持RAID0、RAID1、RAID5存放方法,每5个硬盘组建1组RAID,前两组采取硬盘RAID0方法存放视频图像,第三组采取硬盘RAID5方法存放报警信息、关键数据存放及备份,存放系统采取2TB容量SATA硬盘进行存放,共15块硬盘;考虑硬盘格式化容量损失及采取RAID损失,计算容量以下:存放视频图像容量:2TB10个90%(RAID0方法)=18TB,满足存放需求。报警及关键数据存放及备份:2TB5个90%80%(RAID5方法)=8TB网络存放实际存放容量:18TB(视频图像)+8TB(报警及关键数据)=26TB6.1.3 企业本部监控中心存放录像格式及存放时间:各店铺传输1路D1视频上传市监控中心,企业监控中心XX路视频轮巡在大屏显示,对在大屏显示图
