1号钢构件加工厂规划方案

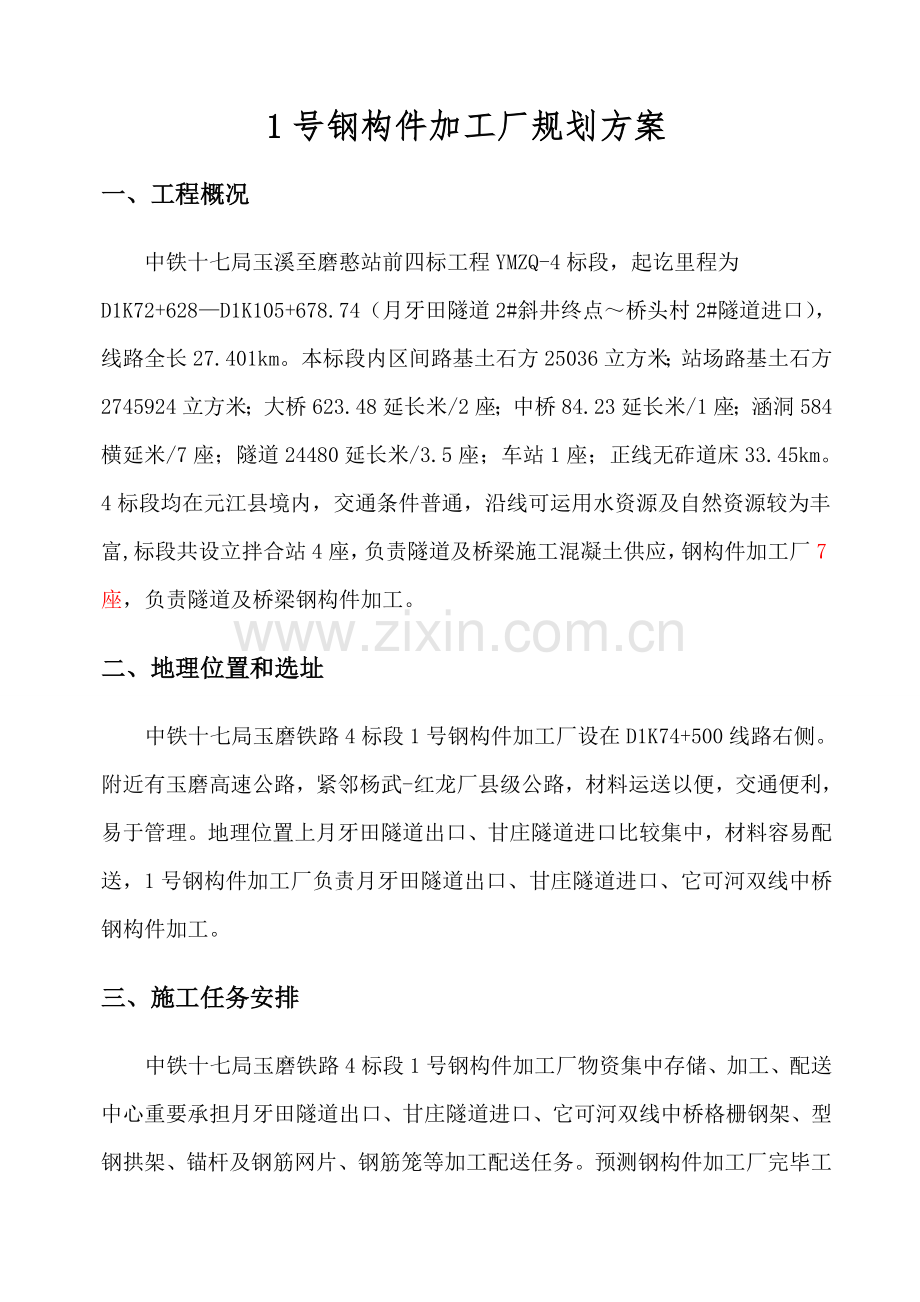

一、工程概况
中铁十七局玉溪至磨憨站前四标工程YMZQ-4标段，起讫里程为D1K72+628—D1K105+678.74（月牙田隧道2#斜井终点～桥头村2#隧道进口），线路全长27.401km。本标段内区间路基土石方25036立方米；站场路基土石方2745924立方米；大桥623.48延长米/2座；中桥84.23延长米/1座；涵洞584横延米/7座；隧道24480延长米/3.5座；车站1座；正线无砟道床33.45km。4标段均在元江县境内，交通条件普通，沿线可运用水资源及自然资源较为丰富,标段共设立拌合站4座，负责隧道及桥梁施工混凝土供应，钢构件加工厂7座，负责隧道及桥梁钢构件加工。
二、地理位置和选址
中铁十七局玉磨铁路4标段1号钢构件加工厂设在D1K74+500线路右侧。附近有玉磨高速公路，紧邻杨武-红龙厂县级公路，材料运送以便，交通便利，易于管理。地理位置上月牙田隧道出口、甘庄隧道进口比较集中，材料容易配送，1号钢构件加工厂负责月牙田隧道出口、甘庄隧道进口、它可河双线中桥钢构件加工。
三、施工任务安排

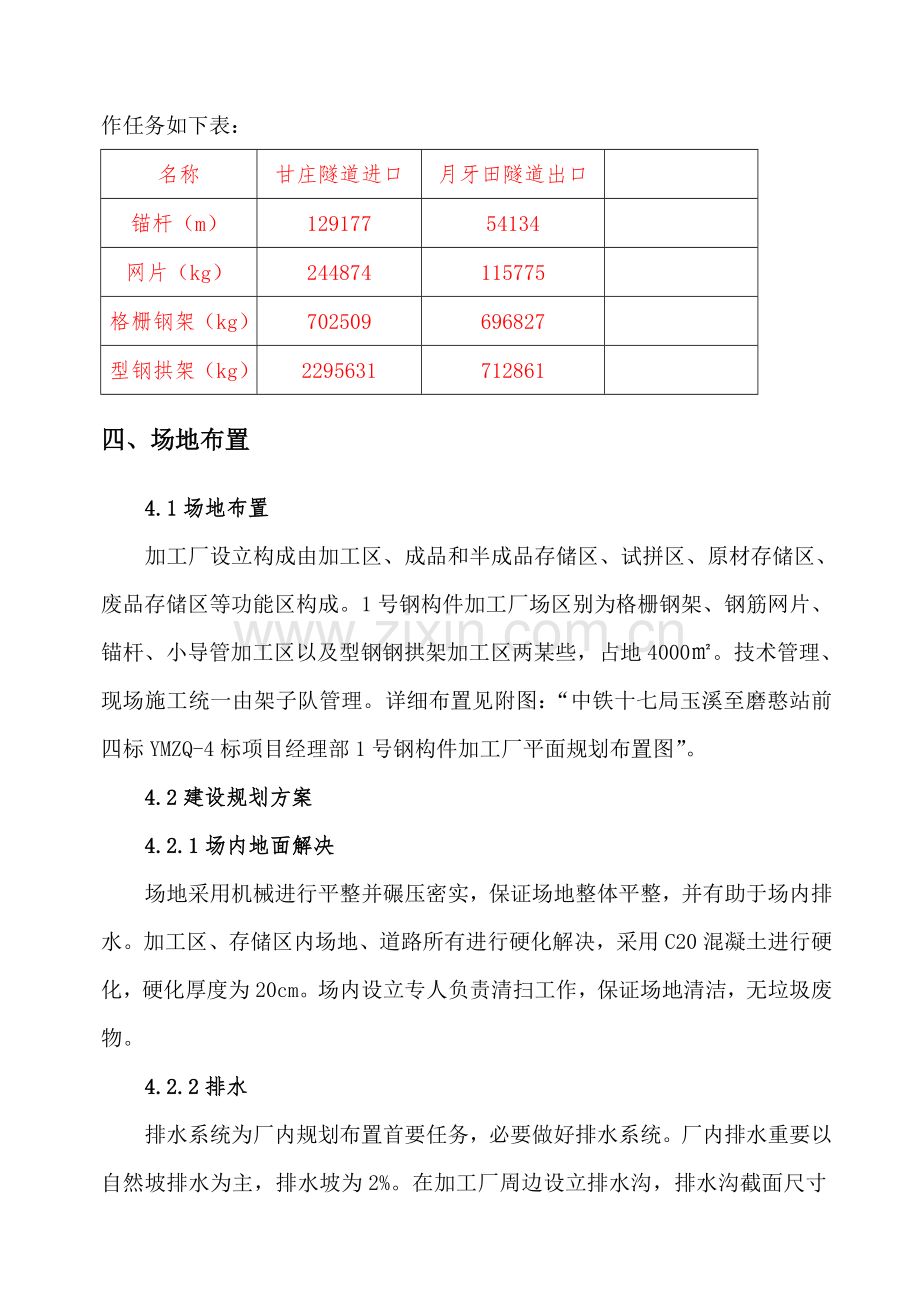

中铁十七局玉磨铁路4标段1号钢构件加工厂物资集中存储、加工、配送中心重要承担月牙田隧道出口、甘庄隧道进口、它可河双线中桥格栅钢架、型钢拱架、锚杆及钢筋网片、钢筋笼等加工配送任务。预测钢构件加工厂完毕工作任务如下表：
名称
甘庄隧道进口
月牙田隧道出口

锚杆（m）
129177
54134

网片（kg）
244874
115775

格栅钢架（kg）
702509
696827

型钢拱架（kg）
2295631
712861

四、场地布置
4.1场地布置
加工厂设立构成由加工区、成品和半成品存储区、试拼区、原材存储区、废品存储区等功能区构成。1号钢构件加工厂场区别为格栅钢架、钢筋网片、锚杆、小导管加工区以及型钢钢拱架加工区两某些，占地4000㎡。技术管理、现场施工统一由架子队管理。详细布置见附图：“中铁十七局玉溪至磨憨站前四标YMZQ-4标项目经理部1号钢构件加工厂平面规划布置图”。
4.2建设规划方案
4.2.1场内地面解决
场地采用机械进行平整并碾压密实，保证场地整体平整，并有助于场内排水。加工区、存储区内场地、道路所有进行硬化解决，采用C20混凝土进行硬化，硬化厚度为20cm。场内设立专人负责清扫工作，保证场地清洁，无垃圾废物。
4.2.2排水
排水系统为厂内规划布置首要任务，必要做好排水系统。厂内排水重要以自然坡排水为主，排水坡为2%。在加工厂周边设立排水沟，排水沟截面尺寸30*30cm。厂区内排出废水经解决达到环保规定后方可排入厂外排水系统。
4.2.3围墙
加工厂四周用彩钢板围墙进行封闭，围墙高度2m。彩钢围墙四周用方管进行连接，每6m设立一种预埋基本，将基本与方管连接，便于固定，预埋件基本为30cm×30cm×50cm混凝土基本，围墙四周线性要整洁。
4.2.4大门设立
加工厂大门设立在搅拌站内，设立门卫室。负责进出车辆及人员管理，防止非施工人员或车辆入内，保证场内安全作业，进门处设立铭牌：中铁十七局玉溪至磨憨站前四标YMZQ-4标项目经理部1号加工厂。
4.2.5雨棚
加工厂上设立雨棚，雨棚采用钢构件形式，雨棚构造牢固可靠，承压、承风安全系数高。依照场地进行设立加工厂尺寸，普通条件容许条件下设立两跨18m×50m彩钢钢构件厂房。
4.2.6电力配备
加工厂用电从既有电路接入，拌合站设立1台1000KVA变压器，供拌合站、加工厂生产及生活用电。
场内电缆所有敷设于地下，从配电箱引至用电设备。在厂内配备1台300KW发电机，发电机置于发电机房内，以备外部电网停电时应急使用。
为保证用电安全，避免和其她设施发生干扰，场内低压线路采用三相五线制和电缆沟埋地敷设。电力设施、设备采用接地和接零保护，用电设备合理选取漏电保护器，坚持“一机、一闸、一箱、一漏”原则。
4.2.7标示标牌、文化宣传
按照《原则化建设管理手册》规定，厂内设立公示牌、宣传栏、宣传标语等，按照规定设立七牌一图；重点反映中铁十七局集团建设形象、理念、规定，以及我单位公司文化和形象。厂内挂设原材料标示牌、安全操作规程牌、安全警示标志牌等。
4.2.8场内道路
道路按照生产需要进行合理硬化，对有重载车通过区域混凝土硬化厚度为20cm，其他车辆通过区域硬化厚度为15cm。站内各区域道路必要所有贯通，且最小宽度不小6m。
4.2.9原材料存储
材料存储区所有砌筑存储台座，台座高度不不大于30cm。现场材料应分类堆放，应设立标牌并写明数量、规格和型号及检查状态等，防止各种材料互相混淆。
4.2.10加工区域规划
厂内设2个加工棚，一种加工棚重要用于隧道内型钢钢架加工，另一种加工棚为格栅钢架、小导管、锚杆等加工和存储。
依照成品、半成品存储形式加工存储台架或台座，用于存储成品、半成品。并依照型号进行分类存储，并标示清晰。
五、组织机构及人员配备
按照“管理有效，监控有力，运作高效”原则组建钢构件加工厂。
5.1钢构件加工厂机构设立
5.1.1钢构件加工厂机构依照工程施工规模、施工组织、施工规定、原则化管理规定、建厂规模等实际状况进行设立。按照施工项目现场实际需要，设立钢构件加工厂。
5.1.2 设立原则
1)依照投标承诺和施工现场规定及时组建钢构件加工厂。
2)钢构件加工厂设立地点应设在建设项目现场，以满足现场管理需要及以便工作为原则。
5.2组织机构图
钢构件加工厂组织机构图

5.3人员配备
5.3.1钢构件加工厂人员配备原则
钢构件加工厂编制与定员设立原则是精干、高效，满足施工生产和公司发展需要。加工厂编制与定员应保持相对稳定。
5.3.2 人员配备规定
钢构件加工厂人员配备应参照架子队管理关于办法规定规定，人员配备数量依照工程量大小和工序工种状况拟定。其她岗位人员可依照工厂管理及生产详细状况进行相应配备。管理人员均应为公司正式员工。
5.3.3管理人员任职条件及岗位职责
5.3.3.1厂长任职条件及岗位职责
5.3.3.1.1厂长任职条件
1.有良好组织能力，掌握钢构件加工生产管理有关知识，熟悉钢构件加工工艺流程。
2.有一定沟通和表达能力，工作责任心强，忠于职守。
3.有较强解决工作问题能力。
4.有5年以上钢构件加工生产管理工作经验，中专及以上文化限度，初级及以上技术职称。
5.3.3.1.2厂长职责
1.负责全厂寻常及行政管理工作。
2.负责全厂人员工作状态，指挥生产正常有序运转。
3.负责组织全厂各项规章制度制定，并监督执行。
4.负责对科长、主管工作考核，切实做好奖惩工作，提高工作积极性。
5.负责组织对装置改造、维护及保养工作，对设备定期检修精确及时作出决策。
6.及时召开生产会议，听取各作业组工作报告并及时给出解决意见。
7.负责生产与使用环节沟通，及时调节生产方案。
8.负责公司可持续发展项目调查，为公司进一步发展壮大提供可行性根据。
9.完毕项目交给工作。
5.3.3.2技术负责人（技术员）任职条件及岗位职责
5.3.3.2.1技术负责人（技术员）任职条件
1.熟悉工程施工及钢构件加工厂生产工艺流程，理解生产管理专业知识。
2.有一定沟通和表达能力，工作责任心强。
3.有2年以上钢构件加工技术管理工作经验，中专及以上文化限度，技术员及以上技术职称。
5.3.3.2.2技术负责人（技术员）职责
1.负责本厂技术及质量控制，及时编制工程材料筹划并做好技术交底。
　　2.贯彻执行国家和公司颁发各种技术规范、规程、质量管理制度及技术办法等，并在施工中严格督促实行。
　　3.做好施工组织设计和进度筹划编制，搞好工程测量和复核工作。
　　4.严格把好材料实验关，准时记录施工日记，做好内部资料管理。
　　5.贯彻执行公司质量体系文献和工程项目质量筹划，组织开展技术攻关活动，推广应用新技术、新工艺、新材料。
　　6.协助项目部其他部门搞好关于配合工作。
5.3.3.3安全员任职条件及岗位职责
5.3.3.3.1安全员任职条件
1.熟悉工程施工管理及钢构件加工厂安全专业知识及安全操作规程。
2.熟悉检查与实验基本知识和加工厂生产基本技术。
3.工作责任心强，忠于职守。
4.有钢构件加工生产及加工管理2年以上工作经验；中专及以上文化限度，员级及以上专业技术职称。
5.3.3.3.2安全员职责
1.负责组织和督促本厂贯彻执行国家和行业、上级关于安全法律法规、规章制度及项目部安全生产管理办法。
2.负责起草加工厂安全生产责任制及关于注意事项。
3.提出保证加工厂安全生产所必须安全投入。
4.负责组织每周安全生产检查。对违背安全操作规程现象，有权制止，对发现安全隐患应及时提出整治意见，并及时督促整治、贯彻。
5.坚决按照安全事故 “四不放过”原则，负责组织对加工厂各类安全事故调查、解决、记录、上报。
6.结合加工厂特点，收集有关资料，对员工进行针对性教诲培训、考核工作。
7.负责收集安全管理人员资格证书资料，负责收集特殊工种作业人员资格证书资料。
8.负责组织进行安全防护用品、安全宣传学习用品购买和贯彻。
9.负责检查生活设施用电、用水、用气、防火等有关设施和环境安全。
10.在设备管理、维修人员配合下负责对拌合站各类车辆、机械设备安全检查以及驾驶员、操作员安全培训。
11.在加工厂范畴内，有权解决各类违背安全操作规程人和事，并有惩罚权和提出奖励意见。
5.3.3.4质检员任职条件及岗位职责
5.3.3.4.1质检员任职条件
1.熟悉工程施工及钢构件加工厂质量管理专业知识及质量管理工作规程。
2.熟悉检查与实验基本知识和加工厂生产基本技术。
3.工作责任心强，忠于职守。
4.有工地质量管理2年以上工作经验，中专及以上文化限度，员级及以上专业技术职称。
5.3.3.4.2质检员职责
1.服从分派，听从指挥，并严格遵守公司各项规章制度和关于规定。　　2.负责本厂产品质量检查工作。　　　　
3.负责产品率分析工作。　　
4.协助做好本厂产品质量保证体系原则。　　
5.协助做好公司ISO9000质量管理原则。　　
6.对所承担工作全面负责。
5.3.3.5实验员任职条件及岗位职责
5.3.3.5.1实验员任职条件
1.熟悉专业知识，掌握检查与实验知识和技术。
2.工作责任心强，忠于职守。
3.有工地实验室2年以上工作经验；中专及以上文化限度，有专业任职资格证书。
5.3.3.5.2实验员职责
1.贯彻执行国家、原铁道部行业现行有效及本标段关于实验原则、规范、规程，对本厂检测实验工作实行监督和管理。
2.建立严格岗位责任制,全面负责本厂检测实验工作。
3.编制年度仪器设备周检筹划并组织实行，保证仪器、设备状态处在良好运转状态和精确可靠。
4.对本厂负责标段所用原材料按设计及规范规定进行检查，提供真实可靠实验数据。
5.对本厂负责标段所供应混凝土进行检测，保证工地施工正常运转。
6.对委托检查单位进行资质、能力等调查，选取合格检测单位。
7.参加过程质量监督、检查和评优。
8.参加实验研究课题实行，及时提供实验研究报告。
9.参加安全、质量、环境三体系贯标工作，并保证其在本厂工作有效运营。
5.3.3.6材料员任职条件及岗位职责
5.3.3.6.1材料员任职条件
1.熟悉各种施工材料，懂得材料专业知识，掌握材料保管工作程序。
2.工作责任心强，忠于职守。
3.有工地材料管理3年以上工作经验，高中及以上文化限度。
5.3.3.6.2材料员职责
1.各个工程钢构件材料进场之前要熟悉图纸、材料规格、数量、以及更好地配合工地施工。
2.钢构件装车之前要拟定钢构件与否加工完毕，如果没有加工完毕，应及时和车间有关领导协商在预测进场时间完毕加工，同步与施工现场获得联系，商量与否能分批发货，以及提前联系好运送车辆。
3.材料不在图纸范畴之内，应在物资部填写领料单，注明材料用途、以及有关领导签字方可发货。
4.提前与物资部沟通材料规格型号及数量与否满足各工地需求，如发现存料不够，应及时向采购部填写备料单备料。
5.严格限制领料发料，坚持节约，余料退库，及时办理退料手续，在领料单中登记扣除。
6.提前把要发货整顿出来，避免漏装、错装等现象发生。
7.钢构件装车时应严格检查其规格及数量与否与提货单一致，以免影响工程施工进度。
8.加强库房管理，入库材料做到有序对方，妥善保管，不损坏、不变形、不霉烂。
9.工地施工人员需要材料数量较大时，应有施工员及有关领导签字方可发货，如施工人员不在公司，回来后补签手续。
10.对的签发分某些项工程限额领料手续，随时理解使用状况，认真核算，
做到心中有数，工完场清，料完底清。
11.认真做好各个工地材料用量汇总及工地用料状况，按月向项目经理报告。
5.3.3.7调度员任职条件及岗位职责
5.3.3.7.1调度员任职条件
1.受过生产作业管理、产品知识等方面培训。
2.有2年以上工艺流程、生产协调有关工作经验。
5.3.3.7.2调度员职责
1.在加工厂厂长领导下，对加工厂生产调度工作负责，参加编制加工厂生产管理办法。
2.以施工组织设计和施工筹划为根据，全面掌握施工动态，负责施工配合和协调。
3.掌握既有人、机等实力状况，协助领导搞好调配，做到合理使用，保证施工生产均衡发展。
4.组织加工厂生产调度，在过程中对加工厂生产实行全面管理，保证加工厂成品安全、及时运送到施工现场。
5.搞好内业资料，收集、汇总各项施工进展和生产调度有关资料并进行记录分析。
6.负责收集本地气象资料，协助关于部门做好防范工作，做好天气记录。
5.3.3.8车间主任任职条件及岗位职责
5.3.3.8.1车间主任任职条件
1.熟悉钢构件加工厂钢构件加工生产管理工作流程，掌握检查与实验基本知识和技术。
2.具备相应现场生产指挥及管理能力，工作责任心强，忠于职守。
3.有5年及以上铁路工程施工经验，高中及以上文化限度。
5.3.3.8.2车间主任职责
1.服从命令，听众指挥，并严格遵守公司各项规章制度和关于规定。
2.负责加工厂生产调度管理工作。
3.负责对生产进度管理。
4.负责对各工段、班组工作协调。
5.负责对工段、各班组全面管理。
6．负责对加工厂防火和安全生产管理。
7.负责做好环保管理工作。
8.负责对下属人员检查、督促、考核、勉励。
9.有对下属人事推荐权和考核、评价权。
10.负责对生产中产品记录。
11.定期或不定期组织进行工作评价。
5.3.3.9工班长任职条件及岗位职责
5.3.3.9.1工班长任职条件
1.有良好组织能力，熟悉建设项目施工生产管理有关知识，熟悉建设项目钢构件加工施工工艺流程，有一定管理工作经验。 ．
2.有良好沟通和表达能力，工作责任心强，忠于职守。
3.有较强解决工作问题能力。
4.有3年以上铁路工程施工及钢构件加工工作经验，初中及以上文化限度。
5.3.3.9.2工班长职责
1.严格遵守公司各项规章制度，及时纠正或制止下属各种违规行为。
2.在厂长直接领导下进行工作，积极完毕项目部下达各项生产任务。
3.合理安排本班人员岗位和生产任务：按生产订单各项规定，及时协调生产过程中各项工作，保证生产工作顺利进行。
4.严格执行生产安全管理制度，及时安排解决各类突发事件，组织对车间生产安全事故进行紧急解决，负责解决当班生产过程中寻常事务；检查、监督操作工按照工艺原则和质量原则生产。对影响产品质量助剂加入、成品检查、取样分析等均严格按规定执行。
5.带领班组严格按照作业规范程序使用生产；负责对本班组各工序、工具等使用保管进行监督管理；执行本班组材料物资领取及监督合理使用。
6.负责规定本成员工按规定填写操作生产记录，检查各岗位员工与否准时认真填写，保证记录精确、及时、完整。
7.对本班组各工序现场文明生产进行监督，组织员工搞好生产各现场卫生、个人卫生，督促员工严格执行车间寻常卫生管理制度；保持生产现场有序、清洁、整洁。
8.监督本班员工工作行为准则为及劳动纪律遵守状况，做到文明生产，严格按规范操作。
9.严格服从生产经理领导，并有力地组织安排本班生产。
10.对员工要进行规章制度、岗位专业知识技能、安全环保知识、心理素质与人格魅力、竞争意识等方面培训，贯彻对班构成员技术指引与操作监督保证生产期间当班人员安全及设备正常运转。
5.3.4 钢构件加工厂人员配备如下：
名称
人数/名
厂长
1
技术负责人
1
质检员
1
实验员
1
技术员
1
材料员
1
安全员
1
调度员
1
车间主任
1
工班长
1（依照作业班组数量调节）
加工作业人员
30（依照加工任务量调节）
六、设备配备
钢构件加工厂设备筹划配备如下：
名称
型号
数量
门式起重机
10t
1台
门式起重机
5t
2台
剪板机
8×3200mm
1台
型钢冷弯机
WJ-G220
1台
钢筋切断机
GQ40
2台
钢筋直螺纹滚压机床
16-40mm
1台
钢筋调直机
GT3-12
1台
钢筋弯曲机
GW50
1台
电焊机
BX1-500
10台
焊网机
HWJ-3300
1台
等离子切割机
RJ-1320B
1台
对焊机
UN1-100
1台
电子汽车衡
120t
1台
七、安全及环保
7.1安全规定
(1)进场人员必要对的佩带安全帽，吊装单位必要具备相应施工资质，出示吊车司机有效证件，并办理完善手续，吊装前必要明确被吊构件重量，禁止超载。
(2)吊装前必要检查所用钢丝绳与否符合设计规定尺寸，对尺寸过小钢丝绳需重新更换。
(3)所有暂时操作平台，爬梯必要安装牢固，并经安全员检查承认，高空作业人员必要系好安全带，禁止高空抛扔物件。
(4)设备堆放场。组合吊装必要平整牢固，特别是基本四周，且有必要排水办法。
(5)起重或塔吊指挥人员和吊机手必要明确统一联系信号。
(6)钢构件吊装就位时，在固定前禁止随意松动缆风绳或进行吊车摘钩，在作业区设有安全警戒线和标志。禁止无关人员进入作业区内。
(7)高空作业使用工器具。必要有防止高空坠落办法。如带工具袋、工具安全绳等。
(8)施工作业人员上高空作业必要从专门安全防护脚手架施工梯上下行走。
(9)电焊机接电源方式为二级降压保护，每台电焊机配一种电源箱，电焊机接电源要符合规定，所有电缆线均不得沿地敷设，必要架空或埋地，短距离电缆线需外套胶管加以保护。
(10)吊装人员：吊车司机，吊装工，司索工，焊工，电工，机架工，架子工等特种工作人员，必要持有关部门颁发有效上岗证方能进行施工。
(11)现场使用电焊，气割等动火作业需办理动火作业申请，经批准后方能施工，并派专人监护。（携带灭火器材）。
7.2环保
(1)加工剩余边角料、废弃物以及生活垃圾分类、分区堆放。
(2)生活及生产污水必要经解决后方可排放。
(3)生产过程注意合理安排，避免生产过程中噪音污染对其她居民和工作产生多大影响。
八、管理办法
1.物资集中存储、加工、配送中心实行《钢架加工配送管理办法》、《钢构件加工配送实行细则》、《钢构件加工厂工作流程》、《钢构件加工厂质量管理办法》等管理制度，通过健全有关制度和办法，加强厂内管理人员和作业人员原则化管理理念，提高管理水平和工作效率，做到有章可循。
2.针对加工厂特点，厂内管理实行集中调度、统一指令，并在厂内安装视频、音频实时设备，实现全天候管理，杜绝违规作业；实行上班翻牌制，以的确现过程质量控制。
3.钢构件加工筹划控制
对于各作业队工程所需钢构件材料，各作业队技术管理人员必要依照各工地施工筹划提前5天填报筹划单，并报送至物资集中存储、加工、配送中心，中心依照上报筹划单分批进行加工，分批定期配送至施工现场。
4.制定原则加工样品，规范加工过程控制
工厂内配备专项技术管理人员进行现场质量把关，保证钢构件加工严格按照设计图纸及规范规定进行，同步针对容易浮现质量通病焊接及机械连接等重要工艺，提前加工出样品至展示柜中，为工人下一步大量生产中提供原则概念以及指引操作。同步对已经加工出半成品进行标示和有效防护，分类、分批、分项、分地点存储，保证出厂产品满足设计规范规定。
5.培养自主节约理念，大力营造节约氛围
施工过程中产生大量废料，在以往生产过程中均当废品解决，挥霍极大，加工厂要大力营造节约氛围，转换作业人员思想观念，培养员工“当家作主”理念。并采用勉励办法，让作业人员能真正自觉自愿贯彻到位，不能让节约成为空话。
6.实行材料配送控制，统一协调供应
半成品加工完毕后，由物资存储、加工、配送中心负责按填报筹划直接配送至施工现场，加工半成品出厂前，必要由中心技术人员和材料人员共同填写《半成品材料送货单》及依照理论重量换算《发料单》，与加工厂负责人共同对数量、质量检查签认，送至施工现场后由现场技术员和施工作业队负责人共同对数量和质量进行二次检查和确认，以保证工程质量和便于工号核算。
九、附件
1.平面布置图

2. 标牌标记布置位置、规格和型式
(1)机械设备标记牌
机械设备标记牌采用车贴式，规格尺寸为长400*300宽，白底红字，内容重要有设备名称、设备型号、设备编号、设备状态、保管负责人和监督人，贴在每一种机械设备显眼处。型式详见附表1。
(2)机械设备警示牌
机械设备警示牌采用车贴式，规格尺寸为长400*300宽白底黑字，符号内采用黄底，重要起到提示工作人员注意安全。型式详见附表2。
(3)机械设备操作规程
机械设备操作规程采用铝合金底框悬挂式，白底黑字，标题用红字，规格尺寸长800*600宽，普通悬挂在设备附近。型式详见附表3。
(4)配电箱标记牌
配电箱标记牌采用贴纸，白底黑字，符号映在蓝底下，符号下面是当心触电，下面要有负责人和电话填写栏，规格尺寸长300*宽400，普通贴在配电箱上，型式详见附表4。
(5)材料标记牌
材料标记牌采用铁架子，铝合金式，白底黑字，规格尺寸长400*300宽，下边离地800高。内容重要涉及材料名称、生产厂家、规格型号、炉（批）号、进场日期、进场数量、检查日期和检查状态。普通立在原材料附近，将原材料内容填写清晰，型式详见附表5。
(6)（半）成品材料标记牌
（半）成品材料标记牌采用铁架子，铝合金时，白底黑字，规格尺寸为长400*300宽，下边离地800高。内容重要涉及品名、编号、规格型号、检查状态、使用部位和报告编号。普通立在（半）成品材料附近，将成品内容填写清晰，型式详见附表6。
(7)灭火器用法牌
灭火器用法牌采用车贴式，红底白字，规格尺寸为长400*300宽，内容必要要有用法图形和文字，有火警电话119和校方负责人，普通贴在消防器材上方。型式详见附表7。
(8)消防责任牌
消防责任牌采用车贴式，黄底黑字红线，规格尺寸为长400*300宽，内容涉及责任区域和消防负责人。普通贴在每个区域显眼处，型式详见附表8。
(9)消防器材提示牌
消防器材提示牌采用硬质素板，红底白字，规格尺寸为长400*300宽，内容有“消防器材 禁止挪用”，普通钉在消防器材附近，型式详见附表9。
(10)区域标记牌
区域标记牌采用落地式，标牌采用蓝底白字，规格尺寸为长1000*800宽，下边离地约700mm，区域标记牌可分几类：原材料区、半成品去、成品区、废料收集区、焊接加工区、气瓶区、拱架加工区、模板加工区等，不同区域可以依照实际状况而定。普通立在设定区域显眼处即可。型式详见附表10。
(11)五牌一图
五牌一图采用铝合金固定式，支架间距2400，下边离地高900，中间放置标记牌，规格为2400*1200，标记牌内容重要有：安全生产牌和环保牌、文明施工牌和消防保卫牌、工程简介牌、平面布置牌、生产掠影、精品案例、组织机构图和钢拱架加工流程图。
标牌普通采用黄底黑字，文明施工牌重要涉及场地合理布置、整洁、设备停放有序，采用对污染源解决和生活设施齐全等；消防保卫牌重要涉及场地设施安全保卫，用气用电基本注意事项，和对员工宿舍基本规定等，安全生产牌涉及对员工进入场地必要要佩戴好安全帽和个人劳动防护品，杜绝“三违”，用电复核三级配电两级保护规定等，2米以上高空必要佩戴安全绳等，环保牌涉及对污水解决，生活垃圾和工业垃圾解决等，工程简介牌重要涉及简介我司加工厂位置和场地大小，负责项目和管理负责人名单。平面布置图涉及整个车间场地和生活区域等详细布置图，生产掠影重要涉及我司某些基本概况，车间生产过成品展示图等，组织机构图涉及从经理到加工班管理流程图，钢拱架加工工艺图涉及钢拱架加工工艺某些基本简介和加工工艺图形表。五牌一图普通立在进门口两侧，型式详见附表11。
(12)安全风险告知牌
安全风险告知牌采用硬质铝合金板，白底黑字，规格尺寸为长1500*1200宽，内容重要有冲孔作业、起吊作业、电焊作业、气割作业、打磨作业、叉车作业、高空作业和用电作业某些危险源和注意事项。普通钉在进门口左边，型式详见附表12。
(13)安全警示牌
安全警示牌采用硬质铝合金板，白底，字体颜色依照符号类型而定，重要涉及保持清洁、行人走到、必要带防护眼镜、和防尘口罩、禁止酒后上岗、注意安全、当心机械伤人、当心吊物、当心弧光和禁止触摸。型式详见附表13。
(14)拱架加工图
拱架加工图采用落地式，白底黑字，规格尺寸为长*1200，内容重要涉及拱架瓶装大样图，各个单元详细图和连接板大样图、各单元数量详细表、技术规定和焊接规定。型式详见附表14。
3.受控文献清单
钢构件加工厂重要受控文献清单如下：
序号
原则代号
名称
发布文号
1
GB 3883.1-
手持式电动工具安全 第一某些：通用规定

2
GB/T 3787-
手持电动工具管理使用检查和维修安全技术规程

3
GB 50348-
安全防范工程技术规范

4
GBZ158-
工作场合职业病危害警示标记

5
TSG R0004-
固定式压力容器安全技术监察规程

7
TB10301-
铁路工程基本作业施工安全技术规程
铁建设[]181号
8
TB10441-
铁路建设项目现场管理规范
铁建设[]198号
9
TB10443-
铁路建设项目资料管理规程
铁建设[]4号
10
TB10501-98
铁路工程环保设计规范
铁建函[1998]253号
11
TB10502-93
铁路工程建设项目环境影响评价技术原则
铁建函[1993]667号
12
TB10503-
铁路建设项目水土保持方案技术原则
铁建设[]66号
13
TB10079-
铁路生产污水解决设计规范
铁建设[]24号
14
TB/T 2631-1995
铁路物资仓库技术管理规定

15
JGJ46-
施工现场暂时用电安全技术规范
建设部322号文
16
JGJ59-99
建筑施工安全检查原则
建标[1999]79号
17

铁路建设项目施工作业指引书编制暂行办法
建建[]107号
18

安全技术操作规程
中华人民共和国铁路工程总公司
19
GB/T 700-
碳素构造钢

20
GB/T 706-
热轧型钢

21
GB50017-
钢构件设计规范
建设部公示第147号
22
GB50018-
冷弯薄壁型钢构件技术规范

23
GB50205-
钢构件工程施工质量验收规范
建标[]11号
24
GB50214-
组合钢模板技术规范
建标[]155号
25
CECS77-96
钢构件加固技术规范

4．持续改进有关表格和寻常生产管理图片附件
4.1 下料质量检查表格
钢构件加工厂产品质量检查过程记录单
产品名称：
过程名称：
检查日期：
序号
检查项目
检查尺寸级现象
容许偏差
设计值
整治状况
1
钢板下料
长度

≤2

对角线

≤2

宽度

≤2

2
型材下料
端面偏差

≤2

长度

≤2

质检员：

4.2 焊接检查表格
钢构件加工厂产品质量过程检查记录单
产品名称:
过程名称：
检查日期:　
序号
检查项目
检查尺寸(mm)及现象
容许偏差(mm)
设计值（mm)
整治状况
1
边框与肋板焊接

两边各5公分/焊高5mm。槽钢5cm+4cm

2
边框与三角筋板

四角焊高为板0.8.焊长度边框肋高度

三角筋3条焊缝各5公分

3
拉杆架与竖肋交叉点

5公分

4
面板与肋筋焊接

300厘米*300厘米*2Cm

5
拱架焊接

搭接双面焊接（焊高6mm)

接头四周焊接

检查员：
4.3成品出厂检查表格
钢构件加工厂产品质量检查记录单
产品名称:
检查日期:
序号
检查项目
设计尺寸（mm)及质量规定
检查尺寸(mm)及现象
容许偏差
整治状况
1
构几何尺寸
长度

≤2mm

宽度

≤1mm

对角线

≤2mm

弦长

≤2mm

不平度

≤1cm

垂直度

≤2mm

连接孔距

±1mm

2
构件焊缝(含需打磨位置外观质量)
数量

厚度

质量
无漏焊，裂纹，未熔合，未焊透，气孔，焊瘤，烧穿，焊缝表面粗糙、不平滑，飞溅过多等缺陷；打磨光滑,平顺,磨痕均匀规则。

3
构件拼组检查尺寸
长度

≤2mm

宽度

≤1

对角线

≤2mm

弦长

≤2mm

错台

≤2mm

接缝

≤2mm

其她尺寸

±1mm

4
构件外观质量
涂漆
规定均匀，无漏涂，流淌等

标记
清晰，精确

工班长:
质检员:
车间主任:
4.4 设备台帐
钢构件加工厂设备台账表
序号
设备名称
数量
规格
原值
总值
购入时间
厂家或备注

4.5安全检查登记表
钢构件加工厂安全、质量及文明生产检查表
检查时间：
检查负责人：
检查目：
参加检查人员：
序号
检查内容
检查办法
符合
不符合及重要问题
复杂整治人级整治状况
1
各工位及车间地面整洁、车间安全通道无障碍物
现场查看

2
员工按规定佩戴安全帽
现场查看

3
安全防护用品使用状况
现场查看

4
灭火器及其她防护设施检查在有效期内
现场查看

5
车间内各种安全标志、标牌
现场查看

6
车间气瓶安全距离、气管、气表等用气状况
现场查看

7
材料堆码及摆放
现场查看

8
配电箱门与否关闭、设施接地接零及其她用电状况
现场查看

9
车间产品质量缺陷
现场查看

10
吊装作业
现场查看

11
设备清洁、保养及使用状况
现场查看

12
其她事项
现场查看

记录人：
4.6班前安全发言登记表格
班前安全发言记录
工程名称
开工日期
当天作业部位

当天作业内容
作业人数
安全防护用品配备、使用

作业班组

工班负责人
班
前
讲
话
内
容

参加活动作业人员签名

4.7安全技术交底表格
XX作业安全技术交底
交底部门：

编 号

施工工班

工程名称

施工部位

施工内容

安
全
技
术
交
底
内
容

交底人签名

接受交底负责人签名

交底时间

接受交底人员签名
4.8机械设备寻常维修和保养登记表
设备寻常保养登记表
时间：

名称
事项
操作人
备注

现场负责人

设备管理人

4.9 设备寻常维修登记表
设备寻常维修登记表
设备名称
时间
事项
负责人
解决成果
