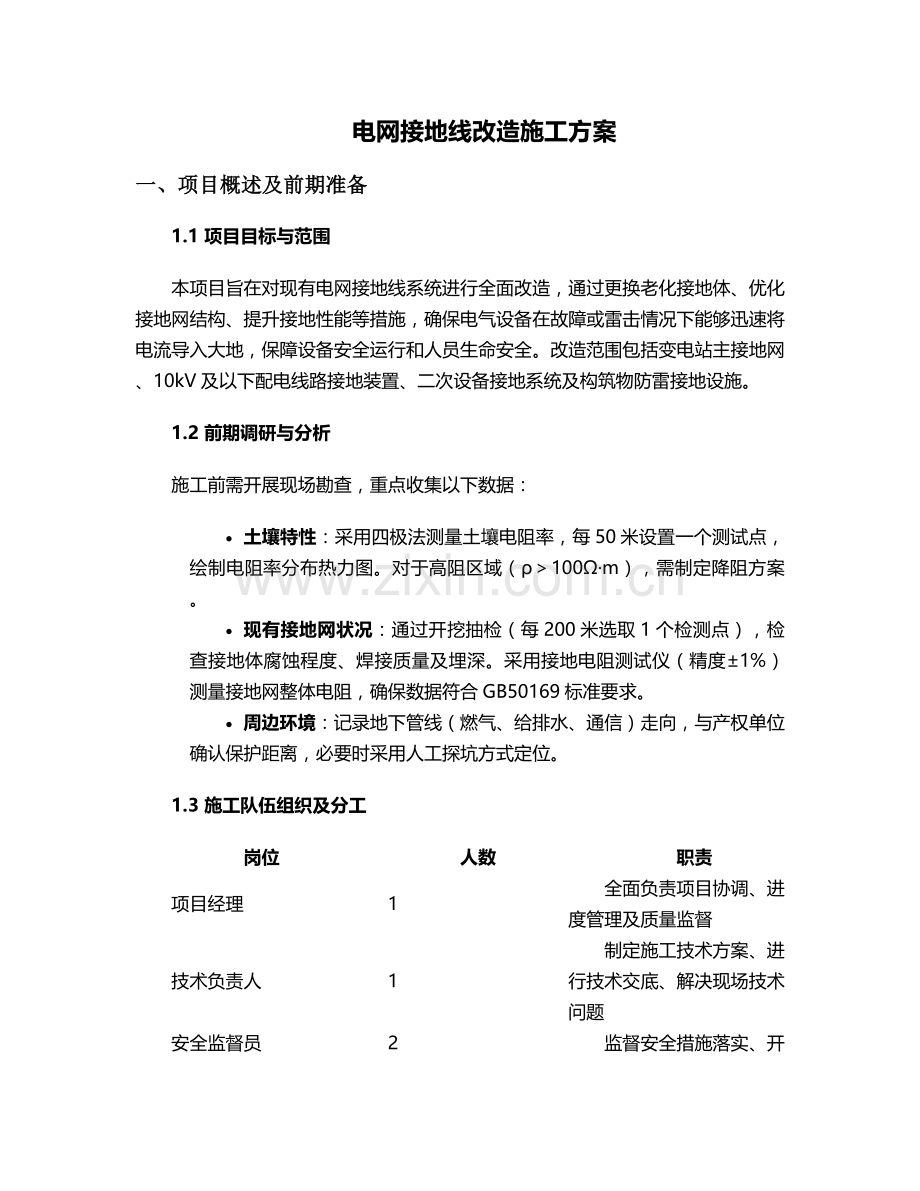

电网接地线改造施工方案.doc

电网接地线改造施工方案
一、项目概述及前期准备
1.1 项目目标与范围
本项目旨在对现有电网接地线系统进行全面改造，通过更换老化接地体、优化接地网结构、提升接地性能等措施，确保电气设备在故障或雷击情况下能够迅速将电流导入大地，保障设备安全运行和人员生命安全。改造范围包括变电站主接地网、10kV及以下配电线路接地装置、二次设备接地系统及构筑物防雷接地设施。
1.2 前期调研与分析
施工前需开展现场勘查，重点收集以下数据：
· 土壤特性：采用四极法测量土壤电阻率，每50米设置一个测试点，绘制电阻率分布热力图。对于高阻区域（ρ＞100Ω·m），需制定降阻方案。
· 现有接地网状况：通过开挖抽检（每200米选取1个检测点），检查接地体腐蚀程度、焊接质量及埋深。采用接地电阻测试仪（精度±1%）测量接地网整体电阻，确保数据符合GB50169标准要求。
· 周边环境：记录地下管线（燃气、给排水、通信）走向，与产权单位确认保护距离，必要时采用人工探坑方式定位。
1.3 施工队伍组织及分工
岗位
人数
职责
项目经理
1
全面负责项目协调、进度管理及质量监督
技术负责人
1
制定施工技术方案、进行技术交底、解决现场技术问题
安全监督员
2
监督安全措施落实、开展安全培训、处理安全隐患
施工班组
3组（每组8人）
分别负责主接地网、配电线路接地及二次接地施工
质量检查员
2
实施过程质量检测、填写验收记录
设备管理员
1
负责材料设备进场检验、仓储管理及发放
1.4 材料设备准备与检查
1.4.1 主要材料规格及要求
· 水平接地体：采用热镀锌圆钢（直径≥12mm）或扁钢（截面积≥100mm²，厚度≥4mm），锌层厚度≥85μm，弯曲半径≥6D（D为导体直径）。
· 垂直接地体：选用Φ50×5mm热镀锌钢管，长度2.5m，顶端制成60°尖状，底部焊接十字形加强筋。
· 降阻剂：采用物理降阻剂（电阻率≤5Ω·m），pH值7-10，耐腐蚀性符合DL/T 475标准，严禁使用强腐蚀性化学降阻剂。
· 连接金具：所有螺栓、螺母采用热镀锌件，规格M12×30mm（8.8级高强度螺栓），配套平垫圈和弹簧垫圈。
1.4.2 设备检查清单
设备名称
规格型号
数量
检查项目
接地电阻测试仪
ZC-8（量程0-1000Ω）
2台
电池电压、接线端子绝缘、示值误差校准
电焊机
BX1-500（直流）
3台
接地保护、电缆绝缘、电流调节功能
挖掘机
0.6m³
1台
铲斗磨损情况、液压系统密封性
冲击钻
Φ150mm
2台
钻头磨损、电机绝缘电阻（≥2MΩ）
接地导通测试仪
HT5600（测试电流10A）
1台
输出电流稳定性、数据存储功能
二、施工流程与规范
2.1 施工现场布置与安全管理
2.1.1 现场布置要求
· 作业区划分：设置施工区、材料堆放区、工具存放区，各区用警示带隔离，悬挂标识牌（尺寸500×400mm）。材料堆放需架空离地30cm，覆盖防雨布。
· 临时用电：采用TN-S接零保护系统，配电箱配置漏电保护器（动作电流≤30mA，动作时间≤0.1s），电缆架空高度≥2.5m，穿越道路时加设钢管保护。
· 消防设施：每50m配置2具4kg干粉灭火器，动火作业点设置防火沙箱（容积0.5m³）及灭火毯（2m×2m）。
2.1.2 安全防护措施
· 个人防护：作业人员必须佩戴安全帽（冲击吸收性能≤4900N）、绝缘手套（耐电压≥380V）、反光工作服及防砸安全鞋。高处作业（≥2m）需使用双钩安全带，搭设脚手架应符合JGJ130标准。
· 停电作业：严格执行“两票三制”，办理停电工作票后，在作业点两端挂设接地线（接地电阻≤10Ω），设置“禁止合闸，有人工作”警示牌，安排专人监护。
· 动火管理：焊接作业前清理周围可燃物，与易燃易爆物品保持≥10m安全距离。使用气焊时，氧气瓶与乙炔瓶间距≥5m，距明火点≥10m。
2.2 接地线的选择与安装
2.2.1 接地体选型原则
· 普通土壤区域：采用水平敷设为主、垂直辅助的复合接地网，水平导体间距5m，垂直接地体间距≥5m（为长度2倍）。
· 高土壤电阻率区域：当ρ＞500Ω·m时，采用深井接地（孔径150mm，深度30m），井内放置Φ100mm镀锌钢管，填充降阻剂后实测接地电阻应≤4Ω。
· 腐蚀性土壤区域：采用铜包钢接地体（铜层厚度≥0.25mm）或增加镀锌层厚度至120μm，必要时采用牺牲阳极保护法。
2.2.2 安装工艺要点
· 地沟开挖：主接地网地沟深度0.8m（冻土层以下≥0.3m），宽度0.5m，边坡坡度1:0.5。遇岩石层时采用松动爆破（炮孔深度≤1.5m，装药量≤0.2kg/孔），爆破后清理碎石并夯实。
· 焊接工艺：水平接地体搭接长度≥6D（双面焊）或12D（单面焊），焊缝高度≥4mm，焊后清除焊渣并涂刷防锈漆（红丹两道）及防腐沥青（厚度≥1mm）。垂直接地体与水平接地体连接采用T型焊接，焊接点需包裹降阻剂。
· 降阻剂施工：将降阻剂与水按1:0.35比例搅拌成糊状，均匀包裹接地体（厚度≥50mm），回填时先填细土（含水量15%-20%），分层夯实（每层厚度≤300mm，压实系数≥0.93）。
2.3 特殊条件下的施工措施
2.3.1 雨季施工
· 提前设置排水沟（坡度≥3‰），配备抽水泵（扬程≥10m），确保地沟无积水。
· 焊接作业采取防雨措施，焊后立即用干燥棉布擦干焊缝，延长防腐处理间隔时间至4小时内。
· 土壤含水率超过25%时，暂停土方作业，待晾晒至含水率18%-22%方可施工。
2.3.2 带电区域施工
· 采用绝缘遮蔽措施（绝缘毯耐电压≥10kV，绝缘隔板厚度≥3mm），作业人员与带电体保持安全距离（10kV≥0.7m，35kV≥1m）。
· 使用绝缘操作杆（有效绝缘长度≥0.7m）进行接地线挂设，严禁在带电设备附近使用钢卷尺等导电工具。
三、设备参数设置与调试运行
3.1 设备参数配置及功能介绍
· 接地电阻测试仪：设置测试电流30A，测试时间10s，自动补偿土壤极化效应。对于大型接地网，采用异频法（测试频率45Hz或55Hz）消除干扰。
· 放热焊接设备：根据导体规格选择模具（如Φ12mm圆钢选用Φ16mm模具），点火前检查模具闭合度，确保无缝隙漏液。焊粉与导体直径匹配（如Φ12mm圆钢配焊粉50g/次）。
· 降阻剂搅拌装置：转速控制在60-80r/min，搅拌时间3-5min，确保无结块，均匀度达到95%以上。
3.2 系统调试与性能检测
3.2.1 接地电阻测试
· 测试时机：接地体敷设完成后72小时（降阻剂充分固化）进行首次测试，雨后需间隔48小时再测。
· 测试方法：采用三极法（电流极距接地网边缘≥20m，电压极距接地网边缘≥10m），每个测试点重复测量3次，取平均值作为最终结果。
· 合格标准：变电站主接地网电阻≤0.5Ω，10kV配电线路杆塔接地电阻≤15Ω，二次设备接地电阻≤1Ω。
3.2.2 跨步电压与接触电压测试
· 在人员密集区域（如变电站控制室门口、配电房通道）测量跨步电压（步距0.8m）应≤70V，接触电压（人体高度1.8m）应≤50V。
· 若超标，采取敷设绝缘地面（厚度≥5mm，体积电阻率≥10⁸Ω·cm）或设置均压带（间距≤2m）等措施。
3.3 运行维护与故障排除
3.3.1 日常维护要求
· 建立接地装置台账，记录接地体型号、安装日期、测试数据等信息，每半年进行一次外观检查，每年雷雨季节前进行接地电阻复测。
· 定期清理接地体周围杂草、杂物，禁止在接地网范围内堆放易燃易爆物品或进行开挖作业。
3.3.2 常见故障处理
故障类型
原因分析
处理措施
接地电阻超标
土壤干燥、降阻剂失效、接地体腐蚀
补水湿润（含水率≤25%）、更换降阻剂、增设接地极
焊接点断裂
腐蚀严重、机械外力破坏
开挖后重新焊接，增加防腐处理，采用混凝土包封保护
跨步电压超标
接地网分布不均、局部电阻过大
增加水平导体密度，敷设高阻表层材料
四、质量控制与验收标准
4.1 施工过程中的质量控制措施
· 材料进场检验：每批钢材需提供出厂合格证及镀锌层检测报告，抽样进行力学性能试验（抗拉强度≥375MPa，伸长率≥20%）。降阻剂需检测pH值、电阻率及粒度（≤2mm颗粒含量≥95%）。
· 工序质量控制：实行“三检制”（自检、互检、专检），重点控制焊接质量（焊缝无损检测合格率≥98%）、埋深偏差（允许±50mm）及接地体间距（允许±100mm）。
· 隐蔽工程验收：接地体敷设、焊接点处理等隐蔽工序需留存影像资料（每个焊接点拍摄3张照片，含全景、近景及细节），经监理工程师签字确认后方可回填。
4.2 质量检测方法与标准
4.2.1 外观检测
· 接地体表面无明显弯曲、变形，镀锌层无起皮、脱落现象。
· 接地线敷设平整，固定间距均匀（水平段≤1.5m，垂直段≤2m），与地面距离偏差≤50mm。
4.2.2 电气性能检测
· 接地导通测试：采用10A直流电流，测量接地网与设备外壳间电阻应≤0.2Ω。
· 跨步电压测试：使用专用测试仪，施加模拟故障电流（100A），实测值应符合设计要求。
4.3 验收流程及文件资料准备
4.3.1 验收流程
1. 施工单位自检：完成分项工程质量评定，整理施工记录、测试报告及隐蔽工程验收单。
2. 监理验收：对工程质量进行抽检（抽检比例≥30%），重点核查接地电阻测试数据及焊接质量。
3. 第三方检测：委托具有资质的检测机构进行接地网整体性能评估，出具检测报告。
4. 竣工验收：组织建设单位、设计单位、监理单位共同验收，签署《接地装置竣工验收证书》。
4.3.2 竣工资料清单
· 施工组织设计及技术交底记录
· 材料设备出厂合格证及进场检验报告
· 接地电阻测试记录（含土壤电阻率测量数据）
· 隐蔽工程验收记录及影像资料
· 质量评定表及整改报告
· 接地网布置图（CAD格式，比例1:500）
五、安全防护与环境保护要求
5.1 安全防护措施
· 高空作业安全：搭设的脚手架需进行荷载试验（承重≥2kN/m²），作业平台设置1.2m高防护栏杆及18cm高挡脚板。使用登高工具（梯子、高空作业车）需定期检查，确保防滑装置完好。
· 电气安全：施工现场临时用电实行“三级配电两级保护”，配电箱应编号并加锁，严禁非电工接线。使用手持电动工具时，应安装漏电保护器（动作电流≤15mA，动作时间≤0.1s）。
· 交通安全：在道路施工区域设置围挡（高度≥1.8m）及交通警示标志（夜间配备爆闪灯），安排专人指挥交通，施工路段限速≤5km/h。
5.2 环境保护要求
· 噪声控制：昼间施工噪声≤70dB（A），夜间（22:00-6:00）禁止使用挖掘机、冲击钻等强噪声设备，确需施工时需办理夜间施工许可并采取隔声措施。
· 扬尘治理：土方作业时采取湿法施工（洒水频次≥4次/小时），裸露地面覆盖防尘网（密度≥2000目/100cm²），车辆出场前冲洗轮胎（冲洗平台长度≥8m）。
· 废弃物处理：焊接废料、废油漆桶等危险废物需分类存放，交由有资质单位处置。土方开挖产生的弃土需运至指定消纳场，严禁随意倾倒。
5.3 应急处置预案
· 触电事故：立即切断电源或使用绝缘工具使伤者脱离电源，检查呼吸心跳，必要时进行心肺复苏，同时拨打急救电话。
· 火灾事故：立即停止作业，组织人员疏散，使用现场灭火器扑灭火源（电气火灾优先使用二氧化碳灭火器），火势扩大时拨打火警电话并上报项目负责人。
· 坍塌事故：当发生地沟坍塌时，立即撤离人员，设置警戒区，采用边坡支护（如钢板桩）防止二次坍塌，必要时联系专业救援队伍。
通过以上施工方案的实施，可确保电网接地线改造工程达到设计标准，显著提升接地系统的安全性和可靠性，为电网稳定运行提供坚实保障。施工过程中需严格执行各项技术规范和安全措施，强化质量控制与过程管理，确保工程顺利完成并通过验收。
