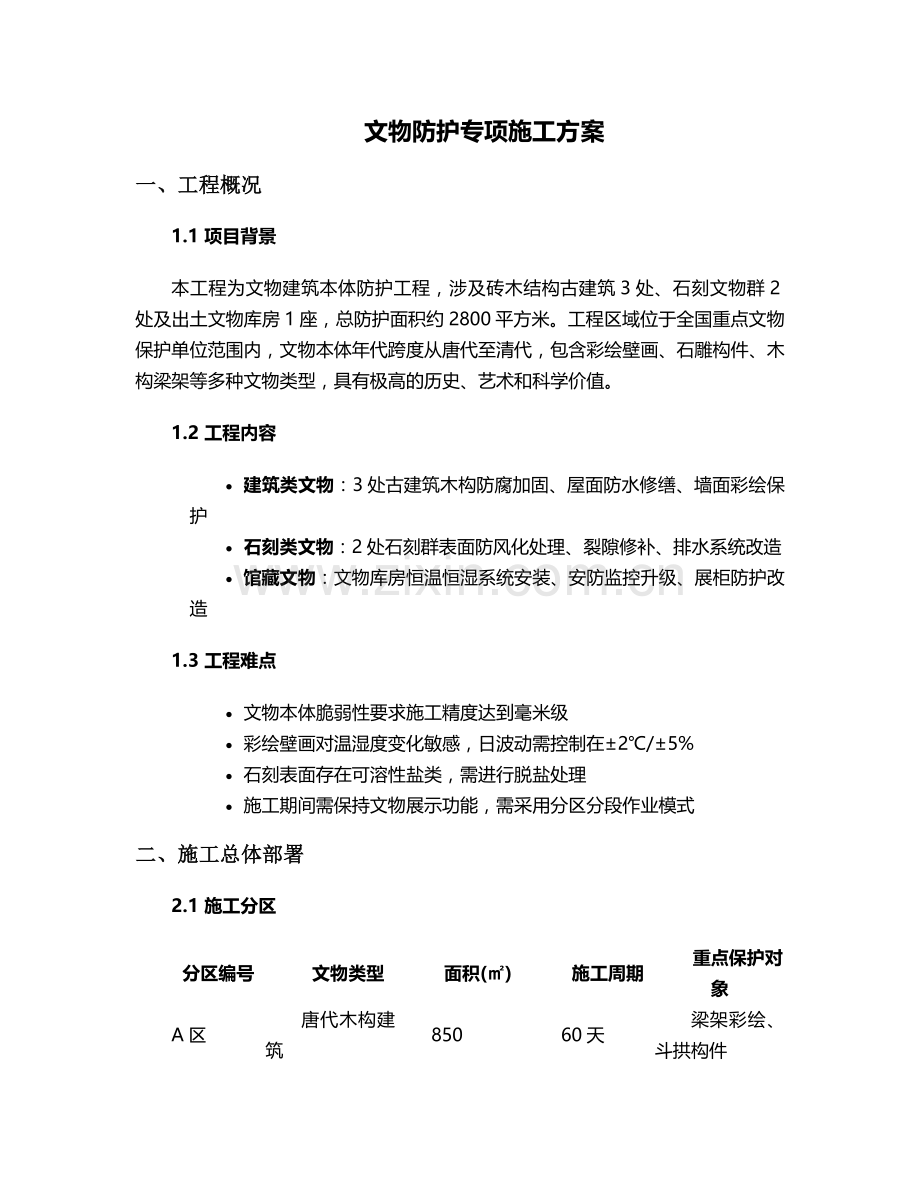

文物防护专项施工方案
一、工程概况
1.1 项目背景
本工程为文物建筑本体防护工程，涉及砖木结构古建筑3处、石刻文物群2处及出土文物库房1座，总防护面积约2800平方米。工程区域位于全国重点文物保护单位范围内，文物本体年代跨度从唐代至清代，包含彩绘壁画、石雕构件、木构梁架等多种文物类型，具有极高的历史、艺术和科学价值。
1.2 工程内容
· 建筑类文物：3处古建筑木构防腐加固、屋面防水修缮、墙面彩绘保护
· 石刻类文物：2处石刻群表面防风化处理、裂隙修补、排水系统改造
· 馆藏文物：文物库房恒温恒湿系统安装、安防监控升级、展柜防护改造
1.3 工程难点
· 文物本体脆弱性要求施工精度达到毫米级
· 彩绘壁画对温湿度变化敏感，日波动需控制在±2℃/±5%
· 石刻表面存在可溶性盐类，需进行脱盐处理
· 施工期间需保持文物展示功能，需采用分区分段作业模式
二、施工总体部署
2.1 施工分区
分区编号
文物类型
面积(㎡)
施工周期
重点保护对象
A区
唐代木构建筑
850
60天
梁架彩绘、斗拱构件

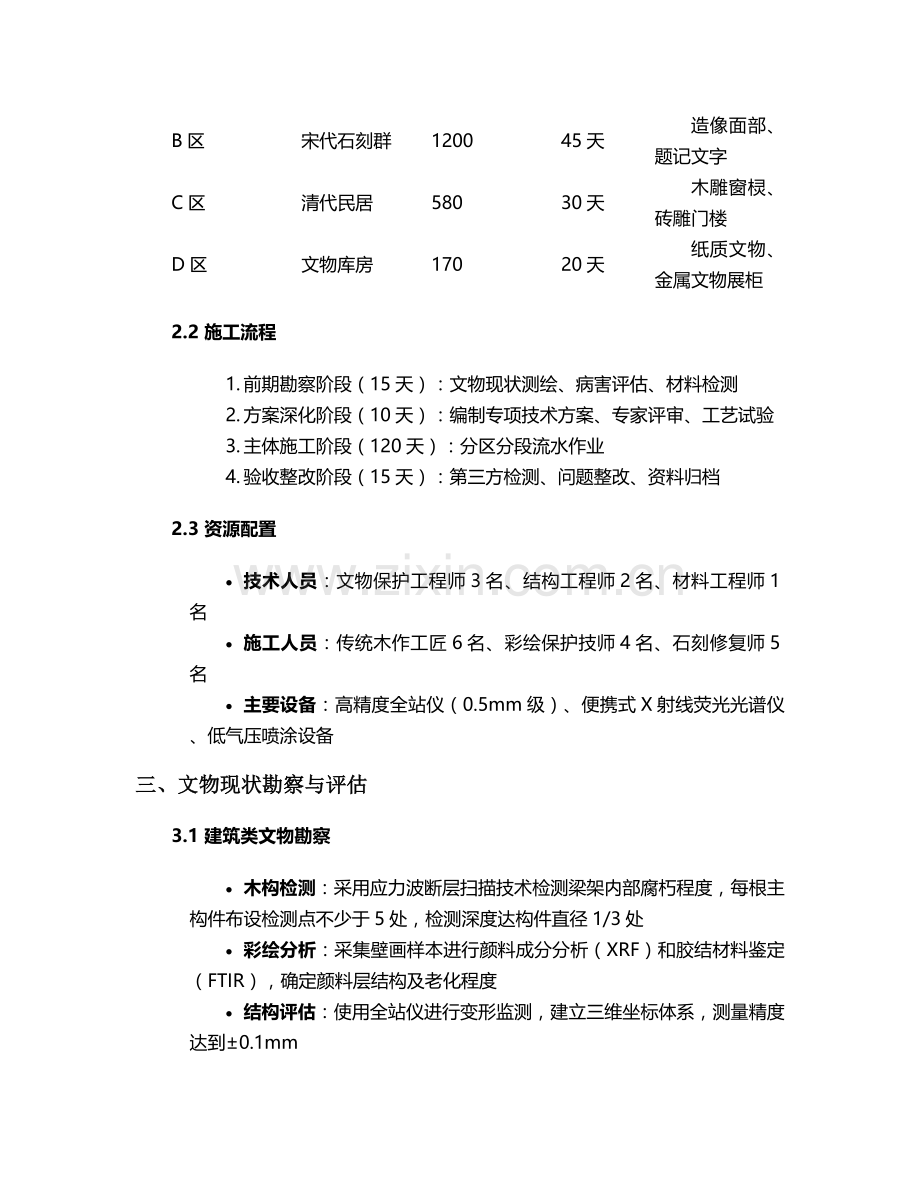

B区
宋代石刻群
1200
45天
造像面部、题记文字
C区
清代民居
580
30天
木雕窗棂、砖雕门楼
D区
文物库房
170
20天
纸质文物、金属文物展柜
2.2 施工流程
1. 前期勘察阶段（15天）：文物现状测绘、病害评估、材料检测
2. 方案深化阶段（10天）：编制专项技术方案、专家评审、工艺试验
3. 主体施工阶段（120天）：分区分段流水作业
4. 验收整改阶段（15天）：第三方检测、问题整改、资料归档
2.3 资源配置
· 技术人员：文物保护工程师3名、结构工程师2名、材料工程师1名
· 施工人员：传统木作工匠6名、彩绘保护技师4名、石刻修复师5名
· 主要设备：高精度全站仪（0.5mm级）、便携式X射线荧光光谱仪、低气压喷涂设备
三、文物现状勘察与评估
3.1 建筑类文物勘察
· 木构检测：采用应力波断层扫描技术检测梁架内部腐朽程度，每根主构件布设检测点不少于5处，检测深度达构件直径1/3处
· 彩绘分析：采集壁画样本进行颜料成分分析（XRF）和胶结材料鉴定（FTIR），确定颜料层结构及老化程度
· 结构评估：使用全站仪进行变形监测，建立三维坐标体系，测量精度达到±0.1mm
3.2 石刻类文物勘察
· 表面病害：记录风化等级（按GB/T 22528-2008标准分为5级）、裂隙分布（长度、宽度、深度）、生物侵蚀程度
· 内部缺陷：采用超声波探伤技术检测石刻内部裂隙，重点区域检测密度为10cm×10cm网格
· 环境监测：布设温湿度记录仪（采样频率1次/小时）、风速风向仪，连续监测30天获取环境基线数据
3.3 勘察成果应用
编制《文物病害分布图》，采用GIS系统标注病害类型、分布范围及严重程度，为制定针对性防护措施提供依据。对典型病害区域制作1:1实测图，标注具体尺寸及坐标位置。
四、专项施工技术方案
4.1 木构建筑防护技术
4.1.1 木构件防腐处理
· 表面清洁：采用软毛刷（尼龙丝直径0.05mm）配合去离子水轻柔清洁，局部顽固污渍使用体积分数30%乙醇溶液
· 防虫处理：在木构件隐蔽部位钻孔（直径5mm，深度30mm），注入环保型防虫剂（硼酸锌复合剂，浓度8%），每立方米木材用量不低于500ml
· 防腐加固：对腐朽深度＜1/3的构件采用环氧树脂（E44型）渗透加固，压力控制在0.2-0.3MPa，渗透深度不小于20mm
4.1.2 屋面防护修缮
· 瓦件处理：原有瓦件分类编号，采用传统"捉节夹垄"工艺铺设，新补瓦件进行做旧处理（采用氧化铁颜料人工做色）
· 防水构造：在望板之上增设透气防水层（亚麻布+天然桐油），搭接宽度不小于100mm，沿瓦垄方向每500mm设置透气孔
· 屋脊修复：按传统做法恢复正脊、垂脊造型，脊饰构件采用传统"失蜡法"复制，与原构件误差控制在±3mm
4.2 石刻文物防护技术
4.2.1 表面脱盐处理
· 检测分析：采集石刻表面可溶性盐样本，测定氯离子、硫酸根离子含量，确定脱盐处理范围
· 脱盐工艺：采用纸浆敷贴法，使用去离子水配置的纳米级黏土悬浮液（浓度5%），敷贴厚度10mm，每24小时更换一次，直至盐含量＜0.1%
· 效果验证：脱盐前后采用电导率法检测，每10㎡布设1个检测点，电导率值需降至50μS/cm以下
4.2.2 防风化保护
· 表面预处理：使用牙科级氧化铝微粉（粒径5μm）进行干喷砂清洁，压力控制在0.1MPa
· 封护材料：采用改性硅氧烷材料（浓度3%），通过低气压喷涂工艺施工，干膜厚度控制在30-50μm
· 施工环境：作业时环境温度控制在15-25℃，相对湿度40%-60%，风速＜2m/s
4.3 文物库房防护改造
4.3.1 环境调控系统
· 恒温恒湿系统：采用风管式精密空调，温度控制精度±0.5℃，湿度控制精度±3%，换气次数6次/小时
· 空气净化：配置高效空气过滤器（H13级），PM2.5去除率≥99.95%，VOCs浓度控制在0.1mg/m³以下
· 监测系统：布设12个环境监测点，实时监测温湿度、光照度（≤50lux）、紫外线强度（≤75μW/cm²）
4.3.2 展柜防护改造
· 柜体结构：采用无酸板材制作展柜框架，表面涂刷纳米级二氧化钛光催化涂层
· 玻璃配置：6mm超白夹胶玻璃（可见光透过率≥92%，紫外线阻隔率≥99%）
· 微环境调控：独立展柜配置微型除湿装置，湿度维持在55%±5%，氧气含量控制在12%-15%
五、关键施工工艺
5.1 彩绘壁画保护工艺
1. 表面清理：
o 机械清理：使用0.1MPa压缩空气配合软毛刷
o 化学清理：局部污渍采用体积分数10%乙醇+去离子水混合溶液（1:1）
o 清理顺序：从壁画顶部开始，按"从上到下、从左到右"顺序，每次清理面积不超过0.25㎡
2. 地仗加固：
o 材料配置：纳米级氢氧化钙（粒径50nm）与丙烯酸乳液混合（质量比3:1）
o 施工方法：采用滴注法渗透，注射压力0.05MPa，针头直径0.5mm
o 固化养护：温度20±2℃，湿度60±5%，养护期不少于72小时
3. 颜料层保护：
o 封护材料：改性丙烯酸树脂（浓度2%）
o 施工工艺：空气喷涂，喷枪距离壁画表面30cm，走枪速度10cm/s
o 涂层厚度：干膜厚度5-8μm，采用无损测厚仪实时监测
5.2 木构件修复工艺
1. 构件替换：
o 新制构件采用同树种木材（经干燥处理至含水率8%-12%）
o 传统榫卯连接，榫头与卯口间隙控制在0.5-1mm
o 新旧构件接触面涂刷天然鱼鳔胶（浓度20%）
2. 裂缝修补：
o V型开槽：深度为裂缝宽度2倍，角度45°
o 填充材料：环氧树脂与木屑混合填料（配比1:3）
o 加压固化：采用专用夹具固定，压力0.3MPa，固化时间24小时
3. 表面处理：
o 打磨：从80目到400目砂纸逐级打磨
o 做旧：采用传统矿物颜料（赭石、炭黑）调配做旧溶液
o 髹涂：传统"一麻五灰"工艺，每道灰层厚度不超过0.5mm
5.3 石刻裂隙修补工艺
1. 裂隙清理：
o 使用牙科探针配合微型吸尘器清除裂隙内积尘
o 高压水冲洗（压力0.5MPa），水温控制在20±2℃
o 干燥处理：采用惰性气体（氮气）吹扫，流量10L/min
2. 修补材料配置：
o 主料：水硬性石灰（Ca(OH)₂含量≥95%）
o 骨料：石英砂（粒径0.1-0.3mm），级配1:2
o 添加剂：纳米二氧化硅（含量3%）、聚乙酸乙烯酯（含量5%）
3. 灌注工艺：
o 低压灌注：压力0.1-0.2MPa，流量5ml/min
o 分段灌注：每段长度不超过30cm，设置临时挡浆坝
o 固化监测：采用超声波探伤仪监测固化程度，24小时强度需达到3MPa
六、质量控制标准
6.1 材料质量控制
· 石材加固剂：抗压强度≥30MPa，弹性模量1.5-2.5GPa，耐老化性能（紫外照射500h）强度损失率＜10%
· 木材防腐剂：对霉菌抑制率≥99%，对蛀虫毒杀率100%，对人畜无害（LD50＞5000mg/kg）
· 涂料材料：透气性＞15g/m²·d，耐候性（人工老化1000h）色差ΔE＜3
6.2 施工质量验收标准
项目
允许偏差
检测方法
检验频率
木构件安装
±2mm
全站仪三维扫描
每个构件3点
壁画修复平整度
≤0.5mm/m²
靠尺+塞尺
每5㎡1点
石刻修补色差
ΔE＜5
色差仪
每10㎡3点
环境温湿度
±2℃/±5%
温湿度记录仪
连续监测
6.3 质量检测方法
· 无损检测：采用红外热成像仪检测壁画空鼓，采用超声波探伤检测木构件内部缺陷
· 取样检测：每个批次材料取样3组，进行力学性能测试，取样位置远离文物本体
· 第三方检测：邀请具有文物保护工程质量检测资质的机构进行全过程监督检测
七、安全防护措施
7.1 文物安全防护
· 物理隔离：设置双层防护栏（内层软质隔离，外层硬质隔离），隔离距离≥1.5m
· 作业监护：每个作业面配备1名文物保护员，实时监控施工影响
· 应急防护：配备文物应急保护箱（含去离子水、无酸纸、急救黏合剂等）
7.2 消防安全措施
· 动火管理：焊接作业办理动火许可证，配备2个ABC干粉灭火器（4kg），设置接火斗
· 易燃材料：油漆、稀料等危险品设置专用库房，与文物区距离≥50m，存储量不超过100L
· 消防通道：保持消防通道宽度≥3m，严禁堆放材料，每日施工前检查通道畅通情况
7.3 应急预案
· 文物损伤应急处理：
1. 立即停止作业，保护现场
2. 采用无酸纸覆盖受损部位
3. 文物保护工程师现场评估
4. 启动专项修复方案
· 自然灾害应对：
1. 台风预警：提前加固脚手架，移除高空材料
2. 暴雨预警：检查排水系统，配备应急抽水泵（流量50m³/h）
3. 地震预警：立即疏散人员，关闭电源，检查文物位移情况
八、施工进度计划
8.1 横道图计划（关键节点）
· 第1-15天：文物现状勘察与检测
· 第16-30天：A区木构防腐处理
· 第31-60天：B区石刻脱盐与防风化处理
· 第61-80天：A区彩绘壁画保护
· 第81-100天：C区民居修缮工程
· 第101-120天：D区文物库房改造
· 第121-135天：工程验收与整改
8.2 进度保证措施
· 资源保障：关键材料提前备货（至少30天用量），备用设备不少于1台套
· 技术保障：对复杂工艺提前进行工艺试验（如石刻修补材料需进行28天耐久性测试）
· 制度保障：实行周进度考核与月进度奖惩制度，延误超3天启动预警机制
九、环境保护措施
9.1 施工废弃物处理
· 分类收集：设置4类废弃物收集点（建筑垃圾、生活垃圾、危险废物、可回收物）
· 危险废物：废化学品、涂料桶等交由有资质单位处理，转移执行"五联单"制度
· 粉尘控制：施工现场PM10浓度控制在0.5mg/m³以下，采取湿法作业+雾炮降尘
9.2 噪声与振动控制
· 噪声限值：昼间≤55dB，夜间≤45dB（文物展示区）
· 减振措施：破碎机等设备设置减振基础，与文物本体距离≥30m
· 作业时间：噪声作业安排在9:00-11:30、14:00-16:30，避开游客高峰期
9.3 水土保持
· 排水系统：设置沉淀池（三级，总容积5m³），排放水质SS≤100mg/L
· 地表保护：施工区域地表铺设防渗膜（HDPE材质，厚度1.5mm）
· 植被恢复：临时占地植被恢复率100%，选用本地物种
十、文物保护专项措施
10.1 施工期间文物监测
· 微环境监测：布设24个温湿度监测点，数据实时传输至监控中心，超标自动报警
· 结构监测：木构建筑设置12个位移监测点，精度0.1mm，每日监测2次（早8点、晚6点）
· 振动监测：在文物本体10m范围内设置振动传感器，限值≤65dB，持续时间≤5分钟
10.2 传统工艺保护措施
· 工匠培训：对参与传统工艺施工的人员进行岗前培训，考核合格方可上岗
· 工艺记录：采用影像（4K分辨率）+文字+图纸方式记录传统工艺全过程
· 技艺传承：每个传统工艺环节配备1名非遗传承人现场指导
10.3 文物展示保障
· 临时展览：施工区域文物临时迁移至备用展厅，配备同等防护条件
· 参观通道：设置环形参观通道，距离施工区域≥3m，配备讲解说明牌
· 开放时间：保证每日开放时间不少于6小时（9:00-17:00），重要节假日正常开放
十一、验收标准与流程
11.1 验收依据
· 《文物保护工程管理办法》（文化部令第26号）
· 《古建筑木结构维护与加固技术规范》（GB 50165-2008）
· 《文物建筑彩绘保护修复技术要求》（WW/T 0040-2012）
· 《石质文物保护工程勘察规范》（GB/T 51017-2014）
11.2 验收内容
· 工程资料：施工记录、检测报告、材料合格证等28项资料
· 实体质量：文物本体保护效果、防护措施耐久性、外观协调性
· 功能性能：环境调控系统运行效果、安防系统响应速度、展示功能完善度
11.3 验收程序
1. 施工单位自检（提交自检报告及完整资料）
2. 监理单位验收（出具质量评估报告）
3. 第三方检测（出具专项检测报告）
4. 业主组织验收（邀请文物保护专家5-7人组成验收组）
5. 整改复查（对验收提出的问题进行整改，期限不超过15天）
6. 竣工验收备案（向文物主管部门申请备案）
十二、工程保修与维护
12.1 保修范围与期限
· 主体工程：保修期限5年（木构加固、石刻防护、环境系统）
· 附属工程：保修期限2年（展柜制作、安防设备、装饰装修）
· 特殊材料：提供10年质量保证书（进口防护剂、专用修复材料）
12.2 维护保养计划
· 日常维护：每周进行一次表面清洁、设备巡检
· 定期检测：每季度进行一次环境参数检测、防护效果评估
· 年度检修：每年进行一次全面检测，包括材料性能、结构稳定性、系统运行状况
12.3 技术档案管理
· 档案内容：包含文物原始资料、施工记录、检测报告、保护图纸等
· 存储方式：纸质档案（原件）+电子档案（备份3份，异地存储）
· 查阅制度：建立严格的档案查阅制度，需经文物保护负责人批准
本方案实施过程中，将严格遵循"不改变文物原状"原则和"最小干预"原则，所有施工工艺和材料均经过前期试验验证，确保文物本体安全。施工全过程接受文物主管部门、监理单位及社会公众监督，定期发布工程进展信息，确保工程质量达到文物保护特级标准。
