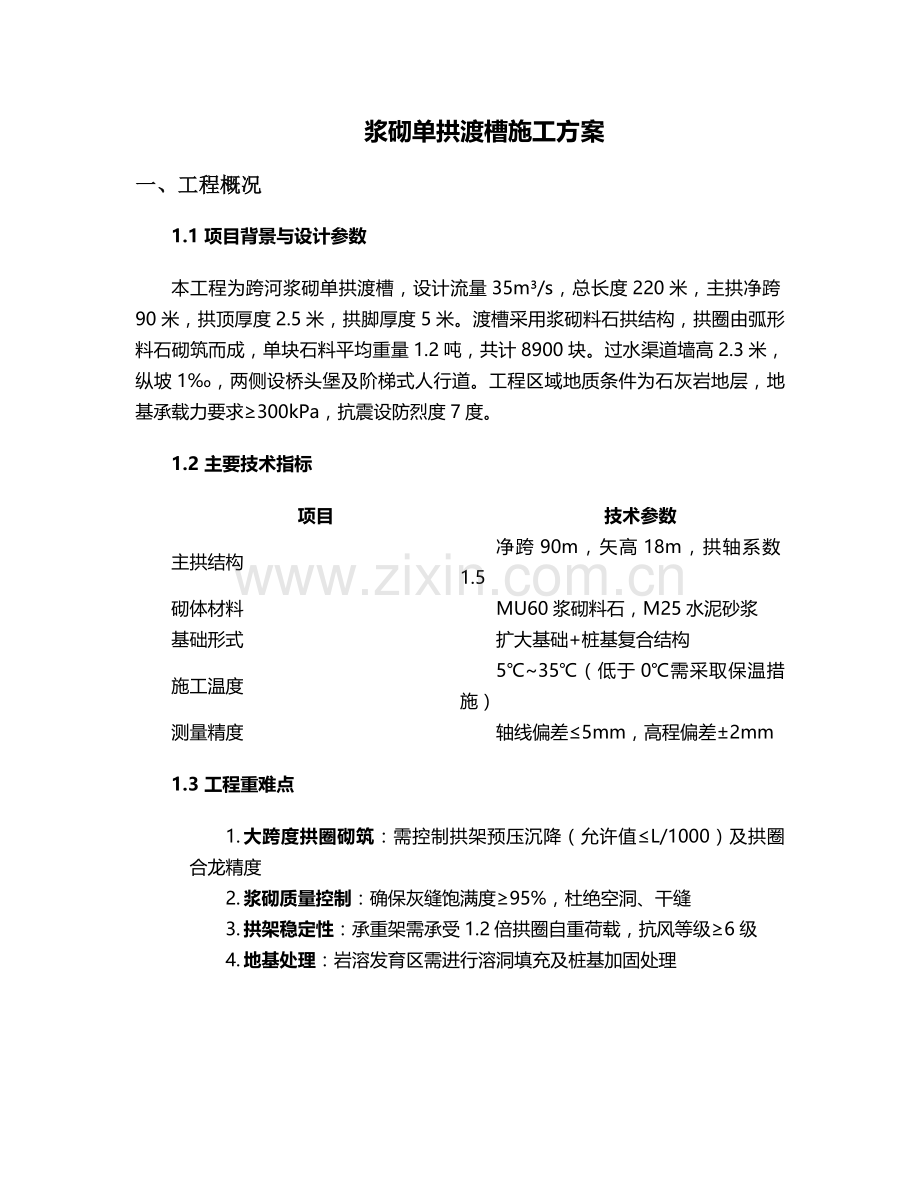

浆砌单拱渡槽施工方案
一、工程概况
1.1 项目背景与设计参数
本工程为跨河浆砌单拱渡槽，设计流量35m³/s，总长度220米，主拱净跨90米，拱顶厚度2.5米，拱脚厚度5米。渡槽采用浆砌料石拱结构，拱圈由弧形料石砌筑而成，单块石料平均重量1.2吨，共计8900块。过水渠道墙高2.3米，纵坡1‰，两侧设桥头堡及阶梯式人行道。工程区域地质条件为石灰岩地层，地基承载力要求≥300kPa，抗震设防烈度7度。
1.2 主要技术指标
项目
技术参数
主拱结构
净跨90m，矢高18m，拱轴系数1.5
砌体材料
MU60浆砌料石，M25水泥砂浆
基础形式
扩大基础+桩基复合结构
施工温度
5℃~35℃（低于0℃需采取保温措施）
测量精度
轴线偏差≤5mm，高程偏差±2mm
1.3 工程重难点
1. 大跨度拱圈砌筑：需控制拱架预压沉降（允许值≤L/1000）及拱圈合龙精度
2. 浆砌质量控制：确保灰缝饱满度≥95%，杜绝空洞、干缝
3. 拱架稳定性：承重架需承受1.2倍拱圈自重荷载，抗风等级≥6级
4. 地基处理：岩溶发育区需进行溶洞填充及桩基加固处理

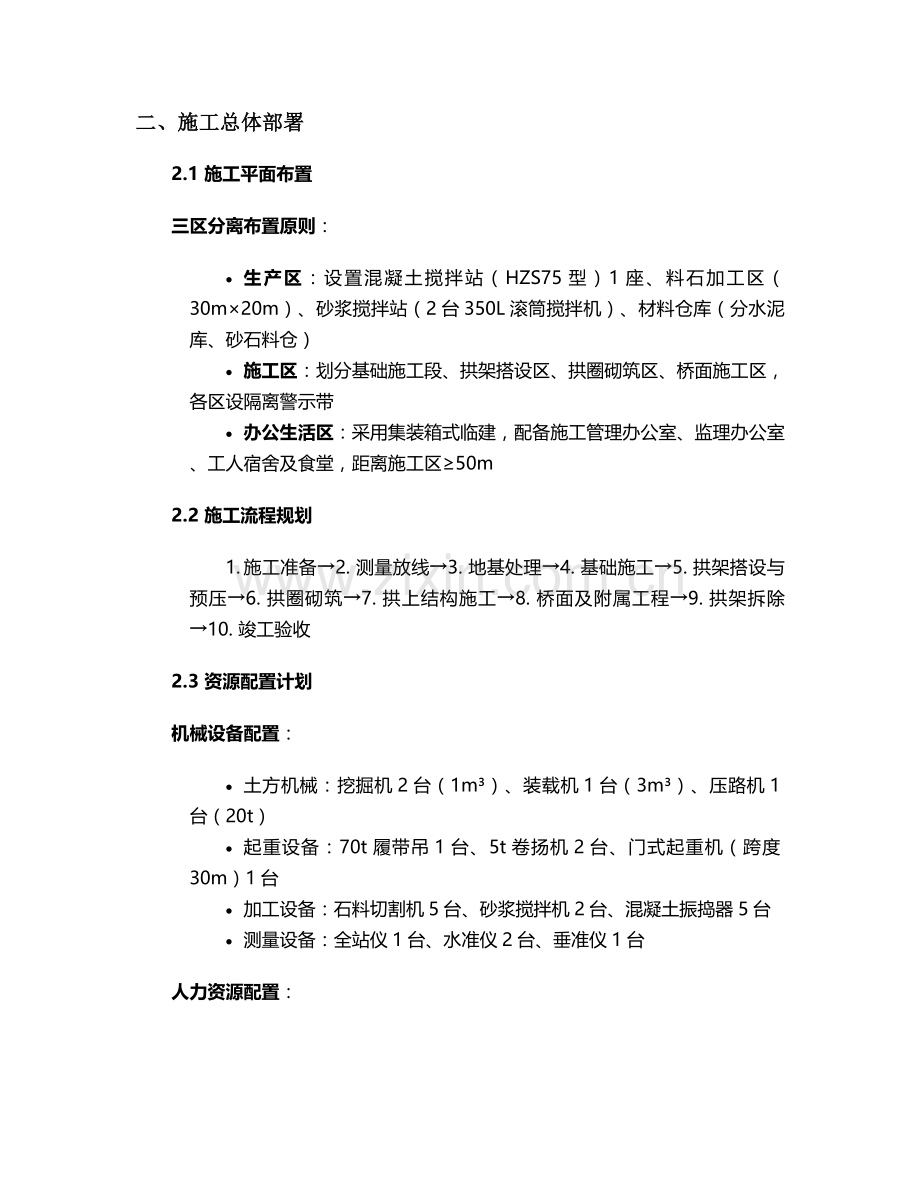

二、施工总体部署
2.1 施工平面布置
三区分离布置原则：
· 生产区：设置混凝土搅拌站（HZS75型）1座、料石加工区（30m×20m）、砂浆搅拌站（2台350L滚筒搅拌机）、材料仓库（分水泥库、砂石料仓）
· 施工区：划分基础施工段、拱架搭设区、拱圈砌筑区、桥面施工区，各区设隔离警示带
· 办公生活区：采用集装箱式临建，配备施工管理办公室、监理办公室、工人宿舍及食堂，距离施工区≥50m
2.2 施工流程规划
1. 施工准备→2. 测量放线→3. 地基处理→4. 基础施工→5. 拱架搭设与预压→6. 拱圈砌筑→7. 拱上结构施工→8. 桥面及附属工程→9. 拱架拆除→10. 竣工验收
2.3 资源配置计划
机械设备配置：
· 土方机械：挖掘机2台（1m³）、装载机1台（3m³）、压路机1台（20t）
· 起重设备：70t履带吊1台、5t卷扬机2台、门式起重机（跨度30m）1台
· 加工设备：石料切割机5台、砂浆搅拌机2台、混凝土振捣器5台
· 测量设备：全站仪1台、水准仪2台、垂准仪1台
人力资源配置：
· 管理人员：项目经理1人、技术负责人1人、施工员3人、质检员2人、安全员2人
· 作业人员：石工50人（持证上岗）、普工60人、钢筋工15人、架子工20人、机械操作工10人
三、主要施工工艺
3.1 地基处理与基础施工
3.1.1 地基处理
1. 清表与碾压：清除地表植被及松散土层，开挖至中风化岩层，采用20t压路机碾压3遍，压实度≥93%
2. 溶洞处理：对勘察发现的溶洞采用C20混凝土填充，顶部覆盖300mm厚片石垫层，溶洞直径＞2m时设置Φ1.2m钻孔灌注桩（桩长≥8m）
3. 桩基施工：在拱脚位置布置Φ1.5m钻孔灌注桩，桩长20m，桩距3m，采用间隔施工法（跳桩施工），桩位偏差控制≤50mm
3.1.2 基础施工
1. 扩大基础浇筑：分两次浇筑C30混凝土，第一次浇筑至拱脚以下1.5m，间隔7天后浇筑剩余部分，设置Φ16@200钢筋网片
2. 台身施工：采用浆砌料石砌筑，分层高度300mm，每层设置拉结石（长×宽×厚=800×300×200mm），间距≤2m，灰缝宽度20~30mm
3. 沉降观测：在基础四角及中心设置沉降观测点，施工期间每3天观测一次，沉降速率稳定在≤2mm/天时方可进行上部结构施工
3.2 拱架搭设与预压
3.2.1 拱架设计
采用满堂式钢管脚手架（Φ48×3.5mm），立杆间距：横向600mm、纵向900mm，步距1200mm。设置双向剪刀撑（间距≤6m），扫地杆距地面200mm，顶部设可调顶托（伸出长度≤300mm）。拱架顶部铺设150×150mm方木作为分配梁，其上安装弧形钢模板（厚度6mm）。
3.2.2 拱架搭设工艺
1. 地基硬化：搭设区域浇筑100mm厚C15混凝土垫层，设置排水坡度3%
2. 立杆定位：按设计间距弹线放样，立杆底部设50×100mm木垫板
3. 架体搭设：采用"先中间后两侧"搭设顺序，立杆垂直度偏差≤H/1000，横杆水平偏差≤10mm
4. 模板安装：弧形模板分块拼装（每块宽1.2m），接缝处贴5mm厚海绵条，模板拼缝错台≤2mm
3.2.3 预压施工
1. 预压荷载：按拱圈自重1.2倍加载（总荷载约4320kN）
2. 加载程序：分三级加载（50%→80%→100%），每级持荷24小时，监测沉降值
3. 沉降观测：布置9个观测点（拱顶1点、L/4处2点、拱脚2点），允许沉降值≤30mm，卸载后残余变形≤10mm
4. 预拱度设置：根据预压结果设置预拱度，拱顶起拱值30mm，按二次抛物线分配
3.3 拱圈砌筑施工
3.3.1 石料加工与验收
1. 料石加工：采用花岗岩料石，加工成弧形块体，外露面进行细凿处理（平整度≤5mm），每块石料标注编号及安装位置
2. 质量要求：单块重量1.0~1.5t，长×宽×厚=800×300×250mm，抗压强度≥60MPa，表面无裂纹、水锈
3. 验收标准：每批石料抽检10%进行抗压试验，棱角缺损≤5mm，尺寸偏差±10mm
3.3.2 砌筑工艺
1. 砂浆制备：
· M25水泥砂浆配合比：水泥:砂=1:3（重量比），水灰比0.5，掺加0.2%减水剂
· 搅拌时间：机械搅拌≥3min，砂浆稠度50~70mm，随拌随用（初凝前用完）
2. 拱圈砌筑：
· 砌筑顺序：从拱脚向拱顶对称砌筑，分12个工作面同步施工，每日砌筑高度≤1.2m
· 铺浆法施工：灰缝厚度20~30mm，铺浆长度≤750mm，石料坐浆饱满，大面朝下
· 错缝要求：上下层竖缝错开≥100mm，内外层交错搭接≥150mm，每隔0.7㎡设拉结石（贯通拱圈厚度）
· 合龙处理：预留合龙段（长1.5m），待拱圈砌筑至距合龙段300mm时，在低温时段（夜间2~4点）采用楔形石合龙，合龙砂浆掺加早强剂
3. 勾缝与养护：
· 采用平缝勾抹，缝宽20mm，深度30mm，勾前清理灰缝杂物并洒水湿润
· 砌筑完成后覆盖土工布洒水养护，养护期≥14天，保持表面湿润（湿度≥90%）
3.4 拱上结构施工
1. 填料施工：拱背采用级配砂石分层填筑（每层厚300mm），小型压路机碾压（压实度≥95%），两侧对称填筑（高差≤500mm）
2. 侧墙砌筑：采用MU30毛石砌筑，墙高2.3m，顶宽0.8m，底宽1.2m，设置Φ12@2000mm拉杆（长1.5m）
3. 渠道施工：内侧采用C25混凝土现浇（厚200mm），表面压光，设置伸缩缝（间距10m），缝内填沥青木板
3.5 拱架拆除
1. 拆除条件：拱圈砌筑完成≥28天，砂浆强度达100%设计值，经结构验算确认
2. 拆除顺序：从拱顶向拱脚对称拆除，分区分段进行，每段长度≤6m
3. 监控要求：拆除期间监测拱圈沉降（每小时1次），沉降速率≤2mm/h，总沉降≤15mm
四、质量控制措施
4.1 原材料质量控制
1. 石料：每2000块为一批次，进行抗压强度、抗冻性试验，不合格批次严禁使用
2. 水泥：采用P.O42.5级水泥，进场需提供出厂合格证，存储期≤3个月，受潮结块水泥禁用
3. 砂：采用中砂（细度模数2.5~3.0），含泥量≤5%，使用前过5mm筛网
4. 砂浆：每台班制作3组试块（70.7×70.7×70.7mm），28天抗压强度≥25MPa
4.2 施工过程控制
1. 测量控制：建立二等平面控制网，使用全站仪进行拱轴线监测（每日1次），轴线偏差≤5mm
2. 砌筑控制：采用"三线控制"（轴线、边线、高程线），皮数杆间距≤10m，每皮砌筑后检查平整度
3. 砂浆饱满度：采用百格网检查，每20㎡检查1点，合格率≥95%
4. 沉降观测：设置12个永久观测点，施工期每3天观测1次，运营初期每月观测1次
4.3 质量验收标准
项目
允许偏差
检查方法
拱圈轴线
±5mm
全站仪测量
拱圈高程
±20mm
水准仪测量
灰缝厚度
20~30mm
尺量（每5m测1点）
表面平整度
≤8mm
2m靠尺检查
砌体强度
≥设计值
回弹法检测
五、安全施工措施
5.1 高空作业防护
1. 搭设双层防护网（高度1.2m，张挂密目安全网），作业人员佩戴双钩安全带
2. 拱架搭设设置作业平台（宽1.2m），满铺脚手板，设18cm高挡脚板
3. 严禁交叉作业，设置警戒区（半径10m），设专人监护
5.2 拱架安全控制
1. 立杆基础设排水设施，防止积水浸泡
2. 搭设完成后进行荷载试验（1.1倍设计荷载），持荷1小时检查稳定性
3. 遇6级以上大风、暴雨等恶劣天气停止作业，对拱架采取加固措施
5.3 机械设备安全
1. 起重设备设置限位器、防脱钩装置，每日检查钢丝绳磨损情况（断丝≤10%）
2. 施工用电采用TN-S系统，配电箱设漏电保护器（动作电流≤30mA）
3. 石料运输车辆限速5km/h，卸料设挡车装置
5.4 应急预案
1. 配备应急物资：急救箱、担架、灭火器、应急照明等
2. 成立应急小组（10人），每月进行应急演练（模拟拱架失稳、高处坠落等事故）
3. 现场设置医务室，配备专职医护人员，与就近医院建立联动机制
六、施工进度计划
6.1 关键线路
施工准备（15天）→地基处理（30天）→基础施工（45天）→拱架搭设（20天）→拱圈砌筑（60天）→拱上结构（40天）→竣工验收（15天），总工期225天
6.2 进度保障措施
1. 采用平行作业法：基础施工与拱架加工同步进行，拱圈砌筑与石料加工并行
2. 资源保障：储备30%备用材料，高峰期增加作业班组（2个班组轮换施工）
3. 进度考核：每周召开进度例会，延误超3天制定赶工措施（增加人员、延长作业时间）
七、环境保护措施
1. 噪声控制：夜间施工（22:00-6:00）禁止使用强噪声设备，必要时设置隔音屏障
2. 粉尘防治：搅拌站设喷雾降尘系统，运输车辆覆盖篷布，出入车辆冲洗轮胎
3. 废水处理：设置沉淀池（三级，总容积50m³），施工废水处理后回用
4. 固废处理：建筑垃圾分类堆放，可利用石料回收再利用，生活垃圾集中清运
八、验收标准与程序
8.1 分部分项验收
1. 隐蔽工程验收：地基处理、桩基施工、拱架搭设等隐蔽工程需经监理验收签字后方可进行下道工序
2. 分项工程验收：基础、拱圈、桥面等分项工程验收合格率需达100%
3. 竣工验收：施工单位自检→监理评估→业主验收→第三方检测，主要检测项目：
o 拱圈轴线偏差（≤5mm）
o 砌体强度（回弹法检测）
o 渗漏试验（充水至设计水位，观察24小时渗漏量≤0.5L/m²·d）
8.2 档案资料要求
1. 施工记录：每日砌筑量、砂浆试块强度、沉降观测数据等
2. 质量评定资料：分项工程检验批验收记录、质量评定表
3. 竣工图：包含拱圈竣工轴线、高程等实测数据，与设计对比偏差分析
本方案针对浆砌单拱渡槽施工特点，重点突出拱圈砌筑工艺、拱架稳定性控制及质量安全保障措施，施工过程中需严格执行DL/T 5875-2024《水电水利工程渡槽施工规范》及相关标准，确保工程质量符合设计要求。
