浦江路污水管网施工方案
一、工程概况
1.1 项目背景
浦江路位于城市南部新区，全长2.8公里，道路红线宽度36米。现状道路下方未敷设污水管网，周边居民区及商业区污水通过临时管道排入雨水系统，导致水体污染问题突出。本工程旨在新建DN400-DN800污水管网，解决区域排水问题，改善城市水环境质量。
1.2 主要工程量
项目名称
规格型号
单位
数量
备注
HDPE双壁波纹管
DN400
米
1800
SN8级
HDPE双壁波纹管
DN600
米
850
SN8级
HDPE双壁波纹管
DN800
米
150
SN8级
钢筋混凝土检查井
Φ1000
座
56
含井筒及井盖
钢筋混凝土检查井
Φ1200
座
28
含井筒及井盖
沉泥井
Φ1500
座
12
间隔500米设置
顶管工作井
6m×4m
座
3
深度8-10m
顶管接收井
4m×3m
座
3
深度8-10m

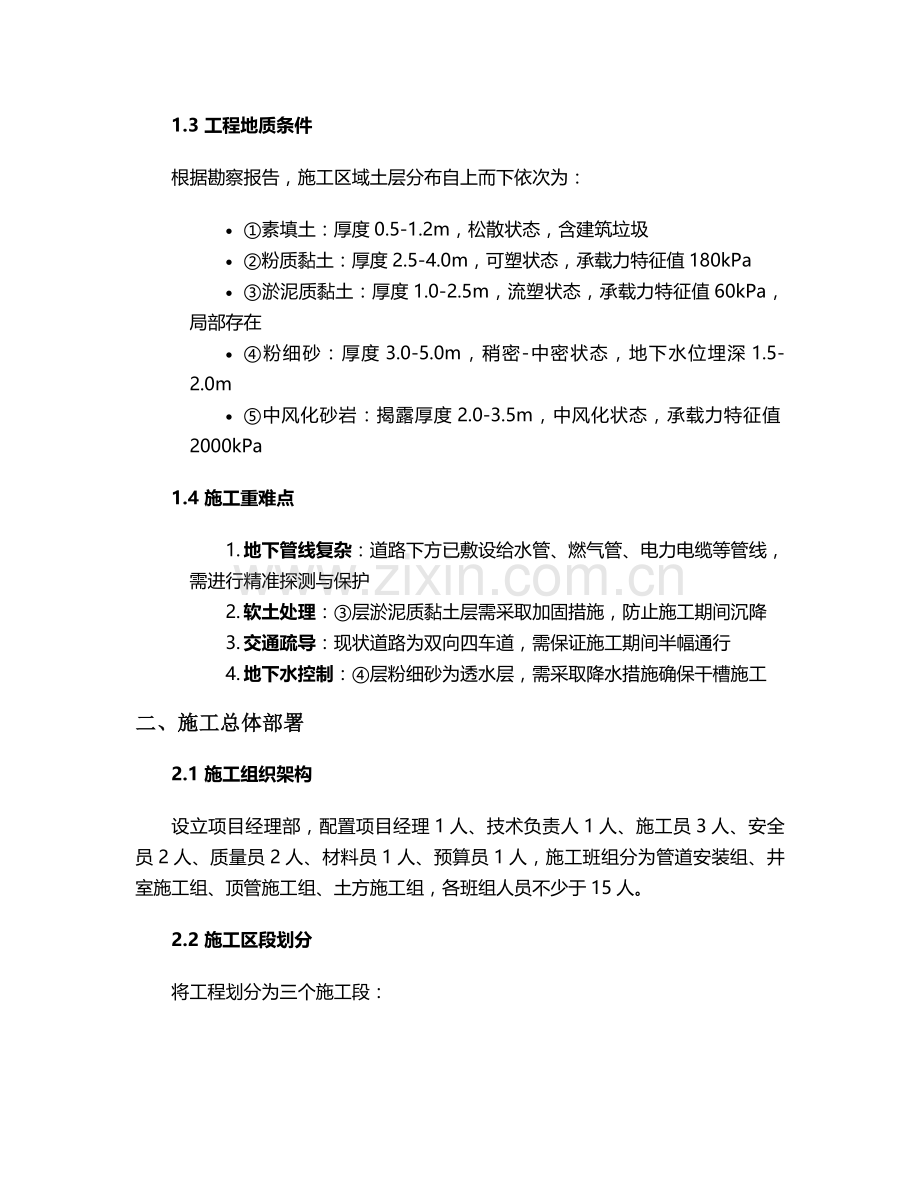

1.3 工程地质条件
根据勘察报告，施工区域土层分布自上而下依次为：
· ①素填土：厚度0.5-1.2m，松散状态，含建筑垃圾
· ②粉质黏土：厚度2.5-4.0m，可塑状态，承载力特征值180kPa
· ③淤泥质黏土：厚度1.0-2.5m，流塑状态，承载力特征值60kPa，局部存在
· ④粉细砂：厚度3.0-5.0m，稍密-中密状态，地下水位埋深1.5-2.0m
· ⑤中风化砂岩：揭露厚度2.0-3.5m，中风化状态，承载力特征值2000kPa
1.4 施工重难点
1. 地下管线复杂：道路下方已敷设给水管、燃气管、电力电缆等管线，需进行精准探测与保护
2. 软土处理：③层淤泥质黏土层需采取加固措施，防止施工期间沉降
3. 交通疏导：现状道路为双向四车道，需保证施工期间半幅通行
4. 地下水控制：④层粉细砂为透水层，需采取降水措施确保干槽施工
二、施工总体部署
2.1 施工组织架构
设立项目经理部，配置项目经理1人、技术负责人1人、施工员3人、安全员2人、质量员2人、材料员1人、预算员1人，施工班组分为管道安装组、井室施工组、顶管施工组、土方施工组，各班组人员不少于15人。
2.2 施工区段划分
将工程划分为三个施工段：
· 第一区段：K0+000-K0+900，长度900米，包含DN400-DN600管道
· 第二区段：K0+900-K1+900，长度1000米，包含DN400-DN800管道及2处顶管施工
· 第三区段：K1+900-K2+800，长度900米，包含DN400-DN600管道及1处顶管施工
2.3 施工顺序
采用"分段流水、平行作业"方式组织施工，各施工段内流程如下：
施工准备→测量放线→地下管线探测→交通疏解→基坑开挖→降水施工→管道基础施工→管道敷设→接口处理→检查井施工→闭水试验→土方回填→路面恢复→清理验收
2.4 施工平面布置
在道路两侧间隔500米设置一处材料堆放区，每处面积约300㎡，采用2.0m高彩钢板围挡隔离。施工临时用水从周边市政消火栓接入，设置50m³蓄水池；施工临时用电从附近变压器接入，设置3台315KVA临时配电箱，沿线每500米设置分配电箱。
三、主要施工方法
3.1 测量放线
1. 控制网建立：采用全站仪建立平面控制网，沿道路中线每200米设置一个导线点，采用水准仪建立高程控制网，闭合差控制在±20√L mm以内。
2. 管线定位：根据设计图纸，采用GPS定位仪放出管道中心线，每隔10米设置一个中线桩，同时放出基坑开挖边线，并用白灰撒出轮廓线。
3. 高程控制：在检查井位置设置高程控制桩，标注管道设计高程及开挖深度，采用水准仪进行高程测量，确保管道坡度符合设计要求（i=0.003-0.005）。
3.2 地下管线探测与保护
1. 探测方法：采用RD8000管线探测仪对地下管线进行探测，结合人工探坑验证，探测内容包括管线位置、埋深、走向及规格。
2. 保护措施：
o 给水管、燃气管：采用钢板桩+横撑支护，距离管道1.5m范围内采用人工开挖
o 电力电缆、通信光缆：设置警示标志，采用槽钢防护架进行保护，严禁机械开挖
o 重要管线：编制专项保护方案，报产权单位审批后实施，必要时进行迁改
3.3 基坑开挖与支护
1. 开挖方式：
o DN400-DN600管道：采用0.5:1放坡开挖，基坑深度3.0m以内
o DN800管道：采用1:1放坡+钢板桩支护，钢板桩采用SP-IV型拉森桩，长度6m
o 检查井：采用Φ1200mm圆形基坑，1:0.3放坡开挖，深度超过4m时设置一道钢支撑
2. 开挖要求：
o 机械开挖至基底以上20cm，剩余部分采用人工清理，避免超挖
o 基坑两侧设置排水沟和集水井，集水井尺寸1.0m×1.0m×1.5m，配置Φ100mm潜水泵排水
o 基坑周边设置1.2m高防护栏杆，刷红白警示漆，悬挂安全警示标志
3.4 降水施工
1. 轻型井点降水：在粉细砂层分布区域，采用轻型井点降水，井点管采用Φ50mm钢管，长度6m，间距1.5m，总管采用Φ100mm钢管，真空泵抽排水，确保地下水位降至基底以下0.5m
2. 管井降水：在顶管工作井及接收井位置，设置管井降水，管井直径Φ200mm，深度15m，配置深井潜水泵，单井出水量≥20m³/h
3.5 管道基础施工
1. 地基处理：
o 粉质黏土层：直接采用压路机压实，压实度≥93%
o 淤泥质黏土层：采用换填碎石处理，换填厚度50cm，分层压实
o 粉细砂层：采用级配砂石换填，厚度80cm，压实度≥95%
2. 基础施工：
o DN400-DN600管道：采用15cm厚C15混凝土基础，宽度为管道外径+30cm
o DN800管道：采用20cm厚C20混凝土基础，配置Φ10@200双向钢筋
o 基础每隔15m设置一道伸缩缝，缝宽2cm，填塞沥青麻絮
3.6 管道敷设
1. HDPE双壁波纹管安装：
o 管材检查：检查管材外观、规格及压力等级，确保符合设计要求
o 敷设方法：采用人工配合机械下管，吊点设置在管材1/4处，严禁单点起吊
o 接口处理：采用橡胶圈承插连接，接口前清理承插口，涂抹润滑剂，采用专用紧绳器进行连接，确保橡胶圈到位
o 管道位置调整：采用水准仪控制高程，中心线偏差≤10mm，高程偏差≤±20mm
2. 顶管施工：
o 工作井施工：采用沉井法施工，分节浇筑混凝土，每节高度2.5m，采用液压抓斗挖土下沉
o 顶进设备：采用200T液压千斤顶，配套激光导向系统，顶进速度控制在50-100mm/min
o 管节安装：采用F型接口钢筋混凝土管，管节长度2.5m，接口采用橡胶圈密封，顶进过程中及时注浆减阻
o 接收井施工：采用钢板桩支护，人工开挖至设计标高，设置钢筋混凝土底板
3.7 检查井施工
1. 钢筋混凝土检查井：
o 垫层：10cm厚C10混凝土垫层
o 底板：20cm厚C25混凝土底板，配置Φ12@150双向钢筋
o 井壁：采用C25混凝土浇筑，厚度20cm，配置Φ10@200竖向钢筋和Φ8@200水平钢筋
o 井筒：采用预制混凝土井筒，直径Φ700mm，高度根据路面标高调整
o 井盖：采用重型球墨铸铁井盖，与路面齐平
2. 防水处理：
o 井壁内外侧涂刷水泥基渗透结晶型防水涂料，厚度≥1.0mm
o 管道与井壁连接处采用膨胀橡胶止水条密封，外侧采用防水砂浆抹面
3.8 闭水试验
1. 试验条件：管道安装完成后，检查井砌筑完毕，养护7天以上
2. 试验方法：
o 分段试验：每3个井段为一个试验段，采用砖砌封堵管口
o 注水浸泡：向管道内注水，水位达到试验水头后浸泡24小时
o 渗水量测定：观察30分钟，渗水量计算采用公式Q=W/(T·L)，DN400管道允许渗水量≤20m³/(24h·km)，DN600管道≤26m³/(24h·km)，DN800管道≤30m³/(24h·km)
3.9 土方回填
1. 回填材料：采用素土或级配砂石，含泥量≤15%，粒径≤10cm
2. 回填要求：
o 管道两侧对称回填，分层夯实，每层厚度20cm
o 管顶以上50cm范围内采用人工夯实，压实度≥90%
o 管顶50cm以上采用机械压实，压实度≥95%
o 回填过程中严禁使用建筑垃圾或冻土块
3.10 路面恢复
1. 基层恢复：采用20cm厚5%水泥稳定碎石基层，压实度≥98%
2. 面层恢复：
o 机动车道：4cm厚AC-13C细粒式沥青混凝土+6cm厚AC-20C中粒式沥青混凝土
o 非机动车道：3cm厚AC-13C细粒式沥青混凝土+5cm厚AC-20C中粒式沥青混凝土
3. 路面标线：恢复道路标线，采用热熔型反光标线，厚度1.8mm
四、施工进度计划
4.1 工期安排
总工期180天，具体工期计划如下：
· 施工准备：10天
· 第一区段施工：50天
· 第二区段施工：60天（含顶管施工30天）
· 第三区段施工：45天（含顶管施工20天）
· 清理验收：15天
4.2 进度保证措施
1. 资源保障：投入2套管道施工设备，3个施工班组平行作业，确保人员、机械满足施工需求
2. 进度控制：每周召开进度例会，对比计划进度与实际进度，偏差超过5%时采取纠偏措施
3. 夜间施工：在交通疏导允许的情况下，开展夜间施工，主要进行管道安装及土方回填作业
4. 雨季施工：提前储备防雨物资，基坑周边设置排水沟，雨后及时排水并晾晒基坑
五、质量保证措施
5.1 原材料质量控制
1. 材料进场检验：对管材、钢材、水泥等主要材料进行进场检验，查验产品合格证、出厂检验报告，并按规定进行抽样送检，合格后方可使用
2. 材料存储：HDPE管材存放于平整场地，堆放高度不超过2层，远离火源；钢筋、水泥等材料设置防雨棚，分类堆放并标识
5.2 施工过程质量控制
1. 测量控制：每道工序施工前进行测量复核，管道中心线、高程偏差控制在规范允许范围内
2. 混凝土施工：严格控制配合比，坍落度检测每台班不少于2次，混凝土试块留置数量符合规范要求，强度达到设计值的100%后方可进行后续施工
3. 接口质量：HDPE管接口采用专用工具检查，确保橡胶圈密封良好；顶管接口注浆饱满，无渗漏现象
4. 隐蔽工程验收：基坑验槽、管道基础、管道敷设等隐蔽工程，经监理工程师验收合格后方可进行下道工序施工
5.3 质量通病防治
1. 管道轴线偏差：采用激光导向仪控制，每50m设置一个轴线控制桩
2. 管道渗漏：严格检查管材质量，接口施工前清理干净，橡胶圈安装到位
3. 检查井沉降：井周回填采用级配砂石，分层夯实，压实度≥96%，设置沉降观测点进行监测
六、安全文明施工措施
6.1 安全管理措施
1. 安全教育培训：对所有施工人员进行三级安全教育培训，特种作业人员持证上岗
2. 安全技术交底：每道工序施工前进行安全技术交底，履行签字手续
3. 基坑安全：设置基坑变形监测点，监测频率每天1次，变形速率超过5mm/d时停止施工并采取加固措施
4. 临时用电：采用TN-S接零保护系统，配电箱实行"三级配电两级保护"，定期进行接地电阻测试
6.2 文明施工措施
1. 围挡设置：采用2.5m高彩钢板围挡，围挡底部设置20cm高砖砌挡水墙，围挡上设置喷淋系统降尘
2. 扬尘控制：施工现场出入口设置洗车平台，土方运输车辆必须覆盖篷布，裸露土方采用防尘网覆盖
3. 噪声控制：昼间噪声≤70dB，夜间噪声≤55dB，噪声超标时采取隔声措施，夜间施工办理夜间施工许可证
4. 垃圾分类：设置可回收垃圾、不可回收垃圾及危险废物分类垃圾桶，及时清运建筑垃圾
6.3 交通疏导措施
1. 交通组织方案：采用半幅施工半幅通行的交通组织方式，设置临时交通标志、标线及隔离设施
2. 交通疏导人员：每个施工段设置2名交通疏导员，佩戴反光背心及指挥旗，高峰期（7:30-9:00，17:30-19:00）增加疏导人员
3. 临时道路：临时通行道路宽度不小于4.5m，采用20cm厚C30混凝土浇筑，设置双向两车道
七、环境保护措施
7.1 水污染防治
1. 施工废水处理：设置沉淀池，施工废水经沉淀后回用，不外排
2. 生活污水处理：设置移动厕所，生活污水经化粪池处理后由环卫部门清运
3. 防止油污泄漏：机械设备维修保养时设置接油盘，防止油污污染土壤
7.2 大气污染防治
1. 扬尘监测：在施工现场设置PM10在线监测设备，监测数据实时上传
2. 降尘措施：每天对施工现场及周边道路进行洒水降尘，洒水频率不少于4次/d
3. 废气排放：施工机械选用低排放设备，禁止使用冒黑烟的机械设备
7.3 土壤保护
1. 表土剥离：对占用绿地的施工区域，进行表土剥离，剥离厚度30cm，集中堆放并用于后期绿化恢复
2. 防止土壤污染：油料、化学品等危险品设置专用库房，地面进行防渗处理
3. 植被恢复：施工完成后及时恢复道路两侧绿化带，选用本地物种进行绿化
八、应急预案
8.1 基坑坍塌应急预案
1. 预警启动：当基坑变形超过预警值或出现裂缝时，立即启动应急预案
2. 应急措施：
o 立即组织人员疏散，设置警戒区域
o 采用速凝混凝土回填基坑，防止坍塌扩大
o 对周边建筑物进行沉降监测，必要时组织居民疏散
3. 应急物资：储备200m³沙袋、100m钢板桩、5台潜水泵及应急照明设备
8.2 地下管线破裂应急预案
1. 燃气泄漏：立即停止施工，撤离人员，关闭上下游阀门，通知燃气公司抢修，严禁明火
2. 水管破裂：立即关闭阀门，组织排水，采用钢板桩支护，通知供水公司进行抢修
3. 电缆损坏：立即切断电源，设置警示标志，通知电力公司抢修，防止触电事故
8.3 防汛应急预案
1. 汛前准备：储备雨衣、雨靴、水泵等防汛物资，检查排水系统
2. 雨中巡查：安排专人巡查基坑、围挡及排水设施，发现问题及时处理
3. 雨后处置：及时排除基坑积水，检查基坑稳定性，确认安全后方可复工
九、验收标准与流程
9.1 验收标准
1. 管道工程：符合《给水排水管道工程施工及验收规范》（GB50268-2008）要求
2. 混凝土工程：符合《混凝土结构工程施工质量验收规范》（GB50204-2015）要求
3. 路面工程：符合《城镇道路工程施工与质量验收规范》（CJJ1-2008）要求
9.2 验收流程
1. 分项工程验收：每个分项工程完成后，由施工单位自检合格后报监理工程师验收
2. 分部工程验收：包含多个分项工程的分部工程，在分项工程验收合格后进行分部工程验收
3. 竣工验收：工程全部完成后，由建设单位组织设计、施工、监理等单位进行竣工验收，验收合格后签署竣工验收证书
十、结论与建议
本施工方案通过合理的施工部署、科学的施工方法及严格的质量安全控制措施，确保浦江路污水管网工程顺利实施。建议在施工过程中加强与各相关部门的协调配合，及时解决施工中出现的问题，确保工程质量、安全及工期目标的实现。同时，应重视环境保护及文明施工，减少对周边居民生活的影响，将本工程打造为优质、高效、绿色的民生工程。
