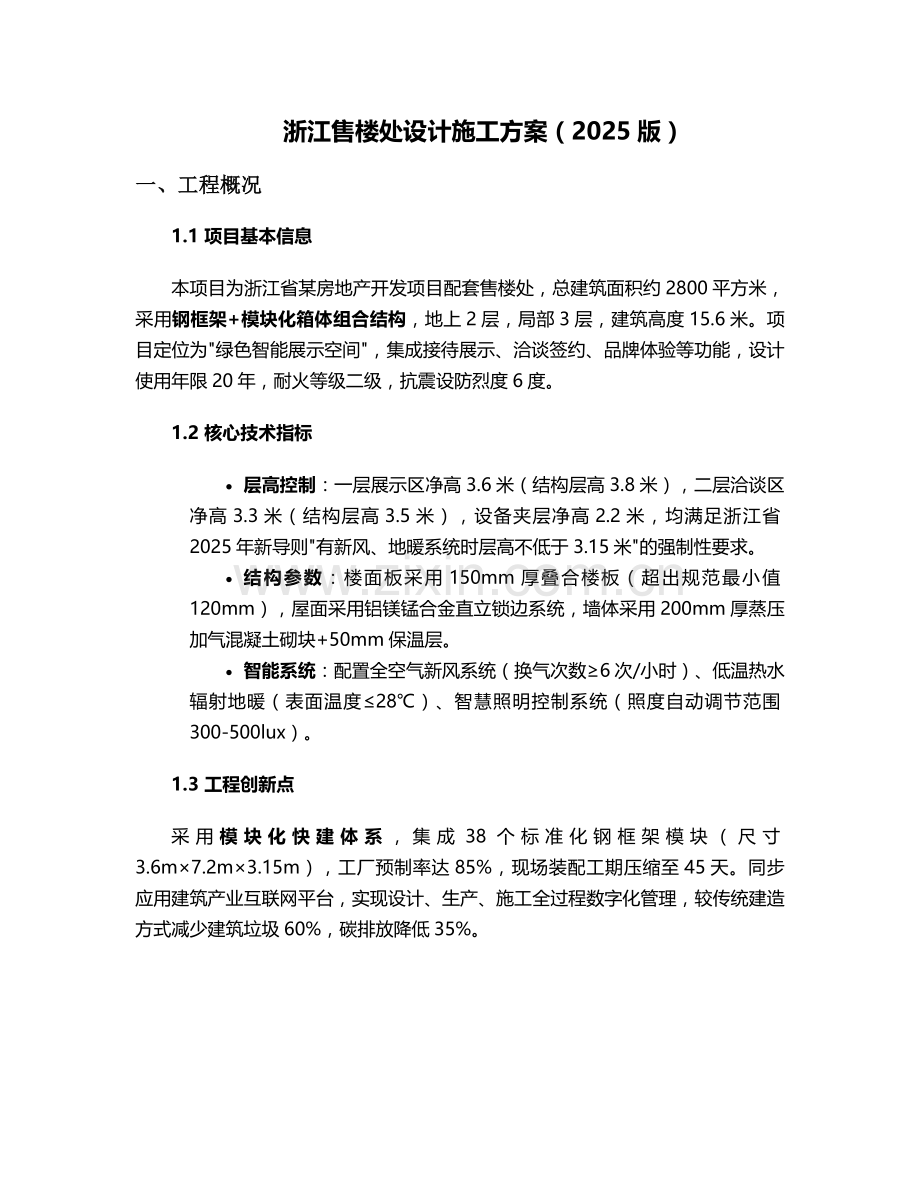

浙江售楼处设计施工方案（2025版）
一、工程概况
1.1 项目基本信息
本项目为浙江省某房地产开发项目配套售楼处，总建筑面积约2800平方米，采用钢框架+模块化箱体组合结构，地上2层，局部3层，建筑高度15.6米。项目定位为"绿色智能展示空间"，集成接待展示、洽谈签约、品牌体验等功能，设计使用年限20年，耐火等级二级，抗震设防烈度6度。
1.2 核心技术指标
· 层高控制：一层展示区净高3.6米（结构层高3.8米），二层洽谈区净高3.3米（结构层高3.5米），设备夹层净高2.2米，均满足浙江省2025年新导则"有新风、地暖系统时层高不低于3.15米"的强制性要求。
· 结构参数：楼面板采用150mm厚叠合楼板（超出规范最小值120mm），屋面采用铝镁锰合金直立锁边系统，墙体采用200mm厚蒸压加气混凝土砌块+50mm保温层。
· 智能系统：配置全空气新风系统（换气次数≥6次/小时）、低温热水辐射地暖（表面温度≤28℃）、智慧照明控制系统（照度自动调节范围300-500lux）。
1.3 工程创新点
采用模块化快建体系，集成38个标准化钢框架模块（尺寸3.6m×7.2m×3.15m），工厂预制率达85%，现场装配工期压缩至45天。同步应用建筑产业互联网平台，实现设计、生产、施工全过程数字化管理，较传统建造方式减少建筑垃圾60%，碳排放降低35%。
二、施工组织与管理
2.1 项目管理架构
项目经理部设置五大管理模块，配置BIM工程师3名、智能装备操作员5名、模块化安装专员8名，关键岗位人员均通过浙江省智能建造专项培训认证：
· 技术管理组：负责深化设计、BIM模型维护、智能技术应用指导
· 施工管理组：统筹模块化吊装、机电安装、装饰装修等作业流程
· 物资管理组：实施部品部件二维码溯源、智能仓储管理
· 质量安全组：配置AI质量巡检系统，实现关键工序100%数字化验收
· 智能运维组：提前介入设备调试，编制智慧运维手册
2.2 施工进度计划（总工期120天）
阶段划分
关键工作内容
工期（天）
技术要点
设计准备阶段
BIM深化设计、模块拆分、工厂预制
30
建立全专业协同模型，完成碰撞检测
现场准备阶段
场地硬化、临时水电、吊装平台搭设
15
地基承载力≥150kPa，设置4个吊装作业区
主体施工阶段
模块吊装、钢结构连接、机电管线接驳
45
采用无人塔吊（最大吊重12t），精度控制±5mm
装饰安装阶段
幕墙安装、室内精装、智能系统调试
25
实施"样板引路"制度，每个分项工程先做工艺样板
验收交付阶段
功能测试、环保检测、资料归档
5
室内环境检测满足GB50325-2020Ⅰ类标准
2.3 施工平面布置
三区分离规划：
· 材料堆放区：划分模块存放区（硬化+防雨棚）、散材加工区（配置除尘系统）、危险品库房（防爆型配电箱+气体检测装置）
· 作业区：设置2条模块化装配流水线，配置智能焊接机器人2台、全自动打胶机1台
· 办公区：采用集装箱式临建，配置VR安全体验馆、BIM协同管理平台
三、主要施工工艺
3.1 模块化结构施工
1. 模块制作：工厂内完成钢结构焊接（焊缝等级一级）、管线预埋（给水PE-RT管S5级）、内装饰面（冰火板墙面+防静电地板），出厂前进行水密性、气密性检测。
2. 运输吊装：采用特种平板车运输（限速60km/h），现场使用25t汽车吊+智能吊装系统（吊装角度≤60°，起吊速度0.5m/s），模块连接采用M20高强螺栓（扭矩值450N·m）。
3. 节点处理：模块接缝处填充防火岩棉（厚度100mm，燃烧性能A级），外侧采用金属盖板+耐候密封胶（位移能力±25mm），内侧设置可调节式检修口。
3.2 机电安装工程
分层分系统施工：
· 空调系统：采用四管制风机盘管（能效等级1级），风管采用镀锌钢板（厚度0.8-1.2mm），保温材料为难燃B1级橡塑（导热系数≤0.034W/m·K）。
· 电气系统：强电采用密集型母线槽（额定电流2500A），弱电采用六类非屏蔽双绞线（带宽≥250MHz），应急照明连续供电时间≥90min。
· 智能控制系统：配置DDC控制器（采样频率1Hz）、照度传感器（精度±5%）、CO₂浓度探测器（量程0-5000ppm），实现设备联动响应时间≤10秒。
3.3 装饰装修工程
1. 墙面工程：展示区采用8mm厚艺术玻璃（可见光透射比60%），背衬LED柔性灯带（色温4000K），基层做防潮处理（涂刷JS防水涂料2道，厚度≥1.5mm）。
2. 地面工程：入口大厅采用20mm厚水磨石（石子粒径5-8mm），洽谈区采用SPC锁扣地板（耐磨转数≥4000转），卫生间采用防滑地砖（摩擦系数≥0.6）。
3. 吊顶工程：采用C60轻钢龙骨（间距≤400mm）+12mm厚防水石膏板，暗藏式线性灯（显色指数Ra≥90），空调出风口采用铝合金雕花格栅（开孔率≥70%）。
四、智能建造技术应用
4.1 数字化设计与生产
· BIM全流程应用：建立建筑、结构、机电多专业协同模型（精度LOD400），碰撞检查消除386处管线冲突，生成237份数字化加工图纸。
· 智能生产线：模块钢结构采用机器人焊接工作站（焊接速度8-12mm/s），板材切割采用数控等离子切割机（精度±0.5mm），每日产能达3个标准模块。
· 数字孪生管理：搭建项目数字孪生平台，实时采集工厂生产数据（设备利用率、物料损耗率），实现生产进度可视化管控（偏差预警阈值±3%）。
4.2 智能施工装备
装备名称
技术参数
应用场景
效率提升
无人塔吊
最大工作半径55m，智能防摇系统
模块吊装
30%
地坪研磨机器人
作业宽度800mm，行走速度0-15m/min
水磨石地面打磨
200%
智能测量机器人
测角精度0.5″，测距精度1mm+1ppm
模块安装定位
150%
AR远程协助系统
延迟≤200ms，支持4K画质传输
复杂节点施工指导
50%
4.3 智慧工地系统
· 物联网监控：部署12个AI视频监控点（识别准确率≥95%），实时监测未佩戴安全帽、高空抛物等违规行为，响应时间≤10秒。
· 环境监测：配置PM2.5、噪声、温湿度传感器（采样频率1次/分钟），超标时自动启动雾炮降尘系统（覆盖率100%作业面）。
· 人员管理：采用北斗定位安全帽（定位精度1m），设置电子围栏（越界报警延迟≤5秒），实时显示各区域人员密度（预警阈值5人/㎡）。
五、质量安全与绿色施工
5.1 质量管控体系
三检制+数字化验收：
· 材料控制：模块化构件出厂前进行100%无损检测（超声探伤、回弹法强度检测），进场时核查二维码追溯信息（包含材料证明、生产记录、检测报告）。
· 工序检验：关键工序设置28个质量控制点，采用PDA端APP记录验收数据，生成电子验收单（包含现场照片、检测数据、责任人签字）。
· 功能测试：智能系统进行72小时连续运行测试，新风系统实测换气次数6.8次/小时，地暖系统升温速率≤5℃/h，均优于设计指标。
5.2 安全生产管理
双重预防机制：
· 风险分级：辨识重大危险源5项（高处作业、起重吊装等），采用JSA工作安全分析法制定控制措施，配置智能安全体验馆（包含VR坠落体验、安全带使用实训）。
· 隐患排查：应用AI安全帽（内置陀螺仪、气压传感器），实时监测高空坠落风险（响应时间≤0.5秒），每日生成安全隐患整改清单（闭环率100%）。
· 应急管理：编制12项专项应急预案，配置智能应急物资柜（实时监测物资数量，低于阈值自动报警），每季度组织防火灾、防坍塌实战演练。
5.3 绿色施工措施
· 节能技术：临建采用光伏板围挡（装机容量5kW），施工用电中可再生能源占比≥15%，办公区照明全部采用LED灯具（功率密度≤5W/㎡）。
· 节水措施：设置雨水回收系统（储水量50m³），用于场地降尘、混凝土养护（节水率30%），用水器具全部采用节水型产品（水效等级2级以上）。
· 固废处理：建筑垃圾分类存放（设置4类回收箱），模块化施工产生的建筑垃圾仅32t（传统工艺约80t），可回收率达92%，其余送至合规消纳场处理。
六、验收标准与交付
6.1 验收节点控制
验收阶段
核心验收内容
验收依据标准
模块出厂验收
尺寸偏差（±3mm）、焊缝质量、防水性能
《钢结构工程施工质量验收标准》GB50205
主体结构验收
轴线位移（≤5mm）、层高偏差（±10mm）
《混凝土结构工程施工质量验收规范》GB50204
智能系统验收
系统响应时间、数据传输准确率（≥99%）
《智能建筑工程质量验收规范》GB50339
室内环境验收
甲醛≤0.07mg/m³，TVOC≤0.45mg/m³
《民用建筑工程室内环境污染控制标准》GB50325
6.2 交付成果
· 技术资料：提供模块化构件加工图纸、BIM模型（包含材质证明、检测报告等元数据）、智能系统操作手册（含维护周期表、故障处理流程图）。
· 培训服务：对物业管理人员开展3期专项培训（智能系统操作、应急处理、日常维护），考核合格颁发结业证书。
· 保修承诺：主体结构保修5年，防水工程保修10年，智能设备提供2年免费维保（响应时间≤2小时，到场时间≤24小时）。
本方案严格遵循《浙江省住宅品质提升设计导则（2025版）》及智能建造相关标准，通过模块化快建与数字化管理的深度融合，确保项目实现"优质、高效、绿色、智能"的建设目标，可作为浙江省售楼处建设的示范工程。
