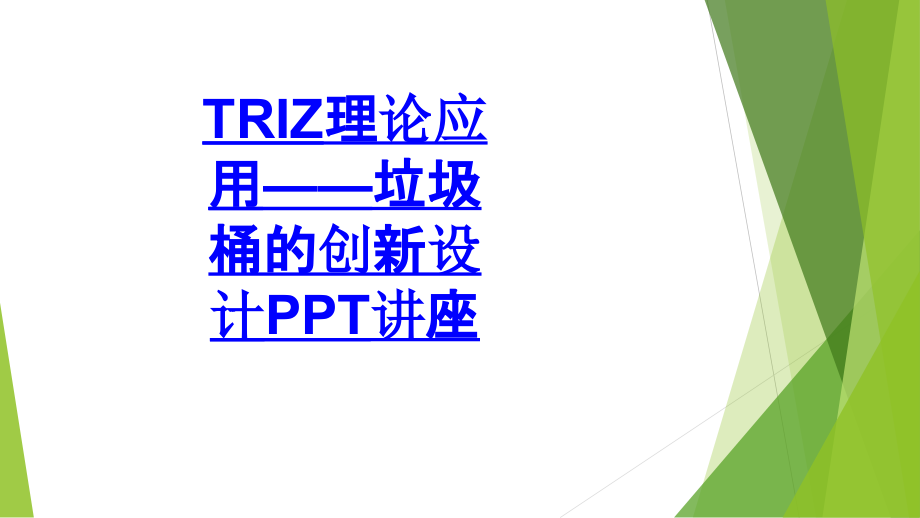

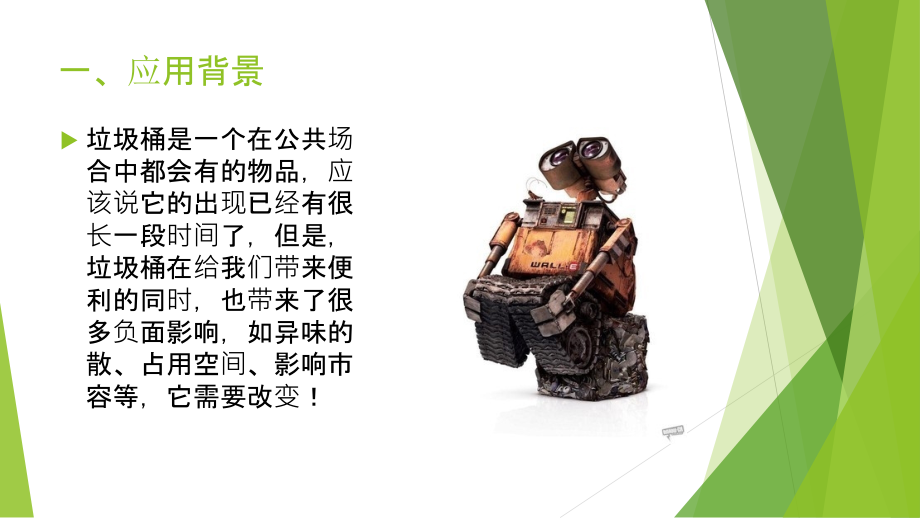

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,TRIZ理论应用垃圾桶的创新设计PPT讲座,一、应用背景,垃圾桶,是一个在,公共场合,中都会,有,的物品，应该说它的出现已经有很长一段时间了，但是，,垃圾桶在给我们带来便利的同时，也带来了很多负面影响，如异味的散、占用空间、影响市容等，它需要改变！,二、问题描述,现在市场上的,垃圾桶,主要有以下几种，如图所示：,垃圾箱现状的调查,优点：,价格便宜，制造简便,，盖子转动可以再扔垃圾后自动 遮掩，防止气味的扩散，提高了美观性；,缺点,：,1,、人手必须与垃圾桶适当接触，造成细菌感染。,2,、表面易脏，盖子上容易沾上 污渍。,3.,不能分类处理。,转动式垃圾桶,垃圾箱现状的调查,优点：,价格便宜、制造简便，投放垃圾时无需触碰垃圾桶。,缺点：,1,、气味易扩散。,2,、垃圾投放者不能准确投放的垃圾会污染环境。,3.,不能分类处理,固定式垃圾桶,垃圾桶现状的调查,优点：,便于收集，容量大，环卫工人收集方便。,缺点：,1,、样式呆板，造型生硬。,2,、小朋友够不着。,3,、占地面积大。,翻转式垃圾桶,垃圾桶现状的调查,优点：,简易的机构实现，盖子的翻转，既遮挡了气味，又美观。,缺点：,1,、需要人踩开盖子，造成时间浪费。,2,、容量小,脚踏式垃圾桶,问题总结,1.,人手与垃圾桶适当接触，收集不方便；,2.,占地面积大；,3.,异味易扩散；,4.,滋生细菌；,5.,环卫工人收集垃圾不方便，不符合人机工程；,三、问题分析,1.,解决,垃圾投放不方便,的问题,改善的技术特性参数：,38#,自动化程度,无人的情况下，及时完成垃圾的收集。,恶化的技术特性参数：,36#,系统,的复杂性,要实现自动化,必然使得装置较普通,垃圾桶,而言更加复杂。,查冲突解矩阵可知使用的解决原理是：,15,24,10,15,动态原则,1,物体的特性的变化应当在每个工作阶段都是最佳的。,2,将物体分成彼此可以相对移动的几个部分。,3,使不动的物体，成为动的。,24,中介原理,1,利用可以迁移或有传送作用的中间物体。,2,把另一个物体暂时附加给某个物体。,10,预先作用,1,预置必要的动作、功能,2,把物体预先放置在一个合适的位置以让其能及时地发挥作用而不浪费时间,解决方案：,1,，,利用,24#,利用可以迁移或有传送作用的中间物体：,垃圾桶具有自动感应功能，当人持垃圾走进时，垃圾桶盖自动开启。无需人手开启垃圾桶。有效避免了人开启垃圾桶盖时，造成的细菌感染。,2,、解决,垃圾桶易散发气味的问题,改善的技术特性参数：,31#,物体产生的有害因素,恶化的技术特性参数：,8#,静止物体的体积,查冲突解矩阵可知使用的解决原理是：,30,，,18,，,35,，,4,30,柔性外壳和薄膜原理,1,，利用软壳和薄膜替代一般的结构,2,，用软壳和薄膜使物体同外部介质隔离。,18,机械振动原则,1,，使使物体振动,2,，如果已在振动，则提高他的振动频率。,3,，利用共振频率,35,改变物体聚合态原理,这里包括的不仅是简单的过渡，例如从固态过渡到液态，还有向,假态,(,假液态,),和中间状态的过渡，例如采用弹性固体,4,增加不对称性,1,物体的对称形式转为不对称形式。,2,如果物体不是对称的，则加强它的不对称程度,解决方案：,利用,30#,用软壳和薄膜使物体同外部介质隔离,可以在制作垃圾箱的外壳时，加入合适的香料，可以在一定程度上抑制异味散发。,3.,解决垃圾桶占地大的问题,改善的技术参数：,8#,静止物体的体积,减小垃圾桶的占地面积,恶化的技术参数：,2#,静止物体的作用时间,垃圾桶的体积减小之后，使每次存放的垃圾减少，周期变短，即垃圾桶的作用时间变短。,查矛盾矩阵可知使用的解决原理是：,35,、,34,、,38,35,物理或化学参数改变原理,改变物质的物理性质或者化学形态,34,抛弃或再生原理,a.,已完成自己的使命或已无用的物体部分应当剔除,b.,消除的部分应当在工作过程中直接再生,38,强氧化剂原理,a.,用富氧空气代替普通空气,b.,用氧气代替富氧空气,解决办法：,1.,利用,35#,物理或者化学参数改变原理：,可以将收集到的垃圾进行物理压缩，使其体积减小，从而可以容纳更多的垃圾。这样即使垃圾桶的体积变小了，可也以通过物理压缩的方式减小其弊端。,4,、解决,垃圾桶带来的能耗问题,改善的技术特性参数：,38#,自动化程度,恶化的技术特性参数：,19#,运动物体的能量消耗,查冲突解矩阵可知使用的解决原理是：,2,32,13,2,抽取,/,分离,1,，将物体中“负面”的部分或特性抽取,/,分离出来,.,2,，使物体成为可组合的（易于拆卸和组装）,.,3,，增加物体被分割的程度,.,32,改变颜色,1,，改变物体或周围环境的颜色,.,2,，改变难以观察的物体或过程的透明度或可视性,.,3,，采用有颜色的添加剂，使不易观察的物体或过程容易观察到,.,13,逆向思维,1,颠倒过去解决问题的办法,.,2,使物体的活动部分改变为固定的，让固定的部分变为活动的,.,3,使物体的活动部分改变为固定的，让固定的部分变为活动的,.,解决方案：,1,，利用,2#,使物体成为可组合的：,由于添加了压缩机构，必定会导致能耗得增加，那我们需找到能源！这里，我们可以加上清洁能源,太阳电池板，利用光能来发电，形成了能源模块，形成了整个机构的一部分。,2,，利用,13#,颠倒过去解决问题的办法：,虽然用材料的气味来掩盖，时间久了，难免效果不理想，同时为了防止雨雪的进入，可加盖子，传统的用手翻或推，我们采用逆向思维，用脚往下踩，盖子往上翻，即结合了现在某些垃圾箱的优点！,四、小结,垃圾桶,是人们,社会公共场所的,必备品，我之所以会想到,垃圾桶,的创新设计，是因为,宿舍楼里有垃圾桶的位置，我不想多停留一秒，保洁人员收拾垃圾时，整个楼道的气味，实在是臭不可当！这些想法虽然现在无法实现，但这是一种趋势，我们当改变自己的时候，也就是在改变生活。,我们应该多从身边的小事出发，多观察多思考，将创新的思维运用到实践中去，真正的做一个创新型人才,!,
