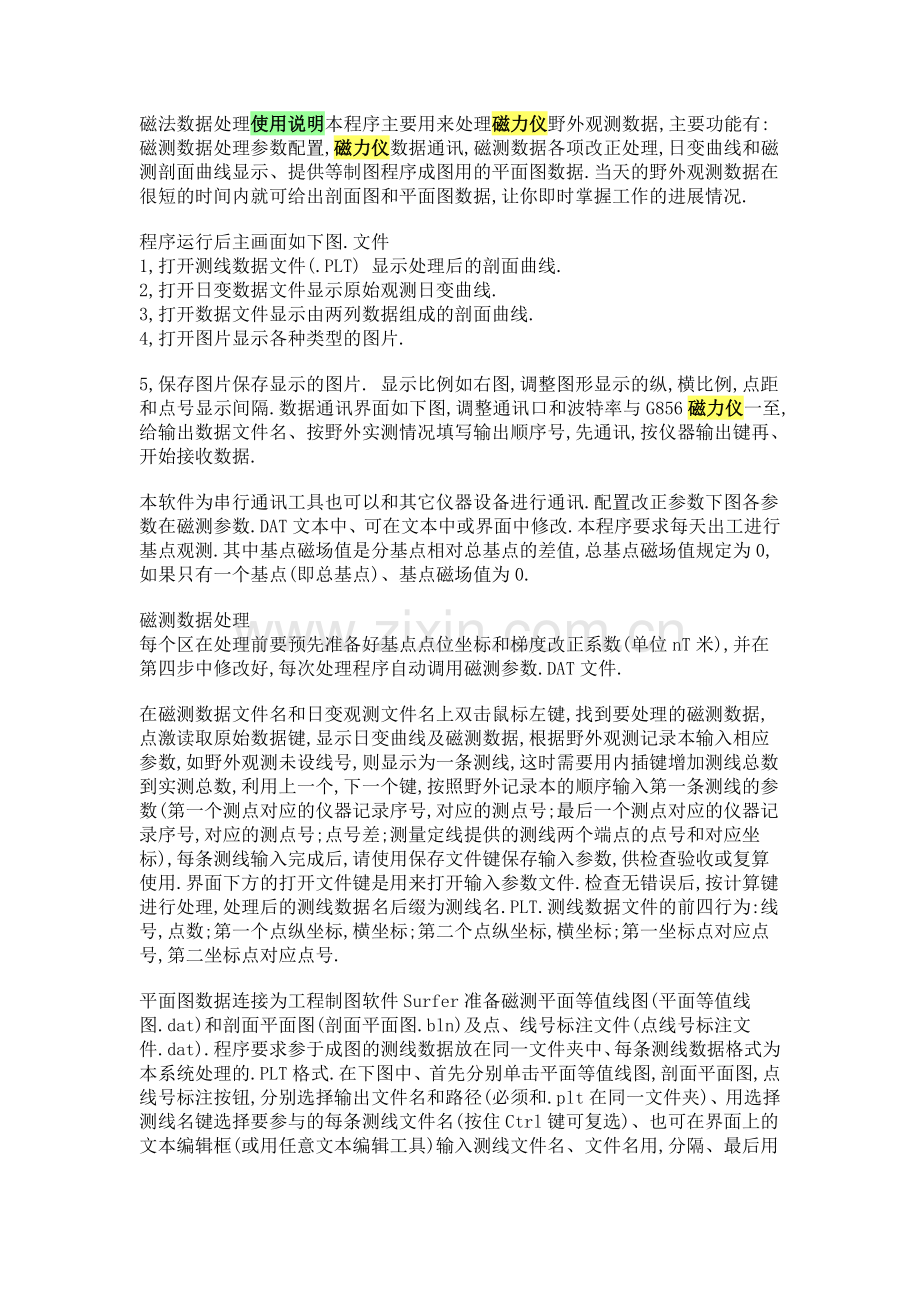

磁法数据处理使用说明本程序主要用来处理磁力仪野外观测数据,主要功能有:磁测数据处理参数配置,磁力仪数据通讯,磁测数据各项改正处理,日变曲线和磁测剖面曲线显示、提供等制图程序成图用的平面图数据.当天的野外观测数据在很短的时间内就可给出剖面图和平面图数据,让你即时掌握工作的进展情况.
程序运行后主画面如下图.文件
1,打开测线数据文件(.PLT) 显示处理后的剖面曲线.
2,打开日变数据文件显示原始观测日变曲线.
3,打开数据文件显示由两列数据组成的剖面曲线.
4,打开图片显示各种类型的图片.
5,保存图片保存显示的图片. 显示比例如右图,调整图形显示的纵,横比例,点距和点号显示间隔.数据通讯界面如下图,调整通讯口和波特率与G856磁力仪一至,给输出数据文件名、按野外实测情况填写输出顺序号,先通讯,按仪器输出键再、开始接收数据.
本软件为串行通讯工具也可以和其它仪器设备进行通讯.配置改正参数下图各参数在磁测参数.DAT文本中、可在文本中或界面中修改.本程序要求每天出工进行基点观测.其中基点磁场值是分基点相对总基点的差值,总基点磁场值规定为0,如果只有一个基点(即总基点)、基点磁场值为0.
磁测数据处理
每个区在处理前要预先准备好基点点位坐标和梯度改正系数(单位nT米),并在第四步中修改好,每次处理程序自动调用磁测参数.DAT文件.
在磁测数据文件名和日变观测文件名上双击鼠标左键,找到要处理的磁测数据,点激读取原始数据键,显示日变曲线及磁测数据,根据野外观测记录本输入相应参数,如野外观测未设线号,则显示为一条测线,这时需要用内插键增加测线总数到实测总数,利用上一个,下一个键,按照野外记录本的顺序输入第一条测线的参数(第一个测点对应的仪器记录序号,对应的测点号;最后一个测点对应的仪器记录序号,对应的测点号;点号差;测量定线提供的测线两个端点的点号和对应坐标),每条测线输入完成后,请使用保存文件键保存输入参数,供检查验收或复算使用.界面下方的打开文件键是用来打开输入参数文件.检查无错误后,按计算键进行处理,处理后的测线数据名后缀为测线名.PLT.测线数据文件的前四行为:线号,点数;第一个点纵坐标,横坐标;第二个点纵坐标,横坐标;第一坐标点对应点号,第二坐标点对应点号.

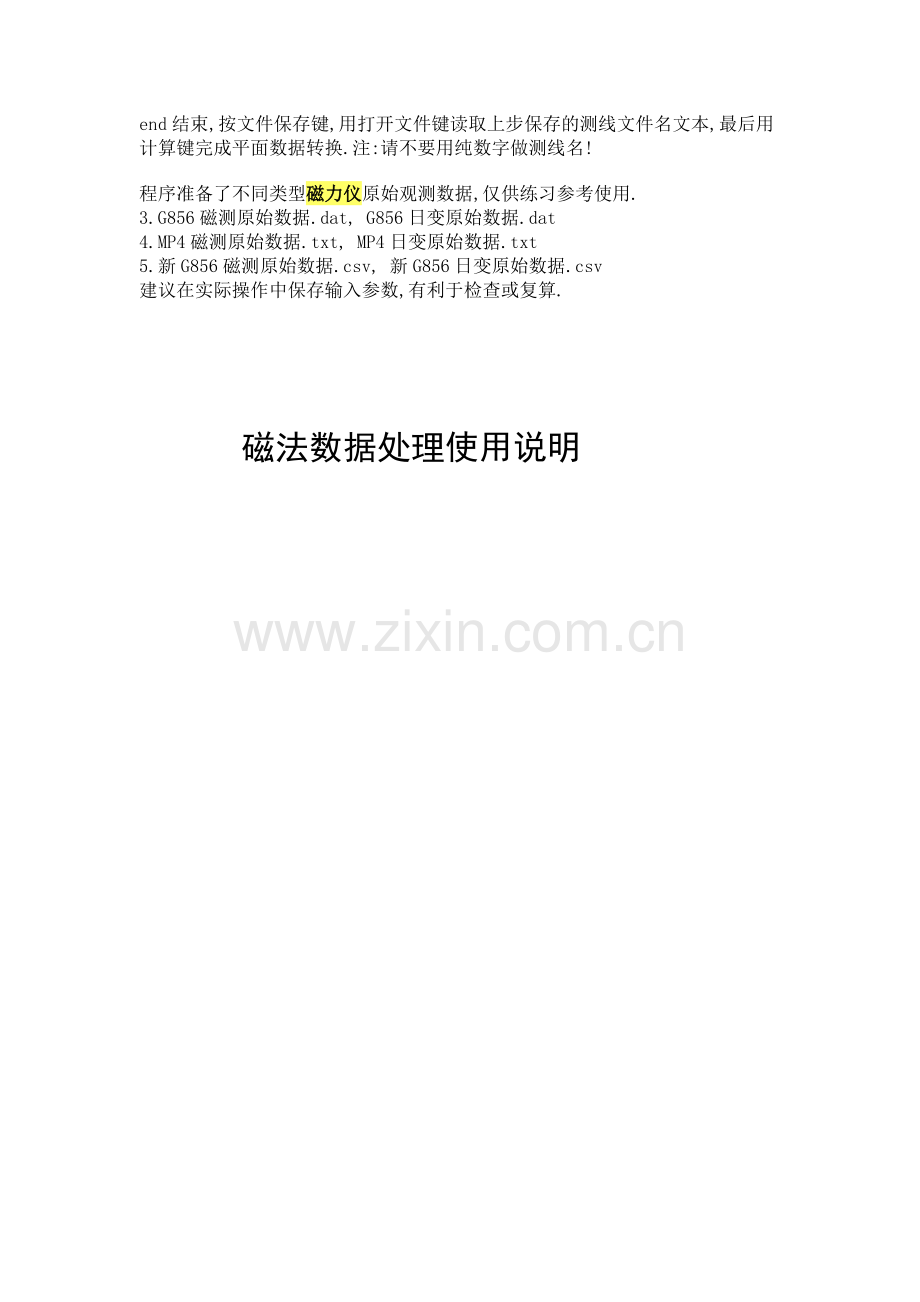

平面图数据连接为工程制图软件Surfer准备磁测平面等值线图(平面等值线图.dat)和剖面平面图(剖面平面图.bln)及点、线号标注文件(点线号标注文件.dat).程序要求参于成图的测线数据放在同一文件夹中、每条测线数据格式为本系统处理的.PLT格式.在下图中、首先分别单击平面等值线图,剖面平面图,点线号标注按钮,分别选择输出文件名和路径(必须和.plt在同一文件夹)、用选择测线名键选择要参与的每条测线文件名(按住Ctrl键可复选)、也可在界面上的文本编辑框(或用任意文本编辑工具)输入测线文件名、文件名用,分隔、最后用end结束,按文件保存键,用打开文件键读取上步保存的测线文件名文本,最后用计算键完成平面数据转换.注:请不要用纯数字做测线名!
程序准备了不同类型磁力仪原始观测数据,仅供练习参考使用.
3.G856磁测原始数据.dat, G856日变原始数据.dat
4.MP4磁测原始数据.txt, MP4日变原始数据.txt
5.新G856磁测原始数据.csv, 新G856日变原始数据.csv
建议在实际操作中保存输入参数,有利于检查或复算.
