物料检验标准.doc

山东润峰电子科技有限公司Shandong RealForce Enterprises Co., Ltd.

文件编号
WI-QA-01
版 次
A/0
页 次
1/11
文件名称
物料检验标准
生效日期
2009.06.01
编制单位
品保部

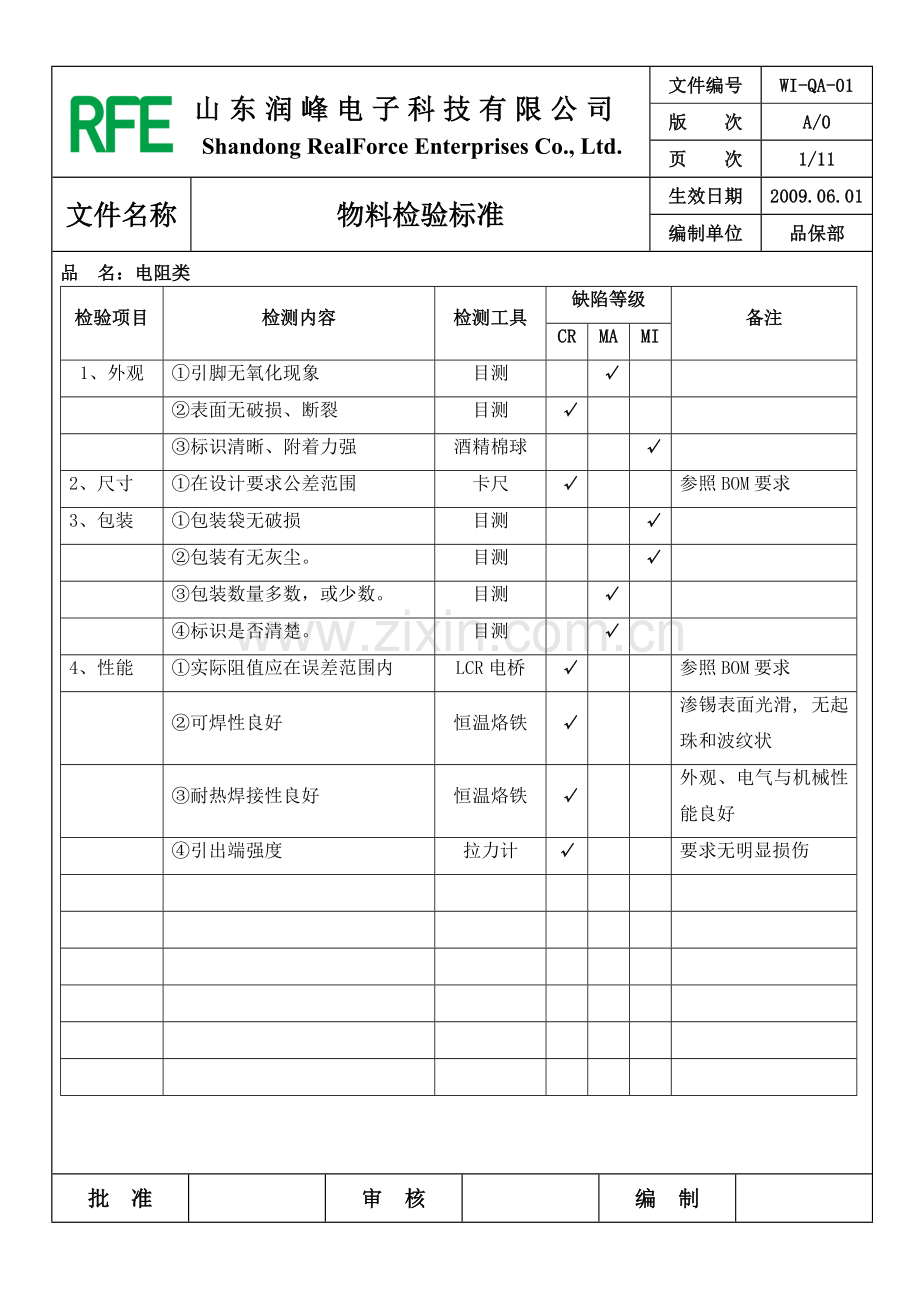

品 名：电阻类
检验项目
检测内容
检测工具
缺陷等级
备注
CR
MA
MI
1、外观
①引脚无氧化现象
目测

√

②表面无破损、断裂
目测
√

③标识清晰、附着力强
酒精棉球

√

2、尺寸
①在设计要求公差范围
卡尺
√

参照BOM要求
3、包装
①包装袋无破损
目测

√

②包装有无灰尘。
目测

√

③包装数量多数，或少数。
目测

√

④标识是否清楚。
目测

√

4、性能
①实际阻值应在误差范围内
LCR电桥
√

参照BOM要求

②可焊性良好
恒温烙铁
√

渗锡表面光滑, 无起珠和波纹状

③耐热焊接性良好
恒温烙铁
√

外观、电气与机械性能良好

④引出端强度
拉力计
√

要求无明显损伤

批 准

审 核

编 制

山东润峰电子科技有限公司Shandong RealForce Enterprises Co., Ltd.

文件编号
WI-QA-02
版 次
A/0
页 次
2/11
文件名称
物料检验标准
生效日期
2009.06.01
编制单位
品保部

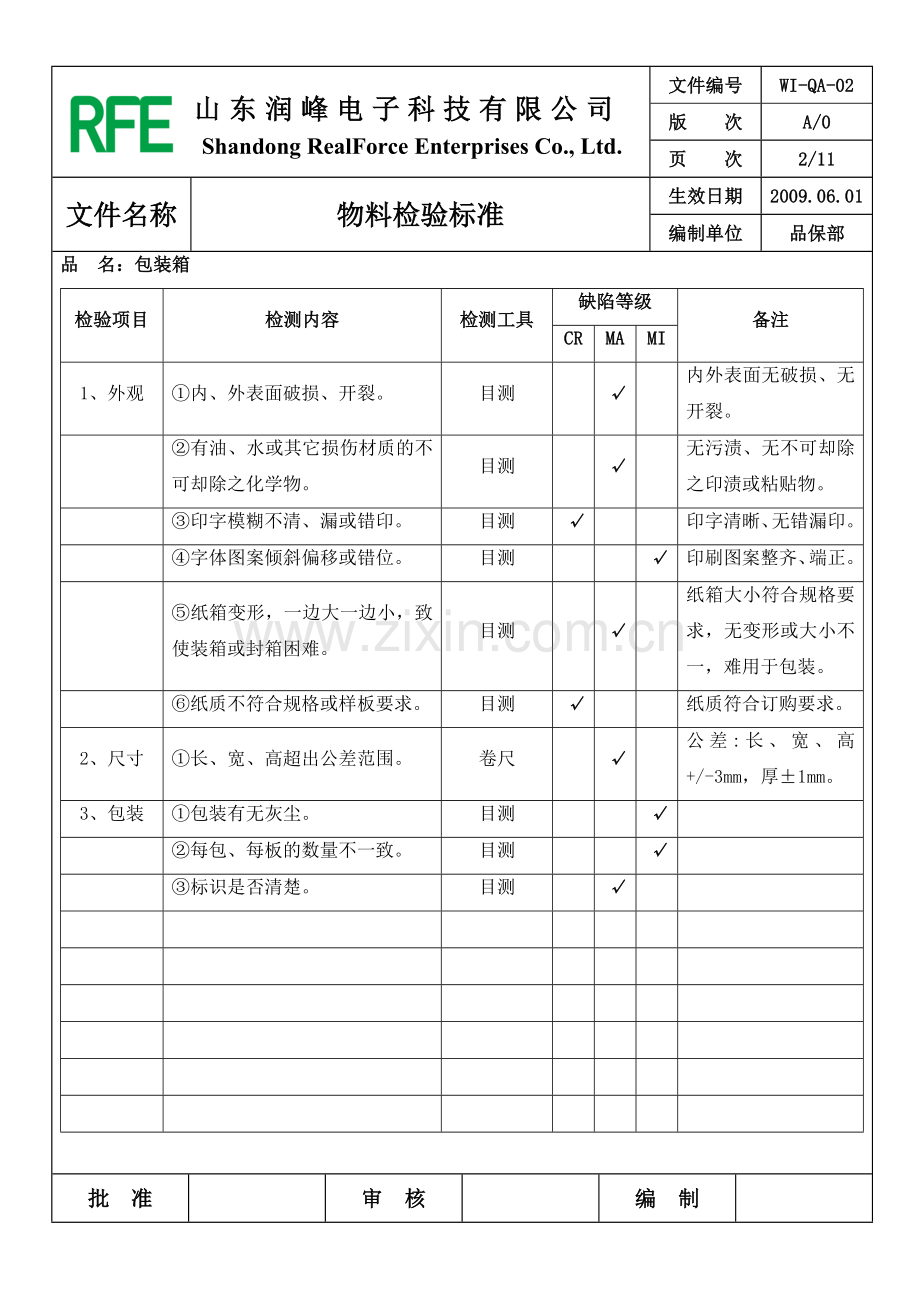

品 名：包装箱
检验项目
检测内容
检测工具
缺陷等级
备注
CR
MA
MI
1、外观
①内、外表面破损、开裂。
目测

√

内外表面无破损、无开裂。

②有油、水或其它损伤材质的不可却除之化学物。
目测

√

无污渍、无不可却除之印渍或粘贴物。

③印字模糊不清、漏或错印。
目测
√

印字清晰、无错漏印。

④字体图案倾斜偏移或错位。
目测

√
印刷图案整齐、端正。

⑤纸箱变形，一边大一边小，致使装箱或封箱困难。
目测

√

纸箱大小符合规格要求，无变形或大小不一，难用于包装。

⑥纸质不符合规格或样板要求。
目测
√

纸质符合订购要求。
2、尺寸
①长、宽、高超出公差范围。
卷尺

√

公差:长、宽、高+/-3mm，厚±1mm。
3、包装
①包装有无灰尘。
目测

√

②每包、每板的数量不一致。
目测

√

③标识是否清楚。
目测

√

批 准

审 核

编 制

山东润峰电子科技有限公司Shandong RealForce Enterprises Co., Ltd.

文件编号
WI-QA-03
版 次
A/0
页 次
3/11
文件名称
物料检验标准
生效日期
2009.06.01
编制单位
品保部
品 名：胶壳
检验项目
检测内容
检测工具
缺陷等级
备注
CR
MA
MI
1、外观
①明显色差。
目测

√

与样板颜色一致。

②无明显色差。
目测

√

③表面光泽有无黑点。
目测

√
表面光泽无黑点。

④表面不光滑、不平整。
目测

√

⑤边角平整，无折皱、翘边。
目测

√

⑥切边平整，无毛边。
目测

√

2、尺寸
①长宽度超过误差范围。
卷尺
卡尺

√

长宽度误差为±2mm；
厚度误差为±1mm。
3、包装
①包装有无灰尘。
目测

√

②每包、每板的数量不一致。
目测

√

③标识是否清楚。
目测

√

批 准

审 核

编 制

山东润峰电子科技有限公司Shandong RealForce Enterprises Co., Ltd.

文件编号
WI-QA-03
版 次
A/0
页 次
4/11
文件名称
物料检验标准
生效日期
2009.06.01
编制单位
品保部
品 名：印刷品类
检验项目
检测内容
检测工具
缺陷等级
备注
CR
MA
MI
1、外观
①标签材料符合设计要求
目测

√

产品承认书

②印字模糊不清、漏或错印。
目测
√

印字清晰、无错漏印。

③字体图案倾斜偏移或错位。
目测

√
印刷图案整齐、端正。

④印刷品变形
目测

√
印刷品大小符合规格要求，无变形或大小不一。

⑤纸质不符合规格或样板要求。
目测
√

纸质符合订购要求。
2、尺寸
①长、宽、高超出公差范围。
卡尺
√

公差:长、宽、高+/-2mm，厚±1mm。
3、包装
①包装有无灰尘。
目测

√

②每包、每板的数量不一致。
目测

√

③标识是否清楚。
目测

√

批 准

审 核

编 制

山东润峰电子科技有限公司Shandong RealForce Enterprises Co., Ltd.

文件编号
WI-QA-03
版 次
A/0
页 次
5/11
文件名称
物料检验标准
生效日期
2009.06.01
编制单位
品保部
品 名：电容类
检验项目
检测内容
检测工具
缺陷等级
备注
CR
MA
MI
1、外观
①表面变形，破损
目测

√

表面无破损、无开裂。

②印字模糊不清、漏或错印。
目测、酒精

√
印字清晰、无错漏印。

③引脚无氧化，断脚
目测

√

2、尺寸
①长、直径超出公差范围。
卡尺
√

公差:长、直径+/-1mm，直径±1mm。
3、包装
①包装有无灰尘。
目测

√

②每包、每板的数量不一致。
目测

√

③标识是否清楚。
目测

√

4、性能
①实际容值应在误差范围内
LCR电桥
√

产品承认书

②漏电流符合设计要求
漏电流测试仪
√

产品承认书

③可焊性良好
恒温烙铁
√

渗锡表面光滑, 无起珠和波纹状

④耐焊接热良好
恒温烙铁
√

外观、电气与机械性能良好

批 准

审 核

编 制

山东润峰电子科技有限公司Shandong RealForce Enterprises Co., Ltd.

文件编号
WI-QA-03
版 次
A/0
页 次
6/11
文件名称
物料检验标准
生效日期
2009.06.01
编制单位
品保部
品 名：二极体、三极体类
检验项目
检测内容
检测工具
缺陷等级
备注
CR
MA
MI
1、外观
①表面变形，破损
目测

√
表面无破损、无开裂。

②印字模糊不清、漏或错印。
目测、酒精

√
印字清晰、无错漏印。

③引脚无氧化，断脚
目测

√

2、尺寸
①尺寸超出公差范围。
卡尺
√

公差:尺寸+/-1mm
3、包装
①包装有无灰尘。
目测

√

②每包、每板的数量不一致。
目测

√

③标识是否清楚。
目测

√

4、性能
①放大倍数符合设计要求
半导体特性图示仪
√

产品承认书

②正向导通电压，反向击穿电压
半导体特性图示仪
√

产品承认书

③可焊性良好
恒温烙铁
√

渗锡表面光滑, 无起珠和波纹状

④耐焊接良好
恒温烙铁
√

外观、电气与机械性能良好

批 准

审 核

编 制

山东润峰电子科技有限公司Shandong RealForce Enterprises Co., Ltd.

文件编号
WI-QA-03
版 次
A/0
页 次
7/11
文件名称
物料检验标准
生效日期
2009.06.01
编制单位
品保部
品 名：电感、变压器类
检验项目
检测内容
检测工具
缺陷等级
备注
CR
MA
MI
1、外观
①表面变形，破损
目测

√

表面无破损、无开裂。

②印字模糊不清、漏或错印。
目测、酒精

√
印字清晰、无错漏印。

③引脚无氧化，断脚
目测

√

2、尺寸
①脚径、脚距、行距超出公差范围。
卡尺
√

公差:尺寸+/-1mm
3、包装
①包装有无灰尘。
目测

√

②每包、每板的数量不一致。
目测

√

③标识是否清楚。
目测

√

4、性能
①电感量测试
LCR电桥
√

产品承认书

②漏感量测试
LCR电桥
√

产品承认书

③耐压测试
LCR电桥
√

产品承认书

④引出端强度
拉力计
√

无可见损伤

批 准

审 核

编 制

山东润峰电子科技有限公司Shandong RealForce Enterprises Co., Ltd.

文件编号
WI-QA-03
版 次
A/0
页 次
8/11
文件名称
物料检验标准
生效日期
2009.06.01
编制单位
品保部
品 名：散热器类
检验项目
检测内容
检测工具
缺陷等级
备注
CR
MA
MI
1、外观
①表面划伤，破损
目测

√

表面无划伤、无开裂。

②铁屑，管脚变形
目测

√

无铁屑及变形现象

③冲孔无偏位
目测

√

产品图纸
2、尺寸
①尺寸符合设计要求
卡尺
√

公差:尺寸+/-1mm
3、包装
①包装有无破损。
目测

√

②每包、每板的数量不一致。
目测

√

③标识是否清楚。
目测

√

4、性能
引脚强度
拉力计
√

无可见损伤

批 准

审 核

编 制

山东润峰电子科技有限公司Shandong RealForce Enterprises Co., Ltd.

文件编号
WI-QA-03
版 次
A/0
页 次
9/11
文件名称
物料检验标准
生效日期
2009.06.01
编制单位
品保部
品 名：连接线类
检验项目
检测内容
检测工具
缺陷等级
备注
CR
MA
MI
1、外观
①表面灰尘，破损
目测

√

表面无灰尘、无开裂。

②安规模糊不清、漏或错印。
目测

√

印字清晰、无错漏印。

③颜色符合设计要求且无色差
目测

√

产品承认书
2、尺寸
①尺寸、线芯、剥头长度、线径等应符合设计要求
卡尺
√

公差:尺寸+/-1mm
3、包装
①包装有无灰尘。
目测

√

②每包、每板的数量不一致。
目测

√

③标识是否清楚。
目测

√

4、性能
①每一线芯的导通电阻≤0.7欧
数字万用表
√

产品承认书

②线间与绝缘外层之间的绝缘电阻大于100兆欧
数字万用表
√

产品承认书

③过电流能力参数符合设计参数
LCR电桥
√

产品承认书

④可焊性良好
恒温烙铁
√

锡点圆润有光泽，稳固

批 准

审 核

编 制

山东润峰电子科技有限公司Shandong RealForce Enterprises Co., Ltd.

文件编号
WI-QA-03
版 次
A/0
页 次
10/11
文件名称
物料检验标准
生效日期
2009.06.01
编制单位
品保部
品 名：熔断器类
检验项目
检测内容
检测工具
缺陷等级
备注
CR
MA
MI
1、外观
①表面破损、机械损伤
目测

√

表面无开裂。

②安规模糊不清、漏或错印。
目测

√

印字清晰、无错漏印。

③标识完备、准确、无错误
目测

√

产品承认书
2、尺寸
①长度、直径符合设计要求
卡尺
√

公差:尺寸+/-1mm
3、包装
①包装有无灰尘。
目测

√

②每包、每板的数量不一致。
目测

√

③标识是否清楚。
目测

√

4、性能
①导通电阻
数字万用表
√

产品承认书

②可焊性良好
恒温烙铁
√

锡点圆润有光泽，稳固

批 准

审 核

编 制

山东润峰电子科技有限公司Shandong RealForce Enterprises Co., Ltd.

文件编号
WI-QA-03
版 次
A/0
页 次
11/11
文件名称
物料检验标准
生效日期
2009.06.01
编制单位
品保部
品 名：螺钉类
检验项目
检测内容
检测工具
缺陷等级
备注
CR
MA
MI
1、外观
①表面电镀层无脱落
目测

√

②金属件表面无锈蚀。
目测

√

③无螺纹、十字头不完整
目测

√

样品
2、尺寸
①长度、直径符合设计要求
卡尺
√

公差:尺寸+/-1mm
3、包装
①包装有无灰尘。
目测

√

②每包、每板的数量不一致。
目测

√

③标识是否清楚。
目测

√

4、性能
①材质符合设计要求
磁铁
√

产品承认书

批 准

审 核

编 制
