沭阳广电机房技术方案

一. 系统介绍
沭阳广电机房方案涉及办公区域，监控区域，设备区域，UPS区域。工程包括：机房结构装饰系统、配电系统、UPS系统、空气调节系统、防雷接地系统、综合布线系统、环境监控系统、KVM系统、机柜系统、控制室相关系统。
根据平面布置图，分析周边各辅助设备用房与机房的关系，考虑适当的超前，现将机房划分为以下几部分：
（1） 设备区域：
设计面积：207㎡左右
放置设备：各种主机，存储，网络设备，ODF架，无源设备等等。
（2） UPS机房：
设计面积：60㎡左右
放置设备：UPS主机，电池等。
（3） 办公区域，监控区域
设计面积：155㎡左右
放置设备：控制台，电视墙等等。

本次沭阳广电机房建设项目将依据相关规范和标准，为了保证设备稳定可靠的运行，机房环境必须满足计算机等微电子设备对温度、湿度、洁净度、电磁场强度、屏蔽、电源质量、振动、防雷、接地和安全保卫等方面的要求，同时还必须满足机房工作人员的卫生环境要求的机房。应达到以下要求：
l 机房装修：简单经济，恒温洁净，增亮环保，体现机房“现代、高雅、大方、适用”的整体形象。
l 性能可靠：符合相关标准，充分考虑冗余，可扩展性强。
l 安全稳定：完善的不间断供电系统、有效的防雷过压接地保障和消防设施。
l 区域合理：人、机场地相对分离，满足设备所需的特殊运行条件的存储环境要求。
众所周知，计算机房工程是为计算机服务的，而计算机又是为某一应用目的而工作的，因此，计算机机房工程电气设计既要满足计算机设备自身的要求，又要满足计算机应用目的的要求。概括起来，其基本要求可以归结为以下四个方面：

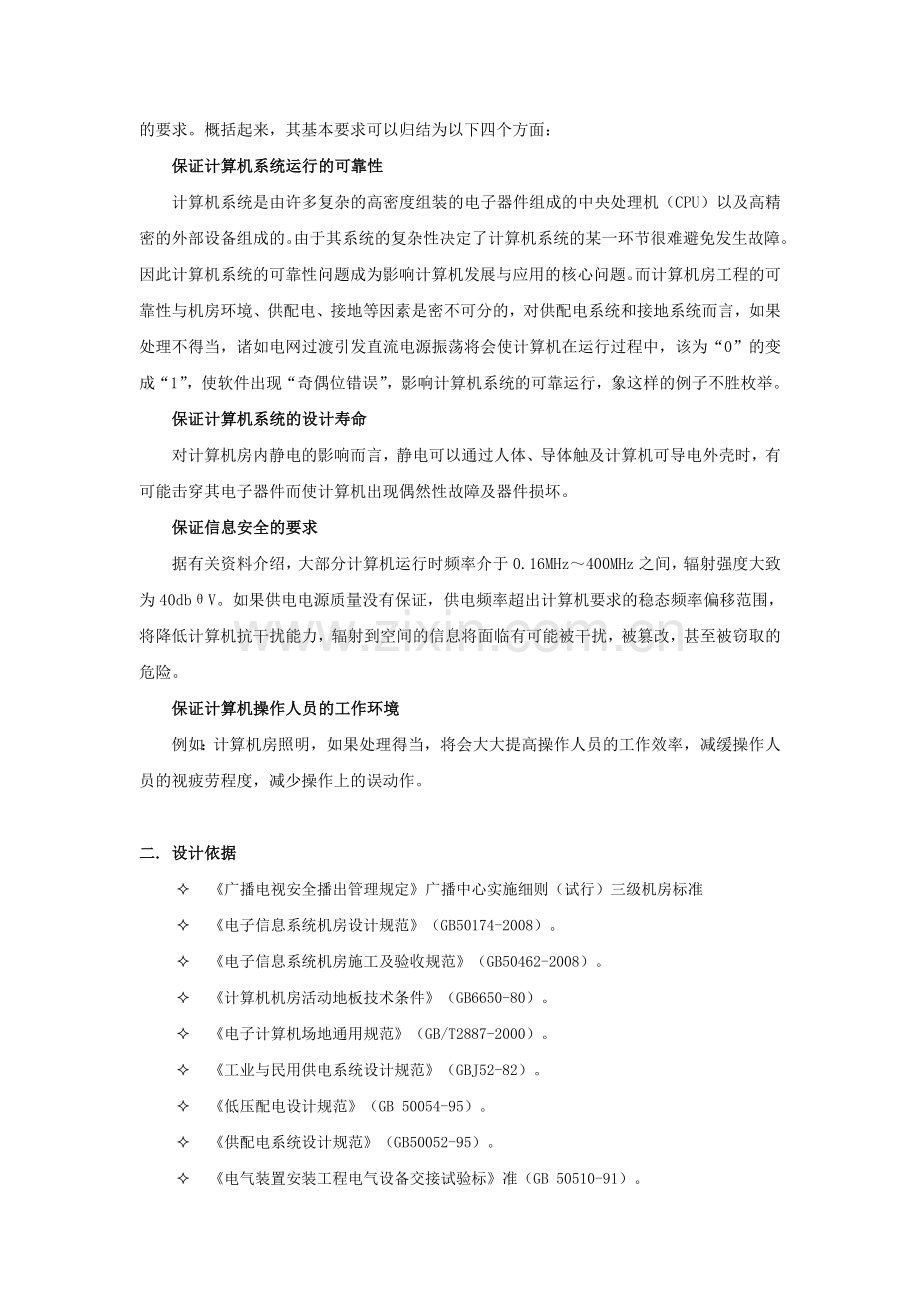

保证计算机系统运行的可靠性
计算机系统是由许多复杂的高密度组装的电子器件组成的中央处理机（CPU）以及高精密的外部设备组成的。由于其系统的复杂性决定了计算机系统的某一环节很难避免发生故障。因此计算机系统的可靠性问题成为影响计算机发展与应用的核心问题。而计算机房工程的可靠性与机房环境、供配电、接地等因素是密不可分的，对供配电系统和接地系统而言，如果处理不得当，诸如电网过渡引发直流电源振荡将会使计算机在运行过程中，该为“0”的变成“1”，使软件出现“奇偶位错误”，影响计算机系统的可靠运行，象这样的例子不胜枚举。
保证计算机系统的设计寿命
对计算机房内静电的影响而言，静电可以通过人体、导体触及计算机可导电外壳时，有可能击穿其电子器件而使计算机出现偶然性故障及器件损坏。
保证信息安全的要求
据有关资料介绍，大部分计算机运行时频率介于0.16MHz～400MHz之间，辐射强度大致为40dbθV。如果供电电源质量没有保证，供电频率超出计算机要求的稳态频率偏移范围，将降低计算机抗干扰能力，辐射到空间的信息将面临有可能被干扰，被篡改，甚至被窃取的危险。
保证计算机操作人员的工作环境
例如：计算机房照明，如果处理得当，将会大大提高操作人员的工作效率，减缓操作人员的视疲劳程度，减少操作上的误动作。

二. 设计依据
² 《广播电视安全播出管理规定》广播中心实施细则（试行）三级机房标准
² 《电子信息系统机房设计规范》（GB50174-2008）。
² 《电子信息系统机房施工及验收规范》（GB50462-2008）。
² 《计算机机房活动地板技术条件》（GB6650-80）。
² 《电子计算机场地通用规范》（GB/T2887-2000）。
² 《工业与民用供电系统设计规范》（GBJ52-82）。
² 《低压配电设计规范》（GB 50054-95）。
² 《供配电系统设计规范》（GB50052-95）。
² 《电气装置安装工程电气设备交接试验标》准（GB 50510-91）。
² 《电气装置安装工程及验收规范》（GBJ232-83）。
² 《工业企业通信接地设计规范》（GBJ79-85）。
² 《通信光缆的一般要求》（GB/T7427-87）。
² 《民用建筑线缆标准》（ EIA/TIA 586）。
² 《高层民用建筑设计防火规范》 （GB50045-95 2001版）。
² 《建筑内部设计防火规范》（GB/50222-95）。
² 《采暖通风与空气调节设计规范》（GBJ 19-87）。
² 《通风与空调工程施工及验收规范》（GB 50243-97）。
² 《建筑物防雷设计规范》（GB50057-94（2000））。
² 《建筑物电子信息系统防雷技术规范》（GB50343-2004）。
² 《建筑与建筑群综合布线系统工程设计规范》(GB/T50311-2007)。
² 《建筑与建筑群综合布线系统工程验收规范》(GB/T50312-2007)。
² 《智能建筑工程质量验收规范》（GB50339-2003）。
² 《洁净气体灭火系统设计、施工及验收规范》(DBJ01-75-2003)。
² 《气体灭火系统施工及验收规范》(GB50263-97)。
² 《火灾自动报警系统设计规范》(GB50116-98) 。
² 《火灾自动报警系统施工及验收规范》(GB50166-92)。
² 国家、地方其它有关法律法规。
上述规范或标准均采用最新版；。

三. 设计原则
机房设计必须保证达到为沭阳广电网络和服务器提供安全、稳定、可靠的运行环境。机房工程的设计要注重各系统（配电、空调、消防、综合布线等）之间的融合、节能与安全。机房的环境必须满足计算机等各种微电子设备和工作人员对温度、湿度、洁净度、电磁场强度、噪音干扰、安全保安、防漏、电源质量、振动、防雷和接地等的要求。机房的环境要求如下：
1. 机房环境要求
接电电阻：R<1欧姆；
接电采用三相五线制；
电压：三相电压为380V
机房照度：400Lx以上（一般房间照明200Lx以上）
电磁干扰：机房内无线电杂波干扰≤0.5V/m
磁场干扰强度≤800A/m
大于0.5微米的灰尘粒<18000/m3
符合EN50091-2及相关标准
2. 供配电要求
电子计算机机房用电负荷的等级及供电要求按现行国家标准《供配电系统
设计规范》一级负荷要求执行。
机房内其他电力负荷不得由计算主机电源和不间断电源系统供电。
电子计算机机房低压配电系统应采用频率50Hz、电压220/380V。
单相负荷应均匀地分配在三相线路上，并应使三相负荷不平衡度小于5%。
3. 照明要求
电子计算机机房照明的照度标准符合下列规定：
主机房的平均照度应按大于400Lx设计；
机房内要求不闪烁、不眩光、照明度较大、光线分布均匀、不直接照射光面，地面高度0.8米处照度不低于400Lx；
机房内设置疏散照明和安全出口标志灯，其照度不应低于5Lx。
4. 机房内装修要求
机房六面应作防尘保温处理，达到十年内不起尘，不开裂。装修材料应尽量选择无毒、无刺激性的材料，尽量选择难燃、阻燃材料，否则应尽可能涂防火涂料。
5. 机房安全要求
保证机房无人值守的安全性，能够实时对机房环境进行监控，及时报警。机房必须设立自动灭火及报警装置。机房运行状况可远程监测。

四. 整体设计
4.1 布局原则
空调机的区域应当考虑机柜内设备总体的散热情况，再散热密集区域放置空调，减少回风空间。
房间内机柜的摆放采用面对面，背靠背排放的方式，面积要够，并考虑扩展的需求。
考虑专用空调的安放位置，并注意该房间门窗的密封性。
考虑疏散通道。

4.2 布局设计
本机房内部机柜的平面布置采用“面对面”或“背靠背”布置，即前门对前门，后门对后门放置，否则前排机柜所排热气被后排机柜吸入，导致后排机柜设备过热。从本机房设备间实际尺寸考虑，面对面的机柜间距为1200mm，背对背的机柜距离为1200mm。空调放置在靠墙一侧，便于外机连接。两台精密空调放置在机房前后两处，有利于充分制冷和回风。

五. 装修工程
计算机房的室内装修的目的在于：
1.维持机房环境：保证机房温湿度的稳定，有效控制机房内的电磁辐射外泄及干扰，消除静电、隔离机房噪音、减小振动等方面。
2.保证视觉上的整洁美观：隐蔽工程中的桥架、管线、管道，使机房不显杂乱。
3.预防事故扩散：使用适当的方式及材料可降低机房事故引发隐患，如火情扩散等。
为达到以上要求，机房装修工程主要应包括吊顶、地面、墙壁、活动地板、隔断墙、门、窗等几个方面的作业。

5.1 机房吊顶
计算机房内的吊顶装修具有以下作用：
Ø 可以布置通风管道及新风机等设备
Ø 可以放置上走线桥架或线槽
Ø 安装固定照明灯具及走线
Ø 增强计算机房内的保温效果
Ø 增强计算机房内的洁净度要求，防止灰尘下落
吊顶使用金属材料，并具有一定的承载能力，能够承受住全部安装设备的重量及作为专用空调回风静压箱时的负压影响，并留有一定的空间。
本工程吊顶装修采用防尘微孔铝板吸音天花吊顶，在吊顶面层上安装着嵌入式灯具、风口等、表面采用烤漆处理。
在吊顶以上到顶棚的空间作为机房的回风风库，当不作为风库时，可用来布置通风管道、安装固定照明灯具及走线、安装固定自动火灾探测器，防止灰尘下落。

5.2 机房墙面柱面
为了针对不同设备对环境的不同，要求进行空调控制、噪音控制、环境控制和机房管理。机房内墙面装修保证室内环境使用条件，创造一个舒适、美观而整洁的环境。在墙面装饰上应具有一定的隔声、防火、防潮、隔热和减少尘埃附着力的能力。柱面的处理同墙面处理，墙地面作保温、防水、防尘、抗静电处理。
本次设计采用防火、隔热、隔音、屏蔽效果好的抗静电镀锌彩钢板，在墙面抹灰后安装防火石膏板，岩棉，处理后安装轻钢龙骨和抗静电彩钢板。

5.3 机房地板
活动地板是一个很重要的组成部分，活动地板铺设在计算机机房的建筑面上，活动地板上摆放着机柜及其它电子设备等，而在活动地板与建筑地面之间的空间可以敷设连接设备的各种管线。活动地板具有可拆卸的特点，因此所有的设备的导线电缆的连接，管路的连接及检修都很方便，敷设线路距离最短，因而可减少信号在传输过程中的损耗。同时活动地板为下送风的精密空调提供“静压箱”，使每处通风板送风速度均匀。
活动地板可迅速的安装与拆卸、方便设备的布局与调整，为设备的增容和设备的更新换代提供了有利的条件。
根据最新机房设计规范GB50174-2008，为保证精密空调送风效果，若采用下走线活动地板高度应达到40CM以上，若地板下不走线，则活动地板高度应达到25CM以上。
设备间,监控室，办公区地板采用全钢抗静电无边地板，架空高度为40CM

5.4 门、窗
机房设计前有一套双开门，门体采用甲级钢制防火门，符合最新消防规范要求。机房所有窗户全部用石膏封堵，再墙面装修方式处理。封堵前窗户做密闭处理，防止室外雨水溅入。

六. 供配电系统
6.1 需求分析
机房设计的有源机柜为60台，平均每台机柜2kw计算，需要120kw。考虑到UPS容量应预留20-30%，且功率因素为0.7左右，由此推算UPS容量应不低于120*（1+0.3）/0.7=223KVA，取整240KVA。
建议机房设备供配电方式采用2台UPS并机使用，根据最新机房设计规范，B类以上机房UPS和空调必须冗余，因此本机房UPS设计为2台 240KVA并机运行，实现1+1双机热备份。机房配电按三级分配方式实现，即市电配电柜分配、UPS配电柜分配和照明配电箱、列头柜分配。市电分配柜设UPS机房，UPS分配输出柜和照明配电箱，列头柜设在设备间内。后备时间两小时。

6.2 机柜内配电
机柜内PDU对网络设备，服务器等进行供电，机柜内PDU插口数量应至少按设备数量的两倍配备，建议每台机柜设置两条10位PDU，内置防雷器，达到浪涌保护功能。PDU由列头柜供电。机柜内部采用16A工业连接器，每个机柜设2个，保证机柜内部供电的安全性。

6.3 辅助供配电系统
为防止机房内辅助设备（空调、照明灯具、维修设备及辅助用电插座）用电运行时可能对网络服务器设备造成干扰，应将辅助设备用电与计算机用电隔开各自成系统，由市电配电柜供电。
辅助用电插座电为计算机测试，临时局部照明，为清扫机房的吸尘器提供临时电源等。本机房中这些设备通常采用单相电源，电源为220V，按每5－10平方米范围内设置一个插座。
为便于与UPS插座严格区分我们为其设计利用暗线安装在墙壁上，每个辅助插座具有二孔和三孔各一到二个，容量为10A。

6.4 照明系统
为便于控制和管理，直接通过机房内的强电配电柜进行配电。
机房内照明均匀，稳定，无眩光。机房内采用连续排列1200*600、28W×2计算机机房专用无眩光反光灯，采用T5灯管，电子整流器，机柜前后均安装一排灯具，照度均匀，照度要求不小于500LX。部分灯具接入UPS配电柜，作为应急照明，照度不小于普通照明的1/8，在主要通道门设置紧急疏散指示灯。

七. 精密空调
7.1 设计概述
机房专用型空调不同与普通舒适型空调，其最大特点是大风量小焓差。除了基本的降温能力，加湿功能也是专用空调的特点。
选择机房专用空调，应综合考虑其降温和加湿能力，即根据所需制冷量和显冷量来选择合适的空调。由于全球每个地区的气候条件均不一样，空调参数的选择也不一样。机房专用空调选型的关键在于选择适合当地气候条件和该机房热负荷的空调。如盲目选用不适宜或参数达不到要求的机房专用空调，机房的温湿度无法保持在正常工作范围，这势必对机房设备安全造成隐患。

7.2 机房热源分析
Ø 设备散热量
Ø 维护结构（含窗）的传热量
Ø 照明散热量
Ø 人体散热量
Ø 新风热负荷

7.3 机房空调参数分析
根据GB50174-93中有关机房空调负荷配备参数为：
a、平房或多层建筑顶楼空调选择的负荷为：0.29-0.35kw/m2
b、多层建筑中间层空调选择的负荷为：0.175-0.29kw/m2
c、换气次数为不小于20次/小时
d、送风方式为下送上回

7.4 机房空调参数计算
按照无人值守机房的高标准建设，其中照明散热、维护结构（含窗）的传热量、人员散热三项传热量共同约计为综合传热量，机房散热取值：主设备散热量+综合传热量。代入数值计算：
主设备的散热量：为60台机柜总功率120KW；综合散热量可按120W/m2估算，即0.12*207=24.84KW。因此精密空调制冷量最大达到144.84KW就可。
在实际生产环境中设备很难达到100%全功率运作，因此根据以往经验每平米的热量为500W。由此可以估算出设备间空调制冷量为0.5*207=103KW，取整100KW即可。考虑到冗余性，机房采用1+1方式两台100KW精密空调。
UPS间空调制冷量为0.5*60=30KW，安装一台30KW的精密空调。
办公区域配置2台变频多联机（10KW冷暖型空调）

7.5 安装方式
精密空调安装在定制散力钢架上，上水管从本层卫生间主水管道接三通引入，下水管道建议楼下卫生间。空调室外机安装顶楼较为适宜。空调下方用水泥砌一圈高4CM，宽5CM的防水堤，万一空调漏水时起缓冲作用。

八. 防雷接地系统
随着电子器件的微型化、集成化和精密度的提高，各种电子、微电子装备在信息机房大量使用。由于这些系统和设备耐过电压能力低，对干扰的敏感度高，雷电高电压以及雷电电磁脉冲侵入线路及操作过电压所产生的电磁效应、热效应都会对系统和设备造成干扰或永久性损坏。为了保障人和设备的安全、保证机房信息系统的各种设备能正常稳定可靠运行、保证各类信息流畅通无阻，机房必须设置优良的防雷接地系统。

8.1设计原则
每级配电柜的输入端和各及重要回路的输出端均需要设计防雷保护器，以达到机房最高安全性。

8.2需求分析
8.2.1系统要求
根据国家标准GB50057-94《建筑物防雷设计规范》中第3.3.4条规定：防直接雷接地宜和防雷电感应、电器设备、信息系统等接地共用同一接地装置。
根据国家标准GB50343-2004《建筑物电子信息系统防雷技术规范》中第5.1.2条强制性规定：“需要保护的电子信息系统必须采取等电位连接与接地保护措施。”第5.2.1条规定：“电子信息系统的机房应设等电位连接网络。电气和电子设备的金属外壳、机柜、机架、金属管、槽、屏蔽线缆外层、信息设备防静电接地、安全保护接地。浪涌保护器（SPD）接地端子均应以最短的距离与等电位连接网络的接地端子连接。”
A、进入建筑物机房的传输线路上浪涌保护器的设置
1、A级防护系统宜采用2级或3级信号浪涌保护器。
2、B级防护系统宜采用2级信号浪涌保护器。
3、C级、D级防护系统宜采用1级或2级信号浪涌保护器。
各级浪涌保护器宜分别安装在直击雷非防护区LPZ0A或直击雷防护区LPZ0B与第一防护区LPZ1及第一防护区LPZ1与第二防护区LPZ2的交界处。
B、计算机设备的输入/输出端口处，应安装适配的计算机信号浪涌保护器。
D、接地线的选择
为确保接地系统的优良性能和防雷、保护、防静电、抗干扰的可靠性，对接地线的截面选择如下：
Ø 接地引下线采用截面120mm2铜绝缘铜芯电缆。
Ø 防雷、保护、防静电接地连接干线采用截面120mm2铜绝缘铜芯电缆。
Ø 直流逻辑接地分支线采用35mm2绝缘铜芯电缆。
Ø 配电柜、机柜外壳采用不小于10mm2多股绝缘铜导线接地。
Ø 金属线槽、电线管采用不小于4mm2铜导线接地、且每路线槽线管不少于两处从不同点接地。
Ø 吊顶、墙隔断每根金属龙骨两端就近用不小于4mm2铜导线接地；网络地板金属构架采用不小于4mm2铜导线每隔3块地板接地一次。
浪涌保护器（SPD）的连接导线最小截面积宜符合下表:
浪涌保护器（SPD）连接线最小截面积
防护级别
SPD类型
导线截面积（mm2）
SPD连接相线铜导线
SPD接地端连接铜导线
第一级（B级）
开关型或限压型
16
25
第二级(B+C级）
限压型
10
16
第三级（C级）
限压型
6
10
第四级（D级）
限压型
4
6

信号线路浪涌保护器SPD接地端连接铜导线截面积≥1.5mm2。
专用的逻辑地线在机房总逻辑接地排处采用便于断开的连接方式—螺栓连接方式。以方便维护检查专用接地网络的绝缘性和接地性能。
本方案接地系统确保为雷电流、浪涌电流、静电电流、电磁感应电流提供快速泄放通道，保障系统安全，对本网络中心机房采用先进的S型和M型两种结构形式的组合接地式，该等电位连接方法方便灵活、接线简便、安全、可靠。
机房不同功能的接地网共用大楼地下接地网，各接地网的接地电阻＜0.5Ω。

8.2.2系统设计及施工内容
1、机房防雷接地、保护接地、防静电接地设计和施工。
2、机房接地系统的施工：包括接地铜排、接地铜带的敷设，楼层接地分支干线、接地分支线的敷设，接地线槽的敷设，配电柜箱、机柜及电气电子设备的保护接地，电缆电线的保护接地，机房内所有接地物体的防雷等电位连接接地，有关电源及信息设备、线路及敷设线缆管槽等物体的防磁屏蔽保护接地，金属天花、防静电地板、金属隔断、流体管路等物体的防静电保护接地，接地分线盒的制作与安装，接地线、接地电缆头的制作与安装，接地连接点的制作与连接，接地系统的检测等。
3、机房电源防雷防浪涌保护的设计。
4、建设方负责向机房工程提供弱电间底层接地主干线的总等电位接地端子板，总等电位接地端子板接地电阻应小于0.5Ω，以满足机房接地的需要。

8.3接地系统设计
综合接地的设计，应做到确保人身和通信设备的安全，以及设备的正常工作，应按单点接地的原理设计，即：设备的工作接地（电气设备、信息系统等接地），保护接地(包括屏蔽接地、静电泄放)共同合用一组接地体的联合接地方式。并与引入建筑物的所有埋地金属管道进行等电位连接。在共用接地装置与埋地金属管道相连的情况下，接地装置宜围绕建筑物敷设成环形接地体。
（1）本机房内接地引入设计制作
出于对本机房安全性的考虑，从本机房需从共同接地体分别引两组地线进机房，一组为综合接地，另一组为防雷工作地。综合接地进机房专用配电柜并与机房均压接地环相联，防雷工作地母线引入机房进防雷系统。
出于从尽量降低接地电阻值的考虑，我们采用35mm2铜导线作引入线。为了降低地线意外受损的可能性，我们设计地线引入线穿Φ32镀锌钢管全程保护。
（2）本机房均压接地环设计制作
提升地板接地网：采用6mm2裸铜线十字型压接施工方式，安装于保温层上方。取一端点接至接地铜排，采取单一回路接地，接地电阻小于1欧姆。
机房内的接地工程常采用接地敷设方法为网格接法：将机房的地板下用30*3mm铜带铺设网络状铜带网，交叉之处或焊接或搭接，形成一个等电位的接地网格，然后将设备的接地就近连接至网格接地线上。

8.4防雷系统设计
在本项目中的电源防雷，主要考虑机房的计算机供电防雷，在UPS前端的配电柜内安装电源浪涌抑制器，进行电源一级防雷，在UPS后端的UPS配电管理柜安装电源浪涌抑制器，对系统进行二级防雷，在重要设备前安装防雷插座进行电源三级防雷。
第一级SPD保护：第一级SPD安装在机房市电配电柜的电源总配电处，连接线尽可能短而直，安装第一级SPD的目的在于将雷击产生的大电流瞬间泄放入地。
第二级SPD保护：第二级SPD安装在机房UPS配电柜分配处，连接线尽可能短而直，安装第二级SPD的目的在于将第一级SPD未泄放完的雷电流瞬间泄放入地。
第三级保护：每个机柜内均配置防雷PDU，达到三级保护功能。

在大楼外部安装铺设铜排，并从地排往地下钻入2米深的接地棒用于机房外部接地。铜排长度1.5米，直径25cm。接地棒长度2米，直径25CM。之后通过35方单芯电缆连接到机房内部地电位反击器，再连接到机房内部接地铜排。

九. 机房监控系统
9.1 项目需求
机房环境动力监控系统主要负责对机房内主要环境、动力参数及主要设备工作状态进行实时的监控，要求能够对配电回路状态、UPS状态、蓄电池状态、空调状态、环境温湿度、漏水、消防等方面进行监控及管理操作。系统预留和相关网络运维管理系统的接口。
系统应能通过多种途径及时有效的获得报警信息，发现异常即自动报警；系统运行稳定、可靠；应能对相关子系统实现全自动化联动控制；应能提供远程浏览及管理功能；能对各种报警信息、设备参数等提供本地或远端存储，查询功能；可支持各种类形数据库；能以数据报表形式进行数据显示、查询、分析、统计、打印；系统数据可供备份；系统管理软件要求采用图形化的全中文操作界面，提供美观友好的监控画面，使用简单；用户可因机房或设备（机房结构、设备位置、类型、图形等）变动、增加监控点数等需求，自己修改监控系统。
机房配置环境、动力监控系统一套，主要负责对机房内主要环境参数及主要设备工作状态进行实时的监视，应能通过多种途径及时有效的获得报警信息；机房动力及环境监控系统能提供远程浏览及管理功能。
监控内容：
配电回路状态检测:电压、电流、频率。
UPS状态检测：输入、输出电压、电流、频率等。
空调状态检测：压缩机、风机、加湿器、去湿器、加热器工作情况及设定温湿度、回风温湿度。
环境温湿度:温度、湿度检测并显示。
漏水监控：检测机房空调漏水情况。
消防：与消防报警系统互联，采集报警状态，并实现联动功能.
监控系统包括各种需要用到的软、硬件、机架式服务器等。

9.2 技术规格
支持各品牌机房精密空调，及其它各大厂商生产的各种智能UPS，空调及其它智能设备。软件能进行二次开发。
具有专家诊断功能，可检测UPS及空调各部件的状态及各种参数。
系统全部硬件设备均为工控设备，可靠性极高。
信号处理接口板：其平均无故障时间在20万小时以上。模块采用全密封结构，固态封装，可靠性极高。
系统软件是机房场地监控中文32位开发，基于实时多任务WINDOWS SERVER 2003/2008操作系统。
友好的人机界面：令操作人员一目了然。参数实时动态显示，界面完全汉化，场地布局，设备照片或图片直接显示屏幕上，场景逼真，鼠标控制，操作简单。
使用本系统软件和修改监控系统无需专业软件知识，用户可因机房变动（设备位置、类型、图形、机房结构等）或因增加设备（在限定范围内）、增加监控点数，自己修改监控系统。
系统基于TCP/IP及SNMP，网络功能强大，完全实现多个机房，多个地方场地的集中或分散监控。
本系统具备计算机网络管理功能，能够检测计算机路由器、桥、交换机、端服务器等各种网络设备的运行情况，监视与外单位联网情况。
系统与数据库接口采用最新ODBC技术，使系统从根本上脱离了数据库的限制，也就是可支持各种类形数据库。
强大的报警处理功能。可区分1000级的警级别，报警事件发生时系统自动按事件级别排队报警，显示，处理，并将画面切换报警画面。
非常实用的自动拨号的功能。当报警发生时，系统可自动拨设置的电话号，当对方提机时，系统会自动播放语音报警信息，及时将故障的详细情况通知有关人员。
强大的数据管理功能，可存储一年的数据，并用历史曲线显示任意一天的数据情况，最大值，最小值，平均值及某一特定时刻数值。

十. 安防系统
10.1 视频监控系统
10.1.1项目需求
视频监控系统作为机房管理的主要手段，主要负责对机房各通道及出入口、设备操作面进行视频监控，防止非专业人员进入机房对设备进行操作，影响机房的正常运行。
要求通过安装客户端软件能实现远程管理，在办公室可方便的对整个机房进行实时的监控和历史图像的回放；图像存储时间一个月以上，预留部分端口。
配置视频服务器及图像管理主机1套，图像存储时间1个月。
摄像机选用网络摄像机，低照度时能够自动补白光，实现在低照度时依然看到彩色图像。
所有设备均采用TCP/IP协议。

10.1.2 技术规格
彩色网络半球摄像机；
三轴球型网络摄像机，内置双编码内核，支持MPEG4/MJPEG/H.264多压缩格式；
广角镜头，手动2-4mm；
照度：0LUX/F1.4，480线，AGC，AWB，AES，电子快门：1/ 60-1/15000秒；
支持日夜切换，内建白光LED灯；
PIR智慧眼：内建被动式红外线感光组件PIR（Passive Infrared）；
支持802.3af以太网络供电系统（POE）；
双码流：可以同时双视频流，同时传输不同分辨率及影像质量的双模影像串流至多个多媒体播放系统；
网络协议：支持SIP 双向语音、支持3GPP 、支持HTTPS、支持802.1X、RTST协议；
内置前端智能视频分析功能；
支持移动侦测、隐私遮蔽；
集成双向语音，内置拾音器，并可外接音频输入、输出设备（麦克风、音箱）语音与视频同步；
具备数字讯号I/O传输接口，可外接报警器、感应器。
视频监视系统通过安装客户端软件能有限的实现远程管理，在办公室可方便的对整个机房进行实时的监视和历史图像的回放。
视频管理软件不少于32画面接入。

10.2 门禁系统
10.2.1 项目需求
门禁系统是对机房内重要区域、通道及出入口进行监控管理，能对各通道的位置、通行对象及通行时间等进行实时控制或设定程序控制。系统专用管理软件通过感应卡或密码能够识别持卡人身份和使用权限。
门禁系统要求可通过软件与网络直接相连，可远程监控，达到数据共享，并可与视频监控系统集成，实现两个系统间联动工作，对进入该地区的目标进行监控与录像。
要求选用安全可靠的门禁产品，能准确无误的反映人员进出各房间的情况，能够储存一个月以上的人员出入情况记录，查询方便。
门禁系统应具有与消防系统联动的功能。

10.2.2技术规格
系统可以实现远程开门。
主机控制板采用TCP/IP协议。

十一. 机柜、光配布线系统
机房内机柜规格为600*1200*2200的标准机柜，共计60台；光纤配线架规格为500*750*2000；每个光纤配线架不少于576芯，配线法兰为SC/APC，供计8台；

信号线采用上走线的方式。光纤、铜缆分开走线，走线槽用颜色区分功能。光纤转弯处需要提供保护附件，保证合理转弯半径。线槽内需要配置附件，方便分类管理线缆。

十二. 监控室屏幕
根据墙体面积，以及每块屏幕的大小，即可以计算出屏幕的数量

十三. 新风系统
13.1系统概述
新风系统的是机房空气调节系统中重要的组成部分，通过风机不断从室外向机房内部引入室外新鲜空气。新风系统的意义主要表现在三个方面：
Ø 除尘
Ø 除湿
Ø 供给工作人员新鲜空气
1.除尘
机房是一个对空气洁净度要求非常高的场所，灰尘的吸附可能引起服务器等通信设备的不稳定运行甚至烧毁。造成的影响非常严重，国标规定机房内0.5μm的灰尘颗粒度 ≤18000粒/升。新风系统通过过滤和维持正压两个方面达到除尘的效果。新风机进气口必须设置亚高效过滤器以过滤室外灰尘。同时，新风系统不断向室内输入洁净空气，使机房平均气压要求保持高于室外气压4.9Pa，此时，即使开启机房门，亦不会造成室外污浊空气倒吸的现象，从而保持了室内空气洁净。
2.除湿
机房专用精密空调具有加湿功能，但一般不具备除湿功能。除湿的工作通常由新风系统的空气预处理机来完成。这对于室外空气的绝对湿度大于机房空气要求的地区意义极为重大。温度过大的空气会在机房内产生结露现象，对设备危害巨大。
3.供给新鲜空气
不断地补充新鲜空气是工作人员维持正常工作状态的保障。通常要求每人每小时不小于40m3的新风量。

13.2设计原则
国标规定：新风量的选择参照下列三项指标中最大的一项
Ø 总送风量的5%
Ø 每人≥40m3/h
Ø 维持正压
新风量过大产生的问题：
1）增加空调系统负担
2）过滤器易堵塞
新风量过小产生的问题：
1）不能满足人的需要
2）不能维持正压，即不能达到机房所需的洁净度和温湿度

13.3需求分析
机房约207平米，按每小时空气循环一次算，机房新风量应至少达到745m3/h。机房内未设有专门新风室，要求采用吊顶式新风机，进风量不小于800m3/h，带预处理功能，过滤器必须达到中效以上。吊顶设置新风口，顶内合理布置送风管道将新风平均输送到机房内。

13.4新风设备与消防联动
新风机可与消防系统进行联动，当某一消防保护区发生火警，经消防系统确认后，在气体喷放前将该保护区内的新风机切断电源，新风机组接收此信号后停机。待消防系统解除后，恢复电源，即可人工控制其重新启动。

13.5 排烟系统设计方案
根据消防规范，在气体灭火区域设置事故排气系统，排气按房间容积5次/h计。
机房所需排气量应大于（207m2）*3.6m*5次/h=3726m3。
