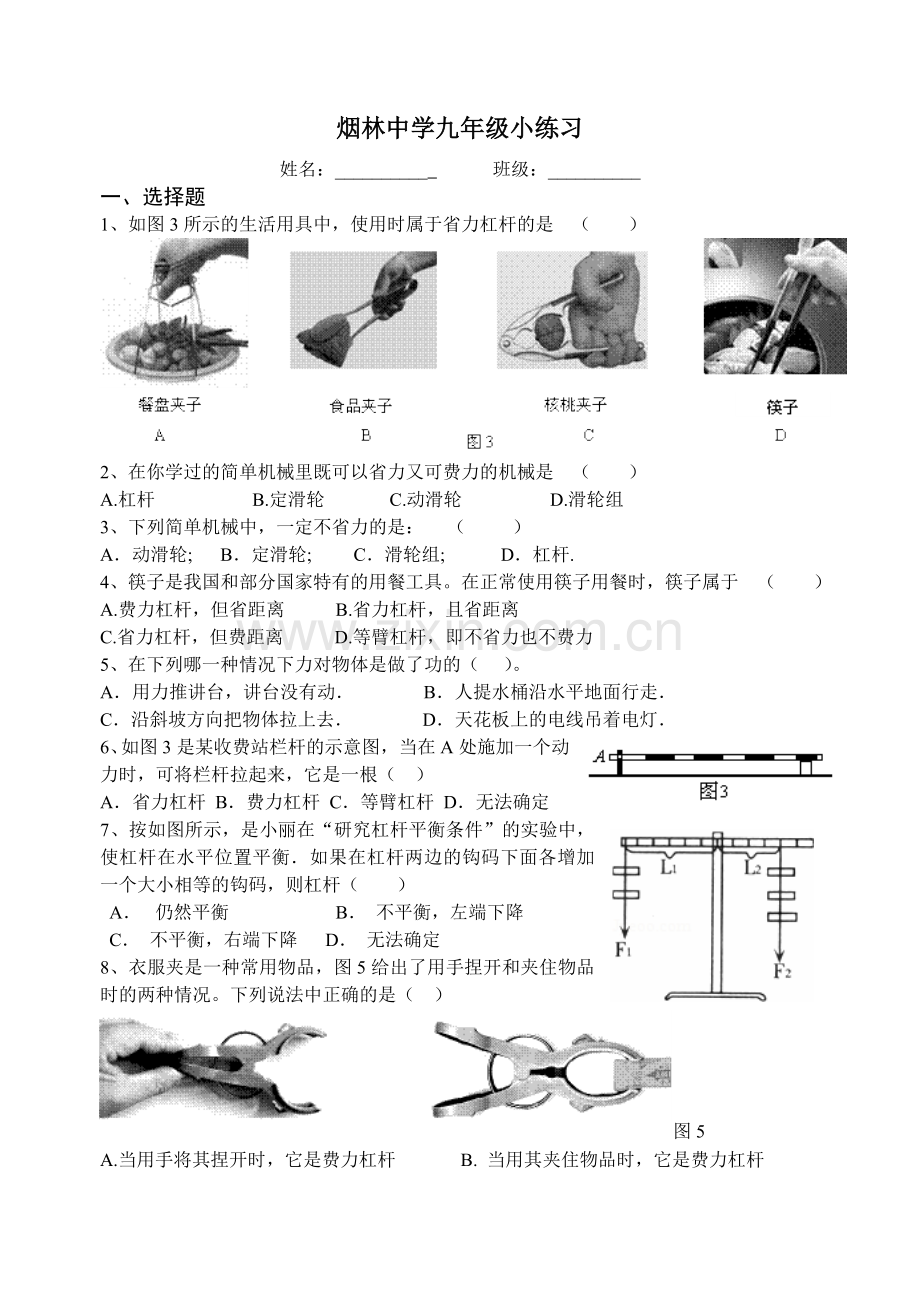

苏科版-杠杆、滑轮、功.doc

烟林中学九年级小练习
姓名：__________ 班级：__________
一、选择题
1、如图3所示的生活用具中，使用时属于省力杠杆的是 （ ）

2、在你学过的简单机械里既可以省力又可费力的机械是 （ ）
A.杠杆                     B.定滑轮 C.动滑轮                   D.滑轮组
3、下列简单机械中，一定不省力的是：   （ ）
A．动滑轮;      B．定滑轮;         C．滑轮组;            D．杠杆.
4、筷子是我国和部分国家特有的用餐工具。在正常使用筷子用餐时，筷子属于 （ ）
A.费力杠杆，但省距离           B.省力杠杆，且省距离
C.省力杠杆，但费距离           D.等臂杠杆，即不省力也不费力
5、在下列哪一种情况下力对物体是做了功的（    ）。
A．用力推讲台，讲台没有动．               B．人提水桶沿水平地面行走．
C．沿斜坡方向把物体拉上去．               D．天花板上的电线吊着电灯．
6、如图3是某收费站栏杆的示意图，当在A处施加一个动力时，可将栏杆拉起来，它是一根（   ）
A．省力杠杆  B．费力杠杆  C．等臂杠杆  D．无法确定
7、按如图所示，是小丽在“研究杠杆平衡条件”的实验中，使杠杆在水平位置平衡．如果在杠杆两边的钩码下面各增加一个大小相等的钩码，则杠杆（　　）
A．   仍然平衡                  B． 不平衡，左端下降
C． 不平衡，右端下降      D． 无法确定
8、衣服夹是一种常用物品，图5给出了用手捏开和夹住物品时的两种情况。下列说法中正确的是（   ）
图5
A.当用手将其捏开时，它是费力杠杆 B. 当用其夹住物品时，它是费力杠杆
C.无论用手将其捏开还是夹住物品时，它都是费力杠杆
D.无论用手将其捏开还是夹住物品时，它都是省力杠杆
9、使用定滑轮提升重物，当分别在A方向、B方向和C方向拉重物时：（ ）
A.A方向拉力最小;                     B.B方向拉力最小;
C.C方向拉力最小;                    D.三个方向拉力都一样.

10、用图5所示的四种机械提起同一重物，不计机械自重和摩擦，最省力的是 （ ）

11、如图所示，三种情况中物体所受的拉力都是F，甲图中物体上升sm，乙图中物体沿斜面向上移动sm，丙图中物体水平移动sm。比较拉力F做功的多少，结论是（    ）
A．甲图做功最多．           B．乙图做功最多．
C．丙图做功最多．           D．做功一样多．
12、下图所示的四幅图是小新提包回家的情景，小新提包的力不做功的是（　）

13、小明用100N的力踢一个重5N的足球，球离脚后在水平草地上向前滚动了20m.在球滚动的过程中 （ ）
A. 小明对足球做功2000J                   B.重力对足球做功100J
C. 小明对足球做功2100J                   D.小明和重力对足球做功都是0J
14、下列机械中，能省功的机械是 （ ）
A、扳手       B、天平         C、剪刀        D、以上三个均不省功
15、小梁同学从一楼走上10m高的四楼教室，请估计他克服重力所做的功为 （ ）
A．500J          B．500W       C．5000J         D．5000W
二、填空题
16、图所示装置的作用是    ，将重为100牛的物体匀速提高3米，拉力F的大小为  牛，拉力做功     焦（不计摩擦）。
17、 水上运动深受人们喜爱，赛艇运动员比赛时用的桨伸入水中部分较长，它属于　　　　(填“省力”或“费力”)杠杆；船桨向后划水，船向前运动，说明物体间　　　　　　　　。
18、力学里所说的功包括两个必要的因素；一是作用在物体上的      ，二是物体在力的方向上                      。
19、 滑轮在生活中有着广泛的应用，在需要改变力的方向时，要使用_________滑轮，在需要省力时，要使用________滑轮.
20、杠杆在我国古代早就有了许多巧妙的应用，有时人们使用动力臂比阻力臂长的杠杆是为了       ；有时却要使用费力杠杆，那又是为了              。
21、如图11所示的均匀杠杆，刻度线之间的距离都是相等的。使用前应先调节               ，使杠杆在水平位置平衡。杠杆平衡后，在杠杆的P刻线处挂2个钩码，为了使杠杆在水平位置重新平衡，应该在A刻线处挂        个钩码。（每个钩码的质量都相等）
22、某同学研究定滑轮的使用特点，他每次都匀速提起钩码，研究过程如图8-4所示，请仔细观察图中的操作和测量结果，然后归纳得出初步结论。
比较A、B两图可知：                                                   ；
比较B、C、D三图可知：                                                。
23、用100N的水平推力，使重500N的物体沿水平面移动20m。重力对物体做的功为   ，水平面对物体的支持力做的功为      ，推力对物体做的功为           。
24、 一个重500N的物体，用拉力F使它沿着长5m，高3m的光滑(摩擦力忽略不计)斜面AB(如图)，由A拉上平台B，在这过程中拉力做的功是__________J，若在平台BC上用力使物体前进5m，这时重力做的功是__________J。
25、某人用100牛的水平推力，推着重400牛的物体沿水平方向移动了10米，则此人对物体做功是        焦，重力做功为            焦。
26、小明用弹簧测力计水平拉着重10N的木块在水平木板上做匀速直线运动，此时弹簧测力计的示数如图所示，则木块受到的摩擦力是N，水平木板对木块的支持力是  N．若小明拉着木块匀速向右移动了0.5m，则拉力做的功是  J，重力对木块做的功是     J．
三、作图题
27、如图14所示，杠杆在力F1、F2作用下处于平衡状态，L1为F1的力臂。请在图中作出F2的力臂L2及力F1。
28、如图所示，用螺丝刀撬图钉，O为支点，请画出动力Fl的力臂L1．（保留作图痕迹）

29、东营地区油气资源丰富，右图为我市的标志性机械“提油机”。提油机的旋转臂实质上是一根杠杆，其支点为O，请在图中画出力F的力臂L。
30、如图12所示，轻质杠杆可绕O转动，杠杆上吊一重物G，在力F作用下杠杆静止在水平位置，l为F的力臂，请在图中作出力F的示意图及重物G所受重力的示意图。
  31、如图14所示，用滑轮组提升重物。请在图中画出最省力的绕线方法。

四、实验,探究题
32、小明在探究“杠杆的平衡条件”实验中，
（1）实验前他应先调节杠杆在水平位置平衡，其目的是_________________________。
（2）杠杆平衡后，小明在图24甲所示的A位置挂上两个钩码，可在B位置挂上________个钩码，使杠杆在水平位置平衡。
（3）他改用弹簧测力计在图24乙所示的C位置斜向下拉，若每个钩码重1N．当杠杆在水平位置平衡时，测力计的示数将____________（选填“大于”、“等于”或“小于”）1N。
五、计算题
33、在F=20牛顿的水平力作用下，重为150牛顿的物体沿水平匀速前进了0.5米，不计滑轮的摩擦和质量，那么力F做的功为____焦耳，物体A受到水平方向的力为____牛顿。　

参考答案

一、选择题
1、C 2、A3、B4、A  5、C 6、B 7、答案 B设杠杆每一格长度为L，一个钩码的重力为G，
原来：2G×6L=3G×4L，杠杆平衡，现在在杠杆两边的钩码下面各增加一个大小相等的钩码：
左边=3G×6L，右边=4G×4L，因为3G×6L＞4G×4L，所以杠杆不再平衡，左端下降．故选B．
8、B 9、D10、D 11、D12、B  13、D 14、D15、C 16、改变力的方向；100；300。
二、填空题
17、费力  力的作用是相互的 18、力    移动距离  19、定  动；20、 省力  省距离
21、平衡螺母     5 22、．略 23、0  0  2000J  24、1500，0　 25、1000J   0J
26、3.4、10、1.7、0
三、作图题
27、图略
28、过支点O作出动力F1的垂线，即为动力臂L1．如图所示：

29、答案如图

30、略
31、
四、实验,探究题
32、(1)便于在杠杆上直接读出力臂大小   (2)4   (3)大于
五、计算题
33、50；300
