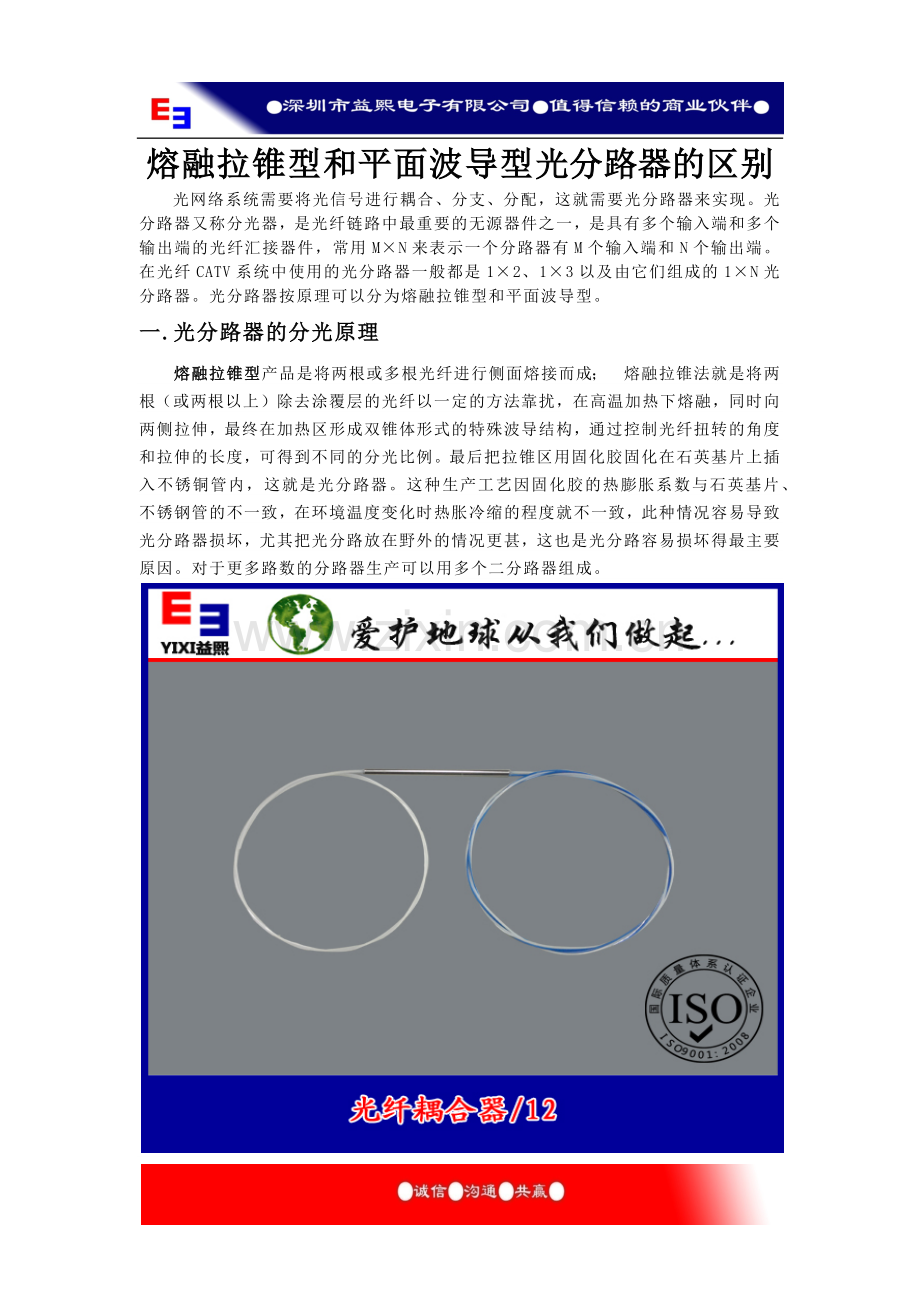

熔融拉锥型和平面波导型光分路器的区别
光网络系统需要将光信号进行耦合、分支、分配，这就需要光分路器来实现。光分路器又称分光器，是光纤链路中最重要的无源器件之一，是具有多个输入端和多个输出端的光纤汇接器件，常用M×N来表示一个分路器有M个输入端和N个输出端。在光纤CATV系统中使用的光分路器一般都是1×2、1×3以及由它们组成的1×N光分路器。光分路器按原理可以分为熔融拉锥型和平面波导型。
一.光分路器的分光原理
熔融拉锥型产品是将两根或多根光纤进行侧面熔接而成；　熔融拉锥法就是将两根（或两根以上）除去涂覆层的光纤以一定的方法靠扰，在高温加热下熔融，同时向两侧拉伸，最终在加热区形成双锥体形式的特殊波导结构，通过控制光纤扭转的角度和拉伸的长度，可得到不同的分光比例。最后把拉锥区用固化胶固化在石英基片上插入不锈铜管内，这就是光分路器。这种生产工艺因固化胶的热膨胀系数与石英基片、不锈钢管的不一致，在环境温度变化时热胀冷缩的程度就不一致，此种情况容易导致光分路器损坏，尤其把光分路放在野外的情况更甚，这也是光分路容易损坏得最主要原因。对于更多路数的分路器生产可以用多个二分路器组成。

平面波导型是微光学元件型产品，采用光刻技术，在介质或半导体基板上形成光波导，实现分支分配功能。而PLC分路器采用半导体工艺（光刻、腐蚀、显影等技术）制作。光波导阵列位于芯片的上表面，分路功能集成在芯片上，也就是在一只芯片上实现1、1等分路；然后，在芯片两端分别耦合输入端以及输出端的多通道光纤阵列并进行封装。

这两种型式的分光原理类似，它们通过改变光纤间的消逝场相互耦合（耦合度，耦合长度）以及改变光纤纤半径来实现不同大小分支量，反之也可以将多路光信号合为一路信号叫做合成器。熔锥型光纤耦合器因制作方法简单、价格便宜、容易与外部光纤连接成为一整体，而且可以耐孚机械振动和温度变化等优点，目前成为市场的主流制造技术。

二.光分路器的常用技术指标
1.插入损耗
　　插入损耗是指每一路输出相对于输入光损失的dB数，其数学表达式为：Ai=-10lg Pouti/Pin ，其中Ai是指第i个输出口的插入损耗；Pouti是第i个输出端口的光功率；Pin是输入端的光功率值。
2.附加损耗
　　附加损耗定义为所有输出端口的光功率总和相对于输入光功率损失的DB数。值得一提的是，对于光纤耦合器，附加损耗是体现器件制造工艺质量的指标，反映的是器件制作过程的固有损耗，这个损耗越小越好，是制作质量优劣的考核指标。而插入损耗则仅表示各个输出端口的输出功率状况，不仅有固有损耗的因素，更考虑了分光比的影响。因此不同的光纤耦合器之间，插入损耗的差异并不能反映器件制作质量的优劣。对于1*N单模标准型光分路器附加损耗如下表所示：
　　分路数 2 3 4 5 6 7 8 9 10 11 12 16
　　附加损耗DB 0.2 0.3 0.4 0.45 0.5 0.55 0.6 0.7 0.8 0.9 1.0 1.2
3.分光比。
　　分光比定义为光分路器各输出端口的输出功率比值，在系统应用中，分光比的确是根据实际系统光节点所需的光功率的多少，确定合适的分光比（平均分配的除外），光分路器的分光比与传输光的波长有关，例如一个光分路在传输1.31 微米的光时两个输出端的分光比为50：50；在传输1.5μm的光时，则变为70：30（之所以出现这种情况，是因为光分路器都有一定的带宽，即分光比基本不变时所传输光信号的频带宽度）。所以在订做光分路器时一定要注明波长。
4. 隔离度。
　　隔离度是指光分路器的某一光路对其他光路中的光信号的隔离能力。在以上各指标中，隔离度对于光分路器的意义更为重大，在实际系统应用中往往需要隔离度达到40dB以上的器件，否则将影响整个系统的性能。
另外光分路器的稳定性也是一个重要的指标，所谓稳定性是指在外界温度变化，其它器件的工作状态变化时，光分路器的分光比和其它性能指标都应基本保持不变，实际上光分路器的稳定性完全取决于生产厂家的工艺水平，不同厂家的产品，质量悬殊相当大。在实际应用中，质量低劣的光分路器，不仅性能指标劣化快，而且损坏率相当高，作于光纤干线的重要器件，在选购时一定加以注意，不能光看价格，工艺水平低的光分路价格肯定低。此外，均匀性、回波损耗、方向性、PDL都在光分路器的性能指标中占据非常重要的位置。
三.如何选用光分路器
随着光纤通信的投资方向由通信干线,城域网,局域网,专用网等向FTTP, FTTH的方向发展.FTTH的核心光器件--光分路器的需求不断扩大，这两种器件各有优点，根据使用场合和需求的不同，合理选用这两种不同类型的分光器件。
3.1.1 ：拉锥耦合器主要优点有：
（1）拉锥耦合器已有二十多年的历史和经验, 许多设备和工艺都是沿用,经费只有PLC的几十分之一甚至几百分之一
（2）原材料是石英基板, 光纤, 热缩管, 不锈钢管和少些胶, 1×2、1×4等低通道分路器成本低。
（3）分光比可以根据需要实时监控，可以制作不等分分路器。
3.1.2：其缺点是：
损耗对光波长敏感，要根据波长选用，在三网合一使用过程是致命缺陷（在三网合一传输的光信号有1310nm、1490nm、1550nm等多种波长信号）。
平面波导型光分路器（PLC Splitter）是一种基于石英基板集成波导光功率分配器件，具有体积小，工作波长范围宽，可靠性高，分光均匀性好等特点，特别适用于无源光网络（EPON，BPON，GPON等）中连接局端和终端设备并实现光信号的分路。

3.1.3：封装信息：
结构
1×2 or 2×2
尾纤长度
1m或客户要求
尾纤类型
250mm裸纤
900mm松套管
2mm、3mm松套管
封装尺寸
（￠×L）mm
￠3.0×54
￠3.0×70
90×14×8.5
外壳
不锈钢（圆）
不锈钢（圆）
小模块
注：也可以按客户的规格要求进行封装
3.1.4：性能指标：
等级
参数
P级
A级
工作波长（nm）
1310,1550或其它
工作带宽（nm）
±15
典型附加损耗（dB）
≦0.10
≦0.15
插入损耗（dB）
50/50
≦3.4
≦3.6
40/60
≦4.4/2.6
≦4.7/2.8
30/70
≦5.7/1.9
≦6.0/2.0
20/80
≦7.6/1.2
≦8.0/1.3
10/90
≦11.0/0.65
≦11.5/0.8
5/95
≦14.2/0.4
≦14.8/0.5
2/98
≦18.5/0.25
≦19.0/0.35
1/99
≦21.5/0.2
≦22.0/0.3
偏振相关损耗（dB）
≦0.10
≦0.15
方向性（dB）
≧55
工作温度（℃）
-20～+70
注：可按客户规格的要求定制
3.2.1：PLC分路器的优点有：
（1）损耗对光波长不敏感，可以满足不同波长的传输需要。
（2）分光均匀，可以将信号均匀分配给用户。
（3）结构紧凑，体积小，可以直接安装在现有的各种交接箱内，不需留出很大的安装空间。
（4）单只器件分路通道很多，可以达到32路以上。
（5）多路成本低，分路数越多，成本优势越明显。
3.2.2：PLC分路器的主要缺点有：
（1）器件制作工艺复杂，技术门槛较高，目前芯片被国外几家公司垄断，国内能够大批量封装生产的企业很少。
（2）相对于熔融拉锥式分路器成本较高，特别在低通道分路器方面更处于劣势。
3.2.3：PLC光分路器分类
裸纤式，微型（钢管/模块）型，盒型，带分支器型，托盘式，插片式，机架式……

3.2.4：外形封装规格和尺寸

1×N Splitter
封装规格及尺寸
单位
1×4
1×8
1×16
1×32
1×64
①基本裸带封装
长×宽×高
40×4×4
40×4×4
50×7×4
50×7×4
60×12×4
②小型盒式封装
50×7×4
60×12×4
80×12×4
80×20×6
100×40×6
③模块盒式封装
100×80×10
00×80×10
100×80×10
140×114×18
140×114×18

2×N Splitter
封装规格及尺寸
单位
2×4
2×8
2×16
2×32
2×64
①基本裸带封装
长×宽×高
50×4×4
50×4×4
60×7×4
60×7×4
60×12×4
②小型盒式封装
60×7×4
80×12×4
80×12×4
80×20×6
100×40×6
③模块盒式封装
100×80×10
100×80×10
100×80×10
140×114×18
140×114×18
3.2.5：特点
1. 工作波长宽
2. 插入损耗低
3小偏振相关损耗低
4.小型化设计
5.通道间一致性良好
6.高可靠性和稳定性 7.通过GR-1221-CORE可靠性测试 7.通过GR-12091-CORE可靠性测试
7.符合RoHS标准
8．可根据客户需求提供不同种类的连接头，安装快捷，性能可靠，
3.2.6：应用
盒式：安装在19寸标准机架内;在光纤分支入户时，提供的安装设备是光缆交接箱;在光纤分支入户时，客户指定的设备内安装。
3.2.7盒式平面波导光分路器性能参数表
1×N PLC Splitter
参数
1X2
1X4
1X8
1X16
1X32
1X64
光纤类型
SMF-28e 或者 客户指定
工作波长(nm)
1260～1650
插入损耗(dB)
典型值
3.7
6.8
10.0
13.0
16.0
19.5
最大值
4.0
7.2
10.5
13.5
16.9
21.0
损耗均匀性 (dB)
最大值
0.4
0.6
0.8
1.2
1.5
2.5
回波损耗(dB)
最小值
50
50
50
50
50
50
偏振相关损耗 (dB)
最大值
0.2
0.2
0.3
0.3
0.3
0.4
方向性 (dB)
最小值
55
55
55
55
55
55
波长相关损耗(dB)
最大值
0.3
0.3
0.3
0.5
0.5
0.8
温度相关损耗(-40~+85℃)
最大值
0.5
0.5
0.5
0.8
0.8
1.0
工作温度 (℃)
-40~+85
储存温度 (℃)
-40~+85
(Measured at room temperature and excludes connector loss室温值，不包含连接头)
2×N PLC Splitter
参数
端口
2X2
2X4
2X8
2X16
2X32
2X64
光纤类型
SMF-28e或者 客户指定
工作波长(nm)
1260～1650
插入损耗(dB)
典型值
3.8
7.4
10.8
14.2
17.0
21.0
最大值
4.2
7.8
11.2
14.6
17.5
21.5
损耗均匀性 (dB)
最大值
1.0
1.4
1.5
2.0
2.5
2.5
回波损耗 (dB)
最小值
50
50
50
50
50
50
偏振相关损耗 (dB)
最大值
0.2
0.2
0.4
0.4
0.4
0.5
方向性 (dB)
最小值
55
55
55
55
55
55
波长相关损耗(dB)
最大值
0.8
0.8
0.8
0.8
0.8
1.0
温度相关损耗(-40~+85℃)
最大值
0.5
0.5
0.5
0.8
0.8
1.0
操作温度 (℃)
-40~+85
储存温度(℃)
-40~+85
注:1.以上为不含连接头指标；2.可根据要求定做特殊规格产品。
