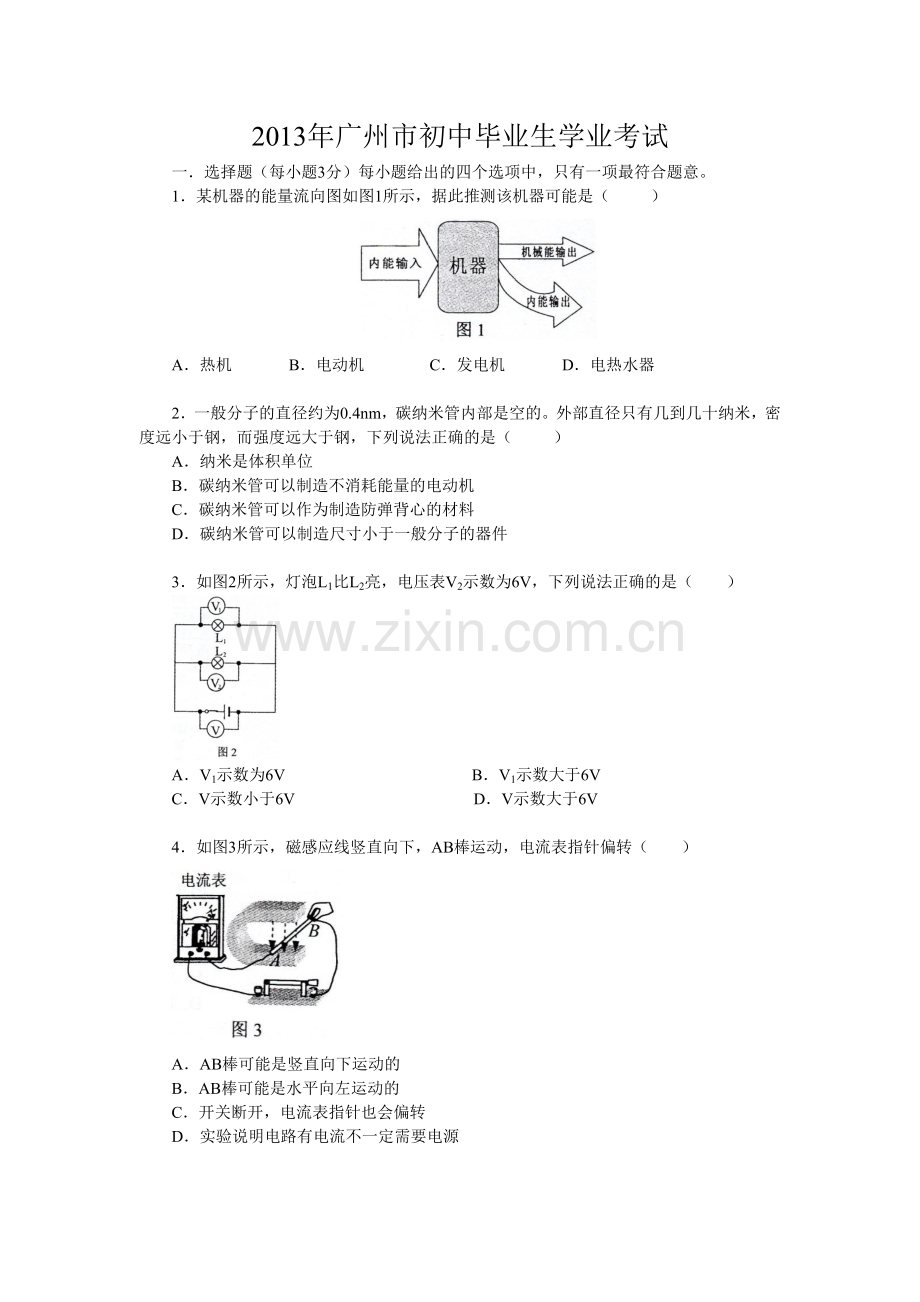

2013年广州市初中毕业生学业考试
一．选择题（每小题3分）每小题给出的四个选项中，只有一项最符合题意。
1．某机器的能量流向图如图1所示，据此推测该机器可能是（ ）

A．热机 B．电动机 C．发电机 D．电热水器

2．一般分子的直径约为0.4nm，碳纳米管内部是空的。外部直径只有几到几十纳米，密度远小于钢，而强度远大于钢，下列说法正确的是（ ）
A．纳米是体积单位
B．碳纳米管可以制造不消耗能量的电动机
C．碳纳米管可以作为制造防弹背心的材料
D．碳纳米管可以制造尺寸小于一般分子的器件

3．如图2所示，灯泡L1比L2亮，电压表V2示数为6V，下列说法正确的是（ ）

A．V1示数为6V B．V1示数大于6V
C．V示数小于6V D．V示数大于6V

4．如图3所示，磁感应线竖直向下，AB棒运动，电流表指针偏转（ ）

A．AB棒可能是竖直向下运动的
B．AB棒可能是水平向左运动的
C．开关断开，电流表指针也会偏转
D．实验说明电路有电流不一定需要电源

5．水的比热容比煤油的大。如图4所示，隔着石棉网同时加热规格相同，分别装上质量和初温都相同的煤油和水的试管，至管内液体升温到40℃，这个过程中（ ）

A．煤油温度先升到40℃
B．同一时刻水的温度比煤油高
C．加热相同时间，水吸收的热量多
D．升高相同的温度，煤油需加热较长的时间

6．图5是某物质由液态变为固态过程温度随时间变化的图像，下列说法正确的是（ ）

A．t4时刻物体内能为零
B．t2、t3时刻物体内能相等
C．t2时刻物体内能比t3小
D．t1时刻物体分子动能比t2时大

7．图6中的示意图形象反映物质气、液、固三态分子排列的特点，正确的说法是（ ）

A．甲是气态 B．乙是气态 C．丙是气态 D．甲是固态
8．线圈abcd转动过程中经过图7甲、乙位置时，导线ab所受磁场力的方向（ ）

A．相反，是由于磁场方向相反了
B．相反，是由于流过ab的电流方向相反了
C．相同，是由于磁场方向、流过ab的电流方向都改变了
D．相同，是由于磁场方向、流过ab的电流方向都没改变

9．图8中蜡烛在光屏上成清晰缩小的像。下列哪一项操作可能使烛焰在光屏上成清晰放大的像（ ）

A．透镜不动，蜡烛、光屏靠近透镜
B．透镜不动，蜡烛、光屏向右移动
C．透镜、光屏都不动，蜡烛向右移动
D．蜡烛、光屏都不动，透镜靠近光屏
10．如图9所示，足球以初速度v沿着凹凸不平的草地从a运动到d，足球（ ）

A．在b、d两点动能相等
B．在a、d两点机械能相等
C．从b到c的过程机械能减少
D．从c到d的过程重力势能减少

11．某手机网络频率范围是1920MHz---1935MHz，下列说法正确的是（ ）
A．1920MHz的电磁波波长比1935MHz的短
B．1920MHz的电磁波不能再没有空气的月球上传播
C．1920MHz的电磁波在真空中传播的速度比1935MHz的慢
D．1920MHz和1935MHz的电磁波在真空中传播的速度相同
12．忽略一切阻力，原静止在水平面上的大石头被另一块小石头水平撞击，大石头的运动情况是（ ）
A．始终静止不动
B．动了一点点，很快停下来
C．撞击时开始运动，然后慢慢停下来
D．撞击时开始运动，然后做匀速直线运动

第二部分（共64分）
二、填空 作图题（共25分）
13．某家用电动食品粉碎机有两开关S1，S2，要合上开关S1，而且要用力下压盖子（会闭合开关S2），粉碎机才会工作。在图10中连接粉碎机的电动机及S1、S2，使其能按上述要求工作

14．图11哪些图所示情况会发生触电事故：______________________

15．如图12所示，O’是O在平面镜中成的像，在图中画出平面镜的位置，并画出线段AB在该平面镜中所成的像（用符号表示平面镜）

16．下表是某些介质的声速v
介质
v/（m·s-1）
介质
v/（m·s-1）
水（5℃）
1450
冰
3230
水（15℃）
1470
软橡胶（常温）
40至50
水（20℃）
1480
软木
500
海水（25℃）
1531
铁（棒）
5200
（1）分析表格的信息，推断声速大小可能跟哪些因素有关？（只须写出两种）依据是什么？
__________________，_________________________________________________；
__________________，_________________________________________________。
（2）设海水温度为25℃，在海面用超声测位仪向海底垂直发射声波，经过2s后收到回波，根据公式，计算出海水深度为______________。
（3）真空中声速是______________。

17．如图13甲所示，小明顺着竖直的杆匀速下滑。
①在乙图代表小明的圆点A画出其竖直方向受到的力
②小明再沿比杆匀速下滑，其沿绳受到的摩擦力为f滑、沿杆下滑受到的摩擦力为f杆，f滑_________f杆（选填“>”，“=”，“<”）。
③若小明沿杆匀速向上滑，他受到的摩擦力的方向：_________

18．如图14所示，把一张轻质纸放在两本书上，沿纸面下方吹气，原平整的纸会从两书间的空隙下陷，据此推断空气对下陷纸片上、下表面的压强哪个小？_________根据所学的物理知识解释为什么会出现这种现象：____________________________________。

19．图15是薄纸制成的下端开口，容器的容积为1m3，所用薄纸质量为0.5N，容器内空气重量为_________N，容器（含其内空气）的总重量为_________N（空气密度为1.29kg/m3，g=10N/kg），为了使容器悬浮在空中，你要用_________方法使容器内空气减少，容器内空气的重量减少_________N，容器才能悬浮在空中，此时容器内空气密度_________容器外空气密度（选填“大于”，“等于”，“小于”）。

三、解析图（共18分）
20．效率是30%，水平叉臂面积为1m2的电动叉车（如图16甲），托着重量为6000N，底面积为6m2的货物（如图乙），5s内从A点匀速水平移动到B点，再从B点匀速竖直提升10s到达C点，所用时间及各点间距离如丙图所示，求：
（1）A到B过程，货物对叉臂的压强
（2）A到C过程，叉车对货物的支持力做的功
（3）B到C过程，叉车对货物做功的功率
（4）B到C过程，叉车消耗的电能

21．灯泡L标着“6V 6W”，求：
（1）灯泡L正常发光时的电流和电阻
（2）如图17所示，把灯泡L与电压恒为6V的电源相接，在t=0s时刻，合上开关S，测得流过灯泡L的电流与通电时间关系如图18所示

① 合上开关S瞬间，流过灯泡的电流多大？
② 哪一时刻开始灯泡正常发光？
③ 合上开关瞬间灯泡的电阻为R1，正常发光时电阻为R2，求。

四、实验 探究题（21分）
22．（1）在某地做探究水沸腾实验，装置如图19所示，加热一段时间，烧杯内的水翻腾，有大量的气泡上升，变大，到水面破裂。此时图中温度计的示数为_______。烧杯内的水是否已沸腾？______。判断的依据是___________________________________________。
（2）海拔越高，大气压越小，用同一套装置测得不同楼层的大气压值如图20甲、乙所示，乙图大气压值等于________mm高的水银柱所产生的压强。其中____图是放在较高楼层时的情况。

23．小聪估测书包重量，现有细绳、重量可忽略的长硬棒、刻度尺、一瓶600mL的水，空瓶的质量忽略不计。
（1）这瓶水的质量m=________，重量G=________。（1mL=1cm3，水的密度是1g/cm3，g=10N/kg）
（2）手提细绳，如图21，若硬棒水平静止。在图中标示需要测量的长度。

（3）书包的重量约为________（用上述求得及所测得的物理量符号标示）
（4）若测量中硬棒挂书包一端下沉，你有什么办法让硬棒恢复水平平衡？ _________________________________________________________________。

24．（1）灯泡L1、L2规格相同，按图22所示电路图连接图23的电路，要求滑动变阻器接入电路中的电阻值最大。

（2）正确连接电路后，闭合开关，观察不到两灯发光，将一根导线接在L1两端时，观察到L2会发光，据此猜想有可能是两灯的实际电功率太小，也可能是L1断路。 扼要写出确定上述哪一个猜想正确的检测过程。
检测方法
观察到的现象
得出的结论

（3）更换元件后，两灯发光，小明用一个电压表分别测图23电路中两灯电压：如图24所示，将电压表正确接在L2两端（电路的其他部分没有画出），电压表示数如图25所示，则L2两端电压为____V。为了测L1的电压，把图24中的导线M的左端从a接线柱改接到b接线柱。这样能测出L1的电压吗？________。
原因是： ________________________________________________________________。

2013年广州市初中毕业生学业考试
物理答案
一、选择题(每小题3分,共36分)
1、【答案】A
2、【答案】C
3、【答案】A
4、【答案】B
5、【答案】A
6、【答案】D
7、【答案】C
8、【答案】B
9、【答案】B
10、【答案】C
11、【答案】D
12、【答案】D

二、 填空 作图题(25分)
13、【答案】如图所示

14、【答案】甲丙

15、【答案】如图所示

16、【答案】(1)声速大小可能和温度有关，声音在5℃、15℃、20℃的水中的速度不同；声速大小可能和介质有关，声音在水、海水、冰、铁等不同介质中速度不同。
(2)1531m
(3)0m/s

17、【答案】
(1)如图所示

(2)=
(3)竖直向上

18、【答案】下表面 气体流速越大，压强越小

19、【答案】12.9 13.4 加热使气体膨胀 0.5 小于

三、解析题(18分)
20、【答案】（共8分）
(1)货物对叉臂的压强 （2分）
(2)叉车对货物做功，W=Fs=6000N×1m=6000J。 （2分）
(3)叉车对货物做功的功率 （2分）
(4) ，故。 （1分）

21、解析：（共10分）
(1)由题中灯泡铭牌，得正常发光时电流为： （2分）
电阻为： （2分）
(2)
①合上开关S的瞬间，由图可知，当t=0时的电流为：=6A。 （2分）
②由(1)知，此灯泡正常发光时的电流为1A，结合图我们可知，从t=6×10-2s开始，灯泡正常发光。 （2分）
③根据①可得，合上开关的瞬间灯泡的电阻为，正常发光时，故。 （2分）

四、实验探究题(共21分)
22、【答案】(1)96℃ 是 这时有大量的气泡上升，变大，到水面破裂，这是水沸腾时的现象。 (2)753 乙

23、【答案】(1)0.6kg 6N (2)如图所示 (3) (4)把书包向右移动一点(或把细绳向右移动一点)

24、【答案】(1) 如图所示

(2)
检测方法
观察到的现象
得出的结论
用一根导线接在L2两端
L1亮
两灯的实际电功率太小
L1不亮
L1断路
(3)1.3 不能 直接改接到b接线柱，电压表的正负接线柱将弄反了
