《机械识图与项目训练》试卷3.doc

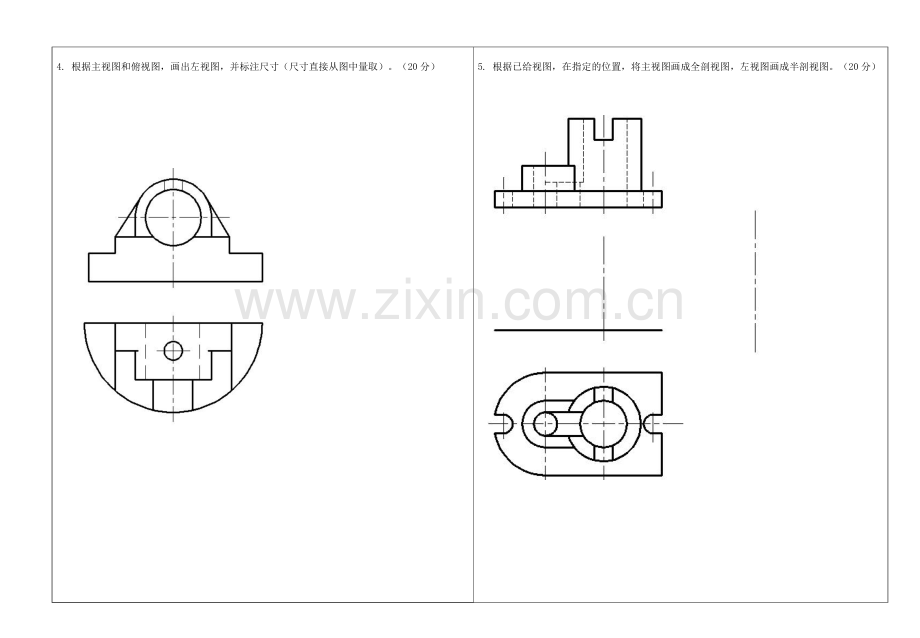

20 -20 学年机械制图期末考试题（1）班级姓名学号得分考试日期共 7 题1. 已知直线ABCD，完成直线AB、CD的三面投影。（10分） 2. 已知四边形ABCD的边AC是正平线，完成四边形ABCD的两面投影。（10分）3. 根据已知视图，补画第三视图。（20）（1）（2）4. 根据主视图和俯视图，画出左视图，并标注尺寸（尺寸直接从图中量取）。（20分）5. 根据已给视图，在指定的位置，将主视图画成全剖视图，左视图画成半剖视图。（20分）6. 作出AA断面图和BB断面图（键槽深4 mm）。（10分）7. 指出下列螺纹画法中的错误，并将正确的画法画在指定位置。(10分).
