机械设计-复习题-试题试题11含答案.doc

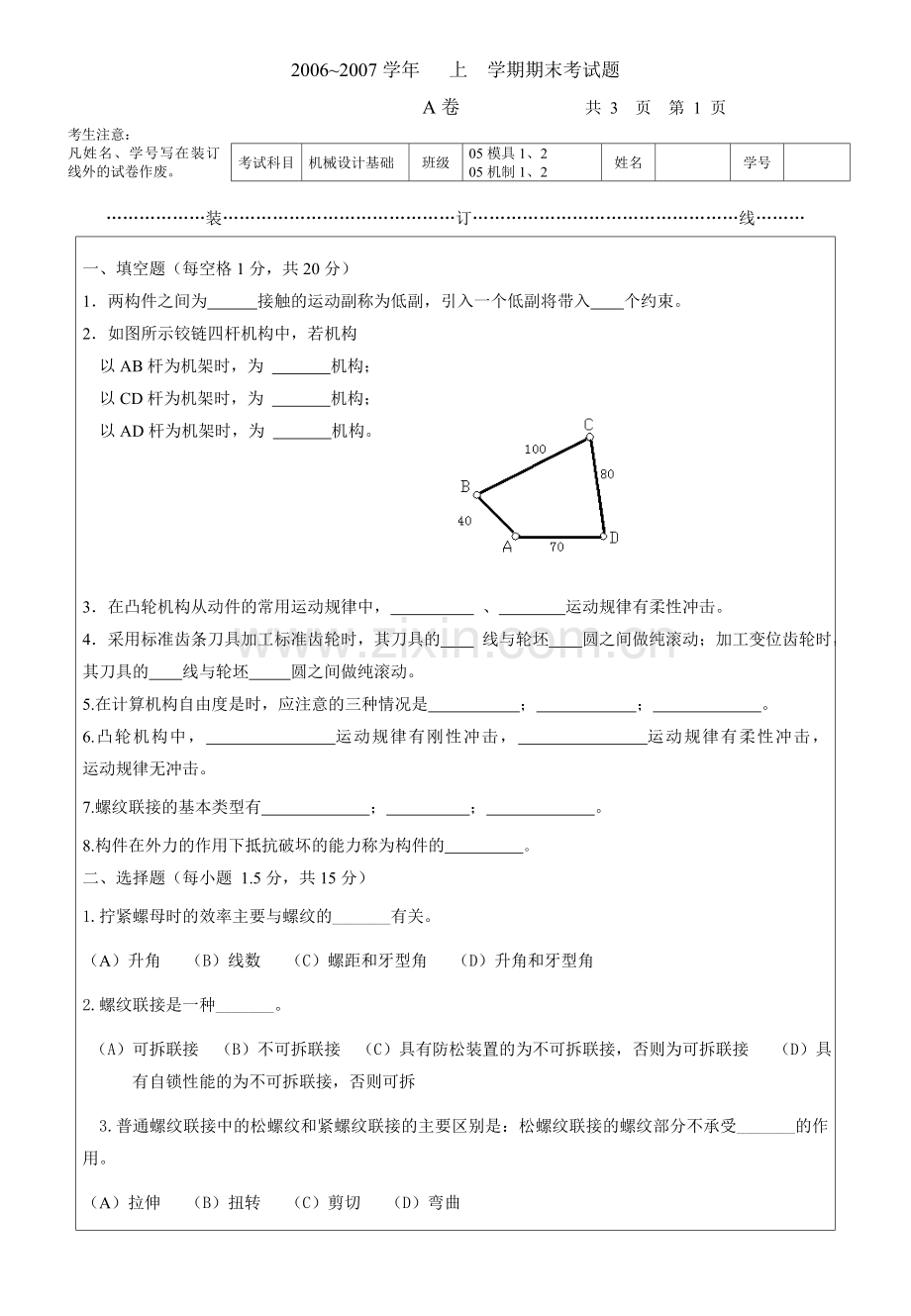

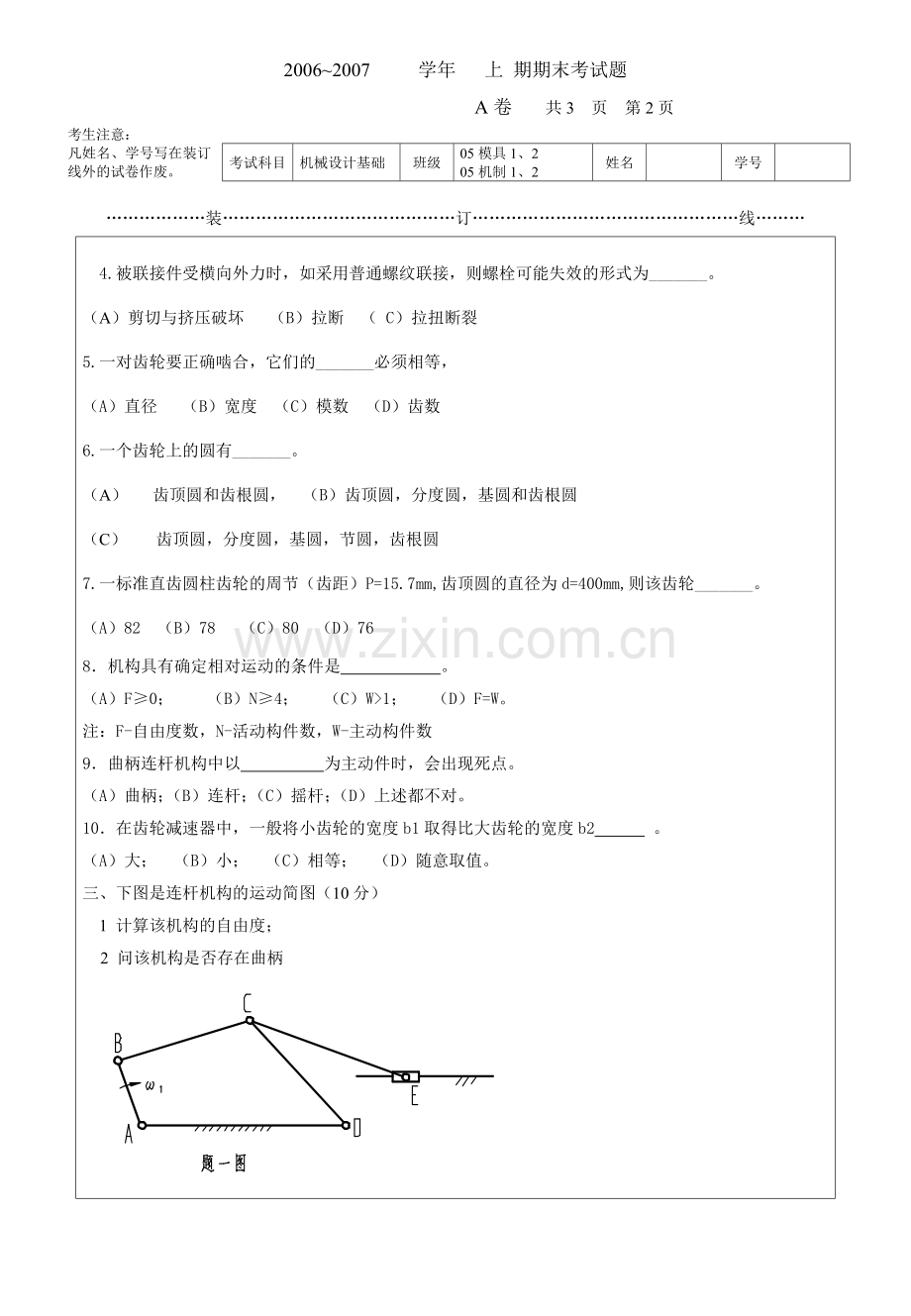

20062007学年 上 学期期末考试题 A卷 共 3 页 第 1 页考生注意：考试科目机械设计基础班级05模具1、205机制1、2姓名学号凡姓名、学号写在装订线外的试卷作废。装订线一、填空题（每空格1分，共20分）1两构件之间为 接触的运动副称为低副，引入一个低副将带入 个约束。2如图所示铰链四杆机构中，若机构 以AB杆为机架时，为 机构； 以CD杆为机架时，为 机构； 以AD杆为机架时，为 机构。3在凸轮机构从动件的常用运动规律中， 、 运动规律有柔性冲击。4采用标准齿条刀具加工标准齿轮时，其刀具的 线与轮坯 圆之间做纯滚动；加工变位齿轮时，其刀具的 线与轮坯 圆之间做纯滚动。5.在计算机构自由度是时，应注意的三种情况是 ； ； 。6.凸轮机构中， 运动规律有刚性冲击， 运动规律有柔性冲击， 运动规律无冲击。7.螺纹联接的基本类型有 ； ； 。8.构件在外力的作用下抵抗破坏的能力称为构件的 。二、选择题（每小题 1.5分，共15分）1.拧紧螺母时的效率主要与螺纹的_有关。（A）升角 （B）线数 （C）螺距和牙型角 （D）升角和牙型角2.螺纹联接是一种_。 （A）可拆联接 （B）不可拆联接 （C）具有防松装置的为不可拆联接，否则为可拆联接 （D）具有自锁性能的为不可拆联接，否则可拆3.普通螺纹联接中的松螺纹和紧螺纹联接的主要区别是：松螺纹联接的螺纹部分不承受_的作用。（A）拉伸 （B）扭转 （C）剪切 （D）弯曲20062007 学年 上 期期末考试题 A卷 共3 页 第2页考生注意：考试科目机械设计基础班级05模具1、205机制1、2姓名学号凡姓名、学号写在装订线外的试卷作废。装订线4.被联接件受横向外力时，如采用普通螺纹联接，则螺栓可能失效的形式为_。（A）剪切与挤压破坏 （B）拉断 （ C）拉扭断裂 5.一对齿轮要正确啮合，它们的_必须相等，（A）直径 （B）宽度 （C）模数 （D）齿数6.一个齿轮上的圆有_。（A） 齿顶圆和齿根圆， （B）齿顶圆，分度圆，基圆和齿根圆（C） 齿顶圆，分度圆，基圆，节圆，齿根圆7.一标准直齿圆柱齿轮的周节（齿距）P=15.7mm,齿顶圆的直径为d=400mm,则该齿轮_。（A）82 （B）78 （C）80 （D）768机构具有确定相对运动的条件是 。（A）F0； （B）N4； （C）W1； （D）F=W。注：F-自由度数，N-活动构件数，W-主动构件数9曲柄连杆机构中以 为主动件时，会出现死点。（A）曲柄；（B）连杆；（C）摇杆；（D）上述都不对。10在齿轮减速器中，一般将小齿轮的宽度b1取得比大齿轮的宽度b2 。（A）大； （B）小； （C）相等； （D）随意取值。三、下图是连杆机构的运动简图（10分） 1 计算该机构的自由度； 2 问该机构是否存在曲柄20062007 学年 上 期期末考试题 A卷 共 3 页 第 3 页考生注意：考试科目机械设计基础班级05模具1、205机制1、2姓名学号凡姓名、学号写在装订线外的试卷作废。装订线四、计算下列机构的自由度（若有复合铰链、局部自由度或虚约束，须明确指出）。 (共12分) 五、某变速箱中，原设计一对直齿轮，其参数为m=2.5mm，z1=15，z2=38；由于两轮轴孔中心距为70mm，试改变设计采用斜齿轮传动，以适应轴孔中心距。试确定一对斜齿轮的主要参数（模数、齿数、压力角、螺旋角），并判断小齿轮是否根切。（15分）六、一对标准直齿圆柱齿轮传动，已知两齿轮齿数分别为40和80，并且测得小齿轮的齿顶圆直径为420mm，求两齿轮的主要几何尺寸。 （16分） 七如图所示的蜗杆传动中，蜗杆为主动件，蜗轮螺旋线为左旋，其转向如图示。试在图中画出蜗杆的螺旋线方向，蜗杆蜗轮在啮合点处的圆周力Ft1、Ft2及轴向力Fa1、Fa2方向（12分）
