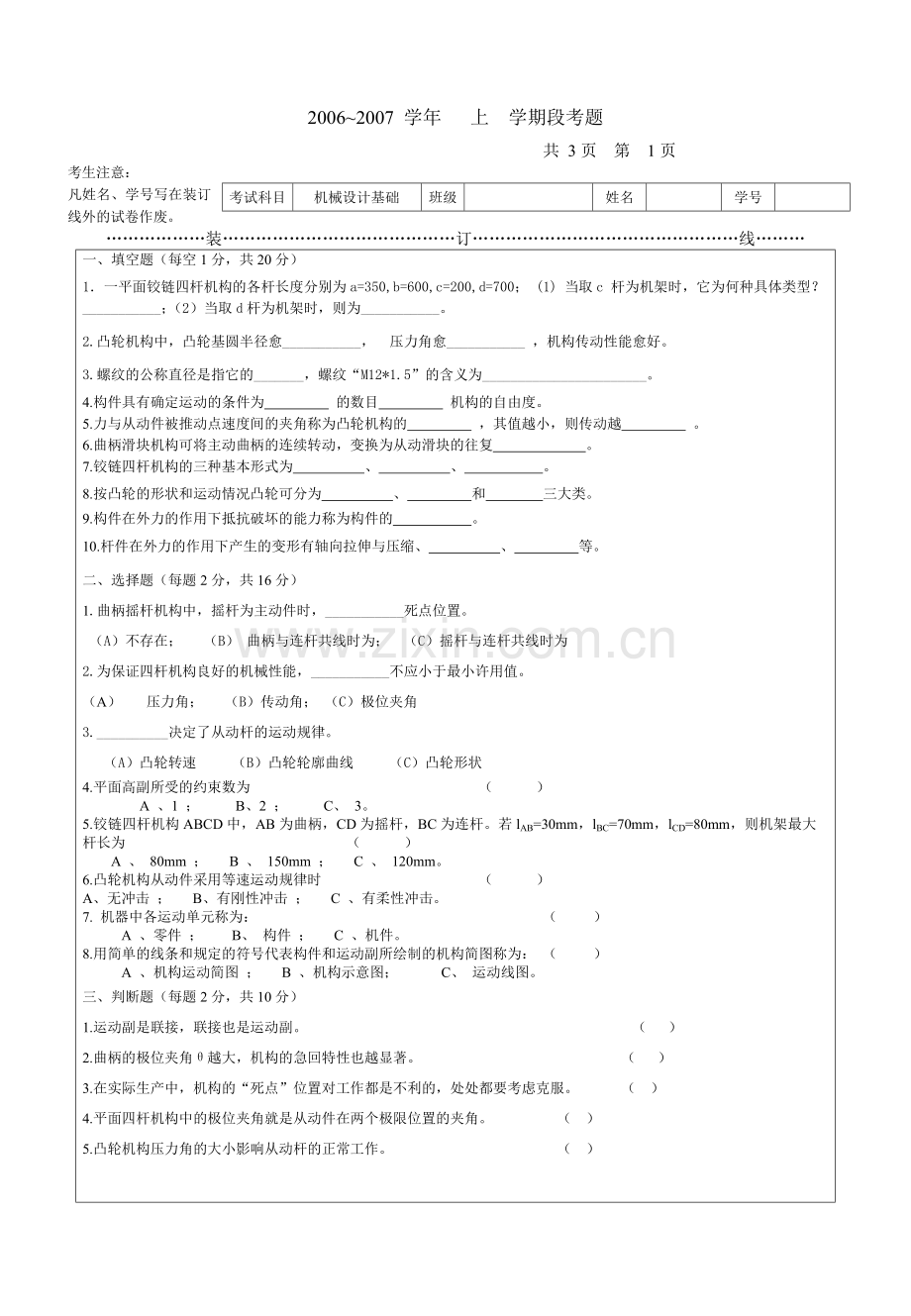

2006~2007 学年 上 学期段考题
共 3页 第 1页
考生注意：
考试科目
机械设计基础
班级

姓名

学号

凡姓名、学号写在装订线外的试卷作废。
………………装……………………………………订…………………………………………线………
一、 填空题（每空1分，共20分）
1．一平面铰链四杆机构的各杆长度分别为a=350,b=600,c=200,d=700； (1) 当取c 杆为机架时，它为何种具体类型？___________；（2）当取d杆为机架时，则为___________。
2.凸轮机构中，凸轮基圆半径愈___________， 压力角愈___________ ，机构传动性能愈好。
3.螺纹的公称直径是指它的_______，螺纹“M12*1.5”的含义为_______________________。
4.构件具有确定运动的条件为 的数目 机构的自由度。
5.力与从动件被推动点速度间的夹角称为凸轮机构的 ，其值越小，则传动越 。
6.曲柄滑块机构可将主动曲柄的连续转动，变换为从动滑块的往复 。
7.铰链四杆机构的三种基本形式为 、 、 。
8.按凸轮的形状和运动情况凸轮可分为 、 和 三大类。
9.构件在外力的作用下抵抗破坏的能力称为构件的 。
10.杆件在外力的作用下产生的变形有轴向拉伸与压缩、 、 等。
二、选择题（每题2分，共16分）
1.曲柄摇杆机构中，摇杆为主动件时，___________死点位置。
（A）不存在； （B） 曲柄与连杆共线时为； （C）摇杆与连杆共线时为
2.为保证四杆机构良好的机械性能，___________不应小于最小许用值。
（A）      压力角； （B）传动角； （C）极位夹角
3.__________决定了从动杆的运动规律。
（A）凸轮转速 （B）凸轮轮廓曲线 （C）凸轮形状
4.平面高副所受的约束数为 （ ）
A 、1 ； B、2 ； C、 3。
5.铰链四杆机构ABCD中，AB为曲柄，CD为摇杆，BC为连杆。若lAB=30mm，lBC=70mm，lCD=80mm，则机架最大杆长为 （ ）
A 、 80mm ； B 、 150mm ； C 、 120mm。
6.凸轮机构从动件采用等速运动规律时 （ ）
A、无冲击 ； B、有刚性冲击 ； C 、有柔性冲击。
7. 机器中各运动单元称为： （ ）
A 、零件 ； B、 构件 ； C 、机件。
8.用简单的线条和规定的符号代表构件和运动副所绘制的机构简图称为： （ ）
A 、机构运动简图 ； B 、机构示意图； C、 运动线图。
三、判断题（每题2分，共10分）
1.运动副是联接，联接也是运动副。                     （ ）
2.曲柄的极位夹角θ越大，机构的急回特性也越显著。            （ ）
3.在实际生产中，机构的“死点”位置对工作都是不利的，处处都要考虑克服。 （ ）
4.平面四杆机构中的极位夹角就是从动件在两个极限位置的夹角。 （ ）
5.凸轮机构压力角的大小影响从动杆的正常工作。 （ ）

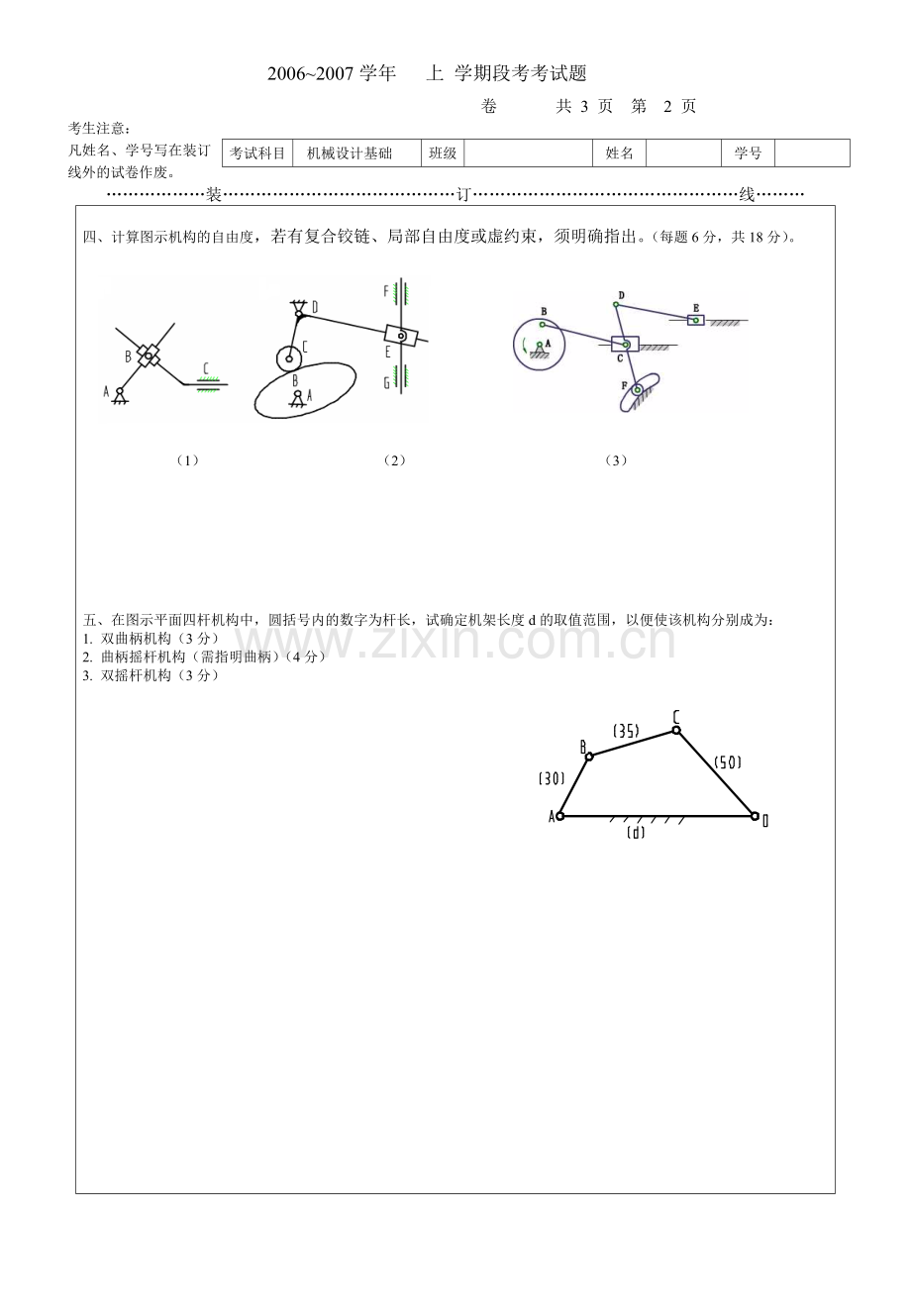

2006~2007学年 上 学期段考考试题
卷 共 3 页 第 2 页
考生注意：
考试科目
机械设计基础
班级

姓名

学号

凡姓名、学号写在装订线外的试卷作废。
………………装……………………………………订…………………………………………线………

四、计算图示机构的自由度，若有复合铰链、局部自由度或虚约束，须明确指出。（每题6分，共18分）。

（1） （2） （3）

五、在图示平面四杆机构中，圆括号内的数字为杆长，试确定机架长度d的取值范围，以便使该机构分别成为：
1. 双曲柄机构（3分）
2. 曲柄摇杆机构（需指明曲柄）（4分）
3. 双摇杆机构（3分）

2006 ~2007学年 上 学期段考考试题
共 3页 第 3 页
考生注意：
考试科目
机械设计基础
班级

姓名

学号

凡姓名、学号写在装订线外的试卷作废。
………………装……………………………………订…………………………………………线………
六、图示曲柄摇杆机构运动简图中作上图，表示出机构的两个极限位置，标出摇杆的摆角ψ以及极位夹角θ。（12分）

七、用作图法设计一偏置直动尖底从动件盘形凸轮机构的凸轮廓线。已知凸轮以等角速度回转，回转方向、从动件的初始位置及偏置方式如图所示，e=10mm，rb=35mm，从动件在推程回程都为等速运动，行程为h=30mm，升程角φ=150O，远休止角φs=30O。回程角120o，近停程角60o（14分）。
