汽车机械制图单元测试题题库及答案（第二单元）
单元测试题2.1
一、填空题
1.工程上常采用的投影法是 和 ，其中平行投影法按投射线与投影面是否垂直又分为 和 法。
2.当直线平行于投影面时，其投影 ，这种性质叫 性，当直线垂直投影面时，其投影 ，这种性质叫 性，当平面倾斜于投影面时，其投影 （原图的类似行），这种性质叫 。
3.与一个投影面平行的平面，一定与其它两个投影面 ，这种平面称为 ，具体可分为 、 、 。
4.与立体表面相交，可以认为是立体被平面截切，该平面称为 。
5.中常见的回转体有 。
二、判断题
1.画图时，为了作图简便，一般将变形系数简化1.这样在画正等轴测图时，凡是平行于投影轴的线段，就可以直接按立体上相应的线段实际长度作轴测图，而不需要换算。（ ）
2.正等轴测图与斜二等轴测图的轴间角完全相同。（ ）
3.斜二等轴测图的画法与正等轴测图的画法基本相同，只是它们的轴间角和轴变形系数不同。（ ）
4.画线段的三面投影实质是作两端点的三面投影，然后同面投影连线。（ ）
5.当一条直线垂直于投影面时，则在该面上反映实形性。（ ）
三、单选题
1.投影面垂直线有（ ）反映实长。
A.一个投影 B．两个投影 C.三个投影 Ｄ．四个投影

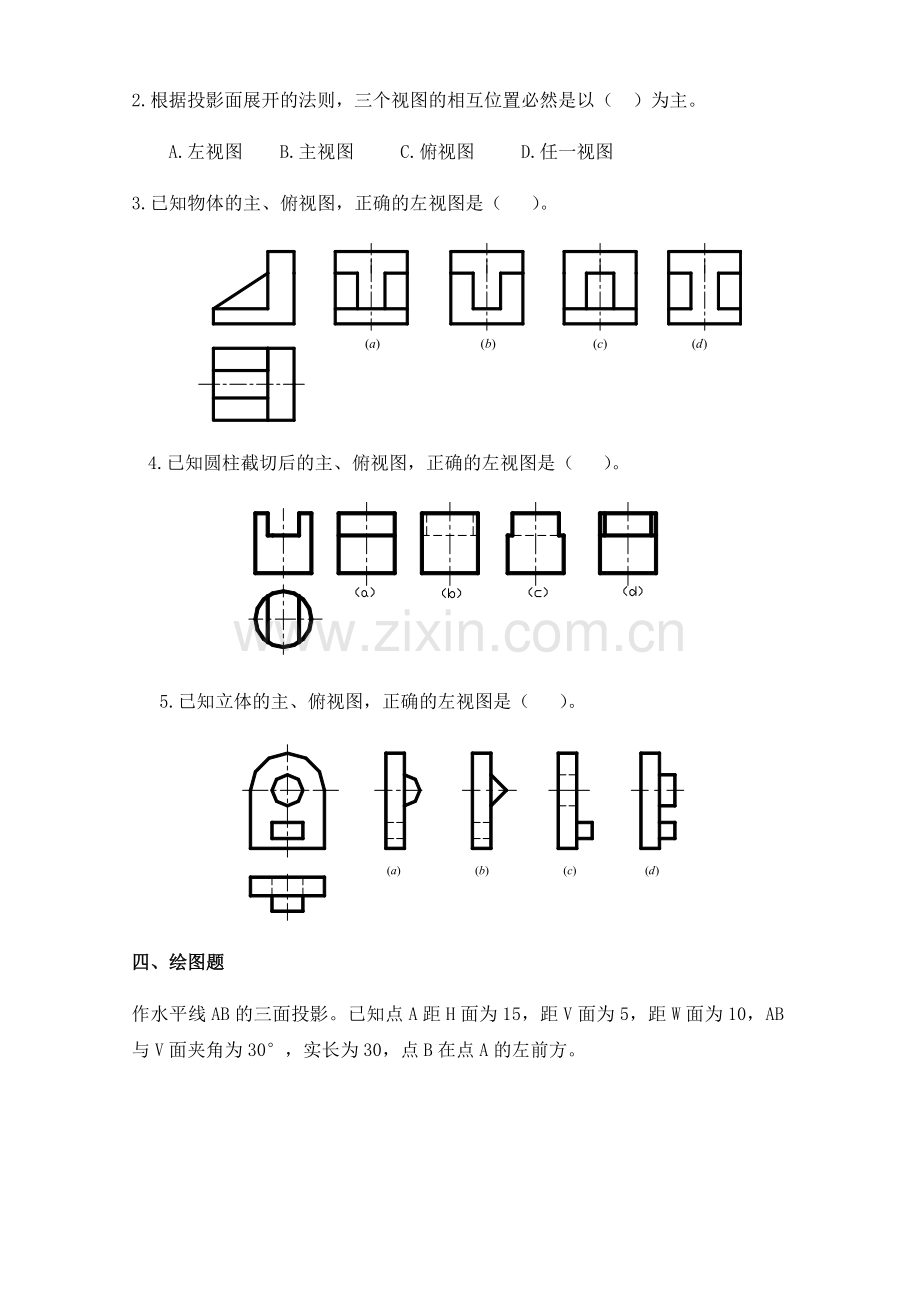

2.根据投影面展开的法则，三个视图的相互位置必然是以（ ）为主。
A.左视图 B.主视图 C.俯视图 D.任一视图
3.已知物体的主、俯视图，正确的左视图是（ ）。

4.已知圆柱截切后的主、俯视图，正确的左视图是（ ）。

5.已知立体的主、俯视图，正确的左视图是（ ）。

四、绘图题
作水平线AB的三面投影。已知点A距H面为15，距V面为5，距W面为10，AB与V面夹角为30°，实长为30，点B在点A的左前方。

单元测试题 2.1（答案）

一、填空题
1.工程上常采用的投影法是中心投影法和平行投影法，其中平行投影法按投射线与投影面是否垂直又分为正投影法和斜投影法。
2.当直线平行于投影面时，其投影反映实长，这种性质叫实形性，当直线垂直投影面时，其投影为一点，这种性质叫积聚性，当平面倾斜于投影面时，其投影为缩短的直线（原图的类似行），这种性质叫类似性。
3.与一个投影面平行的平面，一定与其它两个投影面垂直，这种平面称为投影面的平行面，具体可分为正平面、水平面、侧平面。
4.与立体表面相交，可以认为是立体被平面截切，该平面称为截平面。
5.中常见的回转体有圆柱、圆锥、圆球、圆环等。
二、判断题
1.画图时，为了作图简便，一般将变形系数简化1.这样在画正等轴测图时，凡是平行于投影轴的线段，就可以直接按立体上相应的线段实际长度作轴测图，而不需要换算。（√）
2.正等轴测图与斜二等轴测图的轴间角完全相同。（×）
3.斜二等轴测图的画法与正等轴测图的画法基本相同，只是它们的轴间角和轴变形系数不同。（√）
4.画线段的三面投影实质是作两端点的三面投影，然后同面投影连线。（√）
5.当一条直线垂直于投影面时，则在该面上反映实形性。（×）
三、单选题
1.投影面垂直线有（B）反映实长。
A.一个投影 B．两个投影 C.三个投影 Ｄ．四个投影
2.根据投影面展开的法则，三个视图的相互位置必然是以（B）为主。
A.左视图 B.主视图 C.俯视图 D.任一视图
3.已知物体的主、俯视图，正确的左视图是（C）。

4.已知圆柱截切后的主、俯视图，正确的左视图是（C）。

5.已知立体的主、俯视图，正确的左视图是（C）。

四、绘图题
作水平线AB的三面投影。已知点A距H面为15，距V面为5，距W面为10，AB与V面夹角为30°，实长为30，点B在点A的左前方。
答案：

单元测试题 2.2
一、填空题
1.直线按其对投影面的相对位置不同，可分为 、
和 三种。
2.平面按其对投影面的相对位置不同，可分为 、
和 三种。
3.与一个投影面垂直的直线，一定与其他两个投影面 ，这样的直线称为投影面的 线
4.正投影的基本性质是 、 、 。
5.三视图的投影规律是：主俯视图_ __；主左视图_ __；俯左视图__ __。
二、判断题
1.水平线的正面投影与X轴平行，水平投影反映线段的真实长度。（ ）
2.正平面的正面投影积聚为直线。（ ）
3.铅垂面的水平投影积聚成平行X轴的直线段。（ ）
4.正投影的基本特性是实形性，积聚性和类似性。（ ）
5.中心投影法是投射线互相平行的。（ ）
三、单选题
1.物体上互相平行的线段，轴测投影（ ）
A、平行 B、垂直 C、无法确定
2.正等轴测图的轴间角为（ ）
A、120 B、60 C、90
3.三面投影中，反映一线两面为（ ）。
A、投影面的平行面 B、投影面的倾斜面 C．投影面的垂直面
4.六个基本视图中最常用的是（ ）视图。
A主、右、仰 B主、俯、左 C后、右、仰 D主、左、仰
5.六个基本视图的投影规律是“主俯仰后：长对正；（ ）：高平齐；俯左仰右：宽相等。”
A主俯仰右 B俯左后右 C主左右后 D主仰后右
四、绘图题
已知直线为AC为正平线，试补全平行四边形ABCD的水平投影。

单元测试题 2.2（答案）
一、填空题
1.直线按其对投影面的相对位置不同，可分为一般位置直线、投影面平行线和投影面垂直线三种。
2.平面按其对投影面的相对位置不同，可分为一般位置平面、投影面平行面和投影面垂直面三种。
3.与一个投影面垂直的直线，一定与其他两个投影面平行，这样的直线称为投影面的垂直线
4.正投影的基本性质是真实性、积聚性、类似性。
5.三视图的投影规律是：主俯视图_长对正__；主左视图_高平齐__；俯左视图__宽相等__。
二、判断题
1．水平线的正面投影与X轴平行，水平投影反映线段的真实长度。（√）
2．正平面的正面投影积聚为直线。（×）
3．铅垂面的水平投影积聚成平行X轴的直线段。（√）
4．正投影的基本特性是实形性，积聚性和类似性。（√）
5．中心投影法是投射线互相平行的。（×）
三、单选题
1．物体上互相平行的线段，轴测投影（A）
A、平行 B、垂直 C、无法确定
2．正等轴测图的轴间角为（A）
A、120 B、60 C、90
3．三面投影中，反映一线两面为（ C ）。
A、投影面的平行面 B、投影面的倾斜面 C．投影面的垂直面
4．六个基本视图中最常用的是（B）视图。
A主、右、仰 B主、俯、左 C后、右、仰 D主、左、仰
5．六个基本视图的投影规律是“主俯仰后：长对正；（C）：高平齐；俯左仰右：宽相等。”
A主俯仰右 B俯左后右 C主左右后 D主仰后右
四、绘图题
已知直线为AC为正平线，试补全平行四边形ABCD的水平投影。
答案：

单元测试题 2.3
一、填空题
1、立体被平面截切所产生的表面交线称为 。两立体相交所产生的表面交线称为 。
2、立体表面交线的基本性质是 和 。
3、平面体的截交线为封闭的 ，其形状取决于截平面所截到的棱边个数和交到平面的情况。
4、曲面体的截交线通常为 或 ，求作相贯线的基本思路为　 　。
5、圆柱被平面截切后产生的截交线形状有 、 、 三种。
二、判断题
1、水平线的正面投影与X轴平行，水平投影反映线段的真实长度。（ ）
2、正平面的正面投影积聚为直线。（ ）
3、铅垂面的水平投影积聚成平行X轴的直线段。（ ）
4、正投影的基本特性是实形性，积聚性和类似性。（ ）
5、中心投影法是投射线互相平行的。（ ）
三、单选题
1、当一条直线平行于投影面时，在该投影面上反映（ ）
A、实形性 B、类似性 C、积聚性
2、当一条直线垂直于投影面时，在该投影面上反映（ ）
A、实形性 B、类似性 C、积聚性
3、主视图与俯视图（ ）
A、长对正 B、高平齐 C、宽相等
4、当一个面平行于一个投影面时，必（ ）于另外两个投影面
A、平行 B、垂直 C、倾斜
5、在下列四种说法中，选择一种正确的答案。　（ ）

A．A上B下，C右D左 B．A左B上，C右D前
C．A后B前，C上D下 D．A左B上，C上D下
四、绘图题
在平面ABC内作一条水平线，使其到H面的距离为10mm。

单元测试题 2.3（答案）
一、填空题
1、立体被平面截切所产生的表面交线称为截交线。两立体相交所产生的表面交线称为相贯线。
2、立体表面交线的基本性质是共有性和封闭性。
3、平面体的截交线为封闭的平面图形，其形状取决于截平面所截到的棱边个数和交到平面的情况。
4、曲面体的截交线通常为空间曲线或平面曲线和直线，求作相贯线的基本思路为　求作两相交回转体表面上一系列共有点　。
5、圆柱被平面截切后产生的截交线形状有圆、两平行直线、椭圆三种。
二、判断题
1、水平线的正面投影与X轴平行，水平投影反映线段的真实长度。（√）
2、正平面的正面投影积聚为直线。（×）
3、铅垂面的水平投影积聚成平行X轴的直线段。（√）
4、正投影的基本特性是实形性，积聚性和类似性。（√）
5、中心投影法是投射线互相平行的。（×）
三、单选题
1、当一条直线平行于投影面时，在该投影面上反映（A）
A、实形性 B、类似性 C、积聚性
2、当一条直线垂直于投影面时，在该投影面上反映（C）
A、实形性 B、类似性 C、积聚性
3、主视图与俯视图（A）
A、长对正 B、高平齐 C、宽相等
4、当一个面平行于一个投影面时，必（B）于另外两个投影面
A、平行 B、垂直 C、倾斜
5、在下列四种说法中，选择一种正确的答案。　（B）

A．A上B下，C右D左 B．A左B上，C右D前
C．A后B前，C上D下 D．A左B上，C上D下
四、绘图题
在平面ABC内作一条水平线，使其到H面的距离为10mm。
答案：

单元测试题 2.4
一、填空题
1.圆锥被平面截切后产生的截交线形状有 、 、 、
　、 　五种。
2.当平面平行于圆柱轴线截切时，截交线的形状是 ；当平面垂直于圆柱轴线截切时，截交线的形状是 ；当平面倾斜于圆柱轴线截切时，截交线的形状是 。
3.回转体相交的相贯线形状有　 、 、 、 　四种。
4.影响相贯线变化的因素有 变化、 变化和 变化。
5.主视图所在的投影面称为 ，简称 ，用字母 表示;俯视图所在的投影面称为 ，简称 ，用字母 表示。
二、判断题
1.水平线的水平投影反映真实长度。（ ）
2.水平面的水平投影积聚为直线。（ ）
3.点的三投影面体系中的位置，可以用坐标来表示。（ ）
4.为了简化作图，通常将正等轴测图的轴向变形系数取为1（ ）
5.正等轴测图的轴间角可以任意确定（ ）
三、单选题
1.机件向不平行于任何基本投影面的平面投影所得的视图叫（ ）。
A、局部视图 B、斜视图 C、基本视图 D、向视图
2.当直线、平面与投影面垂直时，其在该投影面上的投影具有（ ）。
A、积聚性 B、类似性 C、实形性
3.正等轴测图中，为了作图方便，轴向伸缩系数一般取（ ）
A、3 B、2 C、1
4.已知圆柱截切后的主、俯视图，正确的左视图是（ ）。

5.三视图中"宽相等"是指哪两个视图之间的关系（ ）。
A．左视图与俯视图 B．主视图和左视图
C．主视图和俯视图 D．主视图和侧视图
四、绘图题
在平面ABC内作一条水平线，使其到H面的距离为10mm。

单元测试题 2.4（答案）
一、填空题
1.圆锥被平面截切后产生的截交线形状有圆、两相交直线、抛物线、椭圆　、双曲线　五种。
2.当平面平行于圆柱轴线截切时，截交线的形状是两平行直线；当平面垂直于圆柱轴线截切时，截交线的形状是圆；当平面倾斜于圆柱轴线截切时，截交线的形状是椭圆。
3.回转体相交的相贯线形状有　圆、椭圆、空间曲线、直线　四种。
4.影响相贯线变化的因素有形状大小变化、大小变化和位置变化。
5.主视图所在的投影面称为正立投影面，简称正面，用字母V表示;俯视图所在的投影面称为水平投影面，简称水平面，用字母H表示。
二、判断题
1.水平线的水平投影反映真实长度。（√）
2.水平面的水平投影积聚为直线。（×）
3.点的三投影面体系中的位置，可以用坐标来表示。（√）
4.为了简化作图，通常将正等轴测图的轴向变形系数取为1（√）
5.正等轴测图的轴间角可以任意确定（×）
三、单选题
1.机件向不平行于任何基本投影面的平面投影所得的视图叫（B）。
A、局部视图 B、斜视图 C、基本视图 D、向视图
2.当直线、平面与投影面垂直时，其在该投影面上的投影具有（A）。
A、积聚性 B、类似性 C、实形性
3.正等轴测图中，为了作图方便，轴向伸缩系数一般取（C）
A、3 B、2 C、1
4.已知圆柱截切后的主、俯视图，正确的左视图是（C）。

5.三视图中"宽相等"是指哪两个视图之间的关系（A）。
A．左视图与俯视图 B．主视图和左视图
C．主视图和俯视图 D．主视图和侧视图
四、绘图题
在平面ABC内作一条水平线，使其到H面的距离为10mm。
答案：

单元测试题 2.5
一、填空题
1.主视图是由 向 投射所得的视图，它反映形体的
和 方位，即 方向；
2.俯视图是由 向 投射所得的视图，它反映形体的
和 方位，即 方向；
3.左视图是由 向 投射所得的视图，它反映形体的
和 方位，即 方向。
4.三视图的投影规律是：主视图与俯视图 ；主视图与左视图 ；俯视图与左视图 。
5.斜二测图的轴间角为　 ，轴向伸缩系数为　
二、判断题
1.水平线的水平投影反映真实长度。（ ）
2.水平面的水平投影积聚为直线。（ ）
3.点的三投影面体系中的位置，可以用坐标来表示。（ ）
4.为了简化作图，通常将正等轴测图的轴向变形系数取为1（ ）
5.正等轴测图的轴间角可以任意确定（ ）
三、单选题
1.画正等轴测图的X、Y轴时，为了保证轴间角，一般用（ ）三角板绘制
A、30○ B、45○ C、90○
2.三面投影中，反映一点两线为（ ）。
A、投影面的平行线B、投影面的倾斜线 C、投影面的垂直线
3.在下列四种说法中，选择一种正确的答案。（ ）

A．AB是侧平线，BC是正平线，CD是一般位置直线
B．AB是侧平线，BC是正平线，CD是正平线
C．AB是正垂线，BC是铅垂线，CD是一般位置直线
D．AB是正垂线，BC是铅垂线，CD是正平线
4.已知圆柱截切后的主、俯视图，正确的左视图是（ ）。

5.三视图中"宽相等"是指哪两个视图之间的关系（ ）。
A．左视图与俯视图 B．主视图和左视图
C．主视图和俯视图 D．主视图和侧视图
四、绘图题
在平面ABC内作一点，使其到H面的距离为15mm，到V面的距离为12mm。

单元测试题 2.5（答案）
一、填空题
1.主视图是由前向后投射所得的视图，它反映形体的上下和左右方位，即主视方向；
2.俯视图是由上向下投射所得的视图，它反映形体的前后和左右方位，即俯视方向；
3.左视图是由左向右投射所得的视图，它反映形体的上下和前后方位，即左视方向。
4.三视图的投影规律是：主视图与俯视图长对正；主视图与左视图高平齐；俯视图与左视图宽相等。
5.斜二测图的轴间角为　90度、135度，轴向伸缩系数为　p1=r1=1、q1=0.5。
二、判断题
1.水平线的水平投影反映真实长度。（√）
2.水平面的水平投影积聚为直线。（×）
3.点的三投影面体系中的位置，可以用坐标来表示。（√）
4.为了简化作图，通常将正等轴测图的轴向变形系数取为1（√）
5.正等轴测图的轴间角可以任意确定（×）
三、单选题
1.画正等轴测图的X、Y轴时，为了保证轴间角，一般用（A）三角板绘制
A、30○ B、45○ C、90○
2.三面投影中，反映一点两线为（ C）。
A、投影面的平行线B、投影面的倾斜线 C、投影面的垂直线
3.在下列四种说法中，选择一种正确的答案。（C）

A．AB是侧平线，BC是正平线，CD是一般位置直线
B．AB是侧平线，BC是正平线，CD是正平线
C．AB是正垂线，BC是铅垂线，CD是一般位置直线
D．AB是正垂线，BC是铅垂线，CD是正平线
4.已知圆柱截切后的主、俯视图，正确的左视图是（C）。

5.三视图中"宽相等"是指哪两个视图之间的关系（A）。
A、左视图与俯视图 B、主视图和左视图
C、主视图和俯视图 D、主视图和侧视图
四、绘图题
在平面ABC内作一点，使其到H面的距离为15mm，到V面的距离为12mm。
答案：

单元测试题 2.6
一、填空题
1.两直线平行，其三面投影一定 ；两直线相交，其三面投影必然 ，并且交点 ；既不平行，又不相交的两直线，一定 。
2.轴测投影根据投影方向与投影面的角度不同，分为 　和
　 　两大类。
3.最常用的轴测图为 　和　 ;正等测图的轴间角为　 度，轴向伸缩系数为 ;斜二测图的轴间角为　 、 ，轴向伸缩系数为　 .
4.立体分为 和 两种，所有表面均为平面的立体称为 ，包含有曲面的立体称为 。
5.左视图所在的投影面称为 ，简称 ，用字母 表示。
二、判断题
1.画图时，为了作图简便，一般将变形系数简化1.这样在画正等轴测图时，凡是平行于投影轴的线段，就可以直接按立体上相应的线段实际长度作轴测图，而不需要换算。（ ）
2.正等轴测图与斜二等轴测图的轴间角完全相同。（ ）
3.点的三投影面体系中的位置，可以用坐标来表示。（ ）
4.为了简化作图，通常将正等轴测图的轴向变形系数取为1（ ）
5.正等轴测图的轴间角可以任意确定（ ）
三、单选题
1.俯视图反映了物体的什么方位（ ）。
A、上下 B、左右 C、上下前后 D、前后左右
2.点A的x坐标，反映了A点到（ ）。
A、H面的距离 B、W面的距离 C、V面的距离 D、原点的距离
3.垂直于H面且与V面、W面倾斜的平面称为（ ）。
A、正垂面 B、铅垂面 C、侧垂面 D、一般面
4.在下列四种说法中，选择一种正确的答案。　（ ）

A．A上B下，C右D左 B．A左B上，C右D前
C．A后B前，C上D下 D．A左B上，C上D下
5.在斜二等轴测图中，取一个轴的轴向变形系数为0.5时，另两个轴向变形系数为（ ）
A、0.5 B、1 C、2
四、绘图题
在平面ABC内作一点，使其到H面的距离为15mm，到V面的距离为12mm。

单元测试题 2.6（答案）
一、填空题
1.两直线平行，其三面投影一定平行；两直线相交，其三面投影必然相交，并且交点为两直线的共有点；既不平行，又不相交的两直线，一定交叉。
2.轴测投影根据投影方向与投影面的角度不同，分为正轴测　　和　斜轴测　两大类。
3.最常用的轴测图为　正等测　和　斜二测;正等测图的轴间角为　120度，轴向伸缩系数为　1　;斜二测图的轴间角为　90度、135度，轴向伸缩系数为　p1=r1=1、q1=0.5.
4.立体分为平面和曲面两种，所有表面均为平面的立体称为平面体，包含有曲面的立体称为曲面。
5.左视图所在的投影面称为侧立投影面，简称侧面，用字母W表示。
二、判断题
1.画图时，为了作图简便，一般将变形系数简化1.这样在画正等轴测图时，凡是平行于投影轴的线段，就可以直接按立体上相应的线段实际长度作轴测图，而不需要换算。（√）
2.正等轴测图与斜二等轴测图的轴间角完全相同。（×）
3.点的三投影面体系中的位置，可以用坐标来表示。（√）
4.为了简化作图，通常将正等轴测图的轴向变形系数取为1（√）
5.正等轴测图的轴间角可以任意确定（×）
三、单选题
1.俯视图反映了物体的什么方位（D）。
A、上下 B、左右 C、上下前后 D、前后左右
2.点A的x坐标，反映了A点到（B）。
A、H面的距离 B、W面的距离 C、V面的距离 D、原点的距离
3.垂直于H面且与V面、W面倾斜的平面称为（B）。
A、正垂面 B、铅垂面 C、侧垂面 D、一般面
4.在下列四种说法中，选择一种正确的答案。　（B）

A．A上B下，C右D左 B．A左B上，C右D前
C．A后B前，C上D下 D．A左B上，C上D下
5.在斜二等轴测图中，取一个轴的轴向变形系数为0.5时，另两个轴向变形系数为（B）
A、0.5 B、1 C、2
四、绘图题
在平面ABC内作一点，使其到H面的距离为15mm，到V面的距离为12mm。
答案：

单元测试题 2.7
一、填空题
1.与立体表面相交，可以认为是立体被平面截切，该平面称为 。
2.立体被平面截切所产生的表面交线称为 。两立体相交所产生的表面交线称为 。
3.立体表面交线的基本性质是 和 。
4.平面体的截交线为封闭的 ，其形状取决于截平面所截到的棱边个数和交到平面的情况。
5.左视图所在的投影面称为 ，简称 ，用字母 表示。
二、判断题
1.画图时，为了作图简便，一般将变形系数简化1.这样在画正等轴测图时，凡是平行于投影轴的线段，就可以直接按立体上相应的线段实际长度作轴测图，而不需要换算。（ ）
2.正平面的正面投影积聚为直线。（ ）
3.铅垂面的水平投影积聚成平行X轴的直线段。（ ）
4.正投影的基本特性是实形性，积聚性和类似性。（ ）
5.正等轴测图的轴间角可以任意确定（ ）
三、单选题
1.点A的x坐标，反映了A点到（ ）。
A、H面的距离 B、W面的距离 C、V面的距离 D、原点的距离
2.当一条直线垂直于投影面时，在该投影面上反映（ ）
A、实形性 B、类似性 C、积聚性
3.在下列四种说法中，选择一种正确的答案。　（ ）

A．A上B下，C右D左 B．A左B上，C右D前
C．A后B前，C上D下 D．A左B上，C上D下
4.已知物体的主、俯视图，正确的左视图是（ ）。

5.在斜二等轴测图中，取一个轴的轴向变形系数为0.5时，另两个轴向变形系数为（ ）
A、0.5 B、1 C、2
四、绘图题
求作立体的相贯线。

单元测试题 2.7（答案）
一、填空题
1.与立体表面相交，可以认为是立体被平面截切，该平面称为截平面。
2.立体被平面截切所产生的表面交线称为截交线。两立体相交所产生的表面交线称为相贯线。
3.立体表面交线的基本性质是共有性和封闭性。
4.平面体的截交线为封闭的平面图形，其形状取决于截平面所截到的棱边个数和交到平面的情况。
5.左视图所在的投影面称为侧立投影面，简称侧面，用字母W表示。
二、判断题
1.画图时，为了作图简便，一般将变形系数简化1.这样在画正等轴测图时，凡是平行于投影轴的线段，就可以直接按立体上相应的线段实际长度作轴测图，而不需要换算。（√）
2.正平面的正面投影积聚为直线。（×）
3.铅垂面的水平投影积聚成平行X轴的直线段。（√）
4.正投影的基本特性是实形性，积聚性和类似性。（√）
5.正等轴测图的轴间角可以任意确定（×）
三、单选题
1.点A的x坐标，反映了A点到（B）。
A、H面的距离 B、W面的距离 C、V面的距离 D、原点的距离
2.当一条直线垂直于投影面时，在该投影面上反映（C）
A、实形性 B、类似性 C、积聚性
3.在下列四种说法中，选择一种正确的答案。　（B）

A．A上B下，C右D左 B．A左B上，C右D前
C．A后B前，C上D下 D．A左B上，C上D下
4.已知物体的主、俯视图，正确的左视图是（C）。

5.在斜二等轴测图中，取一个轴的轴向变形系数为0.5时，另两个轴向变形系数为（B）
A、0.5 B、1 C、2
四、绘图题
求作立体的相贯线。
答案：

单元测试题 八
一、填空题
1、三视图的投影规律是：主视图与俯视图 ；主视图与左视图 ；俯视图与左视图 。
2、立体被平面截切所产生的表面交线称为 。两立体相交所产生的表面交线称为 。
3、根据平行的投影面不同，投影面平行面有三种： 。
4、平面体的截交线为封闭的 ，其形状取决于截平面所截到的棱边个数和交到平面的情况。
5、与一个投影面平行，与其他两个投影面倾斜的直线，称为投影面的平行线，具体又可分为 、 、 。
二、判断题
1、画线段的三面投影实质是作两端点的三面投影，然后同面投影连线。（ ）
2、当一条直线垂直于投影面时，则在该面上反映实形性。（ ）
3、铅垂面的水平投影积聚成平行Y轴的直线段。（ ）
4、正投影的基本特性是实形性，积聚性和类似性。（ ）
5、正等轴测图的轴间角可以任意确定（ ）
三、单选题
1、点A的x坐标，反映了A点到（ ）。
A、H面的距离 B、W面的距离 C、V面的距离 D、原点的距离
2、已知圆柱截切后的主、俯视图，正确的左视图是（ ）。

3、三视图中"宽相等"是指哪两个视图之间的关系（ ）。
A、左视图与俯视图 B、主视图和左视图
C、主视图和俯视图 D、主视图和侧视图
4、当一条直线垂直于投影面时，在该投影面上反映（ ）
A、实形性 B、类似性 C、积聚性
5、已知物体的主、俯视图，正确的左视图是（ ）。

四、绘图题
作一直线MN，使MN//AB,且与直线CD、EF相交。

单元测试题 八（答案）
一、填空题
1、三视图的投影规律是：主视图与俯视图长对正；主视图与左视图高平齐；俯视图与左视图宽相等。
2、立体被平面截切所产生的表面交线称为截交线。两立体相交所产生的表面交线称为相贯线。
3、根据平行的投影面不同，投影面平行面有三种：水平面正平面侧平面。
4、平面体的截交线为封闭的平面图形，其形状取决于截平面所截到的棱边个数和交到平面的情况。
5、与一个投影面平行，与其他两个投影面倾斜的直线，称为投影面的平行线，具体又可分为水平线、正平线、侧平线。
二、判断题
1、画线段的三面投影实质是作两端点的三面投影，然后同面投影连线。（√）
2、当一条直线垂直于投影面时，则在该面上反映实形性。（×）
3、铅垂面的水平投影积聚成平行Y轴的直线段。（×）
4、正投影的基本特性是实形性，积聚性和类似性。（√）
5、正等轴测图的轴间角可以任意确定（×）
三、单选题
1、点A的x坐标，反映了A点到（B）。
A、H面的距离 B、W面的距离 C、V面的距离 D、原点的距离
2、已知圆柱截切后的主、俯视图，正确的左视图是（C）。

3、三视图中"宽相等"是指哪两个视图之间的关系（A）。
A、左视图与俯视图 B、主视图和左视图
C、主视图和俯视图 D、主视图和侧视图
4、当一条直线垂直于投影面时，在该投影面上反映（C）
A、实形性 B、类似性 C、积聚性
5、已知物体的主、俯视图，正确的左视图是（C）。

四、绘图题
作一直线MN，使MN//AB,且与直线CD、EF相交。
答案：

单元测试题 2.9
一、填空题
1.工程常用的投影法分为两类 和 ，其中正投影法属于 投影法。
2．在工程技术中为了准确地表达机械、仪器、建筑物等物的形状、结构和大小，根据投影原理标准或有关规定画出的图形，叫做 。
3.三视图的投影规律 ， ， 。
4.读简单零件图的步骤 、 、 。
5.影法分为 投影法和 投影法两大类，我们绘图时使用的是 投影法中的 投影法。
6.当投射线互相 ，并与投影面 时，物体在投影面上的投影叫 。按正投影原理画出的图形叫 。
7.一个投影 确定物体的形状，通常在工程上多采用 。
8.当直线（或平面）平行于投影面时，其投影 ，这种性质叫 性；
9.直线按其对投影面的相对位置不同，可分为 、 和
三种。
10.平面按其对投影面的相对位置不同，可分为 、 和
三种。
二、选择题
1、已知立体的主、俯视图，正确的左视图是（ ）。

2.根据主、俯视图，判断主视图的剖视图哪个是正确的。（ ）

3．已知物体的主、俯视图，正确的左视图是（ ）

4.根据投影面展开的法则，三个视图的相互位置必然是以（ ）为主。
A.左视图 B.主视图 C.俯视图 D.任一视图
5.投影面垂直线有（ ）反映实长。
A.一个投影 B．两个投影
C.三个投影 Ｄ．四个投影
三、求C点的三面投影

四、已知平面的两面投影，完成其第三面投影。

答案：
一、填空题：
1.工程常用的投影法分为两类 中心投影法 和 平行投影法 ，其中正投影法属于平行投影法 投影法。
2．在工程技术中为了准确地表达机械、仪器、建筑物等物的形状、结构和大小，根据投影原理标准或有关规定画出的图形，叫做 视图 。
3.三视图的投影规律 长对正，高平齐，宽相等 。
4.读简单零件图的步骤 抓住特征分部分 、 旋转归位想形状 、 综合起来想整体 。
5.影法分为 中心 投影法和 平行 投影法两大类，我们绘图时使用的是 平行 投影法中的 正 投影法。
6.当投射线互相 平行 ，并与投影面 垂直 时，物体在投影面上的投影叫 正投影 。按正投影原理画出的图形叫正投影图 。
7.一个投影 不能 确定物体的形状，通常在工程上多采用 多个投影 。
8.当直线（或平面）平行于投影面时，其投影 为一点（直线） ，这种性质叫 积聚 性；
9.直线按其对投影面的相对位置不同，可分为 一般位置直线 、 投影面平行线 和 投影面垂直线
三种。
10.平面按其对投影面的相对位置不同，可分为 一般位置平面 、投影面平行面 和投影面垂直面
三种。
二、选择题
1. C ；2.C ；3．C；4. 4. B；5. B
三、求C点的三面投影
答案：

四、已知平面的两面投影，完成其第三面投影。
答案：

单元测试题 2.10
一、填空题
1．与一个投影面平行，一定与其他两个投影面 ，这样的平面称为投影面的 面，具体又可分为 、 、 。
2．空间两直线的相对位置有 、 、 　三种。
3．两直线平行，其三面投影一定 ；两直线相交，其三面投影必然 ，并且交点 ；既不平行，又不相交的两直线，一定 。
4.斜二测图的轴间角为　 ，轴向伸缩系数为　
5．最常用的轴测图为　 　和　 。
6．正等测图的轴间角为　 ，轴向伸缩系数为　 　。
7．主视图所在的投影面称为 ，简称
