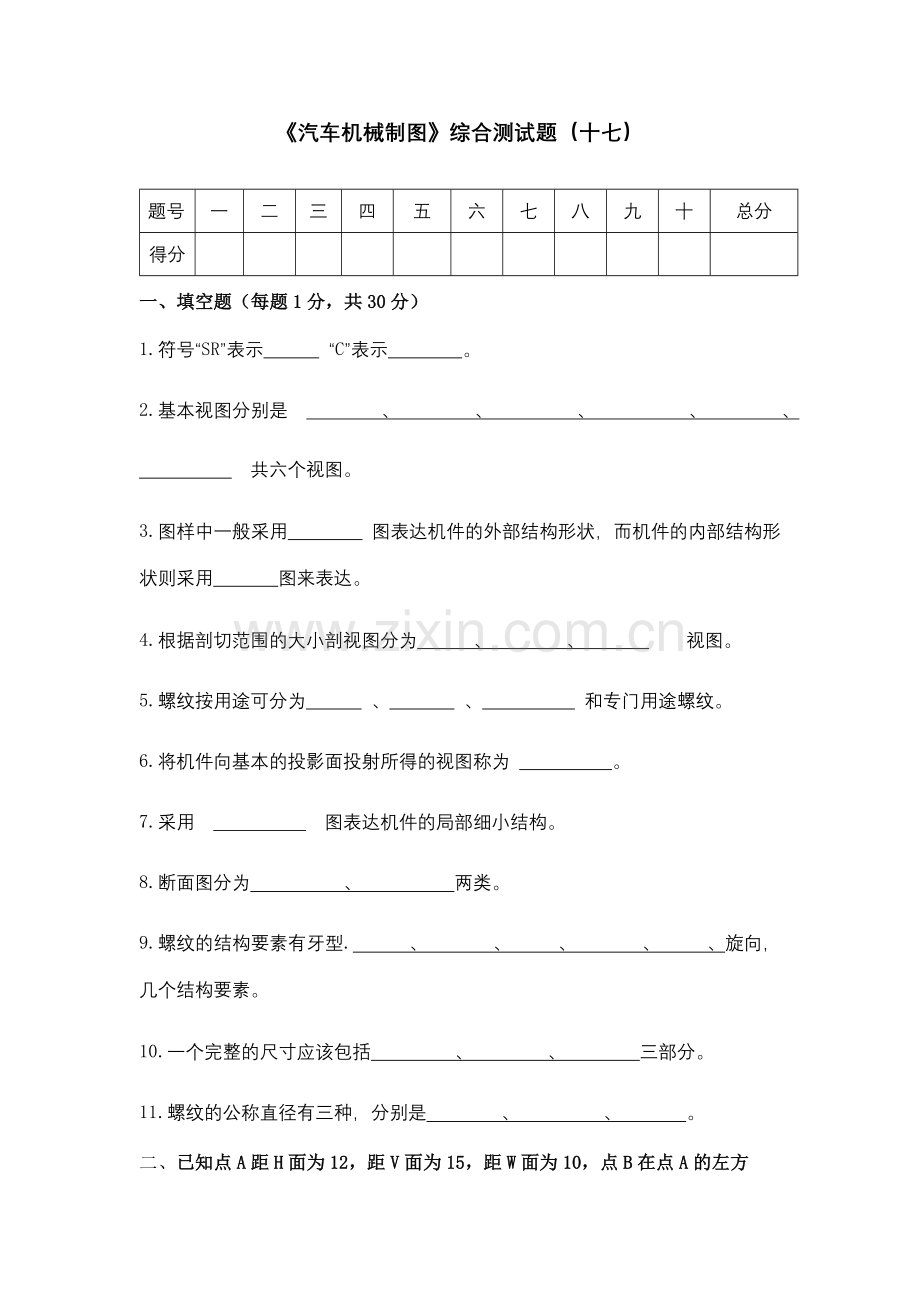

《汽车机械制图》综合测试题（十七）
题号
一
二
三
四
五
六
七
八
九
十
总分
得分

一、填空题（每题1分，共30分）
1.符号“SR”表示 “C”表示 。
2.基本视图分别是　 、 、 、　 　、　　 、
　　 　共六个视图。
3.图样中一般采用 图表达机件的外部结构形状，而机件的内部结构形状则采用 图来表达。
4.根据剖切范围的大小剖视图分为 、 、 视图。
5.螺纹按用途可分为 、 、 和专门用途螺纹。
6.将机件向基本的投影面投射所得的视图称为 。
7.采用　 　　图表达机件的局部细小结构。
8.断面图分为 　　　、 　两类。
9.螺纹的结构要素有牙型. 　　、 　、　 　、 、 、旋向，几个结构要素。
10.一个完整的尺寸应该包括 、 、 三部分。
11.螺纹的公称直径有三种，分别是　　 、　 、　 　。
二、已知点A距H面为12，距V面为15，距W面为10，点B在点A的左方5，后方10，上方8，试作A、B两点的三面投影。(10分)

三、完成下列各形体的投影。(10分)

四、根据给出的视图，补画第三视图（或视图所缺的图线）。（15分）

五、在指定位置将主视图画成全剖视图（15分）

六、根据已知视图补画第三视图（10分）

七、在指定位置画出剖面图(键槽深3mm)（10分）

答案：
一、填空题（每题1分，共30分）
1.球、倒45度角
2.主视图、俯视图、左视图、前视图、后视图、右视图
3.基本视图、剖视
4.全剖、半剖、局部剖
5.联接、传动、紧固
6.基本视图
7.局部放大图
8.移出断面图、重合断面图
9.直径、螺距、导程、线数
10.尺寸数字，尺寸线，尺寸界线
11.大径、小径、中径　
二、 (10分)
答案：

三、 (10分)
答案：

四、（15分）
答案：

五、（15分）
答案：

六、（10分）
答案：

七、（10分）
答案：

《汽车机械制图》综合测试题（十八）
题号
一
二
三
四
五
六
七
八
九
十
总分
得分

一、填空题（每题1分，共30分）
1.投影法的种类分为两类 , .
2.正投影的基本性质 , 和 .
3.三视图的“三等”关系可以叙述为：主、俯视图 ，俯、左视图 ，主、左视图 。
4看、画组合体视图常用的方法有 ， 。
5.截平面与立方体三面的交线称为 .截交线的性质: , .
6.一张完整的零件图应该包括 ， ， ， 。
7.标准公差分　 各等级，等级依次　 　；其中IT表示 　，阿拉伯数字表示　 　。
8.螺纹的基本要素: , , , 和 .
9.常用的齿轮有三种: , 和 .
10.公差等级是确定　 　的等级
二、作平面四边形ABCD的投影。(10分)

三、完成下列各形体的投影。(15分)

四、根据给出的视图，补画第三视图（15分）。

五、在指定位置将主视图画成剖视图（15分）

六、根据给出的视图，补画第三视图或视图中所缺的图线。（15分）

答案：
一、（每题1分，共30分）
1.中心投影法, 平行投影法 .
2. 真实性, 积聚性、类似性.
3.等长，等宽，等高。
4形体，线面分析法
5.截交线，共有性, 封闭性.
5.视图， 尺寸，技术要求 ， 标题栏
6.20，降级，标准公差，公差等级
7.牙型, 直径, 螺距, 线数，旋向.
8.圆柱齿轮传动,圆锥齿轮传动、蜗杆蜗轮传动.
9.精度
二、 (10分)
答案：

三、 (15分)
答案：

四、（15分）。
答案：

五、（15分）
答案：

六、（15分）
答案：
