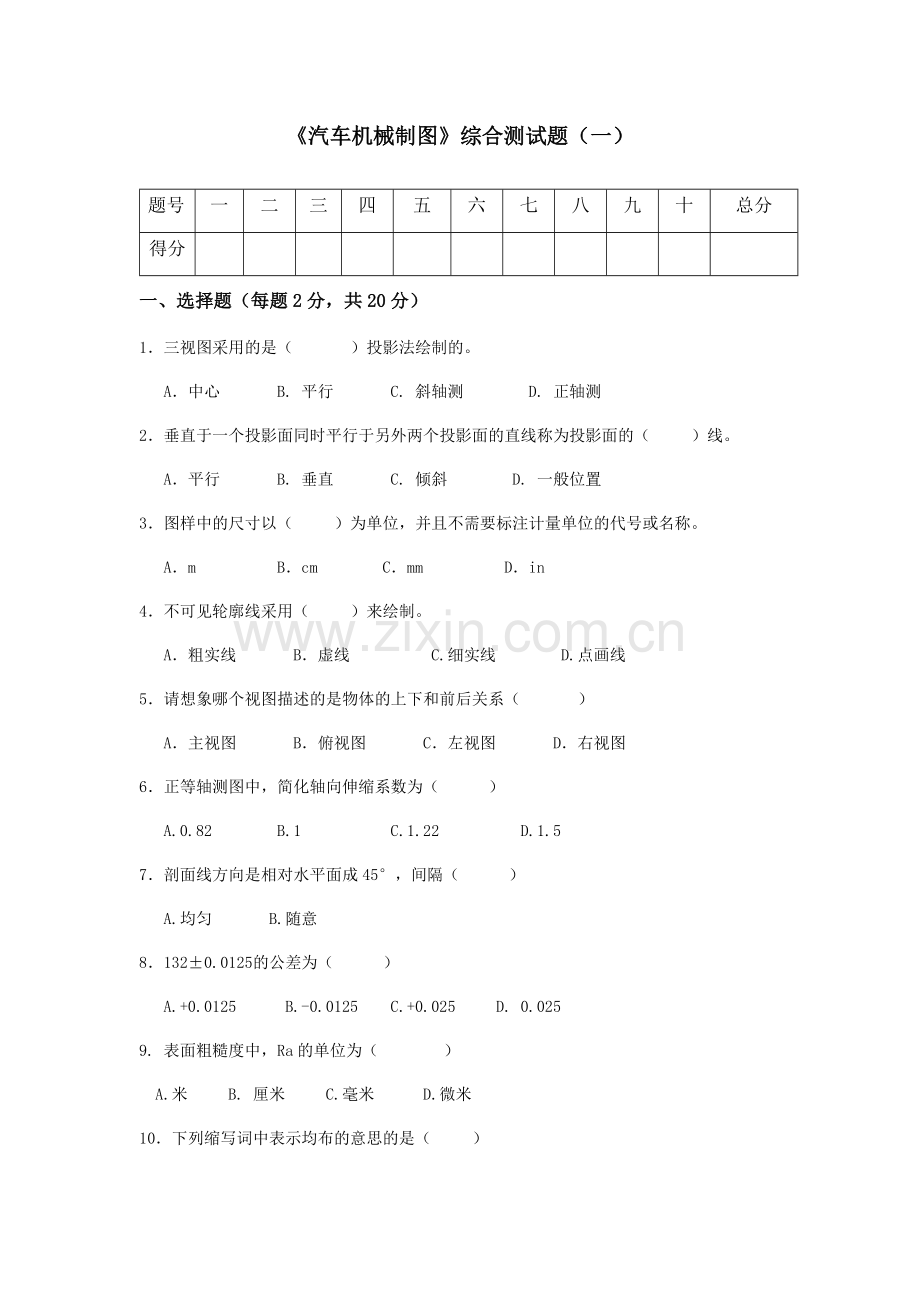

《汽车机械制图》综合测试题（一）
题号
一
二
三
四
五
六
七
八
九
十
总分
得分

一、选择题（每题2分，共20分）
1．三视图采用的是（ ）投影法绘制的。
A．中心 B. 平行 C. 斜轴测 D. 正轴测
2．垂直于一个投影面同时平行于另外两个投影面的直线称为投影面的（ ）线。
A．平行 B. 垂直 C. 倾斜 D. 一般位置
3．图样中的尺寸以（ ）为单位，并且不需要标注计量单位的代号或名称。
A．m B．cm C．mm D．in
4．不可见轮廓线采用（ ）来绘制。
A．粗实线 B．虚线 C.细实线 D.点画线
5．请想象哪个视图描述的是物体的上下和前后关系（ ）
A．主视图 B．俯视图 C．左视图 D．右视图
6．正等轴测图中，简化轴向伸缩系数为（ ）
A.0.82 B.1 C.1.22 D.1.5
7．剖面线方向是相对水平面成45°，间隔（ ）
A.均匀 B.随意
8．132±0.0125的公差为（ ）
A.+0.0125 B.-0.0125 C.+0.025 D. 0.025
9. 表面粗糙度中，Ra的单位为（ ）
A.米 B. 厘米 C.毫米 D.微米
10．下列缩写词中表示均布的意思的是（  ）
A. R B. SR C. EQS D.φ
二、观察物体的三视图，在立体图中找出相对应的物体，填写对应的序号（12分）

三、已知圆锥表面点A、B的一个投影，作出它们的另两面投影。（15分）

四、根据平面图形的两面投影，求作第三投影（20分）
1.

2.

五、补画第三视图（10分）

六、看懂主轴零件图，并回答下列问题。（每空1分，移出断面图6分，共23分。）

1.零件图有（ ）个图形，他们分别是（ ）、 （ ）、（ ）。
2.零件∅40段的长度为（ ），表面粗糙度代号是（ ）。
3.轴上键槽尺寸的长度为（ ）、宽度为（ ）、深度为（ ）、宽度尺寸公差为（ ）。
4.零件的（ ）端为轴向尺寸的主要基准，（ ）为径向尺寸的主要基准。
5.键槽的定位尺寸为（ ），沉孔的定位尺寸为（ ）。
6.∅26的位置公差要求为 ，它的基准要素是（ ）；公差项目为（ ），公差值为（ ）。
7.画出C-C移出断面图。

答案
一、选择题（每题2分，共20分）
BBCBC BADDC
二、观察物体的三视图，在立体图中找出相对应的物体，填写对应的序号（12分）

三、已知圆锥表面点A、B的一个投影，作出它们的另两面投影。（15分）

四、根据平面图形的两面投影，求作第三投影（20分）
1. 2.

五、补画第三视图（10分）

六、看懂主轴零件图，并回答下列问题。（每空1分，移出断面图6分，共23分。）
答案：1.零件图有3个图形，他们分别是主视图、 移出断面图、局部放大图。
2.零件∅40段的长度为160，表面粗糙度代号是 Ra3.2 。
3.轴上键槽尺寸的长度为25、宽度为8、深度为4、宽度尺寸公差为 0.036 。
4.零件的右端为轴向尺寸的主要基准，轴线为径向尺寸的主要基准。
5.键槽的定位尺寸为15，沉孔的定位尺寸为110。
6.∅26的位置公差要求为 ，它的基准要素是∅40轴线；公差项目为圆跳动，公差值为0.015。
7.画出C-C移出断面图。
《汽车机械制图》综合测试题（二）
题号
一
二
三
四
五
六
七
八
九
十
总分
得分

一、选择题（每题2分，共20分）
1.下列符号中表示强制国家标准的是（  ）。
A. GB/T B. GB/Z C. GB
2．在同一图样中，同类图线的宽度应( )。
A. 基本一致 B. 不能一致 C. 任意绘制
3．标题栏一般位于图纸的（ ）。
A. 左下角 B. 右下角 C. 左上角 D. 右上角
4．下列的比例表示法中，何者为放大比例？（ ）。
A. 1:10 B. 1:5 C. 1:2 D. 2:1
5．角度尺寸在标注时，文字一律（  ）书写。
A. 水平 B. 垂直 C. 倾斜
6．下列缩写词中表示均布的意思的是（  ）
A. R B. SR C. EQS D.φ
7．正投影的基本特性主要有实形性、积聚性、（ ）
A.类似性 B. 特殊性 C. 统一性 D. 普遍性
8．当一条直线平行于投影面时，在该投影面上反映（ ）
A.真实性 B.类似性 C.积聚性 D.从属性
9．三视图采用的是（ ）投影法绘制的。
A．中心 B. 平行 C. 斜轴测 D. 正轴测
10．垂直于一个投影面同时平行于另外两个投影面的直线称为投影面的（ ）线。
A．平行 B. 垂直 C. 倾斜 D. 一般位置
二、选择主视图对应的俯视图及立体图编号填入表格内（16分）

三、补画第三视图，并作出立体表面上点M、N的另两个投影（15分）

四、参照立体图，补画第三视图（16分）
1.（6分）

2.（10分）

五、将主视图改为全剖视图（15分）

六、看懂主轴零件图，并回答下列问题。（每空1分，共18分。）

1.零件名称：（ ）。材料：（ ）。比例：（ ）。
2.轴用（ ）个视图表示，各视图的名称是（ ）等。
3.轴上两个键槽的宽度分别为（ ）及（ ），表示深度的尺寸分别为（ ）及（ ），长度方向的定位尺寸为（ ）及（ ）。
4.尺寸∅35 的上极限尺寸为（ ），下极限尺寸为（ ），公差为（ ）。
5.在轴的加工表面中，要求最光滑的表面的表面粗糙度代号为（ ），这种表面有（ ）处。
6.轴两端注出的C2表示（ ）结构，其宽度为2mm，角度为45。
7.图中有3处几何公差代号，解释框格 的含义：

答案：
一、选择题（每题2分，共20分）
CABDA CAABB
二、选择主视图对应的俯视图及立体图编号填入表格内（16分）

三、补画第三视图，并作出立体表面上点M、N的另两个投影（15分）

四、参照立体图，补画第三视图（16分）
1.（6分） 2.（10分）

五、将主视图改为剖视图（15分）

六、看懂主轴零件图，并回答下列问题。（每空1分，共18分。）
答案：1.零件名称：轴。材料：45。比例：1:1。
2.轴用4个视图表示，各视图的名称是主视图、断面图、局部视图
3.轴上两个键槽的宽度分别为12及8，表示深度的尺寸分别为35及26，长度方向的定位尺寸为2及3。
4.尺寸∅35 的上极限尺寸为∅35.025，下极限尺寸为∅35.009，公差为0.016。
5.在轴的加工表面中，要求最光滑的表面的表面粗糙度代号为 ，这种表面有2处。
6.图中有3处几何公差代号，解释框格 的含义：被测要素是键槽两侧面以B为基准的对称度为0.08。基准要素是B，公差项目是对称度，公差值是0.08。
7.轴两端注出的C2表示倒角结构，其宽度为2mm，角度为45
