第一学期《 机械制图 》期中试卷（A卷）答案

系部 班级 学号 姓名
题　目
一
二
三
四
五
六
七
总得分
得　分

本题得分

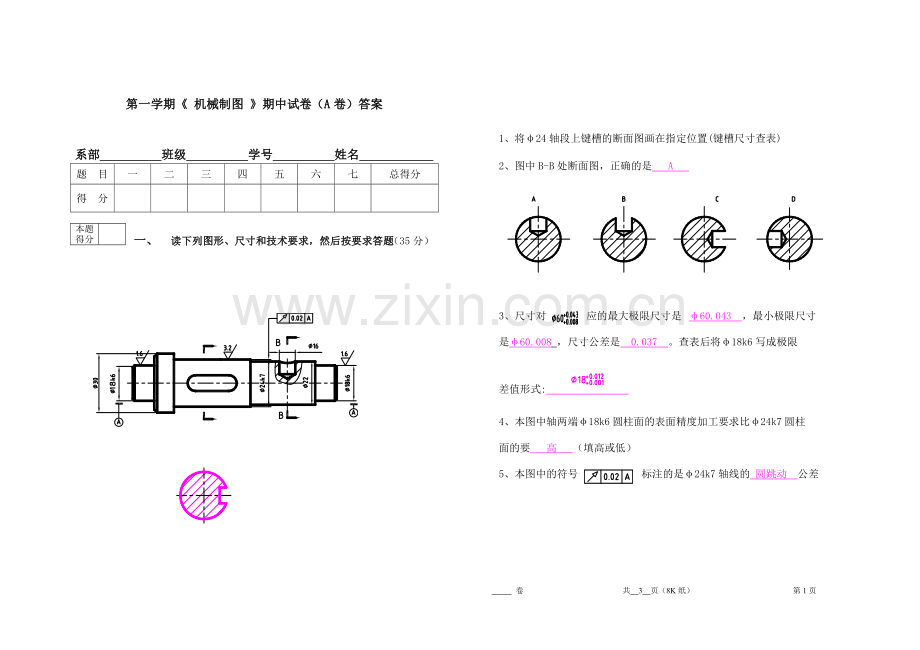

一、 读下列图形、尺寸和技术要求，然后按要求答题（35分）

1、将φ24轴段上键槽的断面图画在指定位置(键槽尺寸查表)

2、图中B-B处断面图，正确的是 A

3、尺寸对应的最大极限尺寸是 φ60.043 ，最小极限尺寸
是φ60.008 ，尺寸公差是 0.037 。查表后将φ18k6写成极限
差值形式:
4、本图中轴两端φ18k6圆柱面的表面精度加工要求比φ24k7圆柱
面的要 高 （填高或低）
5、本图中的符号 标注的是φ24k7轴线的 圆跳动 公差

系部 班级 学号 姓名
本题得分

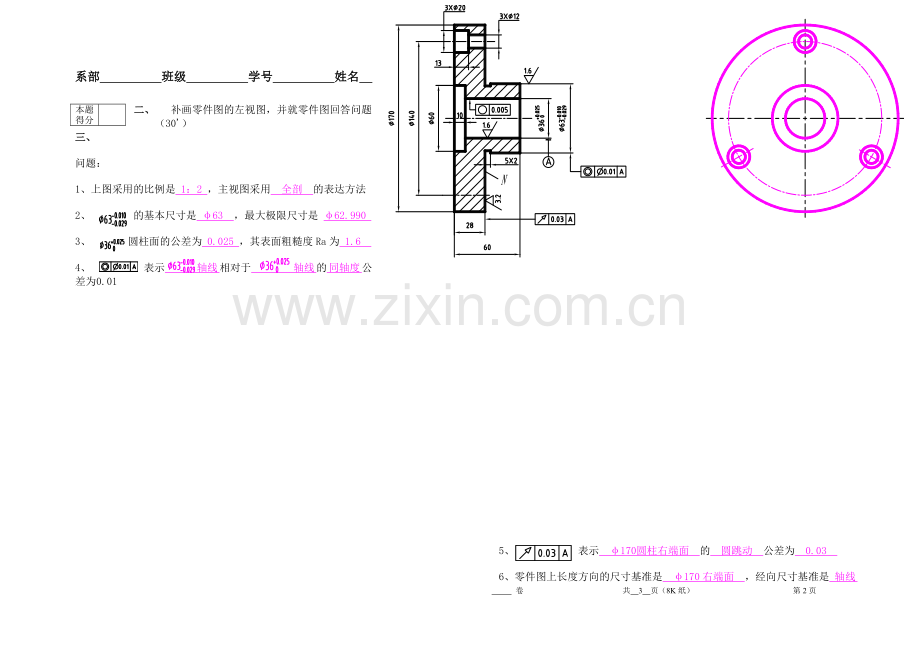

二、 补画零件图的左视图，并就零件图回答问题（30'）
三、
问题：
1、上图采用的比例是 1：2 ，主视图采用 全剖 的表达方法
2、 的基本尺寸是 φ63 ，最大极限尺寸是 φ62.990
3、 圆柱面的公差为 0.025 ，其表面粗糙度Ra为 1.6
4、 表示 轴线 相对于 轴线 的 同轴度 公差为0.01

5、 表示 φ170圆柱右端面 的 圆跳动 公差为 0.03
6、零件图上长度方向的尺寸基准是 φ170右端面 ，经向尺寸基准是 轴线
7、退刀槽的直径是 59 ，宽度为 5

系部 班级 学号 姓名

本题得分

四、 看懂端盖零件图后，完成下列题目 (共35',作图题15')

1、该零件的名称为 端盖 ，属 盘盖 类零件，该零件采用的材料为 铸铁 （铸铁？钢？）。
2、在A-A全剖视图中，采用的剖切方法是 两个相交的剖切面 。
3、零件上的通孔（除螺孔外）共有 4 种，它们的直径分别是 φ42、 φ5、φ8.4、φ0.5。
4、零件上φ70k6圆柱面的表面粗糙度代号为 ；孔φ42H7的表面粗糙度代号为 ；前者比后者 粗糙 （光滑？粗糙？）。

5、解释φ70k6 的含义:φ70为 基本尺寸，k6为 公差代号，查表得到上、下偏差各为 +0.021 ， +0.002 ，公差为 0.019 。若加工该圆柱面得到的尺寸为φ70.001，是否合格？ 否 。
6、解释图中框格 的含义： φ180圆柱右端面相对于 φ70k6轴线的垂直度公差为0.015 。
7、在指定位置画出B-B全剖视图。
