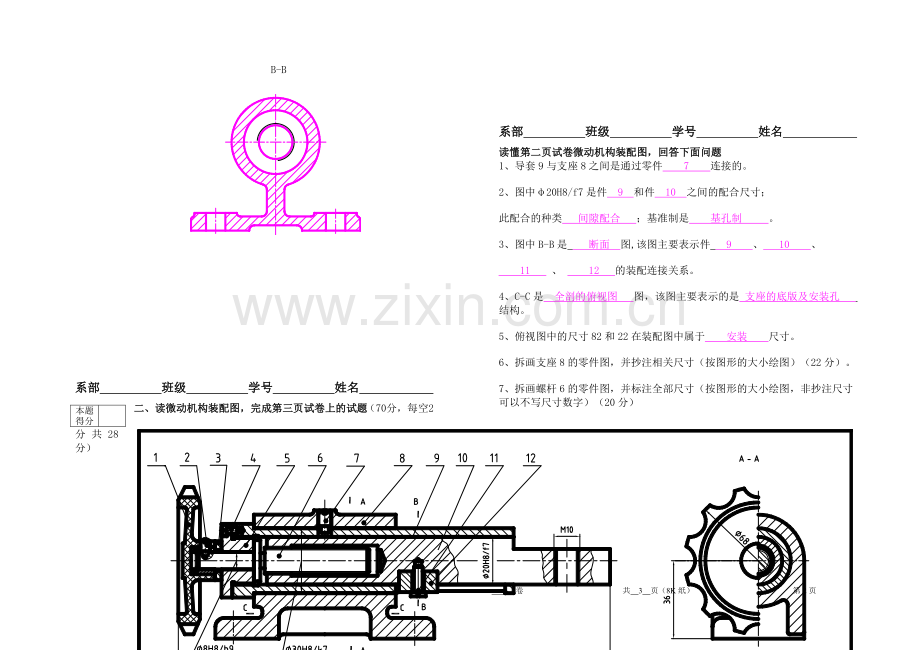

《机械识图与项目训练》试卷7答案.doc_第2页
第2页 / 共3页


点击查看更多>>
资源描述
第二学期《 机械制图 》期中试卷(A卷)答案 系部 班级 学号 姓名 题 目 一 二 三 四 五 六 七 总得分 得 分 本题得分 一、 看泵体零件图,回答问题(30分,每空1分,共12分) 1、找出左视图的一个定位尺寸 68 和两个定形尺寸 2xM6 、 R12 2、 孔的定位尺寸是 68 、 41 。 3、零件左端的螺纹标注为G1/2是表示 管 (普通、梯形、管、锯齿形、矩形)螺纹。 4、尺寸 的基本尺寸是 φ36 ,基本偏差代号是 H ,基本偏差大小是 0 ,基本偏差属于 下 (上,下)偏差,公差等级 IT8 ,公差大小是 0.039 。 5、画出B-B剖视图(18分)。 B-B 系部 班级 学号 姓名 本题得分 二、读微动机构装配图,完成第三页试卷上的试题(70分,每空2分共28分) 系部 班级 学号 姓名 读懂第二页试卷微动机构装配图,回答下面问题 1、导套9与支座8之间是通过零件 7 连接的。 2、图中φ20H8/f7是件 9 和件 10 之间的配合尺寸; 此配合的种类 间隙配合 ;基准制是 基孔制 。 3、图中B-B是 断面 图,该图主要表示件 9 、 10 、 11 、 12 的装配连接关系。 4、C-C是 全剖的俯视图 图,该图主要表示的是 支座的底版及安装孔 结构。 5、俯视图中的尺寸82和22在装配图中属于 安装 尺寸。 6、拆画支座8的零件图,并抄注相关尺寸(按图形的大小绘图)(22分)。 7、拆画螺杆6的零件图,并标注全部尺寸(按图形的大小绘图,非抄注尺寸可以不写尺寸数字)(20分) 支座8的零件图 螺杆6零件图 第3页   卷 共 3 页(8K纸)
