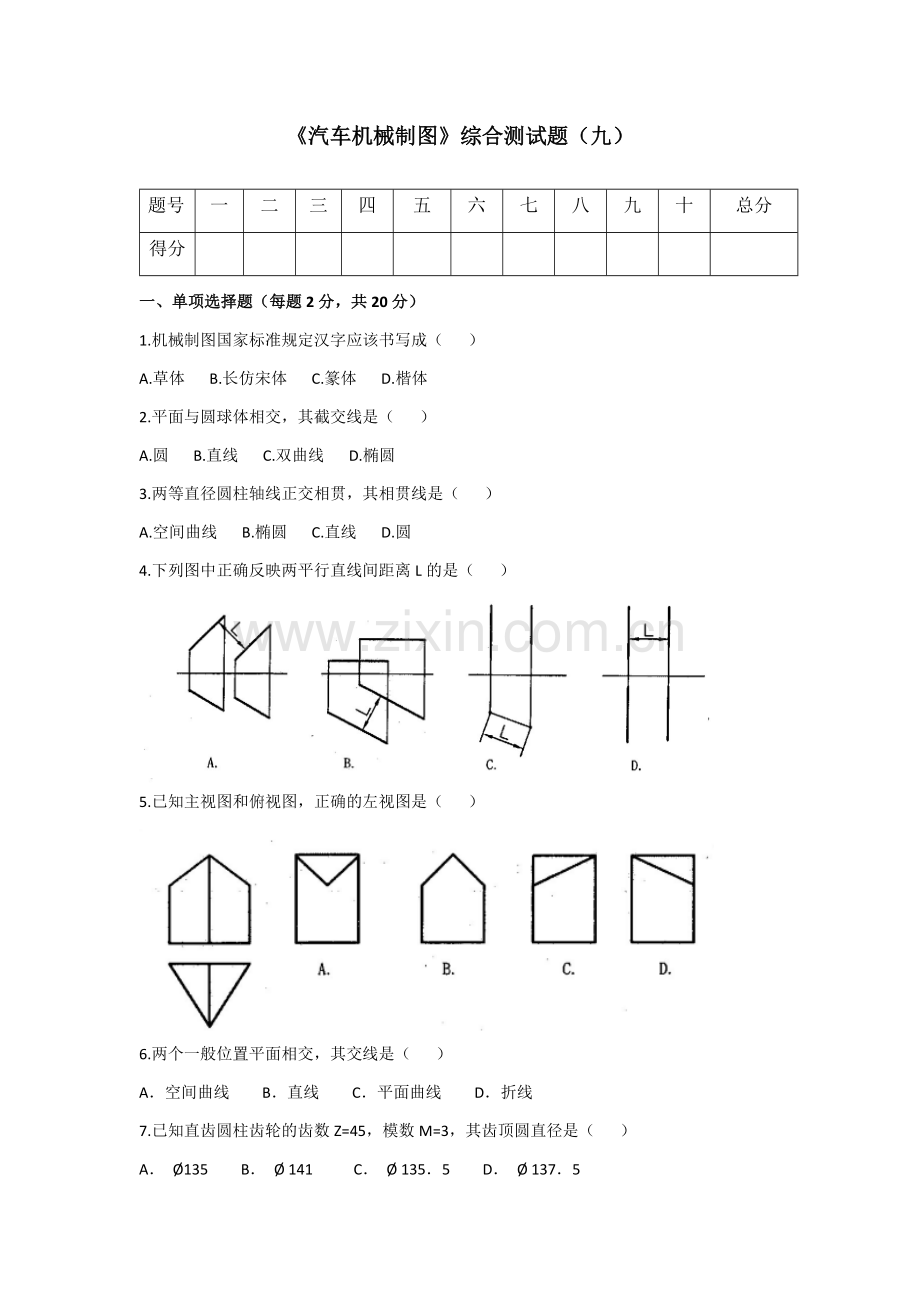

《汽车机械制图》综合测试题（九）
题号
一
二
三
四
五
六
七
八
九
十
总分
得分

一、单项选择题（每题2分，共20分）
1.机械制图国家标准规定汉字应该书写成（ ）
A.草体 B.长仿宋体 C.篆体 D.楷体
2.平面与圆球体相交，其截交线是（ ）
A.圆 B.直线 C.双曲线 D.椭圆
3.两等直径圆柱轴线正交相贯，其相贯线是（ ）
A.空间曲线 B.椭圆 C.直线 D.圆
4.下列图中正确反映两平行直线间距离L的是（ ）
5.已知主视图和俯视图，正确的左视图是（ ）
6.两个一般位置平面相交，其交线是（ ）
A．空间曲线 B．直线 C．平面曲线 D．折线
7.已知直齿圆柱齿轮的齿数Z=45，模数M=3，其齿顶圆直径是（ ）
A． Ø135 B． Ø 141 C． Ø 135．5 D． Ø 137．5

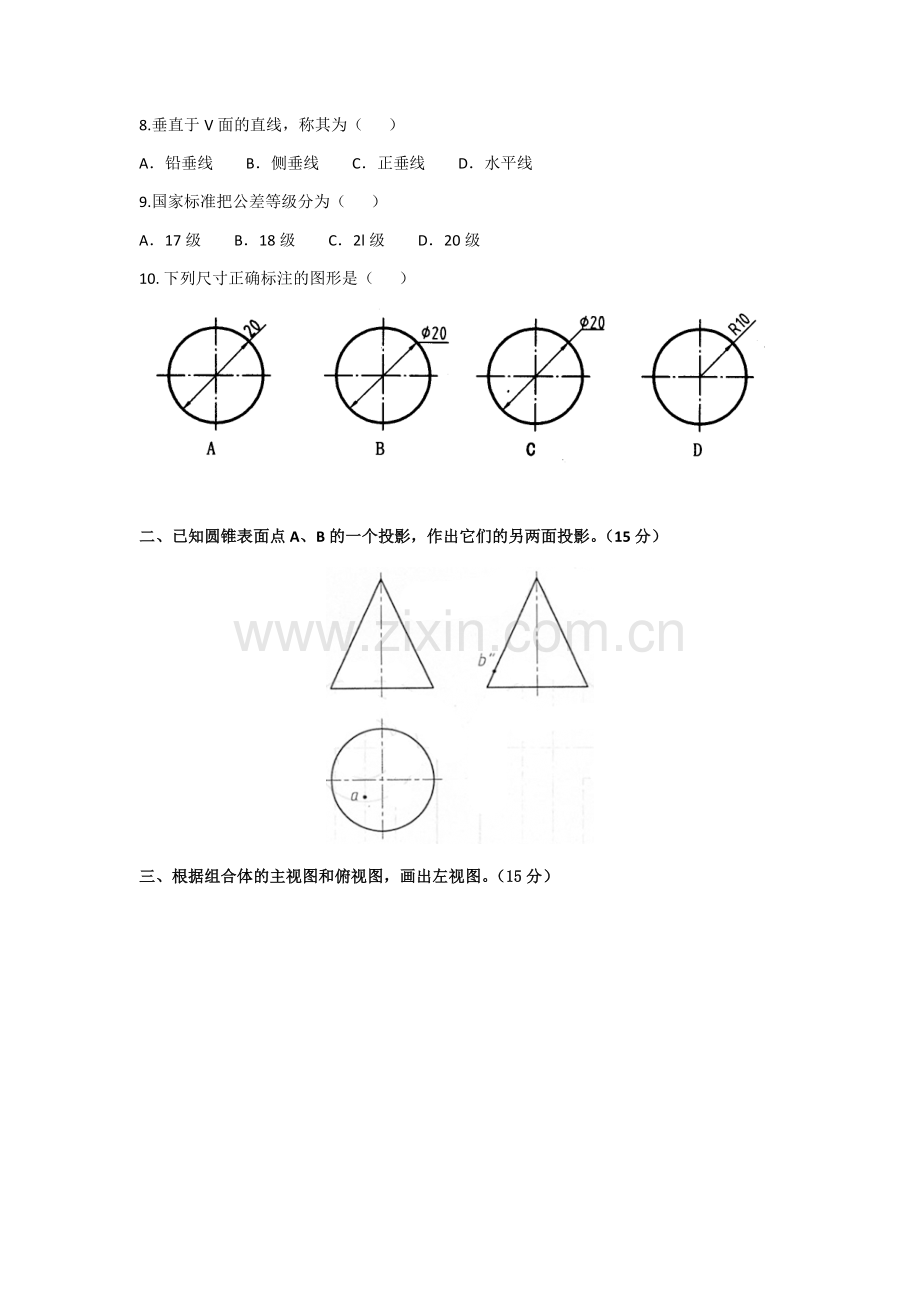

8.垂直于V面的直线，称其为（ ）
A．铅垂线 B．侧垂线 C．正垂线 D．水平线
9.国家标准把公差等级分为（ ）
A．17级 B．18级 C．2l级 D．20级
10. 下列尺寸正确标注的图形是（ ）

二、 已知圆锥表面点A、B的一个投影，作出它们的另两面投影。（15分）

三、 根据组合体的主视图和俯视图，画出左视图。（15分）

四、在给定的组合体的主视图和俯视图中标注尺寸(尺寸数值按1：1在图中量取并取整)。（13分）

五、看懂主轴零件图，并回答下列问题。（每空1分，移出断面图8分，共25分。）

1.零件图有（ ）个图形，他们分别是（ ）、 （ ）、（ ）。
2.零件∅40段的长度为（ ），表面粗糙度代号是（ ）。
3.轴上键槽尺寸的长度为（ ）、宽度为（ ）、深度为（ ）、宽度尺寸公差为（ ）。
4.零件的（ ）端为轴向尺寸的主要基准，（ ）为径向尺寸的主要基准。
5.键槽的定位尺寸为（ ），沉孔的定位尺寸为（ ）。
6.∅26的位置公差要求为 ，它的基准要素是（ ）；公差项目为（ ），公差值为（ ）。
7.画出C-C移出断面图。
C---C

六、 读装配图并回答问题。（每空1分，共12分。）

1. 本装配图共用（ ）个图形表达，A-A断面表示（ ）和（ ）之间的装配关系。
2. 换向阀由（ ）种零件图组成，其中标准件（ ）种。
3. 换向阀的规格尺寸为（ ），图中标记Rp3/8的含义是：Rp是（ ）代号，它代表（ ）螺纹，3/8是（ ）代号。
4. 3xφ8孔的作用是（ ），其定位尺寸为（ ）。
5. 锁紧螺母的作用是（ ）。

答案：
一、 单项选择题
BABCC BBCDC

二、

三、

四．

五． 1.零件图有3个图形，他们分别是主视图、 移出断面图、局部放大图。
2.零件∅40段的长度为160，表面粗糙度代号是 Ra3.2 。
3.轴上键槽尺寸的长度为25、宽度为8、深度为4、宽度尺寸公差为 0.036 。
4.零件的右端为轴向尺寸的主要基准，轴线为径向尺寸的主要基准。
5.键槽的定位尺寸为15，沉孔的定位尺寸为110。
6.∅26的位置公差要求为 ，它的基准要素是∅40轴线；公差项目为圆跳动，公差值为0.015。
7.画出C-C移出断面图。

六、

《汽车机械制图》综合测试题（十）
题号
一
二
三
四
五
六
七
八
九
十
总分
得分

一、单项选择题（每题2分，共20分）
一、 单项选择题（每题2分，共20分）
1．垂直于H面的平面称为（　　　）
A．正垂面 B．铅垂面
C．水平面 D．一般面
2．在螺纹的尺寸标注中，M36×2表示的螺纹是（　　　）
A．粗牙普通螺纹 B．细牙普通螺纹
C．梯形螺纹 D．锯齿形螺纹
3．30H8/f 7的含义是：基本尺寸为30的（　　　）
A．基孔制间隙配合 B．基轴制间隙配合
C．基孔制过盈配合 D．基轴制过渡配合
4.机械制图国家标准规定汉字应该书写成（ ）
A.草体 B.长仿宋体 C.篆体 D.楷体
5.平面与圆球体相交，其截交线是（ ）
A.圆 B.直线 C.双曲线 D.椭圆
6.两等直径圆柱轴线正交相贯，其相贯线是（ ）
A.空间曲线 B.椭圆 C.直线 D.圆
7.两个一般位置平面相交，其交线是（ ）
A．空间曲线 B．直线 C．平面曲线 D．折线
8.已知直齿圆柱齿轮的齿数Z=45，模数M=3，其齿顶圆直径是（ ）
A． Ø135 B． Ø 141 C． Ø 135．5 D． Ø 137．5
9.已知主视图和俯视图，正确的左视图是（ ）

11. 下列尺寸正确标注的图形是（ ）

二、 已知圆球表面点A和B的一个投影，求点A和B的其余两个投影。（15分）

三、 根据组合体的主视图和俯视图，画出左视图。（15分）

四、 在给定组合体的主视图和俯视图中标注尺寸。（尺寸数字按1:1在图中量取并取整）（13分）

五、 读轴的零件图，并回答问题。（每空1分，第7题8分，共25分）

1.零件名称：（ ）。材料：（ ）。比例：（ ）。
2.轴用（ ）个视图表示，各视图的名称是（ ）等。
3.轴上两个键槽的宽度分别为（ ）及（ ），表示深度的尺寸分别为（ ）及（ ），长度方向的定位尺寸为（ ）及（ ）。
4.尺寸∅35 的上极限尺寸为（ ），下极限尺寸为（ ），公差为（ ）。
5.在轴的加工表面中，要求最光滑的表面的表面粗糙度代号为（ ），这种表面有（ ）处。
6.轴两端注出的C2表示（ ）结构，其宽度为2mm，角度为45。
7.图中有3处几何公差代号，解释框格 的含义：

六、 识读装配图，并回答问题。（每空1分，共12分）

1.管钳是由（ ）种零件组成，其中标准件有（ ）种。
2.管钳共用（ ）个视图表示，其中主视图采用了（ ），俯视图采用了（ ），左视图采用了（ ）。
3.分析装配图中的尺寸，其中50H9/f9是（ ）尺寸，φ10 是（ ）尺寸，2xφ18是（ ）尺寸，190是（ ）尺寸，150是（ ）尺寸，250是（ ）尺寸。

答案：
一、单项选择题
BBABA BBBCC
二、

三、

四、

五、
1.零件名称：轴。材料：45。比例：1:1。
2.轴用4个视图表示，各视图的名称是主视图、断面图、局部视图
3.轴上两个键槽的宽度分别为12及8，表示深度的尺寸分别为35及26，长度方向的定位尺寸为2及3。
4.尺寸∅35 的上极限尺寸为∅35.025，下极限尺寸为∅35.009，公差为0.016。
5.在轴的加工表面中，要求最光滑的表面的表面粗糙度代号为 ，这种表面有2处。
6.图中有3处几何公差代号，解释框格 的含义：被测要素是键槽两侧面以B为基准的对称度为0.08。基准要素是B，公差项目是对称度，公差值是0.08。
7.轴两端注出的C2表示倒角结构，其宽度为2mm，角度为45

六、
1.管钳是由6种零件组成，其中标准件有1种。
2.管钳共用3个视图表示，其中主视图采用了局部剖视图，俯视图采用了全剖视图，左视图采用了全剖视图。
3.分析装配图中的尺寸，其中50 是活动钳口与钳座的配合尺寸。φ10 是（手柄与套圈的配合）尺寸，2xφ18是（钳座安装孔）尺寸，190是（钳座长度）尺寸，150是（钳座安装孔中心距）尺寸，250是（装配体宽度）尺寸。
