2006-2007学年第二学期《 机械制图 》期末试卷（A卷）

系部 班级 学号 姓名
题　目
一
二
三
四
五
六
七
总得分
得　分

本题得分

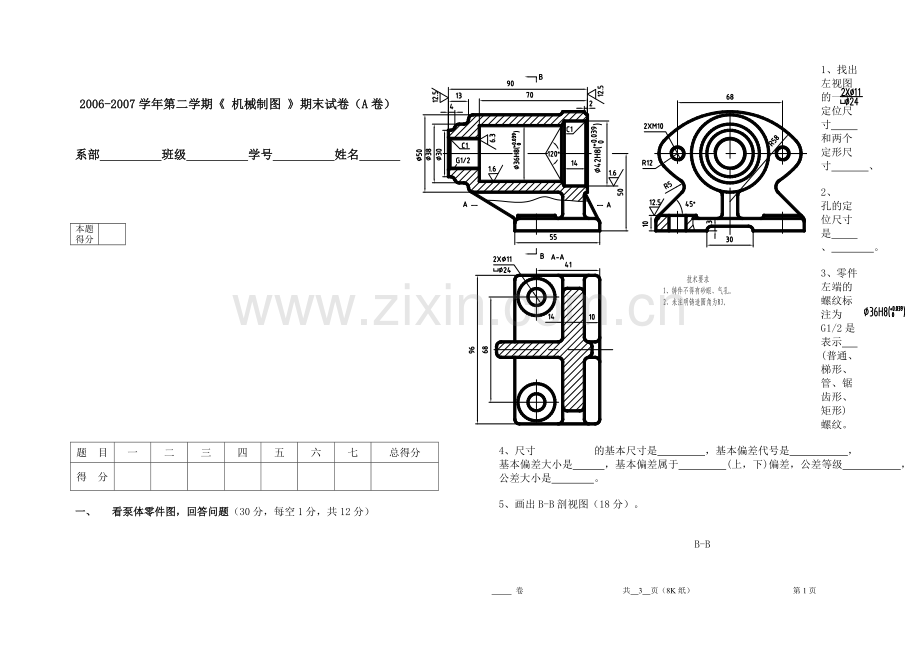

一、 看泵体零件图，回答问题（30分，每空1分，共12分）
1、找出左视图的一个定位尺寸 和两个定形尺寸 、
2、 孔的定位尺寸是 、 。
3、零件左端的螺纹标注为G1/2是表示 (普通、梯形、管、锯齿形、矩形)螺纹。
4、尺寸 的基本尺寸是 ，基本偏差代号是 ，基本偏差大小是 ，基本偏差属于 (上，下)偏差，公差等级 ，公差大小是 。
5、画出B-B剖视图（18分）。

B-B

系部 班级 学号 姓名
本题得分

二、读微动机构装配图，完成第三页试卷上的试题（70分，每空2分共28分）

系部 班级 学号 姓名
读懂第二页试卷微动机构装配图，回答下面问题
1、导套9与支座8之间是通过零件 连接的。
2、图中φ20H8/f7是件 和件 之间的配合尺寸；
此配合的种类 ；基准制是 。
3、图中B-B是 图,该图主要表示件 、 、
、 的装配连接关系。
4、C-C是 图，该图主要表示的是 结构。
5、俯视图中的尺寸82和22在装配图中属于 尺寸。
6、拆画支座8的零件图，并抄注相关尺寸（按图形的大小绘图）（22分）。
7、拆画螺杆6的零件图，并标注全部尺寸（按图形的大小绘图，非抄注尺寸可以不写尺寸数字）（20分）
第3页
　 卷 共 3 页（8K纸）
