会议中心临时用电方案解析

n 更多资料请访问.(.....)

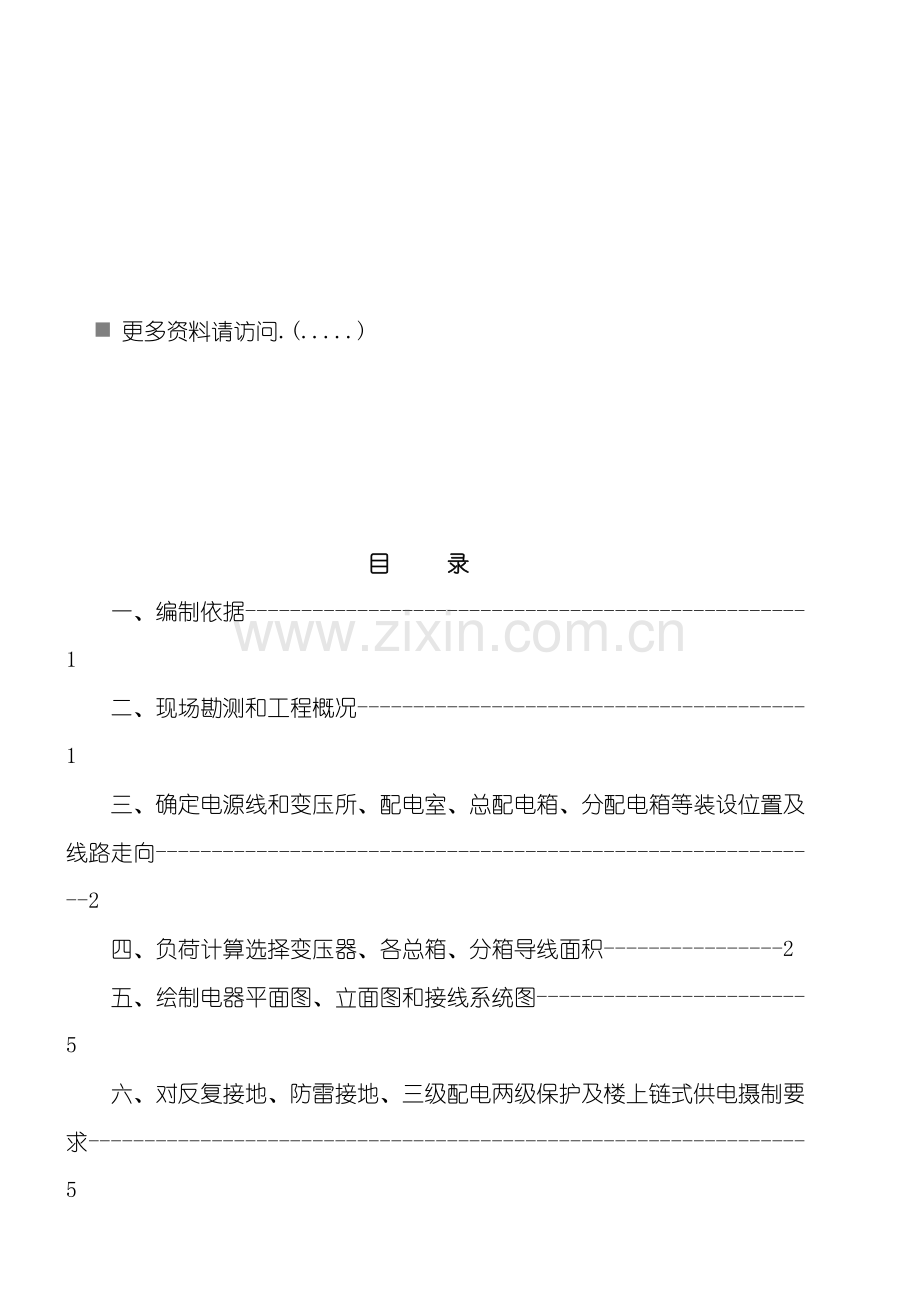

目 录
一、编制依据--------------------------------------------------1
二、现场勘测和工程概况----------------------------------------1
三、确定电源线和变压所、配电室、总配电箱、分配电箱等装设位置及线路走向------------------------------------------------------------2
四、负荷计算选择变压器、各总箱、分箱导线面积----------------2
五、绘制电器平面图、立面图和接线系统图------------------------5
六、对反复接地、防雷接地、三级配电两级保护及楼上链式供电摄制要求----------------------------------------------------------------5
七、安全用电技术方法和电器防火方法----------------------------7

一、编制依据
1、<建筑施工安全检验标准>JGJ59—99;
2、现场勘测资料
3、<施工现场临时用电安全技术规范>JGJ46— ;
4、机械设备进厂计划用电负荷计算
二、工程概况和现场勘测
(1)、工程概况
1、工程地点:在临沂市南坊新区,南至三和街,北至三和二街,西至沂蒙四路,东至沂蒙六路。建设单位: 山东天元房地产综合开发,设计单位:北京中房设计事务所,监理单位: 济南中建监理企业。本工程±0.00相当于绝对标高71.35米,总建筑面积10256平方米,其中:长112. 5米、宽68.5米,建筑总高度17米,地下1层,地上2层。基础地板垫层采取c15砼,厚为100cm。混凝土为c35。
(2)、现场勘测
因为施工现场较大,建筑面积较大,使用机械较多,功率较大,施工现场全部采取TN-S专用保护接零系统,并在总配电箱处设置反复接地,其接地电阻值小于10Ω,再由反复接地点分置N线和PE线,图:
L1
L2
L3
C
B
A
工作零线N
加设PE线
反复接地
FQ总漏电保护器

三、确定电源进线和变电所、配电室、总配电箱,分配电箱等装设位置及线路走向。
施工现场总箱、分箱、开关箱分别采取临沂建厦电器厂生产标准配电箱,电缆线采取沧洲生产合格产品且全部有山东省准用证和立案证实,总箱以下线路采取有绿黄双色线五芯电缆。反复接地和避雷接地电阻分别为小于10Ω和30Ω。楼上供电采取链式供电方法,以满足楼上浇筑混凝土、焊接、照明需要。现场线路全部采取地埋。
四、负荷计算选择变压器,各总箱、分箱导线面积
施工现场用电设备参数表
编号
设备名称
功率(KW)
数量(台)
总功率(KW)
1
对焊机
100 KVA
1
100 KVA
2
电焊机
18 KVA
2
36 KVA
3
弯曲机
3
2
6
4
切断机
3
2
6
5
钢筋卷扬机
7.5
1
7.5
6
QTZ315、400吊车
20.5
4
82
7
电刨
3
2
6
8
轮锯
5.5
1
5.5
9
楼上振动器
2.2
5
11
10
套丝机
3
1
3
11
砂灰机
3
4
12
12
水泵
2.2
4
8.8
13
压力罐
3.5
1
3.5
14
生活区、办公区照明用电

约40
15
室外照明用电

约20
16
电焊车间
20
1
20
17
楼上用电

15
(1)、计算施工现场总用电量,选择变压器。
总用电量可按以下公式计算:

式中P供电设备总需要容量KVA
P1――电动机额定容量(KW)
P2――电焊机额定容量(KW)
P3――室内照明容量(KW)
P4――室外照明容量(KW)
K1K2K3K4――需要系数详查表
由机械不一样时K取系数K＝0.7,COS＝0.75
机械铭牌总功率:3
会议中心总箱

再加10％照明用电,算出施工和电总量为

五、导线截面选择
1、I总配电箱

选择3×70＋2×25铜芯电缆线符合要求,共需用电缆长260 m。
2、 总配电箱下设1－1号、1－2号、1─3号、1--4号分配电箱。
1－1分配电箱

选择3×35＋2×10铜芯电缆线符合要求,共需用电缆长15m。
1－2分配电箱

选择3×35＋2×10铜芯电缆线符合要求,共需用电缆长50m。
1－3分配电箱

选择3×35＋2×10铜芯电缆线符合要求,共需用电缆长150m。

1－4分配电箱

选择3×35＋2×10铜芯电缆线符合要求,共需用电缆长200m。

五、绘制电气平面图、立面图和接线系统图。

N
N
N
N
N
N
N
N
N
N
N
N
N
N
N

楼上供电立面图

施工现场用电设备一览表

名 称
产 地
规 格
尺 寸
数 量
总 箱
临 沂
600A
1600×850
1个
分 箱
临 沂
250A
700×900
4个
开关箱
临 沂
250A
450×600
2个
开关箱
临 沂
100A
450×600
4个
开关箱
临 沂
60A
380×400
2个
开关箱
临 沂
40A
380×400
12个
双向控制箱
临 沂
40A
450×600
1个
单向控制箱
临 沂
40A
450×600
1个
电焊机专用开关箱
临 沂
100A
450×600
2个
照明专用开关箱
临 沂
40A
38×400
5个
电缆线
仓 洲
3×70+2×25
250 m
电缆线
仓 洲
3×35+2×10
130 m
电缆线
仓 洲
25mm2×3+16mm2×2
100 m
电缆线
仓 洲
16mm2×3+10mm2×2
200m
电缆线
仓 洲
10mm2×3+6mm2×2
200 m
电缆线
仓 洲
6mm2×3+4mm2×2
300 m
电缆线
仓 洲
4mm2×3+2.5mm2×2
300 m
电缆线
仓 洲
2.5mm2×3+1.5mm2×1
500 m
照明电缆线
仓 洲
2.5mm2×3
400m
护套线
临 沂
4mm2×2
600 m

六、 本现场根据JGJ46— <施工现场临时用电安全技术规范>及JGJ59—99<建筑施工安全检验标准>要求,采取含有专用保护零线TN-S专用保护接零系统,并在专用保零线上设不少于三处反复接地,实施三级配、二级漏电保护。
(1)、反复接地和防雷接地要求:
施工现场塔式起重机、井架等物料提升机,必需做防雷接地,其接地电阻不得大于30Ω,在每个总箱、分箱和电源末端处设置反复接地,其接地电阻不得大于10Ω,防雷接地和反复接地也可使用同一接地体(在建筑工程基础钢筋上),但接地电阻必需符合反复接地电阻值要求,小于10Ω。图:
用Ø12钢筋和基础钢筋或地梁主连接主筋连接

6Ø48钢管

反复接地和避雷接地示意图
(2)三级配电两级漏电保护要求
依据JGJ46— <施工现场临时用电安全技术规范>及JGJ59—99<建筑施工安全检验标准>,施工现场采取三级配电,两级漏电保护,并在总箱、分箱、开关箱设置新型防护罩式隔离开关,新型熔断器式隔离开关,以增加安全用电保障系数,总漏电保护器漏电动作电流不得大于150mA,漏电动作时间小于0.1S,开关箱漏电保护器动作电流不得大于30mA,漏电动作时间小于0.1S,总箱、分箱各设PE端子和N端子,分开设置并标明PE端子和金属箱体作电气连接,N端子和金属箱体作好绝缘,以免PE和N线混淆连接,造成漏电保护器误动作。在总箱和分箱箱门里面,绘制配电接线图,并在各分路作出标识,开关箱是每台用电设备专用箱,内设末级漏电保护器(即一机,一闸,一漏,一箱)。地下室、潮湿危险场所照明必需使用36V安全电压作电源,以确保潮湿危险场所照明用电安全。220V照明必需采取有专用保护零线三芯电缆。
(3)、楼上链式供电设置要求
因为建筑物大、楼层高,采取树干式供电乱而不规范,本现场采取楼上链式供电方法,在各柚层配置移动式电箱,以满足施工中钢筋焊接、浇筑混凝土和照明工作需要。要求楼上供电必需使用五芯电缆,保护零和工作零全部要有可靠电气连接,照明必需在楼层分箱中分设照明专用开关箱,上楼线路必需设置绝缘瓷瓶,不准用铁丝绑扎或搭在钢筋上和拖地使用等,严禁照明和施工机具同用一个开关箱。

楼层链式供电示意

八、安全用电技术方法和电气防火方法
(1)安全用电技术方法
①、施工现场建立临时用电安全技术档案,由专员管理,建立用电管理制度,电工应经专业培训,持证上岗。
②、开工前,技术员应向电工机械操作人员进行用电安全技术交底,推行签字手续,电工应常常检验,发觉失灵和损坏现象应立即维修或变更,并作好电工维修统计。
③、做好临时用电工程及多种设备检验和验收,定时复核接地电阻值,确保反复接地和避雷接地可靠性,并作好统计,反复接地和避雷接地电阻值分别不得大于10Ω和30Ω。注:反复接地和避雷接地分设时。
④、专用保护零线必需确保其可靠性,应由工作接地处引出,其线路上不许可安装开关和熔体,保护零线不准穿过漏电保护器。和电器设备相连接保护零线,截面应大于2.5mm2绝缘多股铜线,不得采取铝线,保护零线统一标志为绿/黄双色线,严禁使用绿/黄双色线作负荷线使用。
⑤、保护零线除必需在配电室或配电箱处作反复接地外,还必需在分配电箱和末端作反复接地。反复接地和避雷接地应尽可能采取建筑物基础钢筋引焊,以提升其接地电阻可靠性,但接地电阻值应符合反复接地要求。
⑥、电箱中设两块接线端子板(即:工作零线和保护零线端子板),保护
零端子应和金属箱体连接,而工作零应和金属箱体、保护零线绝缘,每个端子接点只固定一根导线,避免接点松动和保护零和工作零混接,产生误动作。
⑦、每台用电设备必需实施一机、一闸、一箱、一漏用电程序,全部配电箱、开关箱、用电设备,电工应每个月进行一次检验,全部漏电保护器应每七天进行一次检验和试验,检验时应按要求穿戴安全防护用具,并做好电气检验维修统计,资料入档。
⑧、地理电缆敷设深度应大于0.7m,并在电缆上、下均匀铺设大于50mm厚细砂,然后覆盖砖等硬质保护层。电缆接头应做好可靠电气连接和绝缘保护,设置检验井,以备维修。
⑨、地下室等潮湿作业场所照明,必需使用36V专用隔离变压器。室外照明高度不得低于3米,室内照明不得低于2.5米,低于2.5米必需使用安全电压照明。
⑩、总配电箱用砖砌底座进行固定,各配电箱按分路进行编号,绘制接线图等电气标志。箱底距地面大于1.4米,维修时悬挂停电标志,设专员看护。设备和开关箱间距小于3米,分箱和开关箱小于30米。送电操作为:总配电箱—分配电箱—开关箱—用电设备。停电操作为:用电设备—开关箱—分配电箱—总配电箱。
、水泵负荷线必需采取YHS型防水橡皮护套电缆,不得承受任何压力,漏电保护器应选择防溅型产品,漏电动作电流应小于15mA,漏电动作时间应小于0.1S。
、电焊作业必需使用电焊机2次空载降压保护器。
(2)安全用电防火方法:
①、合理配制、整定、更换多种保护电器,对电路和设备过载短路故障进行可靠保护
②、在电气装置和线路周围不堆放易燃易爆和强腐蚀介质,不使用火源。
③、在电气集中场所,如:木工车间、钢筋对焊车间、电气焊场所等应配置绝缘灭火器材。
④、合理设置防雷装置电气连接,预防雷电产生火灾。
⑤、建立电气防火责任制和易燃、易爆管理制度,加强电气防火关键场所烟火管理,并设置严禁烟火标志。
⑥、建立电气防火教育制度,常常进行电气防火知识教育和宣传,提升各类用电人员电气防火知识和自觉性。
⑦、建立电气防火检验制度,发觉问题立即处理。
⑧、强化电气防火领导体制,成立安全防火检验小组。
⑨、加强用电管理,设备不得超负荷工作, 生活用电不得使用大灯泡和电热设备。
附图施工现场临时用电平面部署图:

天元商务大厦会议中心
临时用电施工方案

山东天元第二建筑工程
二00八年二月
