双层保温不锈钢烟囱安装专业方案.doc

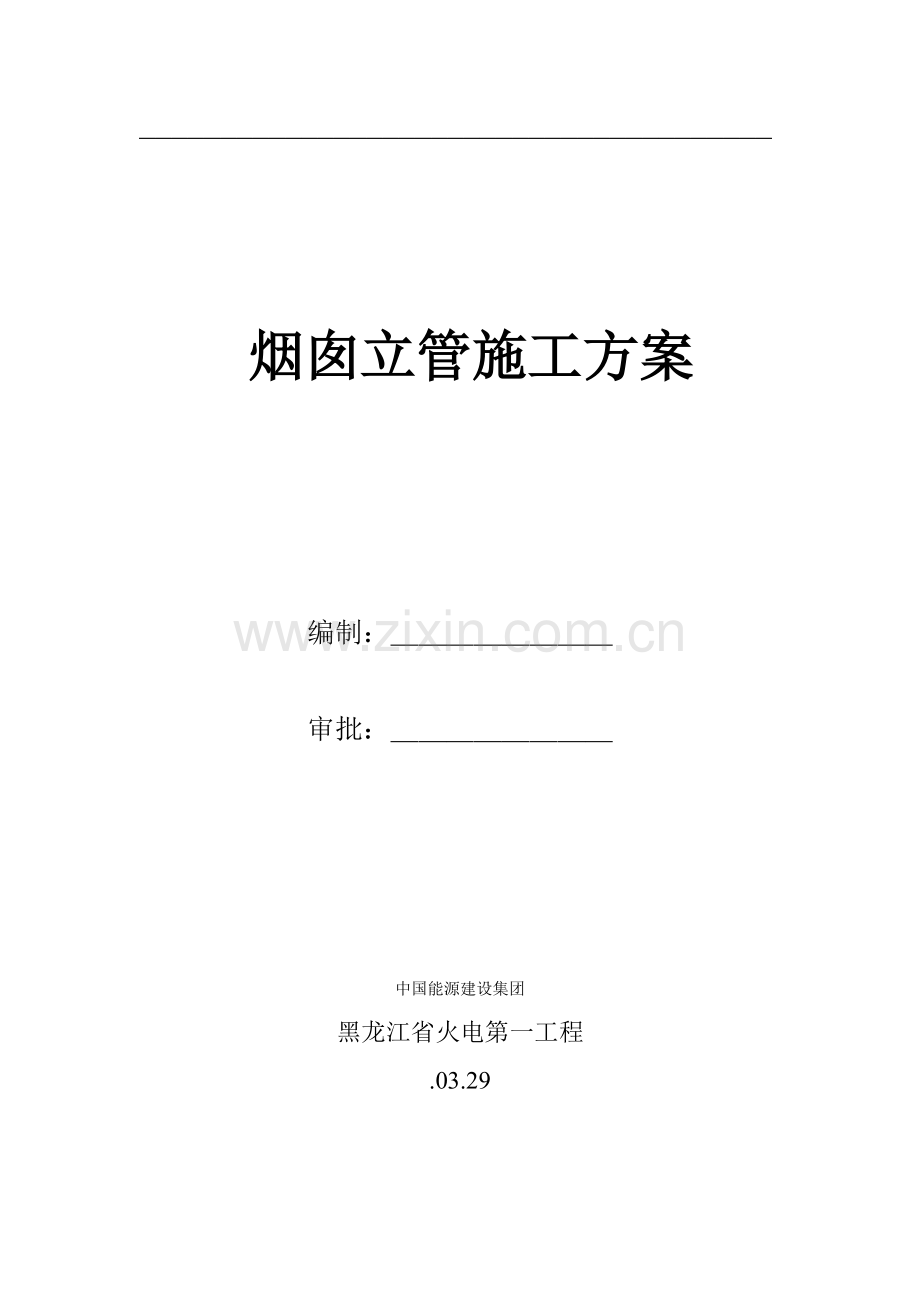

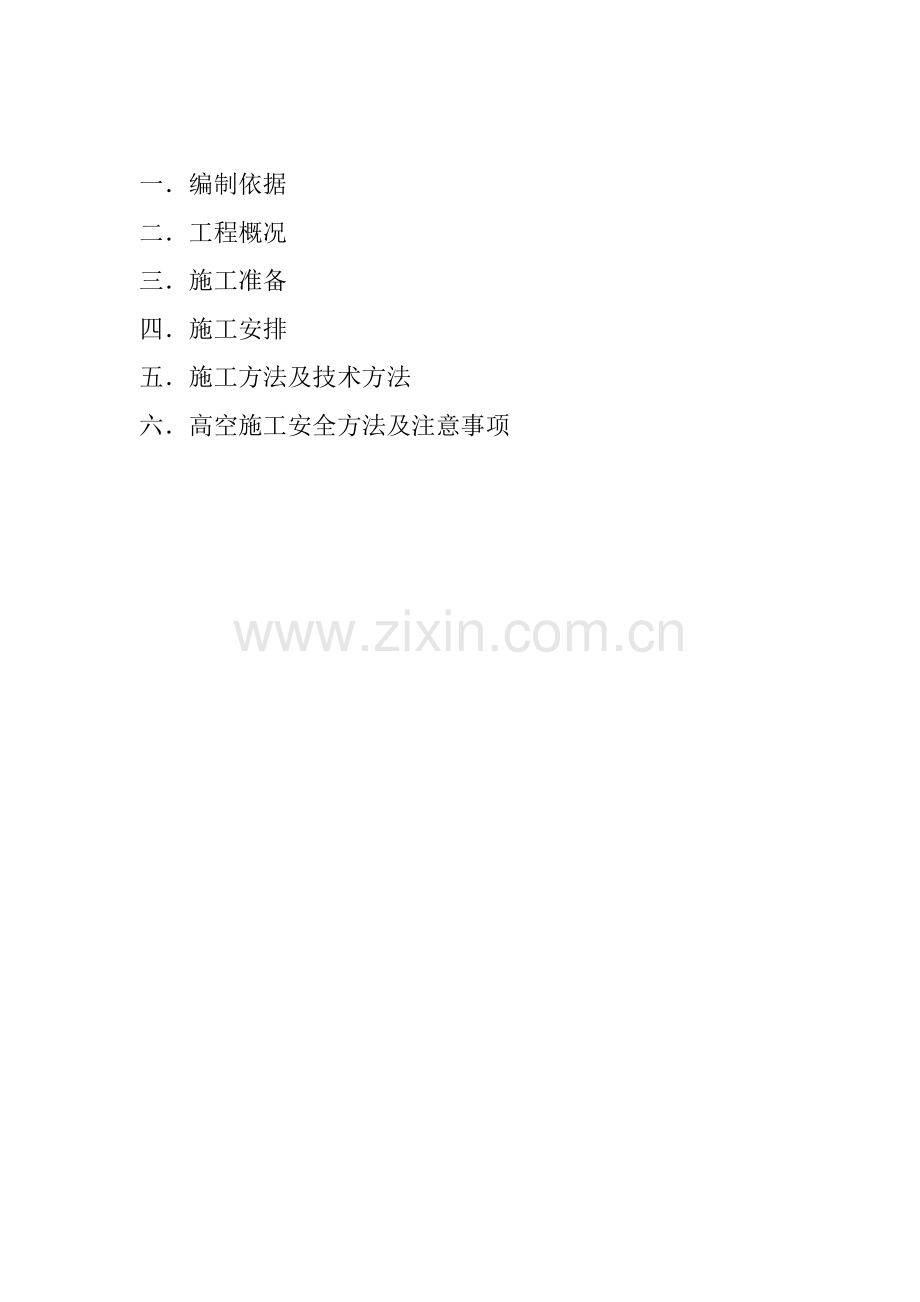

烟囱立管施工方案编制：审批：中国能源建设集团黑龙江省火电第一工程.03.29一编制依据二工程概况三施工准备四施工安排五施工方法及技术方法六高空施工安全方法及注意事项一 工编制依据1. 施工图集、规范、规程、标准图集标准及规范1风管支架吊架安装图03K1322建筑结构荷载规范GB50009-3建筑安装分项工程工艺规范（第六分册）DBJ/T01-51-4建筑安装工程资料管理规程DBJ01-51-5建筑工程施工质量验收统一标准GB50300-6烟囱设计规范GB50051-7建筑物防雷设计规范GB50057-94二工程概况 工程设计概况：依兰雪花啤酒厂燃气锅炉改造工程，本工程烟囱及风道立管在供热锅炉房和燃料综合楼之间楼体外,烟囱规格是:外径DN1400，S304不锈钢、内壁厚（2.0mm）、外壁厚（1.0mm） 、保温层：硅酸铝棉（50mm）。本工程烟囱为内外双层不锈钢烟囱，烟囱立管由地地面安装至楼顶。烟囱标高为30米。三施工准备（1） 施工人员，必需熟悉施工图纸，掌握设计意图，考虑关键，难点，组织施工，明确和本专业安装和土建项目施工相互之间矛盾，争取一次性处理，从而为以后施工发明良好基础。（2） 应依据工程情况及特点，确定关键工序，落实按作业指导文件组织施工（3） 搜集已建工程信息，明确工程关键和难点，设置质量管理点。（4） 材料准备1. 检验已制作好烟囱和部件，烟囱不应有变形，扭曲，开裂，孔洞。2. 烟囱尺寸，规格，形式应符合设计要求表面平整无变形，自带调整部位应灵活，无卡涩和松动。3. 所使用螺栓，化学锚栓，电焊条，等应符合产品质量要求，不得存在影响安装质量缺点。四施工安排1安装工作需要设备有: 交流焊机、卷扬机、配电箱、冲击钻、安全绳五专业施工方法及技术方法 1. 烟囱安装工艺步骤： 确定位置 固定支架安装 导向支架安装烟囱检验验收 烟囱组对 烟囱吊装 找正找平2.本工程固定支架，导向支架采取膨胀螺栓进行锚固，支架敷 设在楼体上，固定支架采取10槽钢焊制，导向支架用6.3 角钢制作。4.依据施工现场情况，本系统立管烟囱地地面至楼顶部位，烟囱立管底部基础预埋螺栓, 烟囱底部设有泄水口，冷凝水经过泄水口排放。烟囱上部安装有固定段，固定段上方开始逐节落装8个标准直筒后安装一个固定段，固定段上方再落装8个标准直筒后再安装一个固定段，依次类推安装至顶部。每个固定段用10#槽钢制作三角支架两侧对称支撑，三角支架用8个M12化学锚栓固定在结构主体墙上。累计6个固定段，在两个固定支架间安装一个导向支架，累计6个导向支架。固定支架作用是分载整体烟囱重量，导向支架作用是预防烟囱整体左右晃动和位移。烟囱顶部装有直径为25mm，长度为1.5米避雷针和12mm避雷引线，避雷引线和楼顶避雷网焊接相连。烟囱固定以下图所表示：5.质量要求 1固定支架，导向支架安装应固定牢靠可靠，安装完成后且要求用水平尺找平。 2烟囱连接应按要求连接，边拧螺栓边用胶锤敲击以确保螺栓连接牢靠。 3烟囱安装前应现在楼顶管井部位放垂直吊线，烟囱安装时依据垂直吊线取烟囱轴线。垂直度许可偏差为21000，总偏差不得大于20mm。六高空施工安全方法及注意事项 1. 开工前进行施工人员安全教育，落实学习安全方法，进行施工交底。2. 施工中戴安全帽、手套及防滑鞋，施工中不饮酒。空中人员无不宜登高疾病。3. 吊装重物需统一号令，行动一致，相互配合。4. 多种绳索吊具完好无损，控制系统可靠灵敏，多种扣环、挂钩联接牢靠。5. 空中操作员必需佩带安全带，安全带将人体和木坐板连接固定为一体，安全带另一端和安全大绳用保险扣环连接牢靠。安全绳采取高强度尼龙绳，其上端固定于楼顶架子管上，铅垂在管井内，空中操作人员主吊绳采取12.5#钢丝绳，上端盘在楼顶架子管上，下端用挂钩和坐板相连。主吊绳可按空中人员高度位置进行收放。卷扬机主绳为12.5#钢丝绳，关键用途是吊放烟囱及调整空中操作人员高度位置。具体操作以下： 当空中人员高度位置需要上调时，用卷扬机主吊绳钩住空中人员坐板铁环然后松开安全带和安全大绳之间保险扣环，使其能沿绳向上移动。开动卷扬机使空中人员上调一个工作位（大约1.2米），关闭卷扬机，楼顶人员将已松弛空中人员主吊绳盘绕紧，并检验无损。空中人员将安全带和安全大绳之间保险扣扣紧，使其不能沿绳上下滑动。此时可摘掉坐板和卷扬机主吊绳之间挂钩。再用卷扬机主吊绳向上吊装烟囱，进行组装工作。伴随烟囱组装高度改变空中人员高度位置需要上移时，反复上面操作过程。 6对因消防安全而发生安全事故： 在事故发生前应作好对应准备工作。 a 在易燃易爆危险品堆放处最少放置2个灭火器。 b 在工作区应放置2个灭火器。 当有事故发生时首先关闭电源开关，快速查看起火原因及位 置，选择合适工具进行自救。
