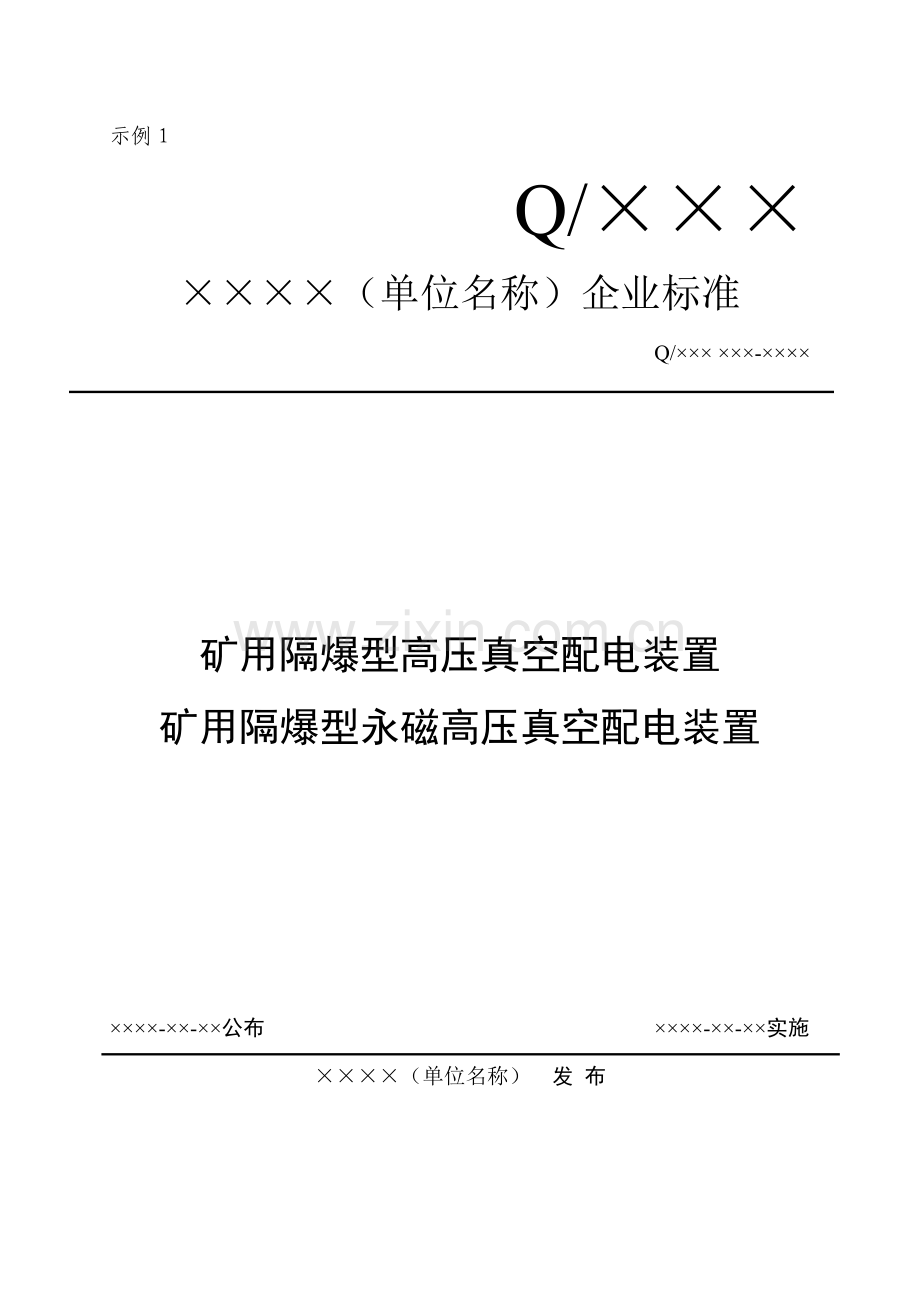

示例1
Q/×××
××××（单位名称）企业标准
Q/××× ×××-××××

矿用隔爆型高压真空配电装置
矿用隔爆型永磁高压真空配电装置

××××-××-××公布 ××××-××-××实施
××××（单位名称） 发 布

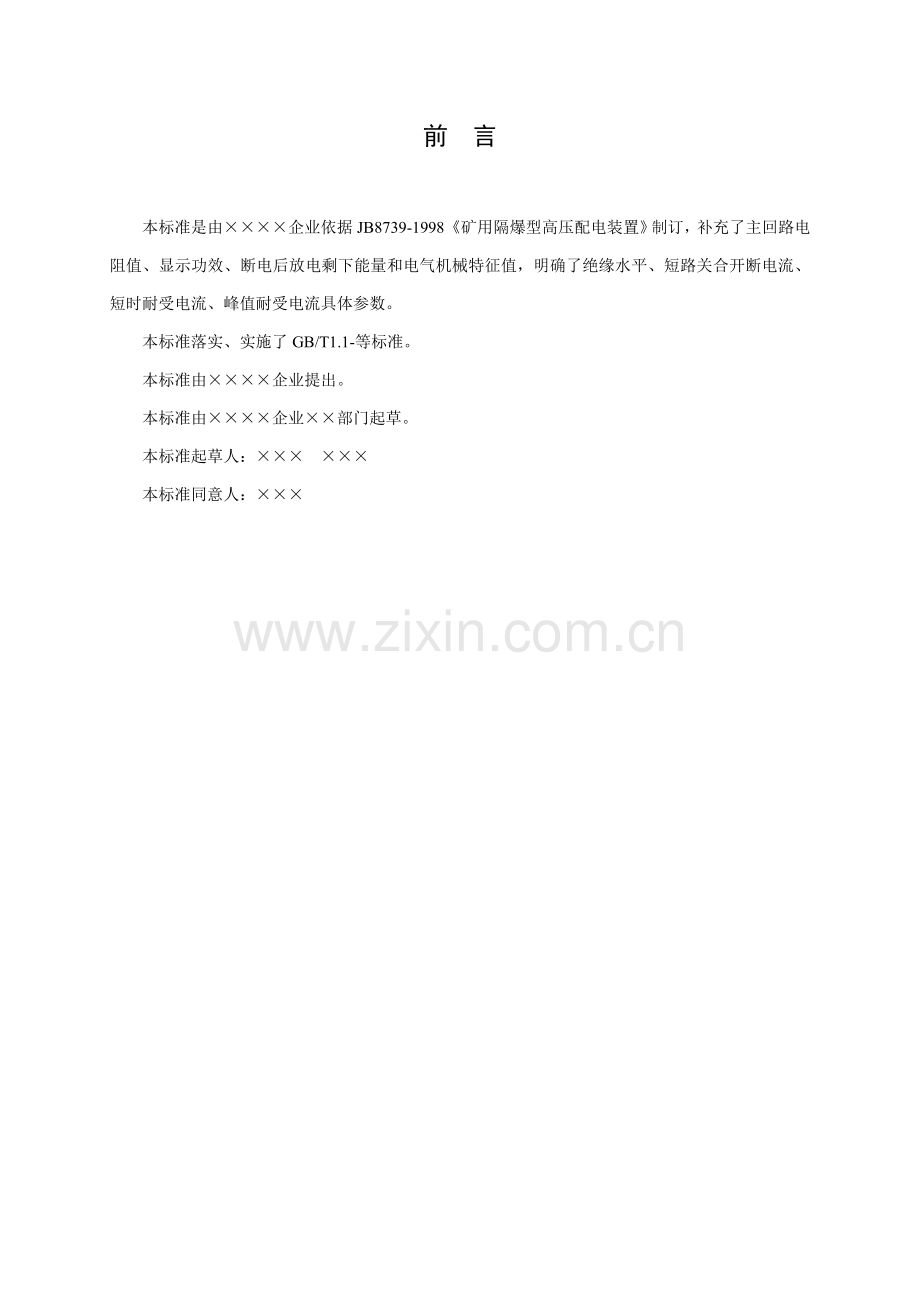

前 言

本标准是由××××企业依据JB8739-1998《矿用隔爆型高压配电装置》制订，补充了主回路电阻值、显示功效、断电后放电剩下能量和电气机械特征值，明确了绝缘水平、短路关合开断电流、短时耐受电流、峰值耐受电流具体参数。
本标准落实、实施了GB/T1.1-等标准。
本标准由××××企业提出。
本标准由××××企业××部门起草。
本标准起草人：××× ×××
本标准同意人：×××

矿用隔爆型高压真空配电装置
矿用隔爆型永磁高压真空配电装置
1 范围
本标准要求了PBG系列矿用隔爆型高压真空配电装置（包含弹操、永磁机构，以下简称配电装置）产品分类、技术要求、试验方法、检验规则、标志。
本配电装置适适用于三相交流中性点不直接接地，额定电压6kV，额定频率为50Hz供电系统配电装置。

2 规范性引用文件
下列文件对于本文件应用是必不可少。通常注日期引用文件，仅注日期版本适适用于本文件。通常不注日期引用文件，其最新版本（包含全部修改单）适适用于本文件。
GB3836.1- 爆炸性气体环境用电气设备 第1部分：通用要求
GB3836.2- 爆炸性气体环境用电气设备 第2部分：隔爆型“d”
GB3836.3- 爆炸性气体环境用电气设备 第3部分：增安型“e”
GB/T11022-1999 高压开关设备和控制设备标准共用技术要求
GB/T2423.4- 电工电子产品环境试验 第2部分：试验方法 试验Db：交变湿热（12h+12h循环)
GB 4208- 外壳防护等级（IP代码）
AQ1043- 矿用产品安全标志标识
JB8739-1998 矿用隔爆型高压配电装置

3 型号及基础参数
3.1 型号含义
矿用隔爆型高压真空配电装置
矿用隔爆型永磁高压真空配电装置
P B G □－□ / □ Y □
接线方案：Ⅰ、Ⅱ、Ⅲ

永磁（非永磁无此字母）

额定工作电压，kV

额定工作电流，A

设计序号

高压

隔爆型

配电装置

3.2 分类
配电装置按一次接线方案分：
a）Ⅰ方案为电源侧有一个电缆头，负荷侧有一个电缆头，能够单台使用，也能够联台使用；
b）Ⅱ方案为电源侧无电缆头，负荷侧有一个电缆头，仅在联台使用时作为分路开关；
c）Ⅲ方案为电源侧无电缆头，负荷侧也无电缆头，仅在联台使用时作为母线联络开关。
3.3 配电装置防爆型式为：矿用隔爆型，防爆标志：ExdI
3.4 基础参数
额定工作电压：6kV；
额定工作电流：50A，100A，200A，300A，400A，630A；
电源额定频率：50Hz；
工作制：长久。
3.5 环境条件
符合JB8739－1998中第5.1条要求。

4 技术要求
4.1 配电装置含有以下保护功效：
1）过流保护；
2）短路保护；
3）欠压保护；
4）绝缘监视保护；
5）漏电保护。
4.2 配电装置电气性能满足以下要求：
1）短路开断和关合电流次数：“分-180s-合分-180s-合分”2次，分6次，合分4次；
2）额定短路开断电流：12.5kA；
3）额定短路关合电流（峰值）：31.5kA；
4）额定短时耐受电流：12.5kA；
5）额定峰值耐受电流；31.5kA；
6）额定短路连续时间：2s；
7）关键电气机械特征：
触头开距：8±1mm；
超行程：3+1mm；
平均合闸速度：永磁式——0.4~0.8 m/s；弹操式——≥0.6 m/s；
平均分闸速度：永磁式——0.9~1.3 m/s；弹操式——≥0.8 m/s；
触头合闸弹跳时间：≤3ms；
触头合闸及分闸不一样期性：≤2ms；
8）主回路电阻≤400μΩ；
9）绝缘水平采取JB8739-1998第5.2.2条表2中Ⅱ系列。
4.3 除了满足JB8739-1998中相关要求外，还应满足以下补充技术要求：
4.3.1 显示功效：含有合、分闸指示灯显示，故障状态显示器显示并有记忆功效；显示内容应和实际工作状态一致。
4.3.2 永磁式配电装置断电后开盖等候时间：大于10min
充电电压220V；
电容器容量10000uF；
放电5min后，剩下电压小于0.1V，剩下能量小于0.2 mJ。
4.3.3 配电装置各隔爆腔盖板应设“严禁带电开盖”字样标牌，永磁式配电装置前门上设置“断电源10min后开盖”警示牌。
4.4 防爆性能满足GB3836.1-、GB3836.2-相关要求。

5 检验方法
通常项目标检验方法实施JB8738-1998中相关要求，并补充以下项目标检验方法：
5.1 显示功效：输入模拟信号，观察显示内容应和输入实际信号一致。
5.2储能电容器放电至剩下能量所需时间测量：首先利用能量公式Q=0.5CU2（Q剩下能量J；U剩下电压V；C电容F）计算出剩下电压值，电容器充电完成后，断开电源，开启计时器开始计时，同时使用合格电压表检测电容器剩下电压，等到电压表示数达成剩下电压值时，记下计时器所测得时间值。

6 检验规则
检验规则如表1所表示：
表1
序号
试验名称
技术要求
试验方法
型式检验
出厂检验
1
绝缘水平
JB8739-1998第5.3.11条
本企标第4.2条
GB/T11022-1999中第6.2条
√
工频耐压
2
湿热试验
JB8739-1998第5.3.15条
GB/T2423.4-
√

3
温升试验
JB8739-1998第5.3.9条
GB/T11022-1999中第6.5条
√
√
4
过流保护试验
JB8739-1998第5.3.4.2条
JB8739-1998第6.1.9.1条
√
√
5
短路保护试验
JB8739-1998第5.3.4.3条
JB8739-1998第6.1.9.1条
√
√
6
绝缘监视保护
JB8739-1998第5.3.4.4条
JB8739-1998第6.1.9.3条
√
√
7
接地漏电保护
JB8739-1998第5.3.4.5条
JB8739-1998第6.1.9.4条
√
√
8
短路开断和关合性能
JB8739-1998第5.3.14条
本企标第4.2条
JB8739-1998第6.1.11条
√
－
9
机械寿命
JB8739-1998第5.3.8.2条
JB8739-1998第6.1.8.3 条
√
－
10
机械操作和机械特征试验
JB8739-1998第5.3.6、5.3.7条
本企标第4.2条
JB8739-1998第6.1.8条
√
√
11
主回路电阻测量
本企标第4.2条
GB/T11022-1999中第6.4条
√
√
12
短时耐受电流试验
JB8739-1998第5.2.9条
本企标第4.2条
GB/T11022-1999中第6.6条
√
－
13
峰值耐受电流试验
JB8739-1998第5.2.10条
本企标第4.2条
GB/T11022中第6.6条
√
－
14
静压试验
GB3836.2-第15.1.2.1条1.0MPa历时10~12s
GB3836.2-第15.1.2.1条
√
√
15
接地装置
GB3836.1-第15章
GB3836.1-第15章
√
√
16
隔爆参数检验
GB3836.2-
产品合格图纸
JB8739-1998第6.1.4.3条
√
√
17
扭转试验
GB3836.1-第23.4.5条
GB3836.1-第23.4.5条
√
－
18
密封圈老化
GB3836.1-附录D3.3
GB3836.1-附录D3.3
√
－
19
引入装置夹紧、密封性能和机械强度
GB3836.1-附录D3.1 GB3836.2-附录D2
GB3836.1-附录D3.1
GB3836.2-附录D2
√
－
20
观察窗冲击、热剧变
GB3836.1-第23.4.3.1、23.4.6.2条
GB3836.1-第23.4.3.1、23.4.6.2条
√
－
21
外壳耐压及内部点燃不传爆试验
GB3836.2-第15章
GB3836.2-第15章
√
－
22
接线腔电气间隙、爬电距离
GB3836.3-第4.3、4.4条
JB8739-1998第6.1.4.4条
√
√
23
显示功效
本企标第4.3.1条
本企标第5.1条
√
√
24
*储能电容器放电剩下
能量检测
本企标第4.3.2条
本企标第5.2条
√
√
25
外壳防护
GB4208-（IP54）
GB4208-
√
－
注：“√”表示必做检验项目，“－”表示不做检验项目，“*”表示非永磁机构产品无序号24。

7 标志
安全标志标识实施AQ1043-要求，其它实施JB8739-1998第7.1条相关要求。

示例2

Q/×××
××××（单位名称）产品技术条件
Q/××××××-××××

煤矿用隔爆型高压电缆连接器

××××-××-××公布 ××××-××-××实施
××××（单位名称） 发 布 Q/××× ×××–××××
前 言

本技术条件依据MT/T947-《煤矿用隔爆型高压电缆连接器》制订。
本技术条件关键起草人：××× ×××
本技术条件同意人：×××

Q/××× ×××–××××

LBG煤矿用隔爆型高压电缆连接器

1 实施标准
MT/T947- 煤矿用隔爆型高压电缆连接器。
2 产品名称
煤矿用隔爆型高压电缆连接器。
3 基础参数
产品基础参数见表1
表1
名称规格
防爆型式
防爆标志
额定电压
额定电流
LBG1-200/6
隔爆型
ExdI
6kV
200A
LBG1-315/6
隔爆型
ExdI
6kV
315A
LBG1-400/6
隔爆型
ExdI
6kV
400A
...
...
...
...
...

4 技术要求
4.1 连接器主回路电阻小于500μΩ。
4.2 其它技术要求符合MT/T947-中相关要求。
5 试验方法和检验规则
实施MT/T947-相关要求。

示例3
Q/×××
××××（单位名称）企业标准
Q/××× ×××-××××

KTW××型无线手持电话机

××××-××-××公布 ××××-××-××实施

××××（单位名称） 发 布

前 言

本标准在防爆安全方面遵守 GB3836.1-《爆炸性气体环境用电气设备 第 1 部分 通用要求》和 GB3836.4-《爆炸性气体环境用电气设备第 4 部分 本质安全型“i” 》相关要求。
本标准技术内容符合 MT209-1990《煤矿通信、检测、控制用电工电子产品通用技术要求》、MT210-1990《煤矿通信、检测、控制用电工电子产品基础试验方法》（抗干扰及可靠性要求除外）相关要求。
在编写格式、表述方法和引用标准方面依据 GB/T1.1-、GB/T 0.3-等要求。
本标准由××××企业提出并负责起草。
本标准首次公布时间：××××年××月××日。
本标准关键起草人：××× ×××

KTW××型无线手持电话机

1 范围

本标准要求了KTW×× 型无线手持电话机产品型号及结构、技术要求、试验方法、检验规则等。
本标准适适用于KTW××型无线手持电话机（以下简称手机）。

2 规范性引用文件

下列文件对于本文件应用是必不可少。通常注日期引用文件，仅注日期版本适适用于本文件。通常不注日期引用文件，其最新版本（包含全部修改单）适适用于本文件。
GB/T 2829- 周期检验计数抽样程序及抽样表（适适用于生产过程稳定性检验）
GB 3836.1- 爆炸性气体环境用电气设备 第1部分：通用要求
GB 3836.4- 爆炸性气体环境用电气设备 第4部分：本质安全型“i”
GB 4208- 外壳防护等级（IP代码）
GB/T 10111- 随机数产生及其在产品质量抽样检验中应用程序
AQ1043- 矿用产品安全标志标识
MT 209-1990 煤矿通信、检测、控制用电工电子产品通用技术要求
MT 210-1990 煤矿通信、检测、控制用电工电子产品基础试验方法

3 产品型号及结构

3.1 防爆型式和标志
矿用本质安全型，标志为“ExibI”。
3.2 型号
KT W ××

登记序号

无线设备

矿用通讯系统或设备

3.3 外形尺寸及质量
3.3.1 外形尺寸（长×宽×高）：115mm×50mm×17mm。
3.3.2 质量：约85g。

4 技术要求

4.1 通常要求
产品符合本标准要求，并按同意技术文件和图样制造。
4.2 环境条件
手机在下列条件下能正常工作：
a）环境温度：0℃～+40℃；
b) 平均相对湿度：小于95％（+25℃）；
c) 海拔：海拔不超出m；
d) 煤矿井下有瓦斯，煤尘爆炸危险环境，但无显著振动和冲击、无破坏绝缘腐蚀性气体场所。
4.3 电气性能
4.3.1 通常要求
a）无线接入方法：CDMA 450MHz；
b）工作频段：手机发：452.5 MHz～457.475MHz；手机收：462.5 MHz～467.475MHz；
c）占用带宽：（1.23±0.1）MHz；
d）天线阻抗：50Ω；
e）工作电压：3.7V（由电池组供电）；
f）最大输出功率：24dBm；
g）接收灵敏度：≤-105dBm（帧差错率 FER<0.5%、可信度≥95%）；
h）工作电流： 待机工作电流：≤30mA；最大工作电流：800mA；
i）振铃响度≥75dB（0.5 m）。
4.3.2 电池组
锰酸锂电池：型号：603448A 3.7V/950mAh 电池组，出厂时内串保护元件，并浇封。
a) 电池组开路电压：≤4.3V；
b) 电池组过流保护动作值：≤2.5A。
4.3.3 关键功效
手机含有电话本功效，可进行对应电话簿操作（存放、组群、查找等）。
手机可作为KT28矿用多功效无线通信系统配套产品使用，可实现语音通话、短信发送等功效。
4.4 电源波动适应能力
直流供电电压在3.5V～4.3V范围内波动时，手机关键电气性能应符合4.3条要求。
4.5 结构要求
4.5.1 金属零部件要进行防腐、防锈处理。
4.5.2 整机、零部件加工应符合图纸要求，装配正确无误。
4.5.3 手机塑料外壳单面连续表面面积小于100cm2。
4.6 外壳防护性能
手机外壳防护能力应符合GB4208-中相关IP54要求。
4.7 电气安全要求
4.7.1 本安接线端子对外壳间应能承受交流50Hz、电压500V历时1min 工频耐压试验，且无击穿和闪络现象，漏电流小于5mA。
4.7.2 本安电路和外壳之间绝缘电阻大于10MΩ，湿热试验后，绝缘电阻大于1.0MΩ。
4.7.3 电气间隙和爬电距离
手机印制板绝缘涂层下电气间隙和爬电距离应符合GB3836.4- 表2要求。
4.7.4 可充电池组外部触点处理应符合GB3836.4- 第7.4.8条a)要求。
4.8 最高表面温度
手机在正常工作和要求故障状态下，元器件及导线等最高表面温度须不高于150℃。
4.9 特殊工艺要求
印制电路板调试完成清洗后，表面须均匀地涂覆两遍三防漆，覆盖层应牢靠可靠。
4.10 工作稳定性要求
手机应进行工作稳定性试验，通电时间大于2d。天天检测1次电话机，其电气性能应符合4.3要求。
4.11 环境适应性
4.11.1 手机在工作状态应能承受按表1要求条件进行低温工作试验，其电气性能及外观应符合4.3及4.5要求。
4.11.2 手机在工作状态应能承受按表1要求条件进行高温工作试验，其电气性能及外观应符合4.3及4.5要求。
4.11.3 手机在非工作状态应能承受按表1要求条件进行低温贮存试验，其电气性能及外观应符合4.3及4.5要求。
4.11.4 手机在非工作状态应能承受按表1要求条件进行高温贮存试验，其电气性能及外观应符合4.3及4.5要求。
表1
试验项目
温 度 ℃
试验时间（h）
恢复时间（h）
低温工作
0
2
-
高温工作
+40
2
-
低温存放
-40
16
2
高温存放
+60
16
2
4.11.5 手机应能承受严酷等级＋40℃，周期6d交变湿热试验。其电气安全、电气性能及外观应符合4.7、4.3及4.5要求。
4.11.6 手机在非工作状态应能承受频率10Hz～150Hz，加速度20m/s2，在三个相互垂直轴线上各振动5次振动试验，试验后检验电气性能及外观应符合4.3及4.5要求。
4.11.7 手机在非工作状态应能承受峰值加速度500m/s2， 脉冲连续时间11ms，在三个相互垂直轴线每个方向上连续冲击3次冲击试验；试验后检验电气性能及外观应符合4.3及4.5要求。
4.11.8 手机应能承受4次高度1m跌落试验，试验后检验电气性能和外观应符合4.3及4.5要求。
4.11.9 包装后手机应能承受运输试验，试验后检验包装箱应无损坏和显著变形，箱内产品电气性能及外观应符合4.3及4.5要求。
4.12 防爆要求
4.12.1 手机须符合GB3836.1、GB3836.4要求，并经国家授权防爆检验部门审查检验合格，取得“防爆检验合格证”。
4.12.2 手机应经过安全火花试验。
4.12.3 本安参数
锰酸锂电池：型号：603448A 3.7V/950mAh 电池组，出厂时内串保护元件，并浇封。
a) Uo：≤4.3V；
b) Io：≤2.5A。

5 试验方法

5.1 试验条件
5.1.1 环境条件
除环境试验或相关标准另有要求外，试验应在下列条件下进行：
a）温度：15℃～35℃ ；
b）相对湿度：45％～75％；
c）大气压力：86 kPa～106kPa。
5.1.2 电源条件
除相关标准另有要求，测试用直流供电电源符合以下要求：
a）电压：误差小于2%；
b）周期和随机飘移：△U/U0≤1%。
5.2 电气性能试验
5.2.1 测试仪表及设备通常要求。
5.2.1.1 测试仪表精度应确保所测指标精度要求。
5.2.1.2 测试仪表和设备选型应符合所测性能特征。
5.2.1.3 属计量范围内仪表须在计量检定周期内。
5.2.2 测试仪器仪表
表2
名称
型号
数量
CDMA 综合测试仪
MT8801C
1
稳压电源

1
万用表
FLUKE187
1
滑线变阻器

1
矿用无线信号变换器
KZG1
1
声级计

1
5.2.3 电气性能测试
5.2.3.1 待机电流、最大工作电流测试
a）按图 5.2.1 连接测试电路；

图5.2.1
b）手机工作在额定电压下，手机开机后测得最大电流即为工作电流；
c）手机处于待机状态时电流表测得电流即为手机待机电流。
5.2.3.2 发射频率、频率正确度、发射功率、占用带宽测试
a）按图 5.2.2 连接测试电路；

图 5.2.2
b）被测手机处于通话状态，经过同轴电缆接入综合测试仪；
c）由综合测试仪上分别读取发射频率、频率正确度、发射功率、占用带宽，应满足指标要求。
5.2.3.3 接收频率测试
a）按图 5.2.2 连接测试电路；
b）被测手机处于通话状态，经过同轴电缆接入综合测试仪；
c）将综合测试仪设置为频谱测试状态，读取接收中心频率，应满足指标要求。
5.2.3.4 接收灵敏度
a）按图 5.2.3 连接测试电路；
图 5.2.3
b）被测手机处于连接状态，经过同轴电缆接入综合测试仪。 综合测试仪采取SO2方法，调整综合测试仪BS输出电平，测试其FER，满足帧差错率FER<0.5%、可信度≥95%要求最小BS输出电平即为被测手机接收灵敏度。
5.2.3.5 振铃响度
a）按图 5.2.4 连接测试电路；

图 5.2.4
b）被测手机处于正常工作状态，设置电话机在振铃状态；
c）用声级计在0.5m远距离对着手机喇叭，测得振铃声级应满足指标要求。
5.2.4 电池组性能试验
5.2.4.1 许可最高直流开路电压
电池正常充电完成，直接在电池两端测电压即为许可最高直流开路电压。
5.2.4.2 许可最大直流短路电流
电池正常完成充电，在电池两端串接滑线变阻器和电流表，调整滑线变阻器，使电阻值趋向于0，测短路电流即为许可最大直流短路电流。
5.2.5 手机功效测试

图 5.2.5
按图5.2.5连接测试电路，并进行手机功效测试。
5.2.5.1 电话本功效
任选1部工作正常手机，可进行电话本存放、组群、查找。
5.2.5.2 短信功效
在系统支持下，任选2部工作正常手机，可相互发送、接收短信。
5.3 电源波动适应能力试验
按MT210-1990 第10.2条要求进行。
5.4 外观及结构检验
按MT210-1990 第5.2条要求进行。
5.5 工频耐压试验
按MT210-1990 第8.2条要求进行。
5.6 绝缘电阻测试
按MT210-1990 第23.4.7.8条要求进行。
5.7 表面温度试验
按MT210-1990 第11.2条要求进行。
5.8 外壳防护性能试验
按GB4208-相关要求进行。
5.9 工作稳定性试验
手机处于工作状态，每隔24h按5.2测量其电气功效，试验连续时间应符合4.11要求。
5.10 低温工作试验
按MT210-1990 第23.2条要求进行，采取非散热试验样品温度渐变低温试验方法。
5.11 高温工作试验
按 MT210-1990 第23.2条要求进行，采取非散热试验样品温度渐变高温试验方法。
5.12 低温存贮试验
按MT210-1990 第24.2条要求进行，采取温度渐变低温试验方法。
5.13 高温存放试验
按MT210-1990 第24.2条要求进行，采取温度渐变高温试验方法。
5.14 湿热试验
按MT210-1990 第28.2条相关要求进行，在试验最终2h，进行绝缘电阻测量和耐压试验，然后检验电气性能和外观。
5.15 振动试验
按MT210-1990 第25.2条要求进行。
5.16 冲击试验
按MT210-1990 第26.2条要求进行。
5.17 跌落试验
按MT210-1990 第15.2条要求进行。
5.18 运输试验
按MT210-1990第27.2条要求进行。
5.19 安全火花试验
按GB3836.4- 第10章相关要求进行。

6 检验规则

6.1 检验分类
检验分为出厂检验、型式检验。
6.2 出厂检验
6.2.1 每台产品均需进行出厂检验。检验合格，出具产品合格证方可出厂。
6.2.2 检验项目按表3中出厂检验要求进行。
6.2.3 出厂检验各项指标须符合本标准要求，有1项不合格则判定该产品不合格。
6.3 型式检验
6.3.1 下列情况之一应进行型式检验
a) 产品转厂定型时；
b) 产品结构、材料、工艺有较大改变，可能影响产品性能时；
c) 正常生产时每3年1次（防爆性能除外）；
d) 出厂检验结果和前次型式检验结果有较大差异时；
e) 停产1年恢复生产时；
f）国家相关机构提出进行型式检验时。
表3
序号
检验项目
不合格分类
要求
检验方法
出厂检验
型式检验
1
电气性能试验
B
4.3
5.2
—
○
2
振铃响度
B
4.3.1
5.2.3
—
○
3
本安参数试验
A
4.12.3
5.2.4
○
○
4
手机功效试验
B
4.3.3
5.2.5
○
○
5
电源波动试验
B
4.4
5.3
Δ
○
6
结构
C
4.5
5.4
○
○
7
工频耐压测试
A
4.7.1
5.5
○
○
8
绝缘电阻测量
A
4.7.2
5.6
○
○
9
表面温度试验
A
4.8
5.7
—
○
10
外壳防护性能试验
B
4.6
5.8
—
○
11
工作稳定性试验
B
4.10
5.9
Δ
○
12
低温工作试验
B
4.11.1
5.10
—
○
13
高温工作试验
B
4.11.2
5.11
—
○
14
低温存贮试验
B
4.11.3
5.12
—
○
15
高温存贮试验
B
4.11.4
5.13
—
○
16
湿热试验
B
4.11.5
5.14
—
○
17
振动试验
B
4.11.6
5.15
—
○
18
冲击试验
B
4.11.7
5.16
—
○
19
跌落试验
B
4.11.8
5.17
—
○
20
运输试验
B
4.11.9
5.18
—
○
21
安全火花试验
A
4.12.2
5.19
—
○
注：“○”表示需要进行检验项目，“Δ”表示过程中进行检验项目，“—”表示不需要进行检验项目。绝缘电阻和工频耐压在出厂检验时只做常态。

6.3.2 检验项目应符合表3要求。
6.3.3 样品在出厂检验合格品中随机抽取。抽样方法按 GB/T10111- 相关要求进行。抽样基数≤50台时，抽样数量：2台；抽样基数＞50台时，采取GB/T2829-一次抽样方案，DLⅡ，RQL=40， 样本数量n=4，Ac=0， Re=1。
6.3.4 对A类项目，有1项不合格，判定型式检验不合格。对B类项目，有1项不合格，须加倍抽样重新检验，若仍有1项不合格，则判定型式检验为不合格。对C类项目，有3项不合格，判定型式检验为不合格。

7 标志
安全标志标识实施AQ1043-要求。
