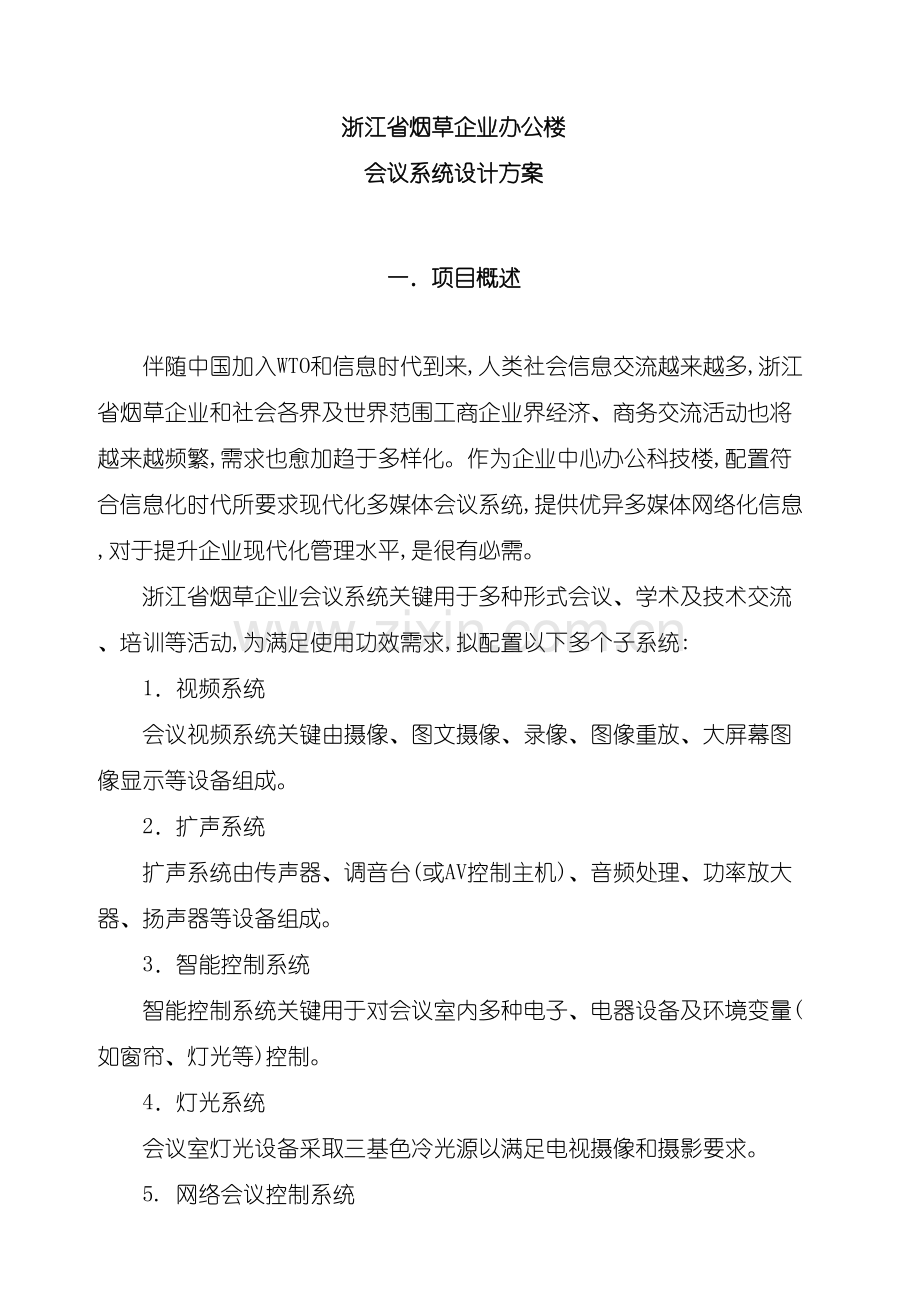

会议系统设计方案浙江省烟草企业办公楼会议系统设计方案一项目概述伴随中国加入WTO和信息时代到来,人类社会信息交流越来越多,浙江省烟草企业和社会各界及世界范围工商企业界经济、商务交流活动也将越来越频繁,需求也愈加趋于多样化。作为企业中心办公科技楼,配置符合信息化时代所要求现代化多媒体会议系统,提供优异多媒体网络化信息,对于提升企业现代化管理水平,是很有必需。浙江省烟草企业会议系统关键用于多种形式会议、学术及技术交流、培训等活动,为满足使用功效需求,拟配置以下多个子系统:1视频系统会议视频系统关键由摄像、图文摄像、录像、图像重放、大屏幕图像显示等设备组成。2扩声系统扩声系统由传声器、调音台(或AV控制主机)、音频处理、功率放大器、扬声器等设备组成。3智能控制系统智能控制系统关键用于对会议室内多种电子、电器设备及环境变量(如窗帘、灯光等)控制。4灯光系统会议室灯光设备采取三基色冷光源以满足电视摄像和摄影要求。5. 网络会议控制系统6大厅LED显示器二设计依据: 各个会议室系统设计不仅要满足其使用功效要求,会议系统各项指标要求也要达成国家相关标准。 设计依据相关国家标准有: GYJ25-86 GB/T4959-1995 GB/T 14476-93 GBJ 76-84 JGJ/T16-92 GB8898-88 GB/9420-88 GB/T12400-93 GB/T14947-94 GB/50198-94 YD5032-97 SJ/T 11141-1997 GBJ232-82用户需求及工作环境;产品规格、技术指标。三系统设计方案:(一)视频系统 作为多个用途会议视频系统,要充足满足其使用功效要求。在充足考虑到视频显示系统以后使用方法及使用功效基础上,关键考虑显示亮度、分辨率、兼容性、清楚度、矩阵切换多个显示等方面,充足确保系统可靠性,并含有强大系统兼容性和可扩展性。预期效果和可实现功效:会议视频系统关键有摄像机、图文摄像机(实物展示台)和显示设备组成。会议视频系统含有以下功效: 高质量、多方位摄取主席台、演讲人及会场实况信号; 清楚、明亮地显示网络会议远端和当地端图像信号; 播放、显示多种音像资料,如VCD、DVD、录像带、计算机网络信息、实物展示台等多种信号; 和笔记本电脑相连,显示计算机存放多种资料、图像信息; 各会议室显示单元能分别显示不一样图像、文件、资料; 采取视音频切换矩阵实现视音频同时切换和单独切换。设备选型说明(1)摄像机各会议室摄像机选择日本TAIYO企业专为电视会议系统设计一体化彩色快球摄像机,该摄像机内置高速云台,可设定十八个预置位,在某和会者讲话时,摄像机跟踪到位。也可经过各会议室配置智能控制系统调整。网络会议处理器自带摄像机作为辅助摄像机使用。在多功效厅系统中另外配置了一台流动使用一体化数字摄像机,选择松下专业级AJ-D400。该摄像机采取低拖尾、低噪声1/2”FIT-3CCD技术,17倍光学变焦镜头。其优异设计把节目质量和摄像机经济性带进了一个新水平。另配置了三角架、5”电子寻像器、遥控手柄。这些摄像机能够随心所欲地选择、控制所需要画面,为会议系统提供现场图像信号或同时对会议现场进行录像。(2)多媒体投影机多功效厅大屏幕多媒体投影机选择日本EPSON企业数字兼容EMP-8100型多媒体高亮度投影机。该机含有3200ANSI流明高亮度输出,和高达400:1对比度。因为EPSON高透光率TFT液晶板扩展,使这款含有革命性,数字时代投影机投射画面有了质飞跃。这款小巧紧凑、高性能投影机由EPSON独有技术制造。支持数字电视及视频影像,清楚画面、生动色彩、最新高效率光学系统,包含偏震光源转化系统和平滑运动系统使之独一无二。而全部这一切全部集于轻便、特有紧凑机身之内。, EPSON新扩展1.3英寸高透光率、多晶硅TFT液晶板和UHE灯泡所发明高亮度,使演示即使在灯光环境下全部能投影出令人惊叹高清楚画面。400:1高对比度、3200ANSI流明光亮输出,使EPSON EMP-8100在画质方面继续处于业界领先地位. 卓越视频效果使EMP-8100,适适用于大堂、展厅和其它任何视频演示场所。多个新技术应用使能够平滑移动高质量视频影像成为可能,色彩杂质降低,对比度提升,视频影像杂质减至最低。EMP-8100能够满足处理高性能PC机数字连接和数字显示要求,兼容数字视频接口及其它行业标准接口,EMP-8100一样支持世界优异视频格式。 众多新技术应用,使EMP-8100投射出无以伦比画面。高透光率、多晶硅TFT液晶板:因为采取了EPSON最新技术,使TFT液晶板透光率有了惊人提升; 全新230W UHE短弧灯泡:新型230W UHE灯泡亮度得到了显著提升.经过缩短原灯泡中电极弧长,显著地提升了灯泡发光效率;优异快速转换技术应用,降低了画面震动,使画面生动、亮丽,栩栩如生;EPSON平滑移动技术降低了画面震动,使移动愈加平滑、自然; 3D Y/C分离技术帮助降低色彩杂质,提升对比度,使NTSC视频影像质量无以伦比遥控器中置按键使得用户拖动图像时愈加简单,图像更为平滑。同时,用户能用鼠标进行平滑演示;数字变焦功效在SXGA和UXGA水平上,提供更平滑精细图像。即使在您最关键细节处,仍可取得细腻图像;EMP-8100投影机配置2个视频输入,2个PC输入口和1个RGB输入口,再加上多能RGB视频输入和DVD输入口,EPSON投影机已成为全能投影机。USB接口成为标准设备,它将投影机和PC鼠标接口相连接,使用户可经过投影机遥控器控制PC机。画中画功效使投影机可在PC演示画面中融入视频图像,图文并茂方法大大增强了演示说服力。EPSON独创数码尺寸重置技术(DAR)支持高达UXGA分辨率,大大增强了画面清楚度。梳状滤波器平衡生动地还原高亮度和鲜艳画面。9比特A/D转换器确保色彩正确还原和梯度。噪音消除系统(NRC)深入改善解析度和视频画面品质。 投影图像位置可经过垂直调整镜头来实现,而不会产生梯形变形现象。EMP-8100装备了自动校正梯形功效。在因为投影机向上投影或吊顶向下投影而造成图像变形情况下,该功效确保图像正常。 色彩匹配功效在屏幕拼接和重合投影时使用。该功效能够对微小色温和黑白梯度加以调整,从而避免投影机之间色差。在多功效厅舞台两侧另安装两套背投影系统,多媒体投影机选择日本EPSON企业EMP-7700型多媒体高亮度投影机。EMP-7700是一款超明亮多媒体投影机, 含有3000 ANSI 流明亮度水平,使画面在明亮环境下仍然清楚易读,也足以满足大环境下大屏幕演示。兼容VGA到UXGAPC机,EPSON独创数码活性重置技术(DAR)使分辨率支持可达成UXGA,而且画面清楚度前所未有并配置了DVI-D接口、DVD接口和全新视频电路。EMP-7700拥有自动梯形校正功效.在因为投影机向上或向下投影或吊顶向下投影而造成图像变形情况下,该功效将确保图像正常9比特A/D转换器,和接口/优异转换器9比特A/D转换器完全再现色彩梯度,I/P转换器如同EMP-8100配置再现平滑复合信号和S-Video信号一样轻松镜头转换:随意使用可分离长焦镜头及广角镜头。RCA高透光率、多晶硅TFT液晶板技术,发明出高透光率TFT液晶板,显著地提升了亮度和分辨率.多媒体投影机选择EPSON企业EMP-7600型多媒体高亮度投影机,背投影系统需要2.5米投影空间。其它会议室选择EPSON企业EMP-810型多媒体高亮度投影机,该机含有 ANSI流明高亮度,分辨率为1024768。(3)投影幕 选择进口150”玻珠电动升降幕。 背投影幕需用丹麦DNP高透光硬质投影幕(4)实物展示台会议需要和会者观看实物、图片或文字资料均可经过实物展示台将其图象直接显示在投影屏幕上。可直接投影印刷品,如书本、地图、报纸、宣传单页等,不需要预先制作投影胶片,降低演示预备时间,也可直接投影实物,如电路板、实物样品等。(5)互动智能电子白板互动智能电子白板是一个新型多媒体显示设备,它既能够作为投影机投影屏幕,又能够当成能够书写(用附带各色电子笔)电子白板,更能够和计算机连接将它当成计算机触摸显示器。直接在屏上对显示电脑文件内容作任意修改、注解;对显示信息可随时存盘处理。互动智能电子白板有正投影和背投影两种方法可供选择。因为会议室面积所限,这次在各会议室系统中全部选择了正投影方法。(6)桌面液晶升降屏系统在已进入信息化、数字化时代今天,天天全部有大量信息资料要处理,很多时候需要决议者们在一起,经过开会形式掌握和了解、处理多种信息。在这种会议中,有时既要显示视频图文资料,同时又要显示计算机数据资料;也有时在会议中不一样人要看不一样显示资料,在以上这些情况下,采取以往方法,即靠一台投影机是无法实现,而且在会议室部分位置观看投影机屏幕是不舒适或看不清,更不便统计。针对以上情况,在八楼领导会议室,设计了一套桌面液晶升降屏系统。该系统为在会议桌前排每一个席位提供一台液晶显示器。显示器平时不用时暗藏在会议桌内,桌子表面是平整,能够满足一般会议要求。在需要使用时触发控制器,显示器仓盖自动打开,显示器升至桌面。显示器在上升过程中碰到阻力时,会自动向下回到原位。显示器升上来后,使用者可随时依据视角调整显示器角度,方便于观看。调整后升降系统将记住这个角度,下次显示器升上来后会自动设置到这个位置。升降系统采取闭环饲服系统控制。 上海APEC首脑会议会议系统使用了本套系统,得到了和会各国首脑们高度评价。在国家邮政总局、中国电信指挥中心、中国建设银行等部门会议系统中使用了本系统。(二)扩声系统扩声系统设计方法: 伴随计算机技术快速发展,目前在扩声领域里也大量采取了计算机设计、调试及测量,其设计结果和实际测量结果很吻合,相差无几。这是以往人工设计所无法做到。人工设计只有在安装调试全部完成以后经过检测才能得到厅堂声学特征能结果。所以说人工设计带有一定盲目性和浪费。根据厅堂扩声系统特征指标要求,依据各个厅堂不一样环境特征(体型、体积、表面积、装修材料等)、使用功效及指标等级要求,利用计算机中保留大量世界上各3D(XYZ轴) 扬声器特征图 混响时间曲线图名牌厂生产不一样设备特征参数数据库及建声材料库,采取计算机辅助设计。经计算机运算,进行优化设计,选出适宜系统设备,给出声场多种声学特征参数及扩声效果参数,绘出最终多种声场特征图。(如声压级、混响时间、频响、延时、声像、声线、虚声源、语言清楚度、子母音、多种扬声器指向性图和扬声器安装位置及角度等)从这些图中我们能够看到最终能够达成室内声场特征指标。 声场中某点频响图 RASTI(语言清楚度) 反射声分布图(虚声源法)假如全部界面全部是平面,则每个界面全部是一个平面多边形,能够直接把多边形各顶点坐标用键盘输入,这种输入方法,数据准备工作量大,且难认为建筑师接收。现在已能够采取图形输入,由图形读入装置把房间 空间形状剖面图自动转换成数据,输入计算机。房间界面声学特征能够作为每个界面参数而输入计算机。依据传统室内声场分析方法只能考虑房间多个总体参数:体积、界面面积和吸声系数,而不能考虑房间具体形状和吸声分布等细节。依据几何声学原理用声线作图法能够了解这些原因对反射声分布影响,但限于人力和时间,只能在某多个剖面上画出少许声线,作粗略了解。从几何声学原理来讲,只要能得到房间(三维空间)中大量声线分布情况,就能够了解房间中声场特征,但这要求巨大计算工作量,非人力所能完成,计算机发展为这种方法提供了有效工具,室内声场计算机模拟技术也就发展起来了。计算机室内声场模拟通常有两种方法,一个是声线跟踪法,另一个是虚声源法。二者全部建立在几何声学基础上。前者是假定某一位置声源同时向各个不一样方向辐射声线,假设声线在碰到墙面之前沿直线传输,求出声线和全部平面交点,声线在该点将作镜面反射或扩散反射,然后声线沿着新传输方向继续传输,在碰撞时间方面考虑墙面吸声系数影响,当声线能量低于某一预先设定值,计算机就跟踪下一条声线行程,这一过程反复进行,待全部声线被跟踪完成为止。后者是用计算机找出全部对接收点声能有显著贡献虚声源,然后求出各虚声源传给接收点能量和相对于直达声延时。和声线跟踪法相比,它能产生正确能量脉冲响应。声压级图声线跟踪法在确定形状三维空间内,从声线起始点出发,沿初始方向连续跟踪(计算)声线反射过程,经过对大量声线(数次、数十次、数百次)跟踪,能够了解声场中反射声时间和空间分布,了解衰减过程,得到混响时间。图是一个反射声分布例子,这是计算机画出反射声线图。声线跟踪法在不增加程序复杂性前提下,经过简单地反复循环就能够计算大量声线,也可把每根声线反射次数增加下去,声线数量和反射次数多少能够给出房间声场分布全貌。依据以上原理,利用计算机对各会议室扩声系统在理论上进行了设计、调试、测量,在方案设计时就知道了扩声指标好坏,从而避免了部分失误,以提升设计、施工正确性和工作效率。系统组成要求及标准可靠性系统含有长久稳定工作能力,全部选择设备均符合中国或国际上质量及可靠性标准。实用性系统含有完成工程所要求功效能力和水准,符合本工程实际需要和中国外相关规范要求,而且实现轻易,操作方便。优异性系统是在满足可靠性和实用性要求前提下最优异系统,选择设备均为国际、中国著名厂家产品,是这些厂家多年来新型号产品,或是专利产品,并能够满足对设备性能能指标要求。一致性系统遵照开放系统标准。系统应依据技术指标一致性、交换性选定设备,使系统含有良好灵活性、兼容性、扩展性和可移植性。经济性系统满足性能和价格之比在同类系统和条件下达成最优,选择最好性价比设备。设计总体要求多功效厅多功效厅是举行多种大、中型会议及多种交流、培训活动等场所。其扩声系统关键用于语言扩声、多个节目源重放及远程音频信号扩声,采取含有三维空间定位,声像移动效果三声道扩声系统。参考相关国家标准GYJ25-86要求,拟将该厅扩声系统设计成标准要求语言音乐兼用厅堂一级水平。其基础特征要求以下:最大声压级: 125Hz-4000Hz频带内平均声压级98dB传输频率特征: 以100-6300Hz平均声级为0dB,在此频带内不均匀度4dB,而50-100Hz和6300-10000Hz频带内以8dB/Oct衰减。许可范围见图。 传声增益: 125Hz-4000Hz平均值-8dB(语言) 声场不均匀度: 1000Hz8dB 4000Hz8dB语言清楚度(RASTI):0.65(取决于装修材料)。 厅堂会场建筑声学设计布局结构是取得优良音质至关关键步骤。建筑声学设计关键包含直达声、近次反射声、混响时间、反射板、扩散体、吸声体在场内部署、噪声干扰抑制方法等,对建筑声学周密考虑及正确设计,将为扩声系统设计提供了极为有利条件,扩声音质高保真度在很大程度上受室内空间结构影响。其次,扩声系统要充足利用现代电声技术所提供手段和方法,使厅堂扩声取得较为理想音质。所以扩声系统设计必需和建声设计亲密配合,并要求建声设计提供建筑空间、面积、混响时间、平均吸声系数等相关参数,以进行扩声系统设计。衡量一个厅堂听音好坏,客观衡量指标通常有声场均匀度、混响时间、及语言清楚度。声场均匀度,有时也称为响度。意思是要使观众席每一个座位全部有足够响度。混响时间,指混响声声能密度在声源停止发声后衰减60分贝所需要时间,以T60记之。因为厅堂使用要求不一样,混响时间要求也不一样。扩声系统设计要依据厅堂用途来定。语言清楚度(RASTI),决定了听音效果好坏,这取决于混响时间及扬声器特征。 在语言扩声中要求语言清楚度(RASTI)高、可懂度高,自然度好,混响时间短,系统设备传输频率特征满足语言带宽即可,但对于小型演出及多种节目源重放则要求含有一定混响时间,避免声音发干,系统设备频率传输特征要宽,有足够传声增益,动态和力度,最大声压级和声场不均匀度要求高于语言系统。所以本厅扩声系统设计立足于以语言扩声为主,兼顾其它。选择含有三维空间定位,声像移动效果三声道扩声系统是目前厅堂、剧场、多功效厅、汇报厅等扩声系统设计中最为新奇一个设计方法。从一个单声道输入系统,或两声道输入系统,经过专用电位器在电路中巧妙跨接,从而得到三声道输出,经过数字音频处理器实现左,中,右声道音量平衡和声像定位。在扩声和录音工程中使用,得到最好空间听音效果,现有左,中,右声像移动效果,又有良好声像深度感。这一专利技术使用,对剧场(院)、多功效厅、汇报厅扩声音响质量和音响效果带来了崭新概念和良好感受。 声像能够在左、右间移动,也能够在左、中间移动或在右、中间移动,在听众前方,造成声像定位,声像移动,声像围绕效果。激活了整个声场,大大减弱了声场最好区域性,提升了声场左、右、前、后、中音响方位音响效果平衡性。SIS 系统听音效果给大家带来很多好处,在临场感、实况感、层次感、空间位置感等方面,有以下多个突出优点: 声像含有多声源分布感。听音者可感受到多个不一样位置声源,在不一样位置声源,在不一样位置存在,前期反射声和混响声比较靠近实际情况,增加临场感、实况感。声场十分活跃。 含有声像移动,声像定位空间感。 清楚度得以提升,声音层次分明。因为多声源分布感,从而减弱了声源之间掩盖效应,听音者能辨明每个声源信号内容,使清楚度得以提升。 多声源声部平衡得到改善。声像含有多声源分布感,给多声源音量平衡带来方便,为部分需要突出声源(独唱独奏领唱等)发明了条件,既突出了某个声源,又平衡了整体声源,这在单声道中是难以做到。在单声道中,假如突出了某个声源,则愈加重了单声道效果,而且使声源音量失去平衡,失去了层次感。 背景噪声影响降低。和单声道相比,噪声含有多声源分布性,对单声道声源含有多声源集中性。分散背景噪声干扰,从而降低背景噪声影响。 音响效果愈加自然。空间声音定位因为采取信息分离组合方法,所给出声音独立信息比单声道多多,有利于分散多声源信息恢复和重放,增加音响自然效果。空间声音成象系统使用中间扬声器组和左右声道系统形成三个分立声道。在空间声音成象系统中中间声道是专为人声和独奏乐器准备。中间扬声器按覆盖整个厅堂来设计频率响应通常在80HZ开始快速下降。左右扬声器陈列通常是全频域(通常带超低音扬声器)用于音乐放送。 性能价格比高。性能价格比高是评价一个扩声系统优劣关键指标。首先使用效果给听众带来了全新感觉,最好享受,听众满意。崭新高性能优异专利产品提升了扩声场所档次,符合技术发展动向。能做到多年不落后。 依据以上标准对多功效厅扩声系统进行合理设计精心配置系统及设备。设备选型 (1)调音台作为扩声系统中心调音台选择英国名牌厂家SOUNDCRAFT生产SPRIT 8型24路调音台。该调音台关键特征指标以下:频响:20Hz-20KHz;通道哑音衰减90dB;等效噪声输入电平-128dB;失真110dB,20HZ20KHZ不计权 失真 0.02%1KHZ,+18dBm 最大时延 650Ms(调整步进2.6uS) 输出增益 +15dB至-40dB可调,调整步距为0.1dB 滤波器 5段/每路输出,8段/每路输入 滤波器增益 +15dB至-30dB,步距为0.1dB 滤波器Q值/带宽 0.4至128/2.5至0.008 高通及低通滤波器 滤波器 每路输出有1个滤波器 限幅器 门槛值 +22dBu至-10dBu 开启时间 0.3至90毫秒 释放时间 开启时间4,8,16或32倍(4)功率放大器功率放大器采取美国QSC CX系列立体声功率放大器产品。该型号放大器采取独特检测电路,针对过热、输出短路、射频干扰等问题对放大器进行保护。采取特殊大型散热器和二只高速风扇,加上输出晶体管配置,使温度方面压力减至最轻,同时将器件之间温差也减到最小。即使在长久严酷条件下工作,仍有很高可靠性。装有卡侬和螺丝连接件、后面音量钮、多种附件用多心接插件等,适合固定安装情况下使用。该功率放大器灵敏度 +1.4 dBu , 频率响应(+0,-3dB)1090kHz,1kHz总谐波失真THD在0.1%以下,信噪比在100dB以上。(5)扬声器系统扬声器系统是整个系统关键设备之一。近代观众厅扬声器系统,几乎全部是采取前期电子分频组合式扬声器系统。能够是二分频、三分频或四分频系统,中高音单元多采取号筒式扬声器。这种形式为扩声系统设计和使用和取得较高扩声质量,全部提供了更大自由度。扬声器部署应该确保全部听众能接收到均匀声能,扩声应该得到自然印象,扬声器位置在建筑上应是合理。 在室内怎样部署扬声器,是扩声系统设计关键问题,它和建筑处理关系也最亲密。扬声器部署方法,大致上可分集中式和分散式和将这两个方法混合并用三种方法。 厅堂中扬声器系统部署是扩声系统设计关键一环,它和扩声系统几项关键声学特征指标有直接关系。厅堂中扬声器部署通常应遵照以下标准: 在任何情况下,扬声器部署应确保全部听众接收到均匀声能,即大厅声压分布均匀: 扩声系统应有良好声音自然感,并尽可能做到视听一致; 在建筑上扬声器部署应是合理,而且有利于抑制声反馈。前已述及,厅堂扩声有集中方法、分散方法及二者结合混合方法。分散方法扬声器部署即使轻易取得均匀声强分布,可是听到声音方向和声源方向不一致,有不自然缺点。集中方法则有声像一致自然感和不产生声音重合或回声优点,但需要较大功率输出,而且在扩声范围宽广时极难确保场地内声压级分布均匀性。而混合方法则是以集中扩声方法为主,再辅以部分扬声器分散分布,以填补集中方法之不足。对于中等大小厅堂通常以集中方法为宜,对于大厅堂则往往采取混合方法。所以,我们在多功效厅扩声系统设计中采取集中方法。厅堂扬声器部署通常是在舞台周围。大多数情况下扬声器装在自然声源上方,而两侧(台边或耳光位置)相辅助。这是因为:来自扬声器直达声和自然声源抵达声音方向大致相同。因为人耳分辨声音方向能力,在垂直平面不像水平平面内那样灵敏,而且我们在系统中使用延迟器,利用哈斯效应把扬声器声音相对自然声源产生声音延迟1020ms,那么即使扬声器声音比自然声源声音高810dB,听众仍会感到声音是从自然声源传来。舞台口上方扬声器比两侧扬声器有更高传声增益不易产生由声反馈产生啸叫,所以它应该成为扩声主扬声器。 利用扩声系统加强直达声,改善声能比,最根本路径是选择含有高指向因数(Q值)号筒扬声器。各类组合大多是由两个单元或三个单元扬声器组成(中高音单元多采取号筒),更多是采取无源电子分频。为了扩大使用范围,有时另配超低频音箱。各类组合音箱在扩声系统中使用很广泛,依据不一样使用要求和场所选择适宜产品是很关键。 选择扬声器(或系统)时应注意关键参数 频率范围 频率范围是表示扬声器单元(或系统)重放声音频带(或频段)。通常以3dB和-10dB数值来标度。 功率 因为扬声器有多个功率定义,比如:额定功率、最大功率、连续节目功率和不失真功率(限定失真度)等等。常见表示方法有RMS、EIA、和AES等方法。不一样方法节目源性质(粉红噪声或正弦波),峰值因数(6dB或10dB),带宽宽度(滤波器带宽)和连续时间(长时间、数小时或几秒钟)各不相同。所以所标功率值就不能简单直接去做比较,这要尤其引以注意。灵敏度平均特征灵敏度是衡量扬声器水平关键标志之一。灵敏度是指输入扬声器单元1W电功率,在扬声器轴线方向离开1米远地方测得声压级大小。假如两种扬声器灵敏度相差6dB,要达成一样大声压级输出,需要增加电输入功率一倍,所以灵敏度较高扬声器能发出较大声音。扬声器系统输入功率能力通常全部远大于1W(通常全部在100W- W之间),所以实际使用时全部能够输入这个最大许可电功率。以额定最大功率输入扬声器,在扬声器轴向1米处产生声压级称为最大声压级 SPL max。比如:灵敏度=100dB,1W/1M扬声器,若其最大功率承受能力为1000W,则SPL max=100dB+30dB=130dB。两个相同声压级扬声器放在一起合成声压级是在室内混响声场两倍半径以外地方增加3dB,图所表示:1只音箱,100 dB;2只音箱,103 dB;4只音箱,106 dB;8只音箱,109 dB。这就引出了一个性能/价格比问题。比如一个SPL1=100 dB音箱,单价为1万元,另一个音箱SPL2=109 dB,单价为4万元,假如系统要求达成109 dB声压级,那么声压级低音箱要用8个(810000=8万元),另一个高声压级音箱只要用1个(4万元)就够了,另外8个音箱还需用8倍功率推进(见上图),更增加了投资成本。所以选择灵敏度高扬声器系统可大大降低系统成本。 扬声器指向特征 扬声器指向特征是频率函数,通常工作频率越高指向性越”尖锐”(即覆盖角度越小)。扩声系统扬声器指向特征,关键是讨论中、高音号筒(或声柱)指向特征,指向特征对扩声来讲是很关键,它包含到扩声声场均匀性和传输频率特征。扬声器部署在考虑扬声器布局时候,要充足利用扬声器指向特征来覆盖观众席。为了确保有均匀声场和好频率传输特征,采取水平、垂直方向全部有恒定指向特征号筒是必需。将扬声器设在舞台台口上方和两侧,尽可能降低在同一位置工作扬声器组个数。这种部署方法优点是:扬声器重发声和声源声音方向基础相同,可取得声像和形象一致效果,有较高清楚度、声反馈问题也较易处理。选择指向性好扬声器,以处理前排声压级过高后排声压不足矛盾,使观众席声压级比较均匀,而且扬声器在观众厅相互干扰所造成声梳状滤波器效应也较少。全部扬声器应采取定向辐射方法,依据扬声器垂直、水平指向性作声线覆盖图。集中供声方法,因为声音优选效果(哈斯效应),听众可感觉到声音是来自自然声源而感觉不到扬声器声源延迟,延迟声音作用只是对原始自然声起加强效果,所以当扬声器音量不大时,倾听中不会感到扩声设备在工作。为最大程度地满足多个形式需要,我们选择了美国EAW企业产品。它是依据专业人士严格要求,采取世界驰名扬声器单元生产厂家(如意大利RCF、B & C、英国ATC等)生产世界一流单元, 研制性能杰出,功效强大、品牌齐全、优质高效扬声器系统著名专业厂家。20多年来EAW克服了扬声器系统中散热、干涉、失真、共振等一系列问题,发明了大量专利技术,使EAW扬声器系统在频率均衡方面含有高音清楚明亮;中音定位正确、饱满、穿透力强;低音厚实有力等特点。在高灵敏度、高声压、低失真方面达成了世界上扬声器系统之最。所以EAW扬声器系统声音清楚、保真、层次分明、音色优美。EAW扬声器系统高音单元均采取钛合金震膜新技术新工艺,大至50mm口径压缩驱动器,高频响应至20kHz,功率达200W。和众不一样高音单元采取了波导技术和锥形号筒设计,使中音频响控制扩展到中低音区。低音系统使用了应用革命性VGC专利技术低音单元,大大改善了散热,有效地提升了效率。EAW扬声器中内置无源分频器或双功放分频器采取最新CAD设计手段把高音、中音、低音三种扬声器单元特征恰如其分融合在一起,正确分频点和平滑频响优质分频器使各单元达成最好匹配。所以对多种乐器和语言含有最出色表现力。EAW扬声器系统有极高可靠性。根据AES-2国防用工业标准。扬声器单元只要经过2小时粉红噪声满功率负载不烧毁即为合格。而EAW所选择单元则把此标准提升到300小时。所以EAW产品向用户确保6年无故障工作承诺。这在世界上也是绝无仅有。EAW扬声器系统有很高性能价格比。EAW高性能和合理价格,使它在世界各品牌产品中名列前茅。EAW 全部扬声器单元、压缩驱动器、恒定指向号筒、无源分频和箱体等全部是经过精心设计、精心选择和精心制作装配而成,所以有极高品质、优美音质、极低失真、平滑频响和简捷安装等各项优良性能,并赢得了世界各地广大专业人士信赖和推崇。在中国越来越多大型场所全部将EAW作为首选品牌,效果十分良好。在中国北京人民大会堂、中国成立50周年之首全部天安门”国庆联欢会及焰火晚会”、北京世纪坛、中国剧院、首全部剧场、民族文化宫、成全部国际会展中心、西安市国际会议中心等数十个要求很高大型项目中得到了成功应用。本系统主扩声系统采取标准左中右立体扩声方法,它们形成三个分立声道,中央声道扬声器组覆盖整个厅堂,用于处理全部关键性人声,使可懂性提升,混响得到控制;左右声道扬声器阵列是全频域(带超低音扬声器),用于节目源放送,能够得到逼真立体声;返送系统关键用于演讲者能听到自己声音音效。下面将各输出通道选择扬声器系统及其部署方法介绍以下:A.主扩声系统中央扩声声道由一只JF590z,垂直吊装于舞台中心轴线上舞台前沿上方,在人声讲话时以该扬声器组为主扩声,所以该组扬声器覆盖整个厅堂,经过数字音频处理器使频率响应在80Hz开始快速下降,用于处理全部关键人声,提升可懂性,混响得到控制,避免声场混浊,提升语言清楚度。左右扩声声道分别由一只JF590z, 以舞台中心轴线为对称吊装于舞台左右两侧上方,高度为5米左右,一只SB180P超低音放置于舞台两侧。左右扬声器阵列是带超低音全频域系统,用于多种节目源重放,能够得到逼真立体声。听者更强烈地被吸引至这扬声器作为声源,房间仿佛忽然间消失了,人声清楚度和音乐冲击力有实质增强。 EAW JF590z为二分频全音域扬声器。技术参数:频率响应为3dB 56Hz - 18kHz;阻抗及功率为500w/8;覆盖为水平90垂直45;最大声压输出时峰值声压达成130dB,其宽广水平覆盖为观众席前区观众带来并不刺耳且清楚声音。 EAW SB18
