本校南校区综合楼消防监控专业系统设计.doc

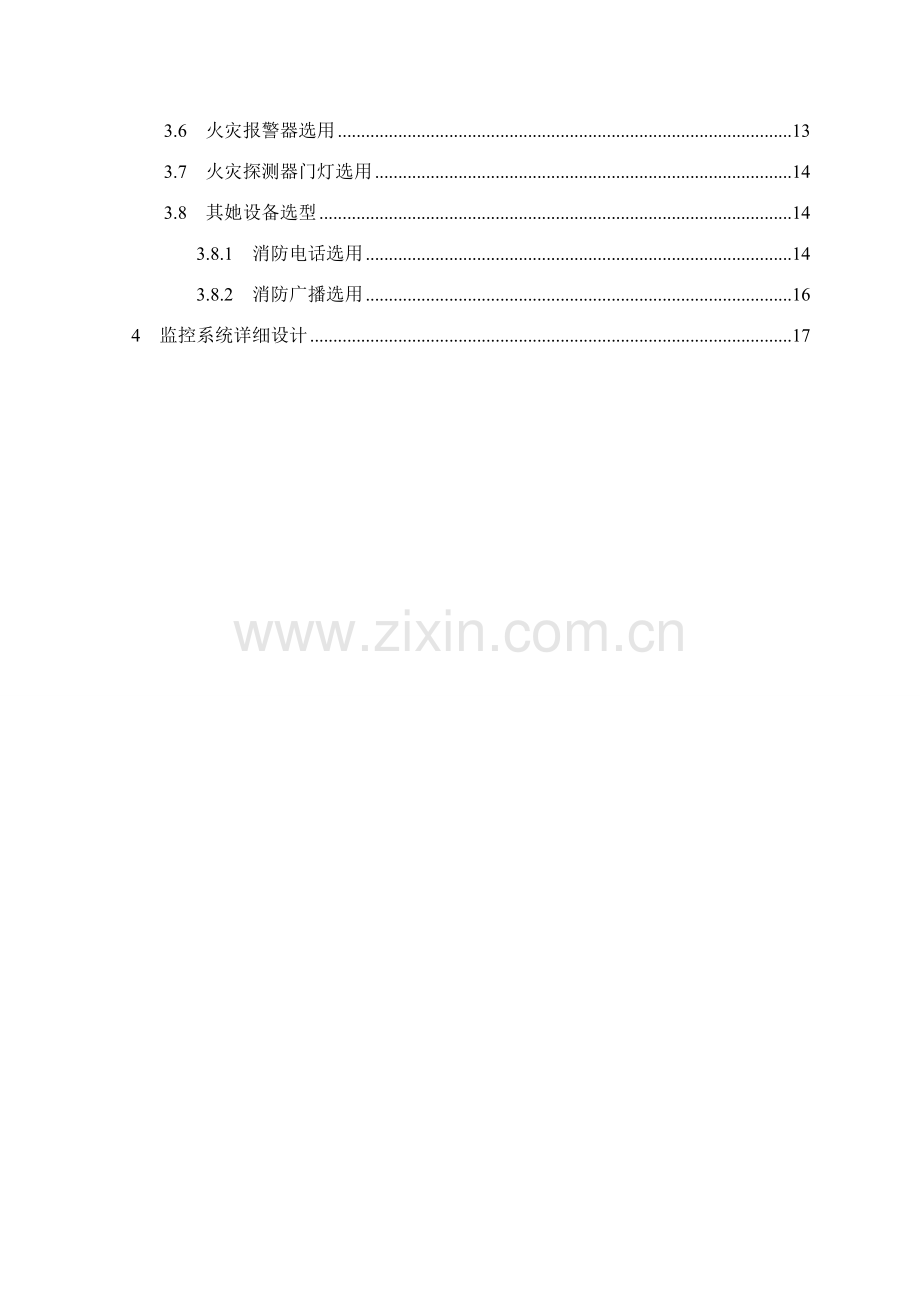

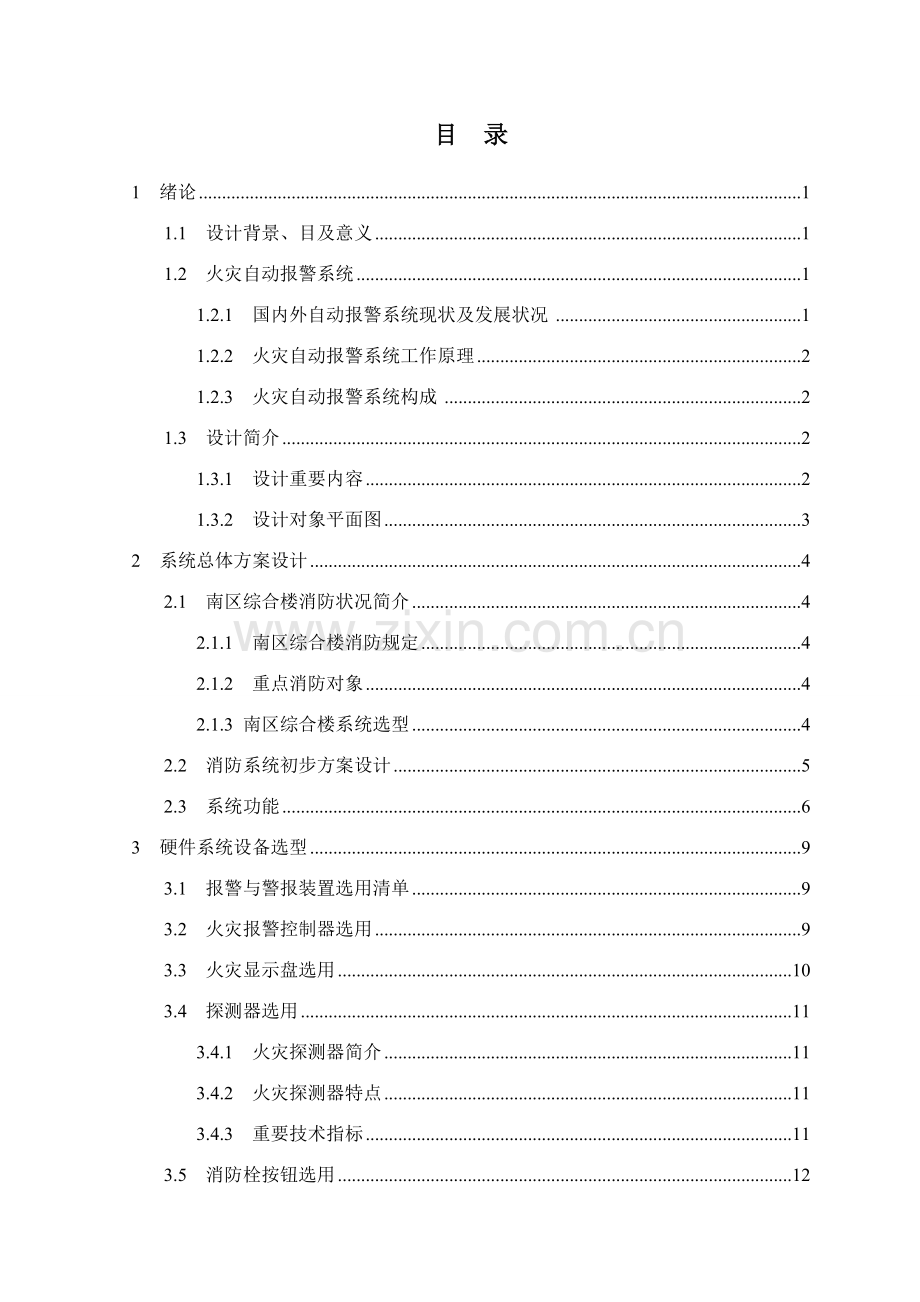

目 录1 绪论11.1 设计背景、目及意义11.2 火灾自动报警系统11.2.1 国内外自动报警系统现状及发展状况11.2.2 火灾自动报警系统工作原理21.2.3 火灾自动报警系统构成21.3 设计简介21.3.1 设计重要内容21.3.2 设计对象平面图32 系统总体方案设计42.1 南区综合楼消防状况简介42.1.1 南区综合楼消防规定42.1.2 重点消防对象42.1.3 南区综合楼系统选型42.2 消防系统初步方案设计52.3 系统功能63 硬件系统设备选型93.1 报警与警报装置选用清单93.2 火灾报警控制器选用93.3 火灾显示盘选用103.4 探测器选用113.4.1 火灾探测器简介113.4.2 火灾探测器特点113.4.3 重要技术指标113.5 消防栓按钮选用123.6 火灾报警器选用133.7 火灾探测器门灯选用143.8 其她设备选型143.8.1 消防电话选用143.8.2 消防广播选用164 监控系统详细设计174.1 主监控室布局174.2 各楼层综合布局174.3 消防监控系统设备清单185 结论20参照文献211 绪论1.1 设计背景、目及意义近年来，随着国内国民经济和科学技术高速发展，多媒体教室、报告厅等应用更为广泛，学生们在享有这些设施带来了便利时候，却也增长了火灾隐患。与此同步消防事业发展迅速，特别是自动化、计算机和当代通讯技术引入，不断提高了消防配套设施自动化和智能化水平，做到了火情早发现、早防止，努力将火灾消灭在萌芽状态，保证了生产装置安全可靠，避免了导致人员伤亡和财产损失，真正做到“防患于未燃”。本次课程设计重要完毕本校南校区综合楼火灾消防监控系统设计。运用已学过各种火灾探测器、控制器知识，完毕火灾消防监控系统中监测系统、灭火系统、消防电话系统、消防广播系统等各分系统设计，从而进一步理解火灾探测与控制基本原理，理解火灾监测监控系统设计环节和办法，运用所设计楼消防监控系统保护学校和学生安全。1.2 火灾自动报警系统1.2.1 国内外自动报警系统现状及发展状况国外某些发达国家，具备火灾防止、报警、扑救、善后解决等比较完善消防体系。政府每年都要拨出大量资金进行消防设备更新、人员培训以及消防设施维护。德国、日本、美国等国家就采用计算机与顾客终端传感器或者顾客终端信号采集器相连，对火灾自动报警设备实时监控以及故障远程传播。例如：美国、加拿大、英国、澳大利亚、日本等国家在建设和应用都市火灾自动报警监控系统方面均有可供借鉴成功经验。她们将自动火灾报警作为公共报警手段接入监控系统，并有效运营近年，使消防指挥中心可以迅速精确判断火灾地点、火灾类型，并调度消防部队迅速到达现场，自动报警监控系统在此起到了很大作用。此外，这些国家在监控系统管理方面比较规范，专门成立一种监控服务机构，该机构责任是保证火灾报警数据通信畅通，为顾客服务，对顾客负责，同步向消防部队传送可靠火灾报警信息，而消防部门重要责任是对此类服务机构进行资质审查及监督管理。国内火灾报警系统起步较发达国家晚几十年，从上世纪70年代国内才开始研制生产火灾报警系统产品。进入80年代后，国内重要厂家也多是模仿国外产品，或是引进国外技术进行生产，没有真正意义上核心技术，并且市场也刚刚开始发育。火灾报警产品真正发展是在90年代后来，随着政府逐渐开放国门，国外公司开始大量进入中华人民共和国消防市场，带来先进技术同步也增进了市场成熟。这时期，国内生产火灾报警产品公司也得到了迅速发展，某些公司进行了合资生产、技术合伙，获得了不菲成绩，也造就了现今市场上许多商家，某些技术已接近或赶上了国际水平。1.2.2 火灾自动报警系统工作原理火灾自动报警系统工作原理是被保护场合各类火灾参数由火灾探测器或经由人工发送到火灾报警控制器，控制器将信号放大、分析、解决后以声、光、文字等形式显示或打印出来，同步记录下时间，依照内部设立逻辑命令自动或人工手动启动有关火灾警报设备和消防联动设备，进行人员疏散和火灾扑救。如图1-1。图1-1 火灾自动报警系统工作原理1.2.3 火灾自动报警系统构成火灾自动报警系统由触发器件、火灾报警装置、火灾警报装置、控制装置和电源所构成。消防监控系统可以在火灾初期，将燃烧产生烟雾、热量、光辐射即变化空气组分等物理量，通过感烟感温、感光及气体浓度等火灾探测信号转换成电信号，传给火灾报警控制器，并显示火灾发生部位，记录火灾发生时间。普通火灾自动报警系统、自动喷水灭火系统、室内消防栓系统、放烟排烟系统、防火门、防火卷帘等有关系统联动，通过控制外围联动装置启停并接受反馈信号。1.3 设计简介1.3.1 设计重要内容本设计重要是以南区综合楼火灾报警联动控制为核心构成消防自动报警系统。该系统集火灾自动报警、消防联动控制、区域显示功能于一体，通过系统现场编程功能可以灵活地进行分派，能满足各种大中型消防工程功能规定。1.3.2 设计对象平面图本次所设计本校南校区综合楼建筑一到二层平面图如图1-2。图1-2 南区综合楼一到二层平面图 本次所设计本校南校区综合楼建筑三到五层平面图如图1-3。图1-3 南区综合楼三到五层平面图2 系统总体方案设计 本设计重要运用海湾公司消防设备实现消防监控系统设计，涉及两个重要某些：消防监控系统硬件设计某些和软件某些设计。硬件某些一方面需要通过探测器和变送器监控超市温度、可燃气体浓度，烟尘密度，光强度等物理量，然后进行数据采集，最后将采集到数据通过二总线传到消防报警监控联动系统。再由消防联动系统控制联动设备发出警报，喷淋灭火动作。软件某些设计需要绘制人人乐超市平面图、探测器和喷头布局图以及联动编程。2.1 南区综合楼消防状况简介2.1.1 南区综合楼消防规定 1）耐火级别。依照国家关于消防技术规范规定，教学楼耐火级别普通不低于二级，室内吊顶和其她装饰材料，不准使用可燃材料，对原有建筑中可燃木构件和耐火极限较低钢架构件，必要采用办法，提高其耐火级别。2）教学楼应按建筑设计规范和高层民用建筑设计防火规范规定划分防火分区。多层楼房地上按2500为一种分区，地下按500为一种防火分区；如教学楼装有自动喷水灭火系统，并采用不燃或难燃材料装修时，地上防火分区面积可扩大到4000，地下防火分区面积扩大到。2.1.2 重点消防对象南区综合楼重点消防对象重要有：一楼及二楼学生食堂区，三楼图书馆区，三楼学生自习室区，四楼学生自习室区及教室区，五楼活动中心区。一楼有食堂区，在烹饪区使用天然气做饭，容易导致危险；三楼图书馆区，音像图书区也是重点消防对象；电气消防也是教学楼消防又一重点，有空调机房和配电间等。2.1.3 南区综合楼系统选型火灾自动报警系统有三种基本形式：区域报警系统，集中报警系统，控制中心报警系统。依照教学楼保护级别选用区域报警系统，系统构成见图2-1。区域报警控制器设立在南区综合楼一层监控室。火灾探测器手动报警按钮火灾报警装置消防联动区域火灾报警控制器电源图2-1 区域报警系统构成2.2 消防系统初步方案设计 消防监控系统选用海湾公司GSTCRT彩色显示系统。该系统是海湾安全技术有限公司最新一代消防控制中心火警监控，管理系统，它用于火灾报警及消防联动设备管理与控制以及设备图形化显示。可与海湾安全技术有限公司所生产GST200，GST500，GST5000，GST9000等系列火灾报警控制器（联动型）构成功能完备图形化消防中心控制系统，并且CRT之间可以通过局域网，普通电话线（通过调制解调器）RS-232等方式进行联网，接受，发送，显示设备异常信息湖主机信息，从而实现了火灾报警系统远程中央监控。因此本次设计将所有选用该公司设备。系统示意图如图2-2，图2-3。GSTCRT彩色显示系统RS-232接口卡火灾报警控制器（联动型）点型复合式感烟感温火灾探测器消火栓按钮火灾探测器门灯消防泵控制装置灭火控制装置消防广播消防电话火灾显示盘RS-232总线图2-2 消防监控系统示意图2.3 系统功能 1）火灾探测报警模块 教学楼内共每个房间均有一种感烟感温火灾探测器，每层楼走廊中均有一种消火栓按钮和一种火灾声光警报器，这三类设备均有一种电子编码地址，所有串在一条无极性二总线上接入火灾报警控制器(联动型)。各个楼层火灾显示盘也都串在一条有极性二总线上接入火灾报警控制器，唯一不同是尚有伴有两根电源线。发现火灾有两种状况，一是各个房间感烟感温火灾探测器检测到，这时与之相接门灯会自行点亮，二是各层大厅中消火栓按钮被人为按下。火灾报警控制器在检测到任一种报警信号后，由报警设备电子编码地址就会懂得火灾发生位置，然后火灾报警控制器按照预定联动控制程序触发所有或任意几种（由联动控制程序决定）火灾声光警报器进行报警。由同步各楼层或该楼层（由联动控制程序决定）火灾显示盘就会显示火灾发生精确位置，便于人们选取对的逃生路线。 2）消防电话模块 消防电话系统十分必要，它对能否及时报警，消防指挥系统与否畅通起着核心作用。它是一种消防专用通讯系统，通过这个系统可迅速实现对火灾人工确认，并可及时掌握火灾现场状况及进行其他必要通讯联系，便于指挥灭火及恢复工作。系统在每一层走廊都设有一种消防电话分机，由于消防电话分机和消防电话主机通过火灾报警控制器相接，因此主机可通过火灾报警控制器呼喊固定分机；分机摘机即直接呼喊主机，这时，主机振铃直至主机摘机；分机与分机之间不能通信。主机分机在通话开始时，主机上祈求录音灯闪烁提示录音，按放音/录音键后开始录音，并自动记下录音时时间；录音最多可分两段，总录音时间长度200秒钟；放音时自动显示所放录音段录制时间，放音结束自动恢复显示实时时间。录音段最长保存时间为3天，超过保存时间录音段将被自动抹去以备下次录音。抹音期间，录音批示灯常亮。此外主机设有音频输出插孔，供外部保存录音使用。 3）消防广播模块 消防广播有正常广播和紧急广播两路信号。正常广播信号由录放机、碟机等设备产生，例如播放轻音乐、告知、新闻等。紧急广播信号由话筒或警报器播放火警或个人喊话等。两路信号都接入广播分派盘，未启动广播分派盘时，正常广播输入与输出相连。启动后广播分派盘将输出切换到紧急广播输入。广播分派盘有一路正常广播输入信号和五路紧急广播输入信号，有二十路输出信号。广播分派盘切换方式除手动控制外，还具备联动控制方式，广播分派盘接受火灾报警控制器发出动作命令，发出切换命令。系统有自动和手动两种方式。 4）自动喷水灭火模块楼内共安装有一套自动喷水灭火系统，涉及消防水泵、电磁阀、水箱、喷淋头等。安装在楼顶消防水泵负责给水箱中供水，每层楼有一种电磁阀控制着该层所有房间中喷淋头。当该层楼任一种感烟感温火灾探测器发出火警信号给火灾报警控制器(联动型)后，火灾报警控制器会按照预定联动控制程序先启动消防水泵给水箱供水，同步火灾报警控制器也会打开该层电磁阀，这时整个楼层喷淋头都会喷水灭火。由于消防水泵和电磁阀等设备电气特性与二总线设备不同，因此对其控制必要通过多线制CPU控制卡、多线制控制卡、多线制转换接口模块进行转换。 图2-3 水喷淋和广播模块示意图 5）GSTCRT彩色显示系统 GSTCRT彩色显示系统是海湾安全技术股份有限公司设计最新一代消防控制中心火警监控、管理系统，它用于火灾报警及消防联动设备管理与控制。该系统功能完备,人机界面和谐,可与海湾集团公司所生产GST200、GST5000、GST8000等系列火灾报警控制器(联动型)构成功能完备图形化消防中心监控系统。并且CRT之间可以通过局域网、普通电话线(通过调制解调器)、RS232等方式进行联网，接受、发送、显示设备异常信息及主机信息，从而实现了火灾报警系统远程中央监控。系统可以同步管理多台不同类型控制器。开机时系统自动加载通信模块，自动维护系统数据通信，且顾客可以通过通讯测试功能随时测试系统数据通信状态，保证系统可靠运营。简朴、直观、完整顾客图形监控界面,可在不同监视区设备布置图上切换显示，并通过不同颜色显示现场设备报警及动作、故障、隔离等异常信息，对于指挥现场灭火十分有益。图2-4 消防监控系统示意图3 硬件系统设备选型3.1 报警与警报装置选用清单1）JB-QG-GST200型火灾报警控制器（联动型）；2）ZF-GST8903型火灾显示盘；3）JTF-GOM-GST601型点型复合式感烟感温火灾探测器；4）LD-8403型消火栓按钮；5）GST-HX-M8501火灾声/声光警报器；6）GST-LD-8314型火灾探测器门灯。3.2 火灾报警控制器选用 火灾报警控制器选用JB-QG-GST200型火灾报警控制器(联动型)，该型火灾报警控制器是海湾公司推出新一代火灾报警控制器。为适应工程设计需要，控制器兼有联动控制功能，可与海湾公司其他产品配套使用构成配备灵活报警联动一体化控制系统，具备较高性能价格比，特别适合中小型火灾报警及消防联动一体化控制系统应用。如图3-1。JB-QG-GST200型火灾报警控制器(联动型)采用柜式构造，重要指标如下： 1）控制器最大容量为242个地址编码点，本项目中用到点数： a. 点型复合式感烟感温火灾探测器：66*1=66，编码地址：1-66； b. 消火栓按钮： 每层一种，5*1=15，编码地址：67-71； c. 火灾声光警报器：每层一种，5*1=5，编码地址：72-76； d. 总线制固定式消防电话分机：每层一种，5*1=5，编码地址：77-81； e. 广播分派盘：每个广播分派盘占用20个地址编码点，编码地址：82-101。2）控制器最大可外接64台火灾显示盘，本项目中火灾显示盘个数：火灾显示盘：每层一种，5*1=5。3）控制器最大可配备14个多线制控制点，本项目中多线制控制点个数： a. 消防水泵：1个； b. 电磁阀：每层一种，5*1=5。4）接线 a. 控制器与探测器间采用无极性信号二总线连接 b. 多线制控制点与模块(GST-LD-8302C)之间采用有极性二总线连接 c. 控制器与各类编码模块采用四总线连接(无极性信号二总线、无极性DC24V电源线)； d. 控制器与火灾显示盘采用四总线连接(有极性通讯二总线、无极性DC24V电源线)； e. 与彩色CRT系统通过RS-232原则接口连接，最大连接线长度不适当超过15m。5） 电源：主电：交流220V；控制器备电：直流12V/10Ah密封铅电池；联动备用电：直流24V/24Ah密封铅电池。图3-1 JB-QG-GST200型火灾报警控制器(联动型) 3.3 火灾显示盘选用火灾显示盘选用ZF-GST8903型火灾显示盘，该盘是一种用于楼层内火灾报警显示装置。当消防控制中心主机接受到建筑物内发生火灾后，产生报警，同步把报警信号传播到发生火警区域火灾显示盘上，火灾显示盘将产生报警探测器位置显示出来并发出报警声响，以告知发生有关人员。火灾显示盘与火灾报警控制器间采用有极性二总线连接，另需两根DC24V电源供电线。如图3-2。重要技术指标如下： a. 显示范畴：1100组编码点，编码支持通配符方式；b. 显示容量：最多不超过100个报警信息；c. 线制：与火灾报警控制器间采用有极性二总线连接，另需两根DC24V电源供电线（不分极性）；d. 工作电流：监视电流25mA；报警电流100mA；e. 使用环境：温度：040；相对湿度95%，不结露；f. 电源：采用DC24V电源集中供电，静态功耗0.7W，最大功耗3W； g. 外形尺寸：480mm380mm70mm。 图3-2 ZF-GST8903型火灾显示盘3.4 探测器选用3.4.1 火灾探测器简介由于监控场合为教学楼教室及图书馆，并且有自动联动灭火系统，应当把感烟、感温、火焰探测器结合使用。综合考虑，选用JTF-GOM-GST601型点型复合式感烟感温火灾探测器（如图3-3），既可以减少探测器个数，又可以减少误报率，减少误报损失。该型火灾探测器是由烟雾传感器件和半导体温度传感器件从工艺构造和电路构造上共同构成多元复合探测器。它不但具备点型光电感烟火灾探测器性能，并且兼有点型定温、差定温感温火灾探测器性能。正是由于感烟与感温复合技术，使得该款复合探测器可以可靠响应国标实验火SH3(聚氨酯塑料火)和SH4(正庚烷火)；同步，该款复合探测器也能对酒精燃烧等有明显温升明火探测报警，扩大了点型光电感烟火灾探测器应用范畴。探测器为无极性信号二总线制，可接入海湾公司生产各类火灾报警控制器报警总线。并且本探测器与海湾公司生产其她探测器完全兼容，可混合安装在同一总线上。编码方式采用十进制电子编码。手动报警按钮选用LD-8403型消火栓按钮，该按钮为编码型，可直接接入控制器总线。它采用拔插式构造，安装简朴以便；可电子编码，可现场改写；采用微解决器实现信号解决，用数字信号与控制器进行通信，工作稳定可靠，对电磁干扰有良好抑制能力；带有一对常开输出控制触点，可用来做直接启泵开关；有机玻璃片在按下后可用专用工具复位。3.4.2 火灾探测器特点复合探测技术是当前国际上流行新型多功能高可靠性火灾探测技术。JTF-GOM-GST601型点型复合式感烟感温火灾探测器是由烟雾传感器件和半导体温度传感器件从工艺构造和电路构造上共同构成多元复合探测器。它不但具备点型光电感烟火灾探测器性能，并且兼有点型定温、差定温感温火灾探测器性能。正是由于感烟与感温复合技术，使得该款复合探测器可以可靠响应国标实验火SH3（聚氨酯塑料火）和SH4（正庚烷火）；同步，该款复合探测器也能对酒精燃烧等有明显温升明火探测报警，扩大了点型光电感烟火灾探测器应用范畴。本探测器为无极性信号二总线制，可接入海湾公司生产各类火灾报警控制器报警总线。并且本探测器与海湾公司生产其他探测器完全兼容，可混合安装在同一总线上。3.4.3 重要技术指标 a. 工作电压：总线24V；b. 监视电流0.6mA；c. 报警电流1.8mA；d. 报警确认灯：红色，巡检时闪烁，报警时常亮；e. 使用环境：温度：-10+50，相对湿度95%，不结露；f. 编码方式：十进制电子编码；g. 外形尺寸：直径：100mm，高:56.2mm(带底座)。图3-3 JTF-GOM-GST601型点型复合式感烟感温火灾探测器3.5 消防栓按钮选用1）特点LD-8403型消防栓按钮，该按钮为编码型，可直接接入控制器总线，它采用拔插式构造，安装简朴以便，可电子编码，可现场改写，采用微解决器实现信号解决，用数字信号与控制器通信，工作稳定可靠，对电子干扰有良好抑制能力，带有一对常开输出控制输出点，可来做直接启泵开关，有机玻璃在按下后可用专用工具复位。2）重要技术指标a. 工作电压：总线24V；b. 监视电流0.6mA；c. 报警电流1.8mA；d. 线制：消火栓按钮与控制器信号二总线连接，若需实现直接启泵控制及由泵控制箱动作点亮泵运营批示灯，需将消火栓按钮与泵控制箱采用三总线连接；e. 动作批示灯：红色：消火栓按钮按下时此灯亮，绿色：消防水泵运营时此灯亮；f. 无源输出触点容量：DC60V/100mA；g. 使用环境：温度：-10+50，相对湿度95%，不结露；h. 外形尺寸：90mm122mm48.5mm。图3-4 LD-8403型消防栓按钮3.6 火灾报警器选用在每层走廊布置一种GST-HX-M8501火灾声光警报器，该警报器具备两种报警模式(模式、模式)，可用于区别预警状态和火警状态。光显示采用多只超高亮红色发光二极管作为光源，显示醒目、寿命长、功耗低。可通过短路外控端子启动警报器，不受信号总线掉电影响。与信号总线及电源总线分别采用无极性二总线连接，接线以便；具备电源总线掉电检测功能，若电源总线掉电，可将故障信息传到控制器。在每个实验室门口布置一种GST-LD-8314型火灾探测器门灯。该门灯可与相应探测器并联使用，并与该探测器编码一致。当探测器报警时，门灯上批示灯闪亮，在不进入室内状况下就可懂得室内探测器已触发报警。 由于超市面积大，并且高立货架挡住了人们视线，因此将GST-HX-M8501/2火灾声光报警器安装在超市一、二、三层各个出口并且高处可见地方。GST-HX-M8501/2火灾声光报警器具备两种报警模式（模式、模式），可用于区别预警状态和报警状态，光显示采用多只超高亮红色发光二极管作为光源，显示醒目，寿命长、功耗低。可通过短路外控端子启动报警器，不受信号总线掉线影响。与信号总线及电源总线分别采用无极二总线连接，接线以便，具备电源总线掉电检测功能，若电源总线掉电，可将故障信息传到控制器。重要技术指标如下：a. 工作电压：总线电压：总线24V，电源电压：DC24V；b. 监视电流：总线电流1mA，电源电流3mA； c. 动作电流：总线电流5mA，电源电流50mA； d. 模式（用于预警状态）： 声压级：75dB85dB（正前方3m水平处（A计权）， 变调周期：1.4(120%) s闪光频率：0.7（120%）Hz； e. 模式（用于火警状态）： 声压级：85dB115dB（正前方3m水平处（A计权）， 变调周期：0.7(120%) s闪光频率：1.4（120%）Hz；f. 线制：四线制；g. 使用环境：温度：-10+50，相对湿度95%，不结露；h. 外形尺寸：直径：110mm，高：95.9mm。图3-5 GST-HX-M8501/2型火灾声/声光警报器3.7 火灾探测器门灯选用 1）特点火灾光警报器普通安装在巡视观测以便地方，如会议室、餐厅、房间等门口上方，便于从外部理解内部火灾探测器与否报警。此部件可与相应探测器并联使用，并与该探测器编码一致。当探测器报警时，火灾光警报器上批示灯闪亮，在不进入室内状况下就可懂得室内探测器已触发报警。火灾光警报器也可单独使用，占用独立总线编码点，可通过GST-BMQ-1B电子编码器更改设立。2）重要技术指标 a. 工作电压：总线24V； b. 监视电流0.8mA；c. 动作电流16mA； d. 线制：直接接入火灾报警控制器信号二总线； e. 使用环境：温度：-10+50，相对湿度95%，不结露； f. 外形尺寸： 80mm120mm49mm。图3-6 GST-LD-8314型火灾探测器门灯3.8 其她设备选型3.8.1 消防电话选用消防电话系统选用重要设备如下：GST-TS-Z01A智能型总线制消防电话主机，GST-TS- 100A总线制固定式消防电话分机和GST-LD-8304总线制编码消防电话专用模块。通过这个系统可搭建一种消防专用通讯系统，实现对火灾人工确认，并可及时掌握火灾现场状况及进行其他必要通讯联系，便于指挥灭火及恢复工作。 1）消防电话模块构成 消防电话模块由电话主机、总线制消防电话模块、电话分机、火灾报警控制器搭建成一种消防专用通讯系统，如图3.6所示。通过这个系统可迅速实现对火灾人工确认，并可及时掌握火灾现场状况及进行其她必要通讯联系，便于指挥灭火及恢复工作。 2）消防电话模块工作原理消防电话模块工作原理是：在每一层都设有一种电话分机，消防电话分机和消防电话主机通过火灾报警控制器相接，主机可以通过主机可以通过火灾报警控制器呼喊固定分机，分机摘机即可直接呼喊主机，主机振铃直至主机摘机，分机之间不能进行通信。主机分机在通话开始时，主机上祈求录音灯闪烁提示录音开始，按放音/录音键开始后录音，并自动记录录音时时间：录音最多可分为两段，总录音时间长度200秒，放音时自动显示所放录音时段录制时间。录音段最多可以保存时间为3天，超过保存时间录音段录音段将自动被抹去以备下次录音。抹音期间，录音批示灯亮。此外主机设有音频输出插孔，供外部保存录音使用。3.8.1.1 GST-TS-Z01A型总线制消防电话主机GST-TS-Z01A型总线制消防电话主机是为消防专用而设计开发总线制通讯系统，通过它可实现对火灾人工确认，并可及时掌握火灾现场状况及进行必要通讯联系，便于指挥灭火及恢复工作。完整系统由设立在消防控制中心GST-TS-Z01总线制消防电话主机和火灾报警控制器、现场LD-8304总线制消防电话专用模块，GST-TS-100A总线制消防电话分机构成。 1）GST-TS-100A型总线制固定式消防电话重要指标：a. 工作电压：DC24V，容许范畴：DC20VDC28V；b. 馈电输出：输出总线电压DC24V10%，最大输出电流0.25A；c. 静态功耗1A；d. 录音时间：200秒；e. 线制：消防电话主机与LD-8304总线制编码消防电话专用模块、LD-8312型电话插座或J-SAP-8402手动报警按钮（含电话插孔）之间为无极性二总线连接；f. 使用环境：温度；1050相对湿度95%，不凝露。g. 外形尺寸：前面板:485133，箱体：133mm242mm410mm。2）特点GST-TS-100A型总线制固定式消防电话分机是为消防专用而设计开发总线制通讯设备，通过它可迅速实现对火灾人工确认，并可及时掌握火灾现场状况及进行其他必要通信联系，便于指挥灭火及恢复工作。电话分机采用专用电话芯片，工作可靠、通话声音清晰、使用以便灵活。3.8.1.2 GST-LD-8304型消防电话主机1）重要技术指标a. 工作电压：DC24V，容许范畴：DC20VDC28V；b. 工作电流：通话时电流约为25mA；c. 线制：无极性二总线制；d. 使用环境：温度：-10+50，相对湿度95%，不结露；e. 外形尺寸：206mm56mm51.5mm； 2）特点GST-LD-8304消防电话专用模块重要用于将GST-TS-100A消防电话分机连入总线制消防电话系统。可直接与总线制电话分机连接，当消防电话分机话筒被提起，该部电话即被消防电话模块自动连入总线制消防电话系统；也可运用火灾报警控制器直接启动模块，实现对固定分机呼喊。按规范规定，可安装在水泵房，电梯机房等门口。3）重要技术指标a. 工作电压：总线电压：总线24V，电源电压：DC24V；b. 监视电流：总线电流1mA，电源电流2mA；c. 动作电流：总线电流3mA，电源电流10mA；d. 线制：与火灾报警控制器采用无极性信号二总线连接，与电源线采用无极性二线制连接，与消防电话二总线采用两线连接，无极性，与消防电话分机采用四线连接；e. 使用环境：温度：-10+50，相对湿度95%，不结露；f. 外形尺寸：120mm80mm43mm。 图3-7 GST-TS-100A型消防电话 图3-8 GST-LD-8304型消防电话3.8.2 消防广播选用 消防广播选用GST-LD-GBFP-200 型广播分派盘，该盘为原则盘式构造，可与火灾报警控制器组装在同一柜中，完毕对多路消防广播切换控制，广播分派盘最多可控制20路消防广播，可依照需要进行选取手动控制消防广播切换，联动控制消防广播切换。4 监控系统详细设计4.1 主监控室布局 消防控制系统在南区综合楼一楼布置了一种监控室，里面重要是火灾报警控制器和GSTCRT彩色显示系统主机，主监控室布局如图4-1所示：图4-1 主监控室布局示意图4.2 各楼层综合布局一楼布局和其她楼层大体相似，只是多了一种主监控室。每个房间探测器和喷淋头都居中布置，每个房间口都布有门灯。一楼大厅布设有火灾显示盘，消防电话，消防广播，火灾声光警报器，消火栓按钮等。如图4-2。图4-2 消防设备组装图图4-3 设备代表达意图图4-4 各楼层火灾探测报警模块与消防电话模块示意图4.3 消防监控系统设备清单表4-1 消防监控系统设备清单序号类别设备型号数量备注1触发装置点型复合式感烟感温火灾探测器JTF-GOM-GST60166每个教室一种2消防栓按钮LD-84035*1=5每层楼一种3报警装置火灾显示盘ZF-GST89035*1=5每层楼一种4火灾报警控制器（联动型）JB-QG-GST2001第一层消防控制室5警报装置火灾声光警报器GST-HX-M8501/25*1=5每层楼走廊一种6火灾探测器门灯GST-LD-831466每个教室门口一种7消防电话智能型总线制消防电话主机GST-TS-Z01A1安装在火灾报警控制器上8总线制编码消防电话专用模块GST-LD-83045*1=5每层楼走廊一种9总线制固定式消防电话分机GST-TS-100A5*1=5每层楼走廊一种10消防广播广播分派盘GST-LD-GBFP-2001安装在火灾报警控制器上11 播音话筒 录音机卡 喇叭市售恰当型号各 1个第一层消防控制室12多线制控制多线制控制卡KZK-1007安装在LD-KZC-100卡上13多线制CPU控制卡LD-KZC-1001安装在火灾报警控制器上14多线制转换接口模块GST-LD-8302C14第一层消防控制室15喷淋控制消防水泵恰当型号1最高层楼顶16水箱恰当型号1最高层楼顶17电磁阀恰当型号5*1=5每层楼一种18喷淋头恰当型号66每个实验室一种19计算机监控系统监控系统GSTCRT彩色显示系统1第一层消防控制室20RS-232接口卡NNET-01 RS-2321火灾报警控制器与GSTCRT彩色显示系统连接21其她导线恰当型号若干22管线恰当型号若干23其她有关材料5 结论 本设计采用当代消防监控系统对本校南校区综合楼进行火灾监控，运用联动控制控制联动设备动作，使得人们迅速发现火灾，进行人员疏散。并且自动喷水系统自动启动进行喷淋灭火，从而实现减少人员伤亡和财产损失目。 在设计过程中，合理计算探头和喷头布置是核心，一方面需要对探测器和喷头以及其他硬件设备进行选型，然后还要对超市平面布局进行分析，结合科研楼实际状况进行设计。设计中采用了海湾公司彩色显示系统。该系统是海湾安全技术有限公司最新一代消防控制中心火警监控，管理系统，它用于火灾报警及消防联动设备管理与控制以及设备图形化显示。 通过本次设计，使咱们充分运用了已经学过各种火灾探测器探测原理，火灾自动报警系统工作原理以及各种灭火系统，防排烟系统及火灾探测新技术进行火灾监控系统初步设计，进一步理解了火灾探测与监控基本原理，同步也培养了咱们对初步设计、安装和使用火灾监控系统能力，使我理解到了关于火灾基本理论、火灾被动防护和积极防护基本理论与技术，理解了火灾防护技术发呈现状，和某些防护灭火设备原理类型构造以及运用办法。通过自己动手设计，运用咱们所设计自动喷淋灭火系统来防止学生生命和学校财产受到损失。同步在设计过程中遇到诸多困难，设计中也尚有诸多局限性之处，还需继续努力。参照文献1 盛建火灾自动报警消防系统M.天津：天津大学出版社，19977：95-1082 宁荍，张福岭高层民用建筑防火设计图说M济南：山东科学技术出版社， 3：49-513 龚延风，陈卫建筑消防技术M北京：科学出版社，：188-2744 李伟建筑消防安全管理M北京：化学工业出版社，3：5-16，201-2595 徐竟天，张乃禄消防工程学课程设计指引书M西安：西安石油大学， 8：2-146 李念慈建筑消防工程技术M北京：中华人民共和国建材工业出版社，5：114-1177 蒋永馄主编.高层建筑消防手册Z.上海:同济大学出版社，1995：67-758TakeyoshiTanaka,AmodelonfirespreadinsmallscaleBuildings2ndrR,BRI Research,1980:paperNo.849Preliminary Study on Equipment Management in Gas Station under New Situation.Zhao Jun.M.10Phoenix,Arizona.FireInvestigationSummaryWareh
