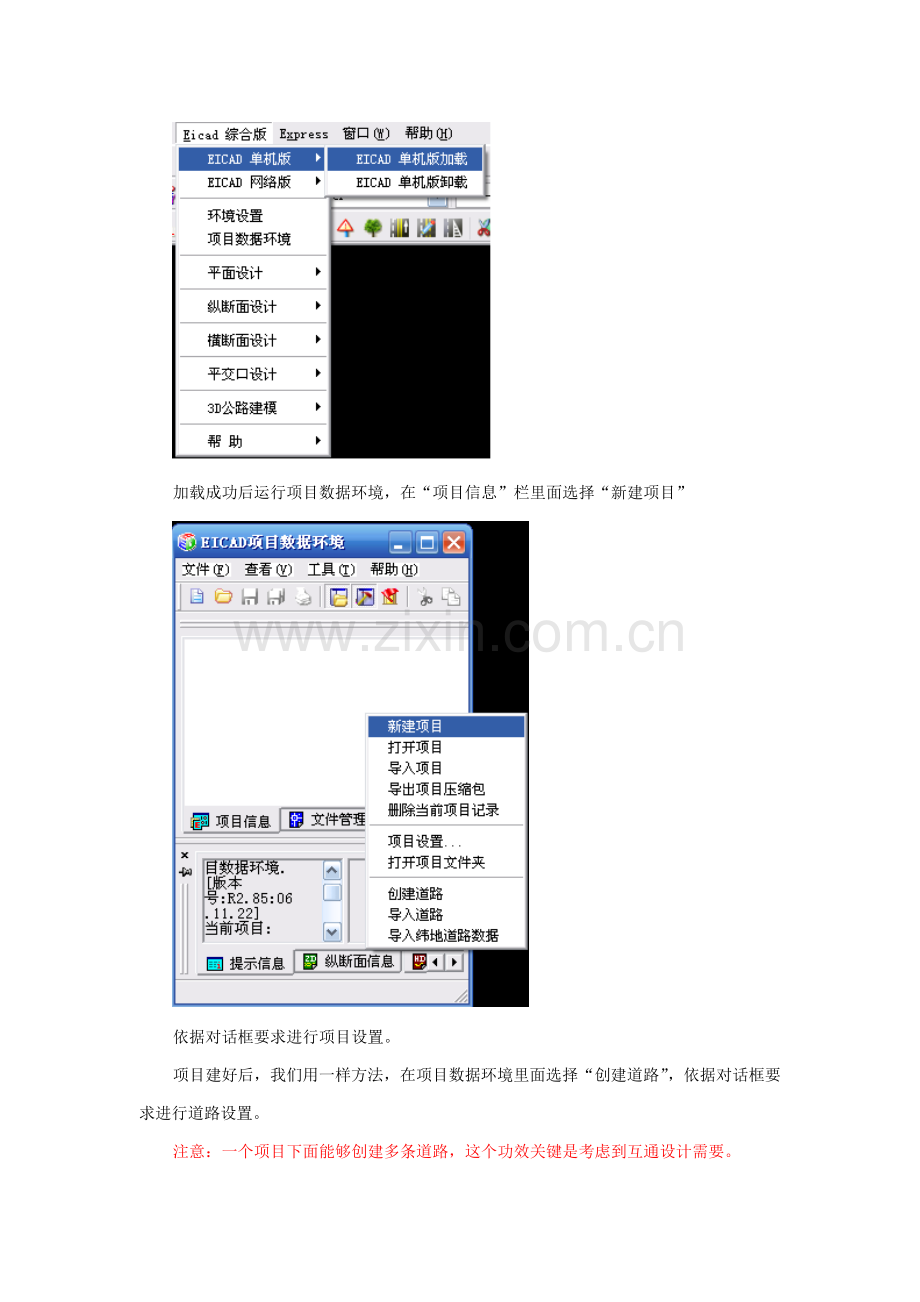

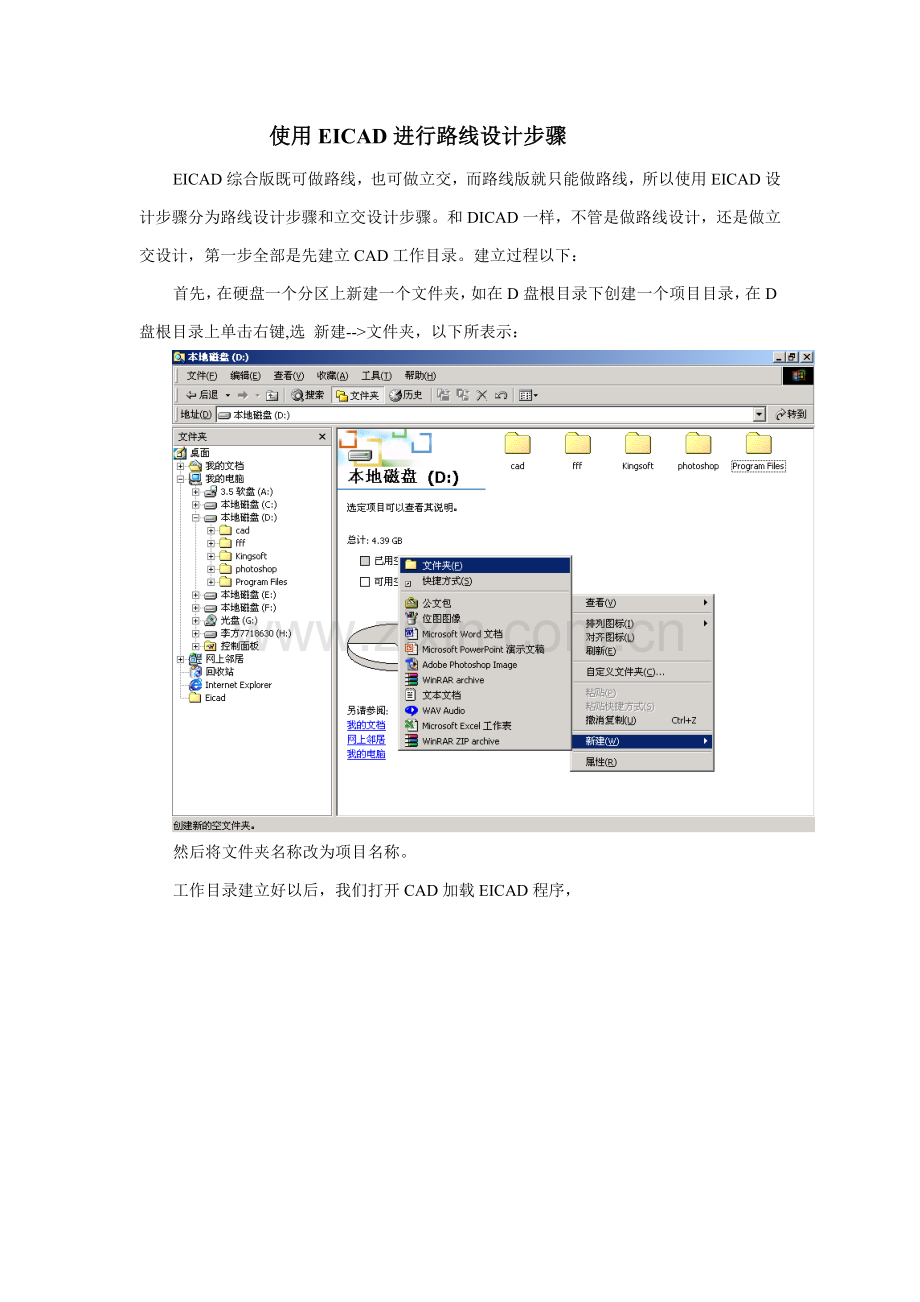

使用EICAD进行路线设计步骤EICAD综合版既可做路线，也可做立交，而路线版就只能做路线，所以使用EICAD设计步骤分为路线设计步骤和立交设计步骤。和DICAD一样，不管是做路线设计，还是做立交设计，第一步全部是先建立CAD工作目录。建立过程以下：首先，在硬盘一个分区上新建一个文件夹，如在D盘根目录下创建一个项目目录，在D盘根目录上单击右键,选 新建-文件夹，以下所表示：然后将文件夹名称改为项目名称。工作目录建立好以后，我们打开CAD加载EICAD程序，加载成功后运行项目数据环境，在“项目信息”栏里面选择“新建项目”依据对话框要求进行项目设置。项目建好后，我们用一样方法，在项目数据环境里面选择“创建道路”，依据对话框要求进行道路设置。注意：一个项目下面能够创建多条道路，这个功效关键是考虑到互通设计需要。项目建立好以后，我们就能够依据要求，按平纵横次序进行路线设计或立交设计。下面先看用EICAD进行路线设计步骤。使用EICAD做路线设计时，我们按平面设计、纵断面设计、横断面设计次序来进行设计。平面设计：平面设计命令可从命令菜单中选择，也可从命令行中输入，还能够直接单击快捷命令菜单项，我们在此用最终者。平面设计工具条以下：下面是用EICAD进行路线平面设计步骤：1. 布设导线用”导线设计”命令，布设导线，或由已存在导线文件生成导线线位，快捷菜单及命令对话框以下图所表示： 在命令对话框中选择 或选择 按钮打开已经有导线文件（*.dx/jd）,再选 ，最终选 即可完成导线布设。2.平曲线设计按实际情况及需要，分别选择“三单元平曲线设计”、“五单元平曲线设计”、“七单元平曲线设计”、“三单元回头曲线设计”、“五单元回头曲线设计” 命令，设置适宜参数，完成平曲线设计。“三单元平曲线设计”命令 快捷菜单、命令对话框及参数以下图所表示：经过 按钮动态拖动或直接在编辑框中输入，取得适宜参数后，按 即可。3. 桩号初始化平曲线设计完成后，就可利用“桩号初始化”命令，设置相关参数，给路线缚上桩号信息。命令快捷菜单及对话框以下所表示：设置相关参数后，按 按钮。桩号初始化完成。注意：1、 路线起点桩号能够为任意值；2、 路线名称是不一样路线区分，不一样路线有不一样名称后，在下面数据存放，和超高、横断面文件生成时，将会依据所选路线自动搜索出来，便于资料对应。3、 相关断链信息：在路线有断链时，要把 复选按钮选上，然后在 后编辑框中填写断链，或先建立断链文件，断链文件建立请参看 断链文件生成 ，然后把 复选按钮选上，再经过 后 按钮选择断链文件。4. 路线标注 接下来可进行路线标注，包含交点标注、路线标注、十字坐标标注等等。在进行标注之前，应优异行标注设置，用“标注设置”命令。命令快捷菜单及对话框以下：设置好各参数后，按 按钮。然后分别进行交点标注、路线标注、十字坐标标注等等。以下分别介绍：交点标注：命令快捷菜单及对话框以下：在命令对话框中可对各参数进行调整，包含字型选择、表格部署，和表格移动、旋转、删除等，还有表格内容也能够经过下拉列表进行选择。在对参数调整后，按 按钮即可得到调整后标注，满意后按 即可。路线标注： 命令快捷菜单及对话框以下： 该命令可对路线设计单元参数、特征点、桩号、路线名称、剖面线等进行标注，一样在对话框中可对各标注参数进行调整，然后按 得到调整后标注，全部满意后按 按钮，完成路线标注。十字坐标标注： 用“标注十字坐标”命令，命令快捷菜单及对话框以下图所表示： 设置好参数后，按 按钮，可预览标注，如不满意还可修改参数，再按 按钮，直到满意为止，最终按 按钮完成标注。 EICAD还提供“标注和绘制结构物”、“标注点坐标”、“标注桩号和高程”等标注命令，假如需要用到时，用户可用相关命令进行标注或绘制。5数据存放和资料文件生成数据存放及生成相关文件。这是对设计结果保留，也是为下面纵断面设计和横断面设计提供相关资料，关键包含“保留平面资料”、“生成桩号序列文件”“生成逐桩坐标文件”、“生成超高文件”、“定义路线横断面”等。下面分别介绍：保留平面资料： 用“保留平面资料”命令，命令快捷菜单以下所表示： 选择该命令后，点取要保留路线，弹出以下对话框：在对话框中按 按钮，自动生成相关平面资料，并保留到CAD工作目录中，按 按钮，保留平面资料完成。注意：1. 中路线名称即为前面桩号初如化时路线名称，程序将以路线名称为默认文件名称，也能够经过把 选项去掉，然后再修改文件名称来修改文件名。2. 在按 前要看 后路径是否正确，如不正确或为空则应经过后面 按钮选择文件保留路径。生成桩号序列文件：用“生成桩号序列文件”命令，命令快捷菜单以下所表示： 选择该命令后，点取路线任意单元，弹出以下对话框： 在对话框中，可选 按钮，从纵地面线文件(*.dmx)或横地线文件(*.hdx)中导出桩号序列文件，也可在“桩号类型”下选 等步长桩号，然后输入步长值，按 按钮，桩号序列会自动填入左边表格栏中。依据需要，还可继续选“用户指定桩号”、“平曲线主点桩号”、“断链桩号等”，然后按 按钮，对应桩号序列会追加到左边表格栏中对应位置。最终按 按钮，保留桩号序列文件到工作目录中，按 按钮，桩号序列文件生成完成。生成逐桩坐标文件： 用“生成逐桩坐标文件”命令，命令快捷菜单以下所表示： 选择该命令后，点取路线任意单元，弹出以下对话框：点取 按钮，选择上面建立桩号序列文件，选择坐标系，最终按 按钮，保留逐桩坐标文件，按 按钮，逐桩坐标文件生成完成。生成超高文件： 用“生成超高文件”命令，命令快捷菜单图所表示： 选择该命令后，点取路线任意单元，弹出以下对话框：在对话中设置好对应参数后，按 按钮，在右边表格里自动生成超高数据，按 按钮保留超高数据，生成超高文件。最终按 按钮完成超高文件生成。注意：1. 用此命令生成超高是严格根据规范要求而生成，所以通常情况下全部需要手工修改，以满足要求。能够直接在右侧表格栏里直接修改,然后再保留，或在保留以后再用任意文本编辑器如记事本打开，修改后再保留。2. 在该命令中，能够按我们要求先建立新规范，或是按我们要求修改规范，保留成文件后,命令对话框中选择该规范文件作为标准，则生成超高文件将是根据我们所选规范生成。定义路线横断面： 关键作用是生成横断面文件，同时还能够依据所定义横断面或已经存在横断面文件绘制路线偏置线。用是“定义路线横断面”命令，该命令属于辅助绘图命令，命令快捷菜单图所表示： 选择该命令后，点取路线任意单元，弹出以下对话框： 依据路线横断面要求，设置好参数以后，按 按钮，首先弹出以下对话框：选择是，继续弹出以下对话框：选择确定，继续弹出以下对话框：依据实际情况选择道路加宽类型、车道数后，按 按钮，返回到第一步对话框，并生成横断面宽度数据，再按 按钮，保留横断面宽度数据，并生成横断面文件，以供下面设计使用。最终依据需要选择，按 结束命令或按 依据生成横断面宽度数据绘出路线偏置线后再结束命令。断链文件生成断链文件能够手工建立，也能够用我们提供“断链信息管理”命令。手工建立过程以下：1. 打开项目数据环境；2. 找到“桩号断链数据文件”，在其子目录中双击*.dl文件，选择新建文件，然后依据使用说明编辑；3. 保留资料，将扩展名改为“DL”即可。用“断链信息管理”命令建立断链文件时，首先点取该命令快捷菜单，命令快捷菜单图所表示： ,点击该快捷菜单，点取路线后，弹出以下对话框：在对话框中，先按 按钮，在左边表格栏中添加一行，中间用等号（“=”）分隔。我们分别在等号（“=”）左右两侧输入断链桩号，然后再按 插入另一行，再输入另一组断链号，如此反复。接着按 按钮把断链信息附到路线中。 最终按 按钮保留断链文件，按 结束。断链文件生成完成。6. 图表生成图表生成包含平面分幅、绘制占地图及多种表格生成。平面分幅： 用“平面分幅”命令，该命令快捷菜单以下图所表示： 点取该快捷菜单，选择路线后，弹出以下图所表示对话框。布局分图后，能够随便修改分幅路线，修改后分完图自动刷新；选模型空间分图后，修改分幅路线后，需要重新分幅。选择“否”后，弹出以下对话框： 在对话框中，先按 按钮选一图框，并在屏幕上选一点把图框插入到屏幕中，接着设置各参数，再按 按钮，最终按 按钮。此时，在我们路线上，就经过一个预览框看到我们分幅后效果，我们要做就是编辑预览框，对图形进行调整，比如：将分幅预览框以外部分需要显示图形，移到分幅预览框内。再实施一该命令，然后直接按 按钮，再按 按钮结束命令。即可完成平面分幅。 “创建布局分幅”操作步骤同上。注意：经过绘制预览框-编辑预览框-正式分图步骤完成平面分幅工作。通常进行平面图分幅操作时，首先设置参数并绘制分幅预览框。然后单击确定，关闭对话框。分幅就象用剪刀剪裁图纸，而预览框就是剪刀剪切轨迹。检验图中分幅预览框和路线平面图相对位置关系，对图形进行调整，比如：将分幅预览框以外部分需要显示图形，移到分幅预览框内。 完成了调整后。重新实施平面分幅命令，程序会恢复上一次用户设置。单击模型分幅按钮。这种方法能够充足满足用户设计要求。多种表格生成平面表格关键有：逐桩坐标表、单元要素表、直曲表、占地表等。在此我们以逐桩坐标表和直曲表生成为例，介绍平面表格生成过程。逐桩坐标表生成“生成逐桩坐标表”命令，该命令快捷菜单以下图所表示： 点击该快捷菜单后，弹出以下对话框。在对话框中设置各参数后，按 按钮，即可完成逐桩坐标表绘制。按 按钮结束命。 直曲表生成用“生成直线、曲线一览表”命令，即直曲表命令，该命令快捷菜单图所表示： 。点击该快捷菜单后，弹出以下对话框： 一样在对话框中设置好各参数后，按 按钮，则可完成直曲表绘制。最终按 按钮结束命令。其它表格生成和此相同，用户可参考上面步骤或用户手册，在此不再反复介绍。平面设计除了上面介绍各步外，还有需要说明是绘制边坡边沟线、绘制占地图，这两步全部要用到横断面完成后生成文件，所以要在横断面设计完成后才能完成以上两步，在此文档中不再介绍，用户可参看用户手册或帮助文档。 至此，使用EICAD进行路线平面设计已完成，接下来我们就可利用平面设计所生成相关文件，进行纵断面设计及横断面设计。纵断面设计： 在使用EICAD进行纵断面设计之前，还要先准备好纵地面线文件(*.dmx)和横地面线文件(*.hdx)，这两个文件由野外勘测，或利用我们软件插件EIDTM从电子地图中取得。有了这两个文件后，就可进行纵横断面设计。 重新用在目前CAD里保留目前图形后新建一个图形文件，下面是用EICAD进行纵断面设计过程：1. 设置工作文件。在工作文件中，包含路线道路名称和纵断面设计要用到一组设计文件名。建立工作文件并保留后，用户在使用以后命令中，通常需要输入设计文件名地方，能够用直接调入工作文件方法，自动填写设计文件名。这么做，既极大地方便了用户，又便于管理设计文件，不至于犯错。所以，在纵断面设计前，应设置工作文件。在工作文件中，假如有些文件临时没有准备好，能够先不填写这些文件名，等准备好以后，再使用该命令逐步充实工作文件。设置工作文件用“设置工作文件”命令，该命令快捷菜单及对话框以下所表示：设置完各项后，按 按钮，弹出保留对话框，保留工作文件（k.zsj）。最终按 按钮完成操作。2. 设置起终点：用“设置起终点”命令，该命令快捷菜单图所表示：点击后弹出以下对话框： 在对话框中按 按钮调入第1步所建立工作文件，将自动填写各参数。当然也可直接在各参数编辑框中填写或按 按钮从屏幕点取道 路名，按 按钮查找桩号断链文件（假如有）。设置好参数后，按 按钮，弹出以下对话框： 依据纵地面线文件，设置起终点桩号和高程后，按 铵钮，弹出以下对话框：在对话框中直接输入一点坐标或按 从屏幕上任点取一点作为起点位置，最终按 按钮完成起终点设置。3. 绘地面线：用“绘地面线”命令，命令快捷菜单图所表示：点击后弹出以下对话框： 上图为按 按钮调出工作文件后结果，也可手工输入各项或通编辑框后按钮点取或选出。然后按 完成地面线绘制。4. 绘网格线：用“绘网格线”命令，该命令快捷菜单图所表示：点击该快捷菜单，选择上面绘制设计线或地面线，弹出以下对话框： 上图为按 按钮调同工作文件后结果，也可手工输入或分别点取各个 按钮调出。最终按 按钮完绘制网格线。以后各步最终得到形以下图所表示结果：5. 插入控制点：在部分需要控制设计高程地方插入控制点。这在互通式立交设计当中用得较多，而在路线设计当中很多时全部不需要。所以假如在设计当中，不需要控制设计高程时，此步骤可略过，直接进入下一步。插入控制点用“插入控制点”命令，该命令快捷菜单图所表示：点击该命令快捷菜单后，弹出以下对话框： 点取道路名称或手工输入后，按 按钮，移动鼠标，伴随鼠标移动，在右边屏幕菜单中动态显示控制点类型、控制点桩号、控制点高程目前值。经过热键也可实现缩放、步长方法、键盘输入等功效。输入热键i实现键盘输入时，弹出以下对话框： 在该对话框中设置好各参数后按 按钮可正确确定控制点位置。按一样方法完成其它控制点插入。6. 插入变坡点： 用“插入变坡点”命令，该命令快捷菜单图所表示：点击该快捷菜单，选择上面绘制设计线后，即可上下、前后移动鼠标,同时伴随鼠标移动，在右边屏幕菜单中动态显示相关参数目前值。各参数满意后按鼠标左键即可完成变坡点插入。经过热键还可实现缩放、步长方法、修改半径、键盘输入、切换屏幕显示等功效。输入热键i实现键盘输入时，弹出以下对话框： 在上面对话框中，先从下拉列表中选择输入参数类型，在此我们选前坡和后坡，然后再输入对应参数，最终按 按钮完成变坡点插入。经过一样方法完成各变坡点插入，同时在插入变坡点完成后还可用移动变坡点、删除变坡点命令对变坡点进行编辑。7. 调整竖曲线： 各变坡点插入完成后，用“调整竖曲线”命令对竖曲线进行调整，使其满足规范要求和设使设计更合理，该命令快捷菜单图所表示：点击该快捷菜单，选择竖曲线或变坡点圆后，即可移动鼠标，对竖曲线进行调调整。同时伴随鼠标移动，在右边屏幕菜单中动态显示相关参数目前值。各参数全部满意后按鼠标左键即可完竖曲线调整。经过热键还可实现缩放、步长方法、经过指定点、键盘输入、切换屏幕显示等功效。输入热键i实现键盘输入时，弹出以下对话框： 在对话框中设置好参数后按 按钮完成竖曲线调整，或输入热键t实现经过指定点功效时，弹出以下对话框：选 后，再在设计图上选控制点,即可使竖曲线经过所选定控制点。若选 按钮，则需要在弹出对话框中输入桩号和高程值。根据一样方法调整各竖曲线。8. 保留竖曲线文件此步骤是保留纵断面设计结果，同时保留竖曲线文件也是下面设计工作必需一个文件。用“设计线文件存盘”命令，该命令快捷菜单图所表示： 选择该快捷菜单后，按要求点取设计线，弹出以下菜单： 输入竖曲线文件名及扩展名，按 按钮，完成竖曲线文件存盘。假如在前面设置工作文件中已设置有竖曲线文件名，也可按 按钮调出工作文件。如没有，则应该在保留竖曲线文件后，重新设置工作文件，调出以前工作文件，在其中加入竖曲线文件，重新保留并覆盖原文件。9绘纵断面图 首优异入新图形文件状态，可点取下拉菜单File中New命令，然后选择Use a Template中Acad.dwt模板，点确定键。采取Acad.dwt模板对于绘制纵断面图表是必需，不然在数字标注处理上可能出现下列现象：如4.000会标注成4，3.120会标注成3.12等等。 在绘制纵断面图之前，可先设定线宽、颜色、字型、标注精度等，我们软件有“设置线宽和颜色”、“设置字型和标注精度”命令供用户使用。下面介绍纵断面图绘制过程。 绘制纵断面图用“绘制纵断面图”命令，该命令快捷菜弹以下图所表示： 点击该命令快捷菜单后，弹出以下对话框：在对话框中， 项能够选绘制图框和自定义图框。如是绘制图框则全部参数均可取默认值，如是自定义，则需重新设置各参数。参数设置好以后，按 按钮，进入下一步，弹出以下（图一）所表示对话框。在对话框中设置各参数，按 按钮，弹出以下 （图二）所表示对话框。一样，设置好各参数后，按 按钮，弹出以下 （图三）所表示对话框。设置好各参数后按 按钮，完成纵断面图绘制。（图四）为本例设计结果图中一页。绘制纵断面图后，还可绘制纵断面简图、绘竖曲线表等。到此，纵断面设计完成。 ( 图一 ) ( 图二 ) ( 图三 ) ( 图四 )横断面设计横断面设计关键命令是“横断面设计”，快捷命令为，该命令对话框以下图所表示：在上面对话框中，我们需要输入设计文件有：横地面线文件、纵地面线文件、竖曲线文件、横断面文件、超高文件、桩号断链文件等，这些文件在经过上面平纵断面设计后全部有了，我们缺乏是：填方边坡文件、挖方边坡文件、桥梁文件、表土厚度文件等。所以我们在进行横断面设计时，设计次序是先准备以上文件，然后实施“横断面设计”命令就行了。下面我们就以这个次序，介绍横断面设计步骤：1. 边坡文件准备 边坡文件分填方边坡文件、挖方边坡文件，不管是填方还是挖方边坡文件，它们生成过程和格式全部是一样。生成边坡文件时首先准备边坡类型文件，假如有挡墙时，还得在边坡类型文件中插入挡墙文件。所以要先准备好挡墙文件（假如需要设挡墙话）。生成挡墙文件时，又要先准备挡墙类型文件。边坡文件生成过程及整个横断设计步骤图以下所表示： 图中白部分显示文件表示不一定每个设计项目全部要求有，在一个设计项目中，它们或有一个或多个，或全全部有，还能够全部没有。 在准备边坡类型文件时，用户需先打开项目数据环境，快捷键为弹出对话框以下：在边坡模板栏里面点击鼠标右键，选择“新建模板库”，弹出对话框以下：其中最好设置在项目文件下面，方便使用方便。设置完成后点击，生成以下信息：此时，模板库已经建好。第二步；我们开始设置模板类型，一样我们在“项目数据环境”里面点“边坡模板”工具栏后，点击鼠标右键选择“新建模板向导”，弹出以下对话框：点击“新建模板向导”后显示以下对话框下图是一个填方边坡类型草图。 边坡类型草图有了后，再用“设置边坡类型”，设置各边坡。该命令快捷菜单图所表示： 单击该快捷菜单，选择要设置边坡后，弹出以下（图一）所表示对话框: 其中设置以下：1. 经过按钮来添加边坡和边沟，对话框以下：2. 增加完边坡或边沟时，经过按钮来选择要修改边坡，以下图所表示，显示为红色边坡就是目前正在设置边坡，其设置参数显示在图形下面对话框内。3. 在对话框中对每条边坡参数全部设置好各后，按 按钮，生成边坡类型文件（*.TYP）。根据一样方法可生成各个边坡类型文件。边坡类型文件准备完成。 注意：1. 如需插入挡墙，把“插入挡土墙”选项勾选上，再选择挡墙文件，挡墙文件建立见以下。2. 填方和挖方边坡类型必需分开设置。有了各个边坡类型文件后，就可生成边坡文件，用生成边坡文件命令，该命令快捷菜单图所表示： 。点击该快捷菜单后，弹出以下对话框： 在该对话框中，先按 后面 按钮，根据一定逻辑次序，选择边坡类型文件（*.typ），然后设置起终点桩号，边坡文件适用位置（左侧、右侧或两侧），接着按 中 按钮，将依据各参数设置，生成边坡文件，并在对话框上面表格栏中显示。最终，按 按钮，弹出保留对话框，在对话框中输入边坡文件后按确定即可生成边坡文件（*.bp）。注意：（*.bp）文件，填方和挖方也需要分别设置。2. 挡墙文件准备 挡墙文件准备过程和边坡文件相同，先准备挡墙类型文件，再由挡墙类型文件生成挡墙文件。准备挡墙类型文件用“设置挡墙类型文件”命令，可用该命令直接设置一个新挡墙类型，也可先用PL命令按实际百分比画出一闭合挡墙类型，再用该命令设置。该命令快捷菜单图所表示：选择该命令后，选择已绘好挡墙或任意单击，弹出以下对话框：在对话框中，如上一步是选已存在挡墙类型，则各参数为已存挡墙参数，能够继续修改。如上一步为任意单击，则需重设各参数。最终，按 按钮。此时为重设一存在挡墙时，则设置结束。如新设置挡墙类型，则需确定插入点，在屏幕上任点一点后，按上面所设参数，画出挡墙类型。接下来保留挡墙类型，生成挡墙类型文件。用“保留挡墙类型文件”命令。该命令快捷菜单图所表示： 。选择该命令，再选择设置好挡墙类型，弹出以下对话框： 输入挡墙类型文件后，按 按钮，挡墙类型文件生成完成。根据一样方法，设置并生成所需各个挡墙类型文件。 有了各挡墙类型文件后，就可由挡墙类型文件生成挡墙文件，用“生成挡墙文件”命令,该命令快捷菜单图所表示：。点击该快捷菜单后，弹出以下对话框： 在该对话框中，设置挡墙起点、挡墙终点各个参数，按文件后面 按钮，选择所需挡墙类型文件（*.dqm）,再设置方位和挡墙类型，接着按 中 按钮，生成挡墙文件，并在对话框上面表格栏中显示。最终按 按钮，弹出保留文件对话框，输入文件名后按确定即可完成保留挡墙文件（*.dq）。根据一样方法生成各挡墙文件（假如需要）。 有了当墙文件，就能够在设置边坡类型时，插入挡土墙。方法见上面边坡文件准备 3. 桥梁文件准备 桥梁文件（*ql）可直接手工建立，用项目数据环境编辑器或其它文件编辑器，直接输入桥梁起终点桩号，中间用空格分开，然后保留以ql 为扩展名文件即可。如有多个桥梁段，则分行输入各桥梁段起终点桩号，设置过程中，点击鼠标时会自动提醒需要输入数据，具体情况以下图：4. 表土厚度文件准备 用“生成表土厚度文件”命令，该命令快捷菜单以下图所表示：点击该快捷菜单后，弹出以下对话框：在该对话框中，先设置清表起终点桩号及表土厚度，再选清除表土们置，接着按 中 按钮，最终按 按钮，弹出保留对话框，输入表土厚度文件名后按确定。表土厚度文件（*.btg）生成完成。按 按钮退出命令。5. 边沟拉坡文件准备用“生成边沟文件”命令，该命令快捷菜单以下图所表示点击该快捷菜单后，弹出和“生成表土厚度文件”命令相同对话框： 在对话框中，先设置边沟起终点桩号和沟底标高，然后设置边沟设置方位（左侧、右侧、两侧），接着按 中 按钮，生成边沟文件，并在对话框上面表格栏中显示。最终按 按钮保留边沟文件，过程和上面一样。边沟文件生成完成。（上图对话框中数据为边沟文件中一行，其它形式一样）。6. 老路补强文件准备 老路补强文件（*.ll）,和桥梁文件一样，必需由手工建立，建立过程也相同，只要根据文件格式输入即可。7.开挖台阶文件准备挖台阶文件（*.wtj）,和桥梁文件一样，必需由手工建立，建立过程也相同，只要根据文件格式输入即可。以上文件全部准备好以后，我们就能够用“横断面设计”命令时行横断面设计了。该命令快捷菜单以下图所表示： 点击该快捷菜单后，弹出以下对话框。在对话框中,按输入文件件名后 按钮，可选择准备好文件。各参数全部设置好以后，按 按钮，即可完成横断面设计。生成后横断面图以下：成图过程中，会自动保留以道路名称作为文件主名（即下面文件*号位置）路基设计、土方数量等多个数据文件：(路基表：*.ljb、面积：*.are、占地宽：*.zdx、边坡线：*.bpx、边沟线：*.lps、挡墙面积：*.dqa、三维数据：*.3dd、表土面积：*.bta、护坡长度：*.bpl、边坡和护坡道防护面积：*.bpa、边沟铺砌面积文件*.fha、老路面积：*.lla、挖台阶数量：*.tjk)。以上多种文件供生成多种设计图表使用。成图过程中，会自动显示成图进度并汇报戴帽失败横断面桩号。对于戴帽失败横断面可经过交互修改使之正确戴帽，再经过数据刷新可一次性刷新全部相关数据。戴帽全部成功后，横断面设计基础完成，多种文件也已经生成。接下来就能够利用横断面所生成文件，绘制多种表格。包含有：“生成路基设计表”、“生成公里土石方数量表”、“生成排水设计表”、“生成护坡面积表”、“生成护坡体积表”、“生成挡墙体积表”、“生成占地图表”、“生成老路补强数量表”、“生成路基挖台阶数量表”、“计算路基超宽填筑数量表”等等。在此，我们以“生成路基设计表”、“成排水设计表”为例，说明多种表格生成，其它表格生成和此相同。1. 生成路基设计表。在绘制路基设计表前，须用File/New/Use a Template中调入模版E_ljb.dwt用“生成路基设计表”命令，该命令快捷菜单以下图所表示：点击该快捷菜单后，弹出以下对话框。在对话框中，按 按钮右选择已经存在文件，各参数全部设置好后，按 按钮即可完成路基表设计。2. 生成路基挖台阶数量表在绘制挖台阶数量表前，须用File/New/Use a Template中调入模版E_wtjb.dwt。用“生成路基挖台阶数量表”命令，该命令快捷菜单以下图所表示： 点击该快捷菜单后弹出以下对话框： 设置好各参数后，按 按钮，挖台阶数量表生成完成。 其它表格生成过程和此相同，全部是先调出对应表格模板，然后调用对应命令，设置各参数，最终按 按钮。 至此，横断面设计全部完成，路线设计也全部完成。
