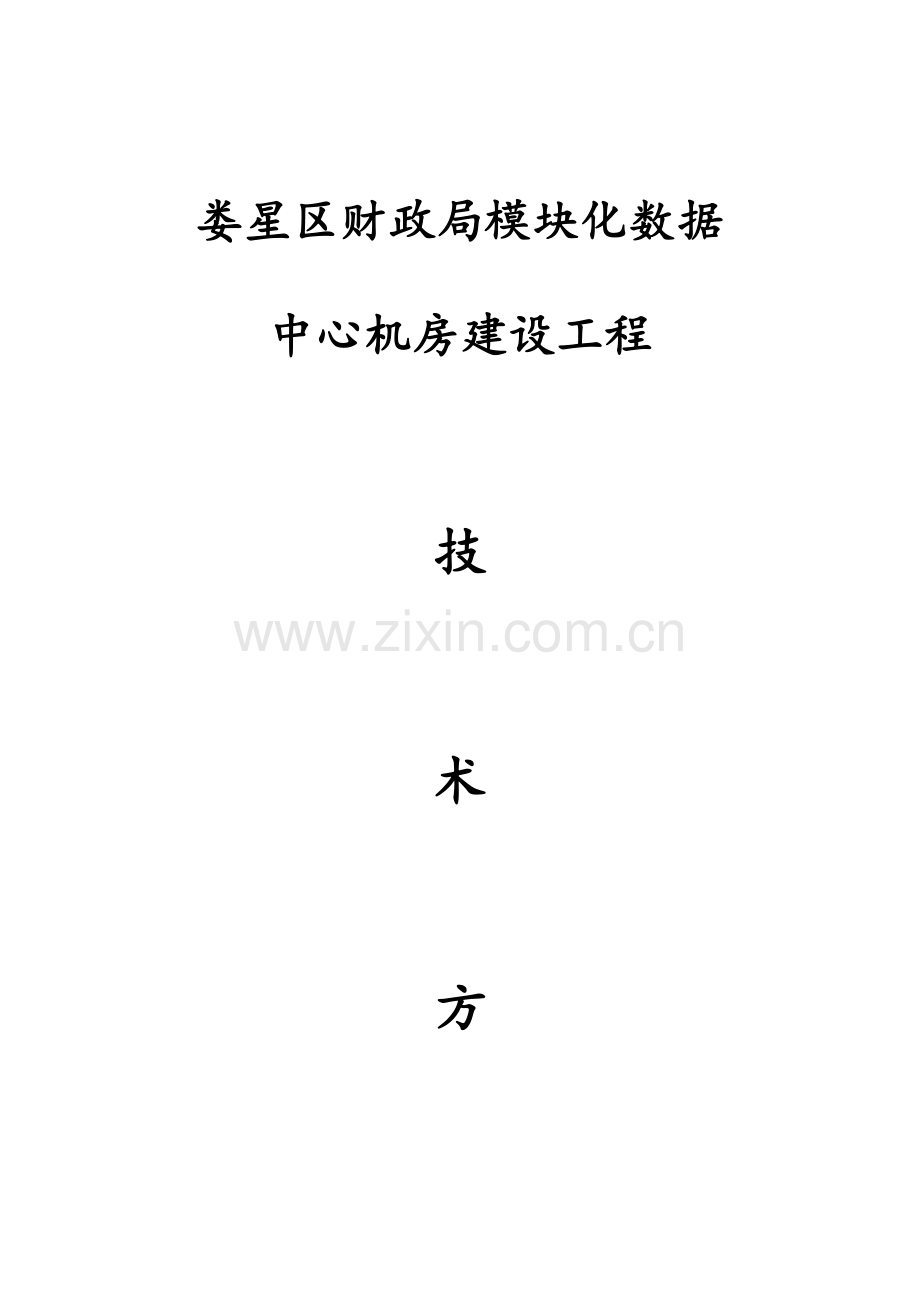

娄星区财政局模块化数据中心机房建设工程技术方案5月目录第1章 总体设计说明41.1 概述41.2 设计原则41.3 设计标准和规范41.4 方案特点51.5 工程主要内容描述51.6 本工程由以下7大子系统组成。61.6.1 数据中心机房的装饰装修61.6.2 机房照明配电系统61.6.3 机房防雷接地系统71.6.4 机房新风系统71.6.5 机房气体灭火及报警系统71.6.6 IDM一体化数据中心产品8第2章 数据中心机房的装饰装修92.1 装饰设计说明92.2 机房吊顶102.3 机房地板112.4 墙面装修112.5 机房门窗11第3章 照明供配电系统123.1 电气系统概述123.2 主要设备选型123.2.1 照明开关插座选择12第4章 机房防雷接地系统134.1 概述134.2 设计依据134.3 防雷设计措施134.4 方案的具体内容144.5 机房内等电位连接措施14第5章 机房新风系统155.1 新风系统工程15第6章 机房气体灭火及报警系统176.1 方案简述176.2 规范和标准176.3 灭火剂种类176.4 气体灭火剂保护区的划分176.5 系统功能设计186.5.1 系统的灭火过程186.5.2 系统的控制方式186.5.3 自动控制方式186.5.4 手动控制方式196.5.5 应急机械手动控制方式196.6 系统设计206.7 七氟丙烷灭火系统主要部件216.7.1 七氟丙烷储气瓶216.7.2 电磁启动器216.7.3 压力开关216.7.4 柜体216.7.5 喷嘴216.8 系统产品的性能特征216.8.1 技术先进性216.8.2 可靠性226.9 火灾自动报警系统介绍226.9.1 概述226.9.2 火灾自动报警及自动消防灭火系统流程图226.9.3 自动报警装置(气体灭火控制器)说明23第7章 IDM一体化数据中心产品257.1 总体设计规划257.2 总体设计思路257.3 主要系统设备清单257.4 供配电系统257.5 制冷系统267.5.1 机房精密空调所面临的主要问题267.5.2 送风方式的选择287.5.3 空调负荷计算方法287.5.4 空调配置307.5.5 制冷方式的选择307.5.6 空调机组的安装317.6 机柜及封闭通道系统357.7 产品介绍377.7.1 YMK系列模块化UPS简介377.7.2 阀控式密封铅酸蓄电池427.7.3 精密配电柜简介447.7.4 FocusAir系列精密空调简介467.7.5 SR系列机柜系统507.7.6 密封通道组件52第1章 总体设计说明1.1 概述伴随信息化高速发展，中心机房设计和施工优劣，直接关系到机房内计算机系统是否能够稳定可靠地运行，是否能够确保各类信息通畅无阻。依据合理实用、质优价廉标准，从优异性、实用性、可靠性、合理性、开发性等角度进行方案设计。努力争取把机房建设成高起点、高应用、高扩展、低价格、适应业务发展和管理需要现代化网络数据中心机房。在方案设计中,遵照以下标准标准和规范。1.2 设计标准 技术优异性: 机房设计中充足表现网络传输和数据交换关键特点,采取现在比较优异技术和材料，将数据中心机房改造成一个优异智能化信息数据处理和控制中心。 稳定实用性: 所选择技术和材料均在以往工程实践中得到检验，能最大程度满足本机房现在及未来发展需要。 安全可靠性: 所选择材料和技术符合消防和信息安全要求，在整体上含有高度安全性和可靠性。 高效均衡性: 在软、硬件上均采取比较优异、均衡且可靠技术，确保系统高效率运行。 布局合理性: 整体建设布局合理，简约整齐，有良好视觉效果，符合现代IT行业建设审美标准。 拓展开放性: 系统建设不仅满足于现在业务需求，在未来因业务改变需要拓展时能有足够易于拓展空间。 经济合理性: 机房设计在风格上简单明了，既满足功效需求，又节省投资，含有很好性能价格比。1.3 设计标准和规范此机房建成后将在总体上符合以下现行国家标准要求：1. GB50174- 电子计算机机房设计规范2. GB/T2887-电子计算机场地通用规范3. GB/T50314-智能建筑设计标准4. GB50343-建筑物电子信息系统防雷技术规范5. GB50054-95()低压配电设计规范6. JGJ16-民用建筑电气设计规范7. GB8702-88电磁辐射防护要求8. GB50265-气体灭火系统施工及验收规范9. GB5004-建筑设计防火规范10. GB50222-95建筑内部装修设计防火规范(局部修订)11. GB50052-供配电系统设计规范12. SJ/T30003-97电子计算机机房工程施工及验收规范13. GB50243- 通风和空调工程施工质量验收规范14. GB50303-建筑电气工程施工质量验收规范15. GB50325-民用建筑工程室内环境污染控制规范16. GB50057-94（公告24）建筑物防雷设计规范（局部修订）17. 其它相关国家、行业及地方法规、规范、要求。1.4 方案特点u 整个工程布局合理，简练明快, 色调柔和，有良好视觉效果。u 各子系统条理清楚, 集成性强，适应性强, 便于未来发展扩容。u 机房供电方案含有很高可靠性, 满足7二十四小时不间断工作要求。u 采取优异机房保安和消防系统, 机房安全可靠。u 选择一线成熟品牌设备产品, 机房运行稳定可靠。1.5 工程关键内容描述本项目中心机房在办公大楼七层总面积约61平方米，配电间、网络监控室和值班室在中心机房对面，模块化机房安装于中心机房内，配电和电池安装在配电间，网络监控室下值班室由机房管理人员对机房进行管理操作，模块化机房区采取模块化数据中心处理方案，是机房关键区，模块化数据中心采取一体化集成理念，产品模块集成了机柜系统、供配电系统、制冷系统。1.6 本工程由以下6大子系统组成。 数据中心机房装饰装修 室内照明、电源系统 防雷接地系统 空调新风系统 气体灭火及报警系统 IDM模块化机房数据中心系统1.6.1 数据中心机房装饰装修建筑装修工程，是整个机房基础，它关键起着功效区划分作用，不仅包含通常机房装修所需要铺抗静电地板、安装微孔回风吊顶、彩钢板墙面，还包含为放置机架、服务器等设备预留空间。1. 地板机房中采取活动地板。其特点是：预留空间，便于系统布线，承重能力高，方便机房 设备摆放，拆卸方便，便于系统维护，面板为防静电处理。2. 墙面机房室内墙身采取彩钢板材料，该装饰材料美观耐用、防火、便于清洁。彩钢板以轻钢龙骨结构作衬底安装，轻钢龙骨之间做跳线接地，以达成良好电磁辐射（EMI）及静电屏蔽效果。3. 天花数据处理区设备较多，为便于桥架、新风管道等安装开棚采取开放式。操作区和动力区天花板统一采取铝合金平板天花以轻钢龙骨安装。装饰材料应符累计算机机房设计规范要求，选择气密性好、不起尘、易清洁，并经长久使用变形小材料，平面部署应满足计算机工艺要求，工艺步骤应合理。1.6.2 机房照明配电系统 1. 配电工程计算机房设备包含计算机主机、服务器、网络设备、通讯设备等，因为这些设备进行数据实时处理和实时传输，关系重大，所以对电源质量和可靠性要求最高。机房供配电系统经机房配电柜向主机电源、外部设备、辅助设备、空调、照明设备等提供线制电压、频率及额定容量符合要求交流电。机房采取线制为三相五线制，其三相额定电压为380伏，单相额定电压为220伏,供电频率为50HZ。同时在配电柜总开关上口配置防雷击保护器，UPS总开上配置防雷保护器预防瞬间大电流冲击。2. 照明工程机房按电子计算机机房设计规范要求，照度为 500Lx；机房采取平板灯，应急备用 照明照度大于 50Lx；同时设机房安全出口指示灯。1.6.3 机房防雷接地系统防雷工程在机房市电输入（要求三相五线制）总配电柜进线端安装高速、大容量避雷装置，以吸收电源线路感应雷或市电接地系统高电位反击，保护机房内空调、UPS 等使用市电负载。接地工程工程安全保护地、防雷接地、抗静电接地使用大楼综合接地系统或独立接地，机房内全部电气设备外壳、金属管道、金属吊顶、全钢抗静电地板、金属隔断框架均牢靠连接大楼综合接地或独立接地，接地电阻小于 1欧姆。1.6.4 机房新风系统新风系统工程机房是个密闭空间仅有空调是不行，还必需补充新风，形成内部循环。另外，它还必需控制整个机房里尘埃数量，使之达成一定净化要求。机房内新风系统是必不可少。清新新风提升机房洁净度，使机房确保正压，并提供新鲜空气。1.6.5 机房气体灭火及报警系统消防报警及灭火系统，是整体机房安全运行盾牌。从对火警探测系统来看，它含有温感、烟感探测器；对于灭火系统来说，基础上大多数机房全部采取是气体灭火系统。这就要求在整体机房设计和施工中，必需计划建设钢瓶间、部分管道或无管网气体消防柜，从而达成全方位报警最大程度地提升对火灾防范能力。在防护区内（中心机房和配电间）工作层设置感烟、感温探测器， 在防护区房间内设置声光报警器，在防护区对外出口处设置紧急启停按钮和放气指示灯。1.6.6 IDM一体化数据中心产品为满足现代机房快速建设、功效齐全、灵活扩展、方便管理需求，我们采取IDM一体化数据中心产品处理方案。IDM是整合了供配电、制冷、安防、机柜、等多个系统一体化数据中心产品处理方案，各系统采取模块化、标准化设计，既相互独立又亲密配合，实现可连续性扩容特点，能够全方位满足您需求。第2章 数据中心机房装饰装修2.1 装饰设计说明在数据中心机房装修设计中，秉承满足优异性、实用性、安全性、可观赏性标准，关键设备及材料均采取著名品牌。做到专业设计，一流材料，精心施工，以确保本机房品质高雅，线条流畅。中心机房面积61平方米左右，机房地面采取防静电地板，机房墙面采取彩钢板装饰能够保护墙体材料，天花采取微孔铝扣天花，确保室内使用条件，发明一个舒适、美观而整齐环境。主机房采取模块化机房，配置8台标准服务器机柜，2台布线机柜，3台行间精密空调，为未来扩展预留一个空调空柜位置，1台UPS主机，1台精密配电柜，分两排摆放，形成冷热通道间隔布局方法。新机房布局图以下图所表示：2.2 机房吊顶机房区域内吊顶采取单层吊顶，面板采取铝合金板吊顶，采取6006001.0mm微孔铝合金吊顶板，吊顶标高为：3.15m,室内净高为270020mm。采取形式简单又不失现代感，造型规整而不杂乱。安装和吊顶风格统一灯具，考虑整体外观协调和视觉效果。此次机房区吊顶前对楼板进行防尘处理，机房吊顶采取不起尘、不吸尘、含有一定吸音、防火、防腐、防水、防潮材料。在吊顶设计中，充足考虑照明、消防、安防及监控等项目标预留位置，和强弱电线路、消防管道等等隐蔽问题，达成良好装饰效果。吊顶施工安装按设计要求及吊顶材料生产厂家技术要求进行。龙骨安装调校，并协调灯具、消防设备安装高度，确保整个吊顶均处于同一平面。新建机房吊顶照明布局图以下图所表示：2.3 机房地板机房全部区域建筑地面进行防尘、防火、防水、保温、防潮、平整、光洁处理。机房全部区域全部采取20 mm厚橡塑保温棉做隔热楼地面 ，采取60060040mm陶瓷抗静电活动地板铺设。地板采取全钢组件，耐用、阻燃、隔音，采取原装配套支架，组装灵活，交换性好、便于维修。地板和四面啮合性好。地板铺设高度450mm。支架安装调校，确保各处地板处于同一水平面。地板须良好接地，其它性能指标应符合对应规范要求。机房设备通道门内做防尘垫坡道和地板相接，其它地板如存在不一样高度应做橡胶面设备运输缓坡、阶梯处理。2.4 墙面装修此次机房改造将对墙面进行装修，机房墙体采取水泥砂浆粉灰刷防尘漆，采取轻钢龙骨框架，单面彩钢板进行墙面装饰，以满足现行机房建设标准对消防、洁净度等方面要求。采取轻钢龙骨为立柱固定装置，隔板之间用12mm压条修饰。设计做到即美观又符合甲级防火性能，含有一定电磁屏蔽效果。墙面和地板交界处、墙面和天花交界处做不锈钢踢脚线和顶角线装饰。2.5 机房门窗中心机房采取机房专用甲级防火双开门，防火门宽度应大于15002100mm。门框、窗框符合设计要求，安装应牢靠平整，其间隙用非腐蚀性材料密封，以确保隔断门窗坚固程度。为使弱电机房达成良好隔温、隔湿、防尘效果，机房区为全封闭设计。机房预留足够穿墙孔道。穿墙孔道不用时满足机房密封需要，同时孔道便于启用，启用后不影响机房整体外观。进出机房全部孔洞、管道进行防鼠处理（包含线井）。第3章 照明供配电系统 3.1 电气系统概述伴随精密电子设备广泛应用，对供电质量要求越来越高，数据中心机房不仅要充足考虑到服务器、网络设备功率和数量而且要有充足冗余和采取模块化设计，以依据需要进行方便扩充。3.2 关键设备选型3.2.1 照明开关插座选择 操作区和动力区灯具选择LED平板灯，尺寸为600*600mm。照明分一般照明和应急事故照明，由动力配电柜市电和UPS电供。机房照明灯选择防眩光灯具，均匀分布，同时设计消防疏散指示照明和应急照明。采取600*600嵌入式平板灯，设计照度大于500LX，机房出入口处设置疏散照明和安全出口标志灯，照度大于50LX。吊顶灯具单独穿管并套接金属软管铺设。照明灯具设计采取嵌入龙骨吊顶中安装，照明管线必需穿镀锌钢管，并进行标识。照明灯具必需依据机柜摆放位置均匀分布。第4章 机房防雷接地系统4.1 概述因为雷电无孔不入地侵袭电子信息系统，雷电防护将是个系统工程，雷电防护中心内容是泄放和均衡。1.泄放是将雷电和雷电电磁脉冲能量经过大地泄放，而且应符合层次性标准，即尽可能多、尽可能近地将多出能量在引入通信系统之前泄放入地。2.均衡就是保持系统各部分不产生足以致损电位差，即系统所在环境及系统本身全部金属导电体电位在瞬态现象时保持基础相等。3.雷电防护系统由三部分组成。一是外部防护，由接闪器、引下线、接地体组成，可将绝大部分雷电能量直接导入地下泄放。二是过渡防护，由合理屏蔽、接地、布线组成，可降低或阻塞经过各入侵通道引入感应。三是内部防护，由均压等电位连接过电压保护组成，可均衡系统电位，限制过电压幅值。4.2 设计依据 1GB50057-建筑物防雷设计规范2国际电工委员会IEC60364-5-534建筑物电气设施规范3GB50174-电子计算机机房设计规范4GB9361-计算机场地安全要求5GB7450-87电子设备雷击保护导则6GB2887-计算站场地技术条件7GB12158-预防静电事故通用导则8IEC60364-5-534建筑物电气设施过电压保护器件9IEC61024-1-1建筑物防雷防雷装置保护、等级选择10国家公安部公布：GA173-计算机信息系统防雷保安器11GB50054-低压配电设计规范4.3 防雷设计方法防雷是一项系统工程，从电源部分、信号部分、接地屏蔽等分成不一样分项工作，针对大楼内部机房设备防护，电源方面保护从整体考虑作出全方面细致方案方法。依据供电系统逐层消减高峰值电泳防雷原理和大楼供电系统实际情况。设计成三级防雷，终端设备使用防雷插座用电，信号部分防雷暂不作考虑。4.4 方案具体内容依据GB50174-第八章第8.4条，电子信息系统机房防雷和接地设计，应满足人身安全及电子信息系统正常运行要求，并应符合现行国家标准建筑防雷设计规范GB 50057和建筑物电子信息系统防雷技术规范GB 50343相关要求，采取防雷方法。在低压架空电源进线处或专用电力变压器低压配电母线处，应装设电涌保护器。A、机房总电源防雷机房总配电电源进线处并联安装三相电源防雷器，该防雷箱在整个防雷系统中所起根本作用是，当发生强度很大雷击时，使产生于供电线路(相线、零线)上感应雷电流，在进入总配电箱之前就快速地泄放入地。B、机房UPS电源防雷机房UPS电源进线处各串联安装二级电源防雷器，该防雷器在整个防雷系统中所起根本作用是，当雷电流经过一级电源防雷器泄放后，使残留于供电线路(相线、零线)上感应雷电流，在进入UPS电源之前就快速地泄放入地。C、机房内关键设备电源精细防雷保护在机房内关键设备电源端加装防雷PDU插座，以保护机房内关键设备。当发生能量尤其大雷击时，感应雷电流在经过B级、C级、D级防雷器泄放后，其残压仍然可能高于设备最高耐压值，关键设备端口及内部高精度集成电路仍有可能被击坏，该类型防雷器关键用于关键设备前端，最大负载电流可达成16A，经过精细防雷器泄放残余雷电流，使设备安全运行更为可靠。4.5 机房内等电位连接方法在机房静电地板下面设置等电位均压环，采取40mm4mm扁铜条绕机房一周，铜排经过高强度绝缘子固定在地板上。接地汇流排在室内做网状分布，采取40mm*4mm扁铜条在防静电活动地板下组成网格。将工作地、保护地和机房内各金属构件（如静电地板龙骨架等）均连接在等电位连接排上，消除各点之间电位差。配电柜PE排用35平方毫米铜导线和接地排连接，UPS工作地、金属线槽、电池架、彩钢板、活动地板、金属框架等全部用6平方毫米铜导线和接地铜排可靠连接。机房接地设备比较多，所以采取6平方毫米铜导线和楼层接地体相连接。经权威部门检测，若接地电阻大于l欧姆，则重新安装接地地极，接地地极由铜质材料安装。接地系统设置在大楼20米外地方，该地应为一块自然地，地下无高压管线煤气管道及多种通讯线路，确保接地地网电阻小于1欧姆。第5章 机房新风系统5.1 新风系统工程机房是个密闭空间仅有空调是不行，还必需补充新风，形成内部循环。另外，它还必需控制整个机房里尘埃数量，使之达成一定净化要求。机房内新风系统是必不可少。清新新风提升机房洁净度，使机房确保正压，并提供新鲜空气。经过新风引进，各房间内应达成以下要求：1、足量新风，能够达成：A 维持室内正压；B排出室内不停产生空气污染物；C确保室内空气洁净，维持室内空气健康品质；D给工作人员营造一个健康舒适工作环境；2、新风净化效率须达成标准机房净化要求；3、新风量不宜过大，以降低引进新风给室温带来影响；4、新风机使用维护简单易行，不需要频繁维护；依据以上要求并结合中国电子计算机机房设计规范，为确保机房正压及空气新鲜需要，新风引进量最少为机房总体积2-4倍；在此项目中机房较狭长，为了不影响机房空调制冷负荷，采取1台1500 m3/h新风机，将新风机安装在机房天花上，将新风引进到新风机内，经过过滤后经过风管直接送到主机房精密空调回风口处，经过精密空调温湿度处理后再送入机房内。新风机电源连接到消防电源处，当消防报警后自动切断新风机电源，新风机停止工作；在新风机进风口风管处安装电动防火阀，接24V电源，平时常开，当机房内温度超出70摄氏度时自动关闭，以切断机房内和室外空气流通。特点：引进新风，保障机房洁净要求、正压要求；对新风采取粗效过滤器、中效过滤器、亚高效过滤器三级过滤器；大大提升过滤器容尘量，过滤效率更高，维护周期更长，结构更紧凑。 新风经过空调温湿度处理后送风，送风更均匀；可依据机房专用空调总送风量调整；过滤器堵塞失效后，设备会感应到并自动报警，保障设备正常工作；为了保持室内10Pa左右微正压，加装余压阀。新风机作用：通风换气：清除室内不停产生空气污染物，改善空气品质，保持室内空气清新健康；保持室内空气高洁净度：经过对引进新风高度净化处理，和引入室内后形成正压力，保持室内空气高洁净度。第6章 机房气体灭火及报警系统6.1 方案简述根据现今最新产品进行配套，认真分析保护对象，防护区位置，实现气体灭火系统和火灾报警系统有机结合（控制程序见下图），达成有效自动保护防护区目标。6.2 规范和标准气体灭火系统设计、安装及验收，关键依据以下规范及标准：1、 七氟丙烷洁净气体灭火系统设计规范（DBJ-23-1999）2、 柜式气体灭火装置GB16670-3、 建筑设计防火规范 GB50016-4、 洁净气体灭火系统标准NFPA5、 气体灭火系统施工及验收规范（GB50263-）6、 火灾自动报警系统设计规范 GB50116-6.3 灭火剂种类七氟丙烷灭火剂技术指标：性能技术指标纯度99.6%酸度3ppm水含量10ppm不挥残留物0.01%6.4 气体灭火剂保护区划分柜式七氟丙烷系统序 号保护区名称灭火剂类型备 注1工作区七氟丙烷柜式系统设备组成及系统示意图6.5 系统功效设计6.5.1 系统灭火过程发生火灾时，当一路探测器报警后，设在该防护区域内警铃动作；两路探测器全部报警后，设在该防护区域内外蜂鸣器及闪灯动作；系统进入延时阶段，控制盘完成相关设备联动控制。经过延时后，控制盘输出24V直流信号电源开启储气瓶组上电磁阀，打开储气瓶组释放灭火剂气体，灭火剂沿喷射短管和喷头输送到防护区域灭火。如值班人员先于火灾探测系统发觉火情，当用手提式灭火器或其它移动式灭火设备无法扑灭火灾时，可直接手动开启来灭火。如发觉是系统误动作，或确有火灾发生但仅使用手提式灭火器和其它移动式灭火设备即可扑灭火灾，可按下设在防护区域门外紧急止喷按钮，能够使系统临时停止释放药剂。如需继续开启气体灭火系统，则只需松开紧急停止开关即可。6.5.2 系统控制方法系统含有自动控制、手动控制和机械应急操作三种控制开启方法。6.5.3 自动控制方法当防护区长久无人值班或极少有些人出入时，应将火灾报警控制器上控制方法选择键置于“自动”位置，同时将防护区门外手动自动转换开关置于“自动”状态。此时控制系统处于自动工作状态，当防护区发生火灾时，气体灭火系统自动完成防护区内火灾报测、报警联动控制及喷气灭火整个过程。防护区内单一探测回路探测火灾信号后，控制盘开启设在该防护区内警铃。同时向FAS系统提供火灾预报警信号。同一防护区内两个回路全部探测到火灾信号后，控制盘开启设在该防护区域内外声光报警器，经过30秒延时后，火灾报警控制器输出24V直流电，开启灭火系统。灭火剂经喷射短管和喷头释放到防护区，控制面板喷放指示灯亮，同时报警控制器接收压力讯号器反馈信号，开启防护区内门灯，避免人员进入，直至确定火灾已经扑灭。设置于防护区门外手动自动转换开关应含有较强抗冲击能力，且应采取有效预防误操作方法。在系统处于自动工作状态下，当报警系统误报警进入延时时间时，手动自动转换开关应能停止系统喷放灭火药剂。6.5.4 手动控制方法当防护区常常有些人工作时且有些人值班情况下，为了预防系统误动作，应将火灾报警控制器上控制方法选择键置于“手动”位置，并将防护区门外手动自动转换开关置于“手动”状态。此时系统处于手动控制状态。当防护区发生火灾时，火灾探测器将探测到火灾信号输送给控制器，控制器立即发出声、光报警信号，同时发出联动信号，但不会输出开启灭火系统信号，此时需要经值班人员确定火灾后，按下控制器上相对应防护区紧急开启按钮，即可按预先设定程序开启灭火系统，释放七氟丙烷气体进行灭火。这种手动控制，实际上还是经过电气方法手动控制。手动开启后，系统将不经过延时而被直接开启，释放灭火剂。6.5.5 应急机械手动控制方法在发觉火灾后，系统自动、手动两种开启方法均失灵情况下，可直接手动开启储气瓶内实施应急机械手动控制方法，人为开启开启装置，进行灭火。回路故障人员撤出 关闭防火门关闭开口、关闭通风、空调设 备复合信号报警延时开启手动暂停灭 火通风换气延 时30 S 自 动 启 动开启装置动作选择阀开启容器阀开启施放灭火剂开启显示压力讯号门灯亮人 员 发 现感烟探测器感温探测器消 声巡 检破碎按钮开启控制器手动按钮开启火 警火灾报警控制器故 障 报 警单一信号报警主 备 电 源自 动 切 换火灾时间显示回路故障电源故障负载故障手动状态自动状态手动/自动转换开关6.6 系统设计本工程采取七氟丙烷无管网单元独立自动灭火系统方法，机房消防自控系统分为一个相互独立保护区，各气体灭火区域应设置声光报警器，机房门口上方应设置灭火指示灯，灭火系统控制箱（柜）应设置在机房外便于操作地方，且应有预防误操作手动保护装置。火灾报警系统和空调电源及配电电源连动，当有火灾报警时，自动切断供电回路。气体灭火系统主电源用消防电源；备用蓄电池容量能确保在市电断电情况下仍可工作12小时。6.7 七氟丙烷灭火系统关键部件 6.7.1 七氟丙烷储气瓶七氟丙烷储气瓶是由灭火剂贮存容器、容器阀及所贮存七氟丙烷灭火剂组成。1、用途：平时用来贮存七氟丙烷灭火剂，火灾发生时将七氟丙烷灭火剂释放实施灭火。2、结构：容器为锰钢或铬钼钢热轧成整体钢瓶。容器阀采取不锈钢和铜合金金属材料， 结构紧凑、流体阻力小，上有安全泄放装置，安全可靠。6.7.2 电磁开启器1、用途：安装在七氟丙烷灭火瓶上，按灭火控制指令，开启容器阀，用于容器阀和单向阀之间柔性连接，缓解七氟丙烷灭火剂流动冲击。2、结构：由电磁实施机构组成，其结构优异、作用力大、可靠性强、灵活机动，采取不锈钢波纹管和不锈钢丝网制作，两端采取球面密封形式。6.7.3 压力开关1、 用途：安装在气体喷射短管上，当释放七氟丙烷灭火剂时，压力开关动作，将信号送到放气灯、声光报警器和控制中心等部位。2、结构：由阀体、活塞和微动开关等组成。体积小、重量轻、灵活可靠。6.7.4 柜体用途：用于存放灭火系统气瓶组。6.7.5 喷嘴用途：安装于柜体表面，灭火时，将灭火剂均匀、正确喷射到防护区。6.8 系统产品性能特征七氟丙烷灭火系统符合国际标准，灭火系统设备含有以下特征：6.8.1 技术优异性七氟丙烷灭火系统在现行应用气体灭火系统中，要求喷放时间最短，所以其灭火剂秒流量比其它灭火系统要大很多。所以灭火剂容器阀门设计，需满足喷放时间短要求。容器阀是快开型结构，采取差动式设计。差动式阀门设计，其关键是起密封作用活塞两端面积比系数确实定。面积比太大，阀门动作灵敏性高，但密封可靠性降低，面积比太小，阀门密封性提升但灵敏性降低。七氟丙烷灭火系统是用于关键场所防护，灭火系统要处于良好工作状态。6.8.2 可靠性七氟丙烷灭火系统其设计寿命较长，一旦发生火灾，能立即开启释放灭火剂。所以其可靠性十分关键。6.9 火灾自动报警系统介绍6.9.1 概述本方案中单元独立式系统中共有一个保护区，火灾探测器部署形式为单层保护形式。机房保护区一火灾探测器安装在天花板向室内一侧，机房智能灭火控制器放置在机房外，在各保护区均设二路独立探测回路, 一路为感烟探测器，另一路为感温探测器，用来检测被保护区域火情。当一路探测器发出火灾信号时，报警控制盘和气体灭火单元上相关分区指示灯将亮，但气体不会喷出。当第二路探测器也发出火灾信号后，则声光报警器鸣响，自动灭火控制器开始工作，进入延时阶段（通常为30S），此延时阶段用于疏散人员和联动必需设备动作（关闭空调等），延时过后，电磁阀打开，开始放气。6.9.2 火灾自动报警及自动消防灭火系统步骤图火 警火警探测器目 视监测盘判别手动控制控制盘手动或自动火警显示（声光信号）延时设备联动选择阀、瓶头阀等手动或自动灭火剂喷射喷射显示灭 火6.9.3 自动报警装置(气体灭火控制器)说明1、工作原理：气体灭火控制器关键由主控板、区控板、接线板等部分组成，图1所表示，其中主控板、区控板经过RS485总线连接，接线板和主控板相连，分区接线板分别和区控板相连。主控板经过总线接口连接各现场部件(探测器、手动报警按钮、非编码探测器接口、气体输入输出模块等)，实时巡检各部件状态，进行火警判定，发出声、光报警信号，显示报警信息，输出相关控制信号；区控板依据火警状态进行判定，经过继电器输出信号控制消防设备。图1 系统组成框图2、技术特征：能以两总线制方法挂接智能感烟、感温探测器，亦可经过智能非编码探测器接口挂接非编码感烟、感温探测器，接收探测器火警信号。含有4个独立灭火控制区，每个分区气体输入输出模块含有选择阀输出、声光报警器输出、放气门灯输出，区控板含有放气阀输出，能依据各分区火警信息和喷洒状态，自动开启声光报警器、选择阀、放气阀、放气门灯等设备；每个区含有1个紧急开启按钮，可直接开启放气阀。每个灭火区含有“开启”和“停止”按键，当许可操作时，按下“开启”键，声光警报装置立即开启，放气阀延时开启；对于已开启设备或正在延时开启设备，这时若按下“停止”键，可使设备停止工作，从而避免因误报警而造成损失。能经过气体输入输出模块接收灭火现场“紧急开启”信号，使声光报警器立即开启，放气阀延时开启；能经过气体输入输出模块接收现场“紧急停止”信号，使本区设备立即停止。每个灭火区含有“声光启”和“声光停”按键，当许可操作时，按下“声光启”键，可立即开启声光报警器；按下“声光停”键，则立即停止声光报警器。能经过气体输入输出模块接收气体喷洒反馈信号，发出喷洒报警声；可依据反馈信号点亮现场放气门灯。气体喷洒控制阀自动开启延时时间可依据需要在030秒内任意设置。含有火警状态、故障状态信号输出，并可经过气体输入输出模块接收远程手动/自动控制信号。含有故障报警功效，能自动检测总线及部件故障、放气阀断线短路故障及声光报警器连线短路断路故障，能检测主电（交流电源）故障和备电（蓄电池）故障，全部故障均含有声光指示。能进行主、备电自动切换，备电含有欠压保护功效，避免蓄电池因放电过分而损坏。含有历史统计存放功效，可自动保留火警、故障、联动、操作等信息。3、关键技术指标：1）交流输入电压：220V %, 50Hz1%2）交流输入功率：100W3）直流备电：DC24V/3.3Ah,全密封免维护蓄电池4）使用环境温度：040；相对湿度：95% ( 40) 5）容量：4区（可选）；回路容量124点6）24V电源最大输出电流：2A（瞬态输出可达3A） 7）总线长度：1500米8）外形尺寸：380mm260mm108mm第7章 IDM一体化数据中心产品7.1 总体设计计划（1）采取密闭冷通道方案，两排10个IT柜体密封为一个模块；（2）整套系统含10个IT机柜，3台精密空调1个空调预留空柜，1台配电柜，1台UPS主机；7.2 总体设计思绪1降低面积，集成紧凑 （1）集成机柜系统、供配电系统、制冷系统； （2）一体化配电柜集成输入、UPS输入/输出，IT输出，空调输出功效；（3）单排密封300mm密封冷通道最大程度利用通信间空间；2.快速建造，维护简单 （1）模块化设计，现场组合安装； （2）使用风冷精密空调，水平送风上回风正确制冷。（3）集成监控系统降低对维护人员专业技能需求。7.3 关键系统设备清单设备类型规格型号数量备注IT机柜SR机柜10台IDM子系统密闭通道组件IDM1套IDM子系统UPSYMM3320-200K1台20K模块4个精密空调FS0253台IDM子系统配电柜定制1台IDM子系统7.4 供配电系统供配电系统作为机房动力确保系统，安全等级毋庸置疑，机房要求不间断运行，怎样建设一套安全供配电系统是本节关键内容。根据GB-50174-电子信息系统机房设计规范中对机房供配电要求，必需采取UPS供电，机房供配电系统包含：市电输入配电、UPS系统、UPS输出配电三部分组成。现在机房计划IT机柜数量为10个，每个IT机柜设备负载按5KW功率，则UPS负荷P为P=105KW50KW；UPS系统采取一台200KVAUPS主机,4个20KVA单个模块。模块化UPS能够在UPS柜体内部完成并机冗余，相对于传统UPS并机而言，在确保安全可靠性前提下，减小了UPS系统占地面积和成本投入，而且能够实现连续性扩容需求。后期扩容时只需要增加对应功率模块即可。 模块化UPS内部并机拓扑图：如上图所表示，该模块化UPS内部拥有110个功率模块，每个模块之间相互独立工作，由统一监控系统进行管理，其中任意一个功率模块出现问题全部不会影响其它功率模块正常工作，确保UPS整体安全可靠性。配电柜为了实现机房节能降耗及安全管理视，此次方案中采取智能配电柜，实时三相电流，电压，有功功率，无功功率，视在功率，电能，频率等关键电力参数监测，并能够接入动环监控系统，提供更方便监控管理功效，能够配合统计机房PUE值，对机房能效作出客观评定。 精密配电柜市电总输入：320A/3P 1个，输出开关：32A/3P*6个，输出开关：16A/1P*6个，输出开关：200A/3P*4个，输出开关：32A/1P*30，含C级防雷，智能电量仪，带主路及支路电量检测，7英寸触控屏，施耐德空开7.5 制冷系统7.5.1 机房精密空调所面临关键问题1. 对环境调整控制能力依据GB50174电子信息系统机房设计规范要求IT设备运行环境： 等级项目A/B类开机时停机时室内温度231C5-35C相对湿度40%55%20%80%温度改变率5C/h并不得结露高温低温和湿度改变全部会造成设备运行不正常，设备停止宕机，甚至烧毁。湿度过大，电子设备会产生凝露，；湿度过小，设备电气元件易产生静电空调对温湿度调整控制是机房空调最关键功效，怎样正确、快速、稳定安全使机房环境达成用户设定温湿度便是机房精密空调所必需含相关键能力。2. 送风方法现在精密空调送风方法关键有前送风、上送风、下送风、风道送风四种。需要依据机房具表现场情况来选择空调送风方法，提升制冷效率，避免机柜内部出现局部热点，尽可能减小过分制冷情况发生。3. 制冷方法精密空调主流制冷方法有风冷、水冷、冷冻水、乙二醇制冷等多个制冷方法，这多个制冷方法全部各有优缺点和适用范围，不能一概而论，需要依据机房现场实际情况及用户需求来选择合理制冷方法。4.
