综合重点工程图纸审核管理核心制度.doc

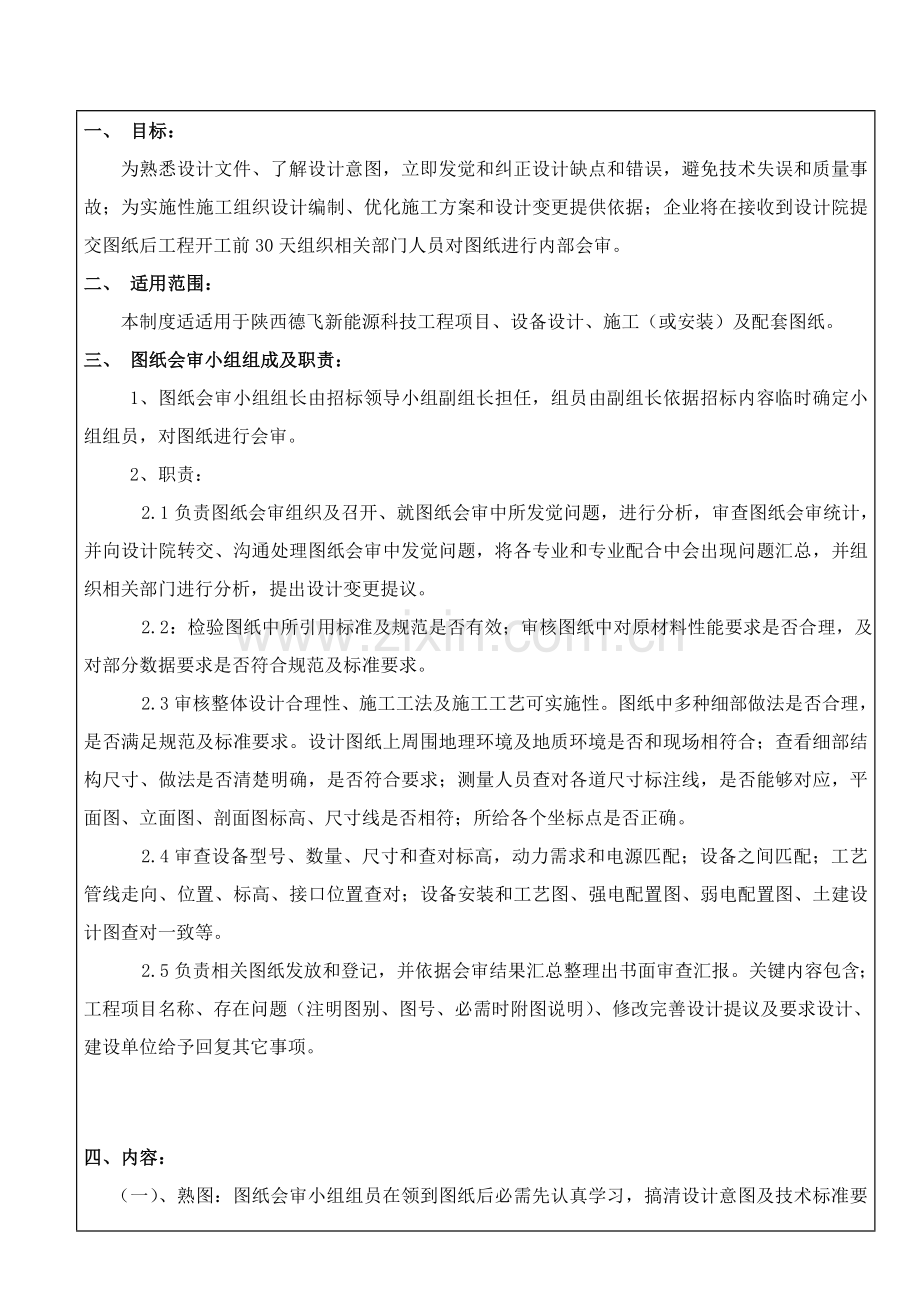

一、 目标：
为熟悉设计文件、了解设计意图，立即发觉和纠正设计缺点和错误，避免技术失误和质量事故；为实施性施工组织设计编制、优化施工方案和设计变更提供依据；企业将在接收到设计院提交图纸后工程开工前30天组织相关部门人员对图纸进行内部会审。
二、 适用范围：
本制度适适用于陕西德飞新能源科技工程项目、设备设计、施工（或安装）及配套图纸。
三、 图纸会审小组组成及职责：
1、图纸会审小组组长由招标领导小组副组长担任，组员由副组长依据招标内容临时确定小组组员，对图纸进行会审。
2、职责：
2.1负责图纸会审组织及召开、就图纸会审中所发觉问题，进行分析，审查图纸会审统计，并向设计院转交、沟通处理图纸会审中发觉问题，将各专业和专业配合中会出现问题汇总，并组织相关部门进行分析，提出设计变更提议。
2.2：检验图纸中所引用标准及规范是否有效；审核图纸中对原材料性能要求是否合理，及对部分数据要求是否符合规范及标准要求。
2.3审核整体设计合理性、施工工法及施工工艺可实施性。图纸中多种细部做法是否合理，是否满足规范及标准要求。设计图纸上周围地理环境及地质环境是否和现场相符合；查看细部结构尺寸、做法是否清楚明确，是否符合要求；测量人员查对各道尺寸标注线，是否能够对应，平面图、立面图、剖面图标高、尺寸线是否相符；所给各个坐标点是否正确。
2.4审查设备型号、数量、尺寸和查对标高，动力需求和电源匹配；设备之间匹配；工艺管线走向、位置、标高、接口位置查对；设备安装和工艺图、强电配置图、弱电配置图、土建设计图查对一致等。
2.5负责相关图纸发放和登记，并依据会审结果汇总整理出书面审查汇报。关键内容包含；工程项目名称、存在问题（注明图别、图号、必需时附图说明）、修改完善设计提议及要求设计、建设单位给予回复其它事项。

四、内容：

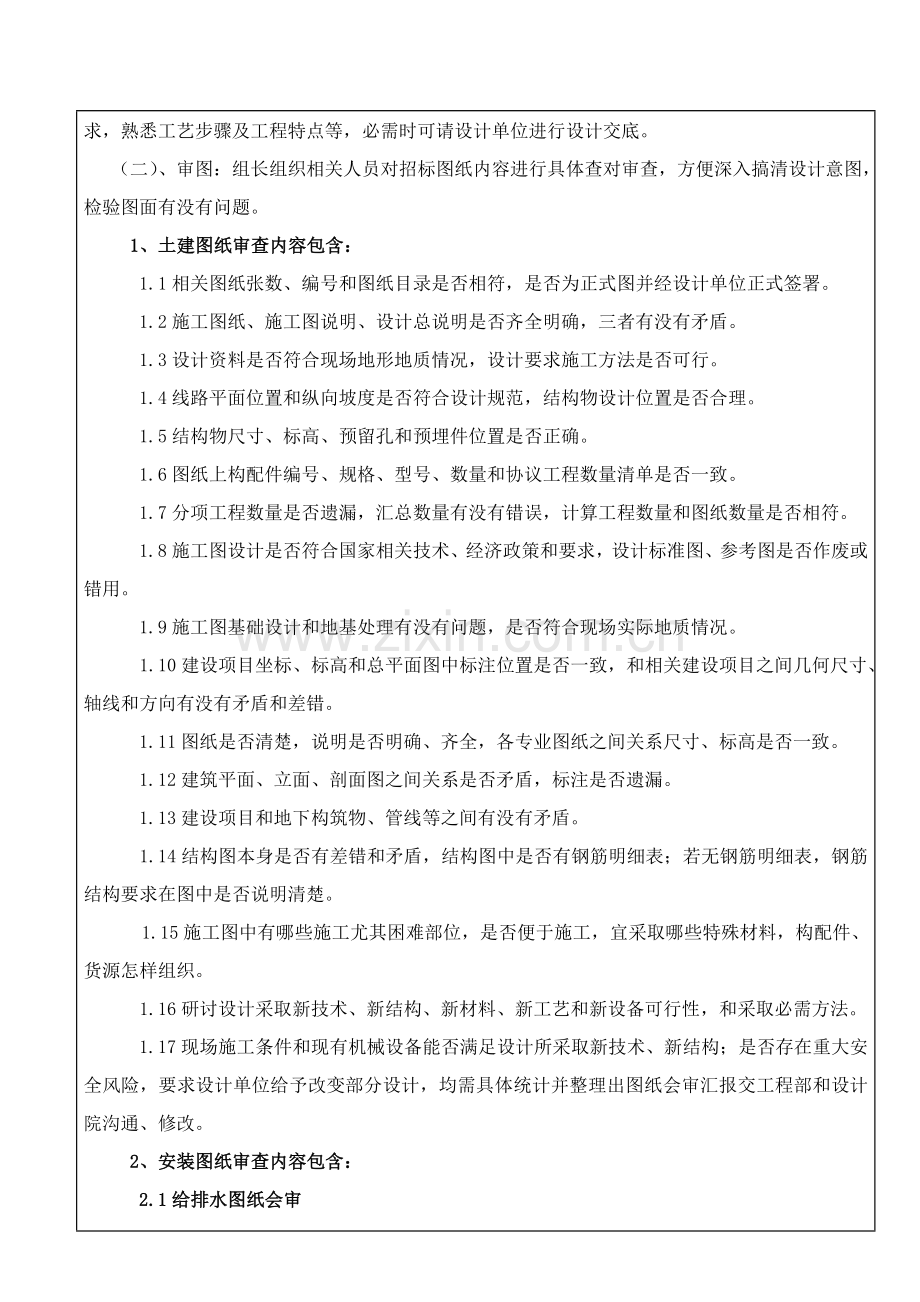

（一）、熟图：图纸会审小组组员在领到图纸后必需先认真学习，搞清设计意图及技术标准要求，熟悉工艺步骤及工程特点等，必需时可请设计单位进行设计交底。
（二）、审图：组长组织相关人员对招标图纸内容进行具体查对审查，方便深入搞清设计意图，检验图面有没有问题。
1、土建图纸审查内容包含：
1.1相关图纸张数、编号和图纸目录是否相符，是否为正式图并经设计单位正式签署。
1.2施工图纸、施工图说明、设计总说明是否齐全明确，三者有没有矛盾。
1.3设计资料是否符合现场地形地质情况，设计要求施工方法是否可行。
1.4线路平面位置和纵向坡度是否符合设计规范，结构物设计位置是否合理。
1.5结构物尺寸、标高、预留孔和预埋件位置是否正确。
1.6图纸上构配件编号、规格、型号、数量和协议工程数量清单是否一致。
1.7分项工程数量是否遗漏，汇总数量有没有错误，计算工程数量和图纸数量是否相符。
1.8施工图设计是否符合国家相关技术、经济政策和要求，设计标准图、参考图是否作废或错用。
1.9施工图基础设计和地基处理有没有问题，是否符合现场实际地质情况。
1.10建设项目坐标、标高和总平面图中标注位置是否一致，和相关建设项目之间几何尺寸、轴线和方向有没有矛盾和差错。
1.11图纸是否清楚，说明是否明确、齐全，各专业图纸之间关系尺寸、标高是否一致。
1.12建筑平面、立面、剖面图之间关系是否矛盾，标注是否遗漏。
1.13建设项目和地下构筑物、管线等之间有没有矛盾。
1.14结构图本身是否有差错和矛盾，结构图中是否有钢筋明细表；若无钢筋明细表，钢筋结构要求在图中是否说明清楚。
1.15施工图中有哪些施工尤其困难部位，是否便于施工，宜采取哪些特殊材料，构配件、货源怎样组织。
1.16研讨设计采取新技术、新结构、新材料、新工艺和新设备可行性，和采取必需方法。
1.17现场施工条件和现有机械设备能否满足设计所采取新技术、新结构；是否存在重大安全风险，要求设计单位给予改变部分设计，均需具体统计并整理出图纸会审汇报交工程部和设计院沟通、修改。
2、安装图纸审查内容包含：
2.1给排水图纸会审
2.11总说明：
①设计说明应包含设计依据、设计范围，给排水、消防各个系统扼要叙述，管材及接口、阀门及阀件、管道铺设、管道试压、防腐油漆、管道及设备保温等内容。
②关键设备、材料表中水泵、水处理设备、水加热设备、冷却塔、消防设施、卫生器具等造型是否安全合理。
③管道、设备防隔振、消声、防水锤、防膨胀、防伸缩沉降、防污染、防露、防冻、放气泄水、固定、保温、检验、维护等是否采取有效合理方法。
④是否按消防规范要求设置了对应消防栓、自动喷水灭火、气体灭火、水喷雾灭火、灭火器等系统和设施，消防水量计算是否合理。
⑤是否选择了淘汰产品。
2.12给排水平面图
①生活水池、水箱是否为独立结构型式。
②给水管道和水加热设备及可能引发回流卫生设备连接是否有预防回流污染方法。
③生活给水泵房位置是否避开了有防振或有平静要求房间。水泵机组，吸、压水管支架及机房墙体顶板是否采取了隔振或消声方法。
④有没有厕所。盥洗室部署在餐厅、食品加工、仪器储存及变配电等有严格卫生要求用房上层。
⑤地下污水泵井是否设置密封井盖和通气管。
⑥选择水加热设备及其部署、铺设是否考虑了检修要求。
⑦管道部署、铺设是否满足规范要求。
2.13水消防、人防部分平面图
①建筑物内不一样用房或公共场所灭火设施选择是否合适，有没有遗漏地方。
②消防水池、高位水箱及消防水泵房是否满足规范要求。
③消火栓及自动喷洒头、水泵接合器部署是否满足规范要求。
④需要水幕分区或配合防火卷帘分区处是否按规范要求设置了对应水幕设施。
⑤消防电梯是否设置了排水设施。
⑥严寒地域。无采暖地下车库有结冻可能水消防管道是否有合理可行防冻方法。
⑦灭火器造型和部署是否满足规范要求。
⑧当有些人防地下室时，给排水设计应符合人防设计相关规范及当地人防主管部门要求。
2.14总平面图
①消防专用或生活共用室外给水管是否按规范要求连成环状管网。室外消防栓、水泵接合器部署是否符合规范要求。
②入市政污水、雨水管接合井管径、标高是否适宜。
③化粪池、污水池等和埋地生活用水储水池距离是否大于10m。当不满足时，是否采取了预防污染生活用水储水池水质有效方法。
2.15系统图
（1）给水系统
①高层、低层建筑给水区是否符合规范要求，最不利用水处水压能否得到确保。
②给水管道连接是否存在回流污染问题。
③水池、水箱至生活饮用水点供水管上是否按要求采取了安全可靠一次防污染方法。
④按要求需设中水项目，是否设置了中水处理和供水系统，中水水量是否平衡。
（2）热水系统
①热水供水分区是否和给水分区一致，热水供水压力能否和冷水压力平衡，（单独使用冷水或热水者除外）。
②其中热水供给系统是否设置了有效循环系统，高层建筑热水系统采取减压阀分区时能否确保各区循环系统正常工作。
③公共浴室是否设有水温稳定和节水方法。
④系统上是否设有防膨胀泄压用安全阀，膨胀管（或膨胀罐），伸缩节，固定支架等附件。是否设有预防和减缓管道和设备结垢、锈蚀装置。
（3）排水系统
①排水系统是否采取了雨、污分流；雨水斗及其部署是否符合要求。
②污水立管底部排水横管连接是否满足规范要求，或采取单独出户方法。
③水管是否按规范要求设置通气管及检验口、清扫口。
（4）消防系统
①消防水池和屋顶消防水箱储水容积是否符合要求。当消防、生活适用水池、水箱时，有没有确保消防水量不被动用方法。
②消防满足规范要求：系统上是否有减压、泄压等安全使用和确保灭火效果方法。有没有消防水泵自检方法。
③消防水泵及增压设备是否满足规范要求。
④室内消防栓管网是否按规范要求连成环状。环状管网引入管是否不少于两根。管网上阀门部署是否满足规范要求。
⑤屋顶是否设试验用消火栓。自动喷水灭火系统各层末端是否设有终端放水试验装置。
⑥消防栓和自动喷水灭水系统管径是否合理。
⑦严寒地域、地下采暖车库是否采取干式或预作用自动喷水灭火系统。
⑧消防水泵接合器设置是否满足规范要求。
2.2电气图纸会审
（1）设计范围
①电气专业设计内容。
②依据设计深度要求应同时设计若有缺项，必需叙述原因。
③合作设计工程明确分工范围。
（2）负荷等级及电源
①电力负荷等级，应分别列出一级、二级负荷。
②外供电源回路数、电压等级，专用线或非专用线，低压供电是内部变压器还是公用变压器。
③自备发电机容量、开启方法。
（3）变配电所
①高、低压系统主结线形式及运行方法。
②继电保护装置种类及其选择标准、操作电源配置情况。
③应急电源和正常电源预防并列运行方法。
④计量方法：高供高量、高供低量、低供低量、集中电表，功率因数赔偿方法。
（4）线路铺设
①配电线路铺设方法，导线穿管要求、根数和管径选择。
②电线、电缆在金属线槽，电缆在桥架内铺设要求。
③配电线路穿越楼层、穿防火分区隔墙防火封堵、防火隔断要求，高层建筑电缆穿越变形缝铺设时防火方法。
④消防配电线路防火方法。
⑤爆炸和火灾危险环境线路铺设要求。
（5）设备安装
①变配电所变压器、高低压柜安装。
②照明控制开关、插座、灯具及配电箱选型、安装方法、安装高度，特殊场所电气设备防护等级要求。
③大型灯具安装要求。
（6）防雷
①建筑物防雷类别。
②建筑物防直击雷、防雷电波侵入、防雷击电磁脉冲方法。
③第一类防雷建筑物和GB50057-94　第2.0.3条四、五、六款所要求第二类防雷建筑物防雷电感应方法。
④防雷接闪器、引下线、接地装置材料和铺设要求。
⑤防雷接地电阻值要求。
（7）接地
①低压配电系统接地型式（TN-S、TN-C-S、TT、IT），接地装置电阻值要求。
②电源进线PE、PEN线反复接地要求。
③不间断电源输出端中性线、金属电缆桥架、电缆沟内金属支架及灯具距地面高度小于2.4米接地要求。
④弱电系统接地要求。
⑤总等电位、局部等电位设置要求。

（8）人防
①人防电力负荷等级，备用电源起源。
②配电线路铺设、穿越防护密闭墙处理要求。
③人防区域电源反复接地要求。
（9）火灾自动报警系统
①系统保护对象等级，消防控制室位置。
②消防联动、监控要求。
③火灾应急广播主、备用扩音机容量，和背景音乐广播关系；或火灾警报装置配置、安装方法。
④消防专用电话设置要求。
⑤系统设备安装位置，设备安装高度。
⑥消防控制、通讯和警报线路选型、铺设方法及防火方法。
（10）有线电视系统
①用户终端配置标准、输出电平值。
②线路选型、铺设方法。
③设备安装方法、高度。
（11）电话系统
①用户终端配置标准、电讯机房位置。
②线路选型、铺设方法。
③设备安装方法、安装高度。
（12）综合布线系统
①综合布线系统设计标准。
②楼层配线间、总配线间位置。
③线缆选型、铺设方法。
④设备选型、安装方法、安装高度。
（13）闭路监视电视系统
①闭路监视电视系统配置标准。
②线路选型、铺设方法。
③设备安装方法、安装高度。
（14）保安对讲系统
①对讲系统配置标准。
②线路选型、铺设方法。
③设备安装方法、高度。
（15）总体设计说明
①总用电量、电讯容量、电视终端容量等。
②电气线路铺设方法。
③电气线路、管沟和其它专业管线管沟并行、交叉时最小间距要求。
④ 电气线路在车道下铺设保护方法。
⑤室外水下照明、音乐喷泉水泵等配电安全保护接地要求。
⑥道路照明、庭院照明、泛光照明等室外照明管线选择、铺设和接地要求。
⑦电力电缆沟内支架接地要求。

3、相关设备图纸审查内容包含:
3.1总说明
①看图纸是否违反建设工程强制性标准和规范；
②是否违反专业规范、规程；
③看图纸设计深度是否不足；
④看图纸和其它专业是否有交叉冲突。
3.2机械设备图纸审查
①技术要求是否正确，合理。
②.选材是否正确，是否经济合理。
③所选结构是否安全、经济、可靠。
④技术特征表中各个设计参数是否正确、类别划分是否正确。
⑤安全附件是否齐全，选择、计算是否正确。
⑥总图、部件图、零件图之间装配关系等。
⑦设备设计功效是否和要求一致。
3.3电气设备图纸审查
①图纸张数、类别是否完整。
②图形符号是否符合相关规范要求。
③文字符号是否符合相关规范要求。
④项目代号是否正确，是否符合相关规范要求。
⑤绘图是否符合电气图通常规则。
⑥图纸所标参数是否正确。
⑦图纸设计功效是否和要求一致等。

4.景观图纸审查内容包含：
4.1施工图设计是否符合国家及地方相关规范和规程，尤其是编制深度是否达成要求；
4.2各专业设计之间是否存在相互矛盾，如竖向设计和综合管线、室内地坪、道路标高、室外隶属建筑物、构筑物之间是否矛盾；
4.3多种主材及设备如：花岗岩、道路砖、路牙、木材、自然石、灯具、室外家俱、喷头、水泵等是否合理选定；
4.4凉亭、花架等园林小品风格和整体环境是否协调，结构是否合理；
4.5多种节点结构是否需调整，水景有没有考虑防水等专题方法；
4.6假山、塑石风格、体量要求；
4.7室外家俱、灯具部署是否合理；
4.8原生植物和设计有没有矛盾，苗木品种是否适合当地生长，采购有没有困难；
4.9苗木色彩搭配、常绿树种和落叶树种搭配、针叶树种和阔叶树种搭配是否合理；不一样生长习性植物，栽植位置是否合理；
4.10植物竖向层次等各个界面配置是否丰富合理；
4.11不一样季节景观效果是否得到充足考虑；
4.12植物种栽季节和时间；
4.13喷灌能否满足绿化养护要求等。

（三）、资料员依据会审结果汇总整理出书面审查汇报并建立设计文件审核统计台帐。审查汇报关键内容应该包含；工程项目名称、存在问题（注明图别、图号、必需时附图说明）、修改完善设计提议及要求设计、建设单位给予回复其它事项。工程部负责落实会审会上提出问题处理意见、立案。
（四）、全部设计文件和图纸经审核确定有效能够使用，全部应该加盖“有效”章并立即交付使用。

五、附件
1.工程图纸审核步骤图
2.工程图纸会审签到表
3.工程图纸会审统计表
附件1：工程图纸会审（内部）会审步骤图
设计院提交图纸

招标领导小组副组长指定人接收图纸、核查图纸

部署阅图

召开会审会议，各单位提出阅图时发觉问题并讨论

招标领导小组副组长整理会审提出问题及处理意见，形成会审汇报
经图审小组审核有效图纸交付招标工作小组
招标工作小组落实会审提出问题处理意见
