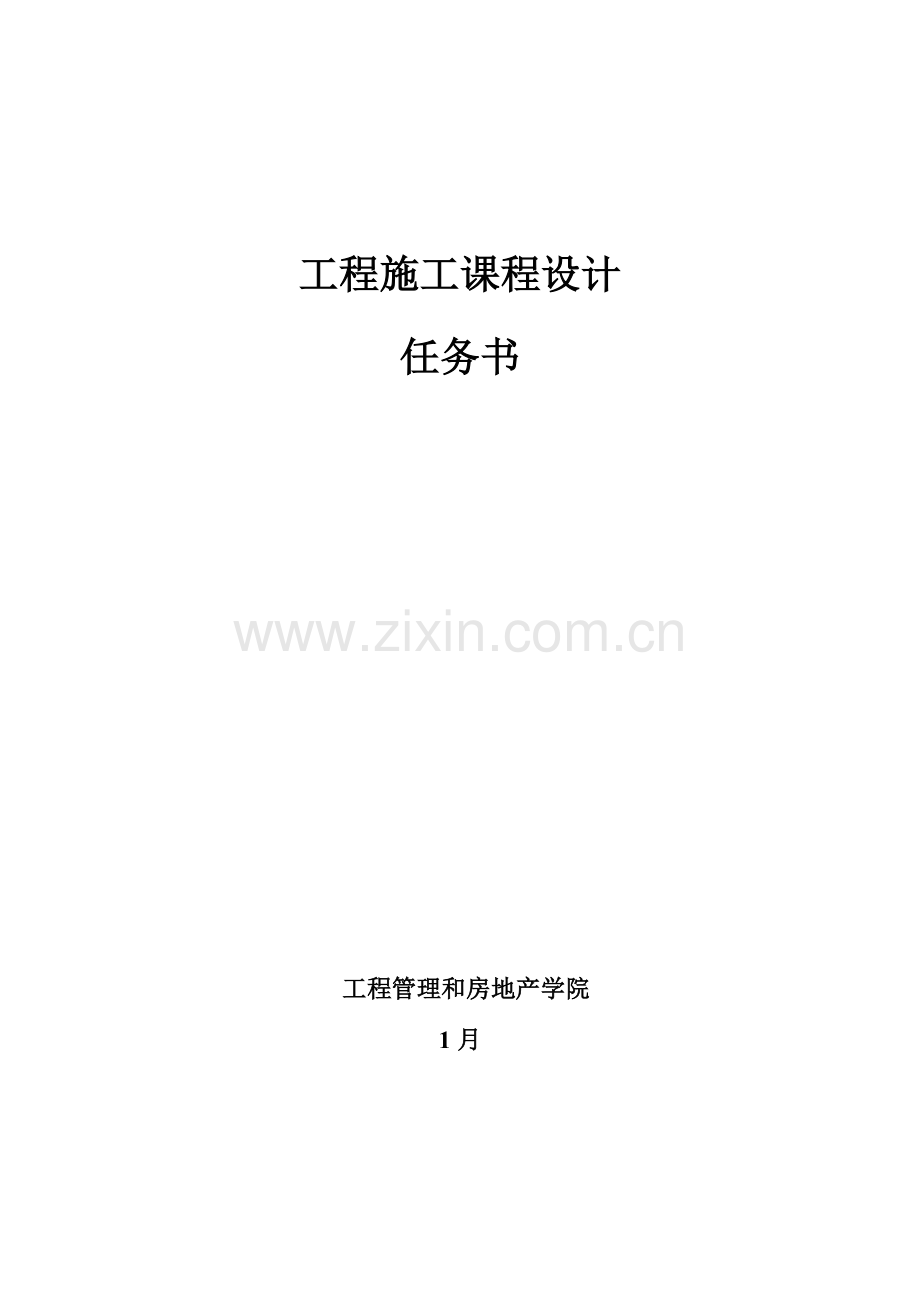

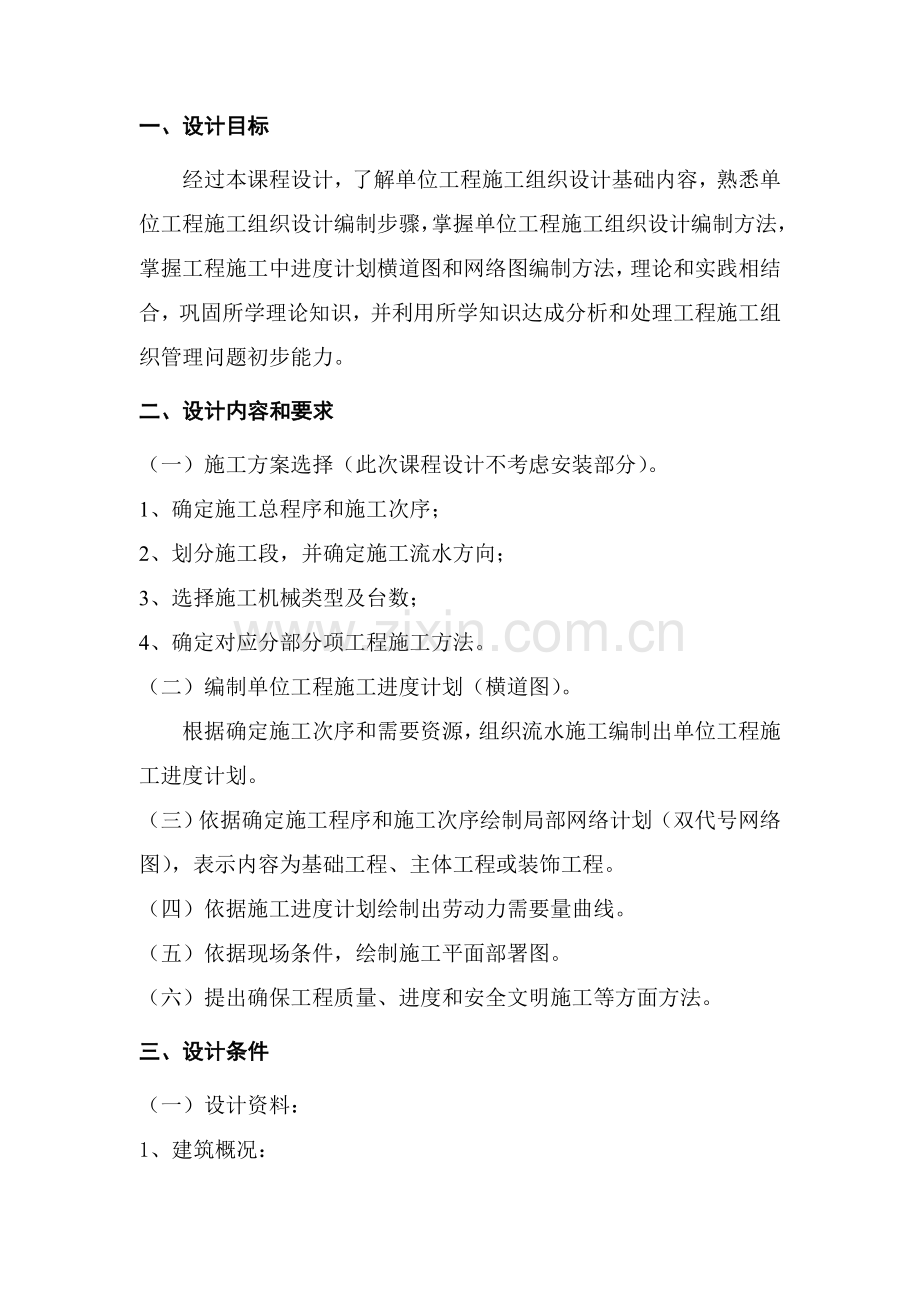

工程施工课程设计任务书工程管理和房地产学院1月一、设计目标经过本课程设计，了解单位工程施工组织设计基础内容，熟悉单位工程施工组织设计编制步骤，掌握单位工程施工组织设计编制方法，掌握工程施工中进度计划横道图和网络图编制方法，理论和实践相结合，巩固所学理论知识，并利用所学知识达成分析和处理工程施工组织管理问题初步能力。二、设计内容和要求（一）施工方案选择（此次课程设计不考虑安装部分）。1、确定施工总程序和施工次序；2、划分施工段，并确定施工流水方向；3、选择施工机械类型及台数；4、确定对应分部分项工程施工方法。（二）编制单位工程施工进度计划（横道图）。根据确定施工次序和需要资源，组织流水施工编制出单位工程施工进度计划。（三）依据确定施工程序和施工次序绘制局部网络计划（双代号网络图），表示内容为基础工程、主体工程或装饰工程。（四）依据施工进度计划绘制出劳动力需要量曲线。（五）依据现场条件，绘制施工平面部署图。（六）提出确保工程质量、进度和安全文明施工等方面方法。三、设计条件（一）设计资料：1、建筑概况：B5楼在某大学新校区学生宿舍区，为本科生学生宿舍。本工程建筑面积为4236.50m2，室内外高差为0.6m。内墙：采取混合砂浆粉刷墙面，楼梯间及走廊刷白色乳胶漆；卫生间、盥洗间墙面粘贴釉面砖；房间墙面批白色仿瓷涂料。外墙：外墙为240*60*10红色霹雳砖饰面，局部丙烯酸涂料饰面。楼地面：卫生间为200*300防滑地砖，其它楼地面均为600*600防滑地砖。顶棚：采取水泥砂浆粉刷顶棚，楼梯间及走廊刷白色乳胶漆；房间顶棚批白色仿瓷涂料。门窗：窗均采取塑钢窗；门依据位置及用途不一样分别采取木门、塑钢门、防火门。防水：阳台防水采取无机铝盐防水砂浆，卫生间地面采取聚氨酯防水涂料，屋面采取SBS改性沥青卷材防水。2、结构概况：本工程地基均采取天然地基, 地基基础设计等级为丙级。基础持力层为第三层土 (粉土)， 地基承载力特特征值为210KPa。结构形式为砖混结构，抗震设防烈度为七度，建筑物抗震设防类别为丙类。基础垫层混凝土强度等级为C15，0.00以下混凝土构件强度等级为C30，0.000以上构件混凝土强度等级为C20。墙体：0.00以下基础砌体采取M10水泥砂浆砌筑实心粘土砖，0.000+13.2m砌体采取M10混合砂浆砌筑KP1型多孔砖,+13.2m以上砌体采取M7.5混合砂浆砌筑KP1型多孔砖，墙厚均为240mm，卫生间墙体下部浇注150mm高和上部墙体等厚 C20素混凝土底脚。砌体施工质量控制等级为B级，根据设计及规范要求设置混凝土结构柱及圈、过梁。 楼顶板关键采取预应力空心板, 局部采取现浇混凝土板。3、安装概况： 生活给水系统：本工程给水由校区内给水管网直接供水。给水管道采取钢塑复合管，螺纹连接。排水系统：室内排水为合流排水，排水立管伸顶通气，污水排入室外污水管，在室外经化粪池处理后排入校区污水管网。消火栓系统：室内消防用水量15L/S，室外消防用水量为25L/S，室内外消防用水均由室外管网供给，消防管道采取热镀锌钢管，沟槽连接。采暖系统：采暖系统为双管上供上回同程系统，每个房间可独立调整，管道采取热镀锌钢管，丝扣连接。照明配电系统：本工程属于三级负荷供电，包含通常照明和应急照明。低压配电电压采取220/380V。采取三相五线制，电源由周围变电所引至。电视及信息系统：在每户房问内设四部信息插座。接地等电位联结和建筑物防雷：利用建筑物基础、底板钢筋组成自然接地作为电力、防雷和弱电系统共用接地体。接地电阻小于1欧姆。利用柱中不少于两根主筋通焊作引下线上焊避雷下焊接地体，各楼接地体就近和相邻建筑接地体可靠导通，建筑物各层外圈连梁内外侧两根主筋通圈焊接形成均压环，建筑物内多种金属管道及管顶于连梁内主筋就近可靠导通。桥架旁(内)上下贯通敷设一根TMY-60*6铜排接地地体(上端和避雷带连接，下端和接地体连接)作为竖向局部等电位联结板。（二）水文地质资料：本工程地下水稳定水位在自然地表下6.09.50米，绝对标高在91.2193.34米之间，绝对标高平均在92.76米。地下水关键为季节性降水补给，从每十二个月7月至10月上旬是丰水期，每十二个月12月至明年2月为枯水期，水位年改变幅度为l.5米。场地近35年最高水位约5.5米，历史最高水位为5.0米。本工程基底埋深小于3.0米，高于场地地下水，所以地下水对基坑开挖没有影响。没有显著地下水污染源；地下水对建筑材料没有腐蚀性。在场地内及其周围不存在对工程安全有影响诸如岩溶、滑坡、坍毁、塌陷、采空区、地面沉降、地裂等不良地质作用；也不存在埋藏河道、沟壑、防空洞、古墓、孤石等对工程不利埋藏物。（三）工期要求：工期为240日历天，3月1日开工建设。（四）质量要求：达成合格工程。（五）其它条件：1、预制构件：全部预制构件均在预制厂制作，用汽车运至工地指定地点；预制厂距工地10km。2、施工用水、电位置：拟建建筑西/南两侧道路上全部有满足施工需要水电管网，可考虑就近接通；施工用水、电单独设表进行计量。3、施工设备、材料：本工程由郑州市某建筑企业承建，全部施工用机械设备、材料均由施工单位自行供给，建筑材料及构件均可用汽车运入工地。4、气象条件：夏秋两季主导风向偏东，冬季北偏西。雨季为7、8、9三个月。四、分项工程名称及工程量：分项工程名称单位定额工日数量人工挖土方100m325.533.68基坑、室内回填土100m318.1823.01砖基础10m33.9057.97多孔砖（一砖）墙10m34.50130.78外墙双排钢管脚手架100m23.7530.62内墙脚手架100m22.6052.23基础混凝土垫层10m35.2012.90钢筋混凝土地圈梁10m3模版：12.30；钢筋：5.73混凝土：7.503.31现浇钢筋混凝土结构柱10m3模版：15.50；钢筋：8.47混凝土：15.4018.38钢筋混凝土圈梁10m3模版：13.04；钢筋：5.73混凝土：12.5019.08现浇钢筋混凝土平板(10cm)10m3模版：20.81；钢筋：6.00混凝土：4.409.00现浇钢筋混凝土楼梯10m2模版：6.53；钢筋：1.03混凝土：3.6121.76现浇钢筋混凝土过梁10m3模版：32.49；钢筋：10.00混凝土：15.805.44先张法预应力空心板L4m10m3148620.57空心板灌缝10m36.520.57其它零星混凝土构件10m37.196.44单扇有亮胶合木门安装100m228.172.65成品塑钢推拉窗安装100m225.006.66成品塑钢纱扇安装100m24.202.45铁栏杆带木扶手1.1m10m0.6340.21地面混凝土垫层（无筋）10m34.335.08现浇水泥珍珠岩1:8屋面保温层10m38.806.40高聚物改性沥青卷材屋面(热溶)4mm厚100m22.007.41防水砂浆屋面 2cm厚100m24.586.48屋面广场砖 100*100*10100m227.806.48室内地板砖铺贴600*600*10100m216.6640.18外墙1:2水泥砂浆粉刷 15+5100m28.6935.12外墙贴240*60*10面砖100m230.8428.12外墙涂料100m22.747.00混合砂浆粉刷顶棚100m29.5040.18混合砂浆粉刷内墙100m28.0257.75888 仿瓷涂料 内墙面100m22.2357.75888 仿瓷涂料 顶棚面100m22.3740.18单层木门油漆 底油一遍 调和漆两遍100m212.102.65其它工程安装工程五、现场临时设施：临时设施名称单位每间面积m2需要量(间)混凝土搅拌机棚间301水泥库间301木工车间间302钢筋加工车间间302水电操作间间302工具、材料库间302业主办公室间182监理办公室间182施工单位办公室间185工人饮水、休息室间181会议室间302卫生间间182注：职员宿舍和食堂另行选择地点建设，此次课程设计平面部署时不考虑；材料及构、配件堆放自行确定。六、施工平面图图例：请参见图1及相关教材和资料。七、附设计图纸：建筑总平面图、建筑物平面图、立面图及剖面图。八、课程设计关键参考资料：（一）建筑施工教材；（二）建筑施工手册；（三）建筑工程施工质量验收规范；（四）河南省建设工程工程量清单综合单价；（五）相关标准图集。九、设计结果（一）设计说明书一本（A4），内容包含工程概况、施工方案选择、流水参数计算过程、和确保工程质量、进度和安全文明施工等方面方法，并附有必需简图；（二）单位工程施工进度计划（横道图）及劳动力需要量曲线一张（A3）；（三）局部双代号网络图一张（A4）；（四）施工平面部署图一张（A4）。 临时房屋 临时露天堆场临时围墙 砂堆建筑工地界线混凝土搅拌机施工用临时道路灰浆搅拌机灰池砖堆构件堆场消防栓临时排水管 P P临时低压线路 V V临时给水管线 S S井架图 1
