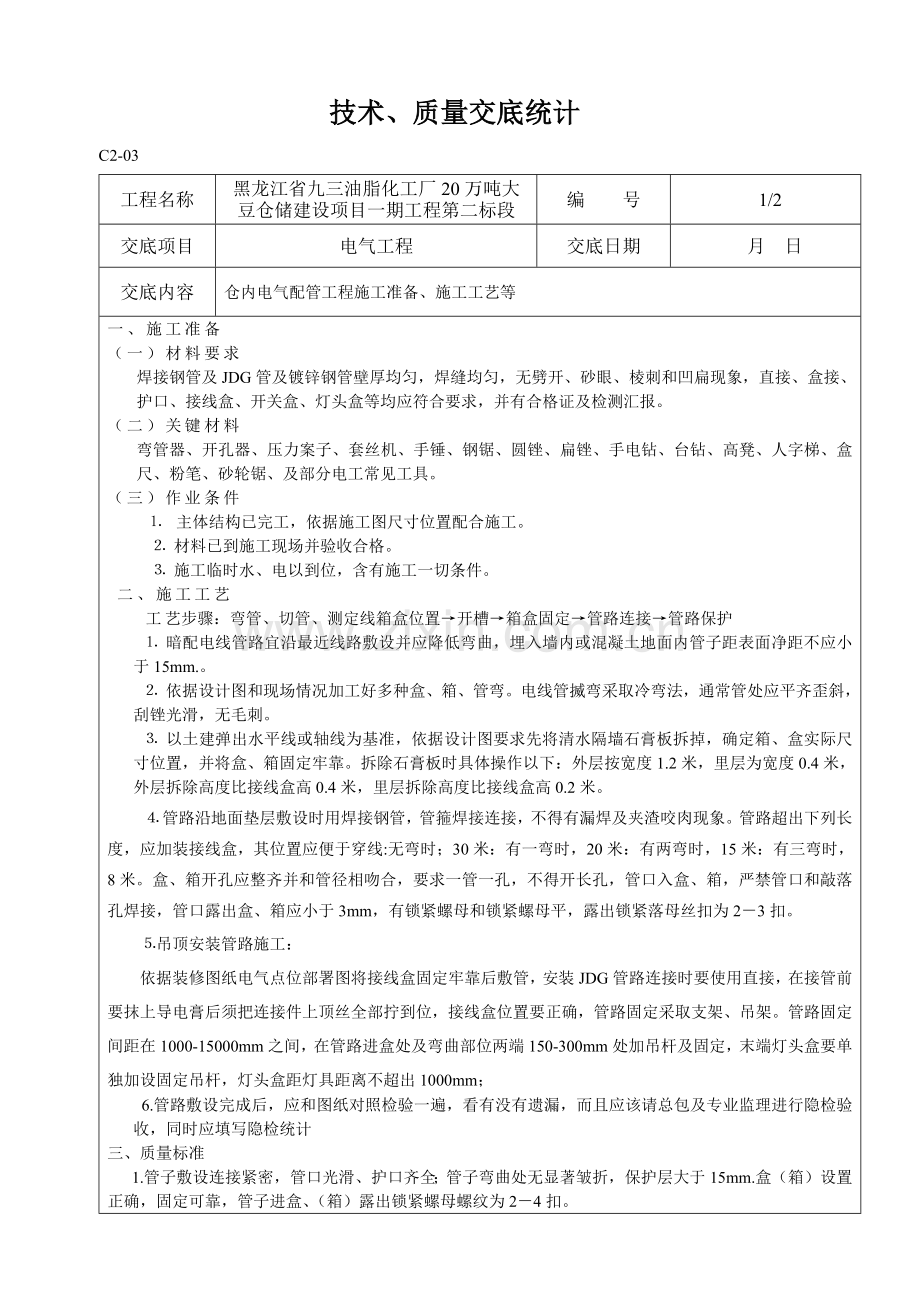

技术、质量交底统计
C2-03
工程名称
黑龙江省九三油脂化工厂20万吨大豆仓储建设项目一期工程第二标段
编 号
1/2
交底项目
电气工程
交底日期
月 日
交底内容
仓内电气配管工程施工准备、施工工艺等
一、施工准备
（一）材料要求
焊接钢管及JDG管及镀锌钢管壁厚均匀，焊缝均匀，无劈开、砂眼、棱刺和凹扁现象，直接、盒接、护口、接线盒、开关盒、灯头盒等均应符合要求，并有合格证及检测汇报。
（二）关键材料
弯管器、开孔器、压力案子、套丝机、手锤、钢锯、圆锉、扁锉、手电钻、台钻、高凳、人字梯、盒尺、粉笔、砂轮锯、及部分电工常见工具。
（三）作业条件
⒈ 主体结构已完工，依据施工图尺寸位置配合施工。
⒉ 材料已到施工现场并验收合格。
⒊ 施工临时水、电以到位，含有施工一切条件。
二、施工工艺
工艺步骤：弯管、切管、测定线箱盒位置→开槽→箱盒固定→管路连接→管路保护
⒈ 暗配电线管路宜沿最近线路敷设并应降低弯曲，埋入墙内或混凝土地面内管子距表面净距不应小于15mm.。
⒉ 依据设计图和现场情况加工好多种盒、箱、管弯。电线管揻弯采取冷弯法，通常管处应平齐歪斜，刮锉光滑，无毛刺。
⒊ 以土建弹出水平线或轴线为基准，依据设计图要求先将清水隔墙石膏板拆掉，确定箱、盒实际尺寸位置，并将盒、箱固定牢靠。拆除石膏板时具体操作以下：外层按宽度1.2米，里层为宽度0.4米，外层拆除高度比接线盒高0.4米，里层拆除高度比接线盒高0.2米。
⒋管路沿地面垫层敷设时用焊接钢管，管箍焊接连接，不得有漏焊及夹渣咬肉现象。管路超出下列长度，应加装接线盒，其位置应便于穿线:无弯时；30米：有一弯时，20米：有两弯时，15米：有三弯时，8米。盒、箱开孔应整齐并和管径相吻合，要求一管一孔，不得开长孔，管口入盒、箱，严禁管口和敲落孔焊接，管口露出盒、箱应小于3mm，有锁紧螺母和锁紧螺母平，露出锁紧落母丝扣为2－3扣。
⒌吊顶安装管路施工：
依据装修图纸电气点位部署图将接线盒固定牢靠后敷管，安装JDG管路连接时要使用直接，在接管前要抹上导电膏后须把连接件上顶丝全部拧到位，接线盒位置要正确，管路固定采取支架、吊架。管路固定间距在1000-15000mm之间，在管路进盒处及弯曲部位两端150-300mm处加吊杆及固定，末端灯头盒要单独加设固定吊杆，灯头盒距灯具距离不超出1000mm；
6.管路敷设完成后，应和图纸对照检验一遍，看有没有遗漏，而且应该请总包及专业监理进行隐检验收，同时应填写隐检统计
三、质量标准
1.管子敷设连接紧密，管口光滑、护口齐全；管子弯曲处无显著皱折，保护层大于15mm.盒（箱）设置正确，固定可靠，管子进盒、（箱）露出锁紧螺母螺纹为2－4扣。

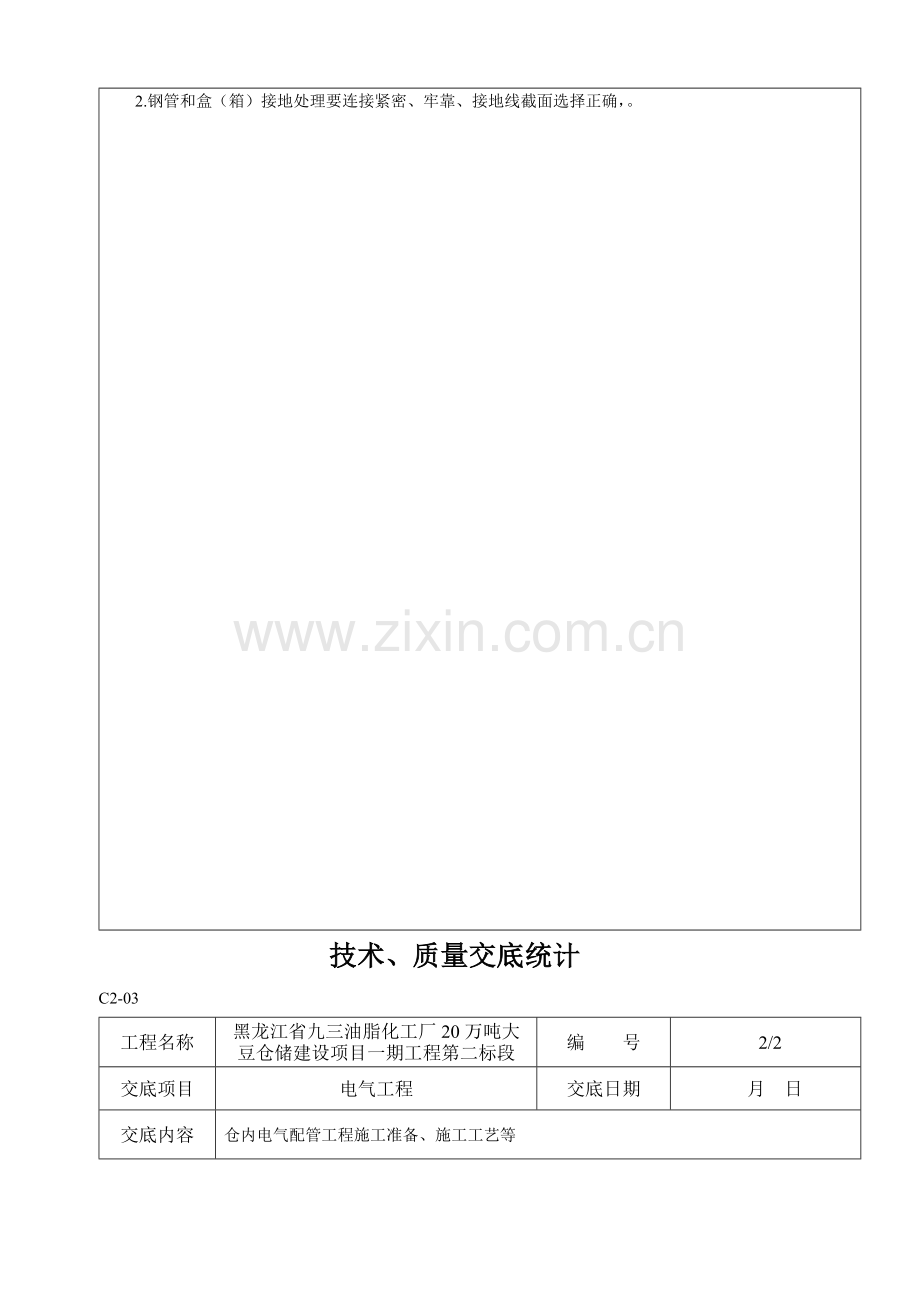

2.钢管和盒（箱）接地处理要连接紧密、牢靠、接地线截面选择正确，。
技术、质量交底统计
C2-03
工程名称
黑龙江省九三油脂化工厂20万吨大豆仓储建设项目一期工程第二标段
编 号
2/2
交底项目
电气工程
交底日期
月 日
交底内容
仓内电气配管工程施工准备、施工工艺等
3.充许偏差项目
充 许 偏 差 项 目

项目
弯曲半径或充许偏差
1
管子最小弯曲半径
配管种类及管径
暗（明）mm
≥6D
暗（明）mm
≥6D
暗（明）mm
≥6D
2
管子弯曲处弯扁度
≤0.1D
3
明配管固定点间距
管子直径（mm）
15～20
30mm
25～32
40mm
40～50
50mm
65～100
60mm
4
明配管水平、垂直敷设任意2m段内
平直度
3 mm
垂直
3 mm
四、成品保护
1.在管路敷设或配合预留过程中，立即将敞开用管堵进行封口。
2.注意保护其它工种成品。
五、注意事项
（1）配管时必需首先检验管子是否通畅。
（2）管子锯断管后应立即锉口，把管口锉平齐，去掉毛刺无拉手后再配管。
（3）暗配管路打完垫层后能上人时应立即扫管，发觉有堵实管路时应立即修复。
（4）地线跨接应牢靠、可靠无遗漏。
六、文明施工及安全
1）施工中戴好安全帽，系好下额带；严禁酒后上岗；剔槽时戴好防护用具，注意安全。
2）施工时，严禁嬉戏、打闹。
3）安全生产，文明施工，做到工完、料净、场清。

接收人： 交底人：
技术、质量交底统计
C2-03
工程名称
黑龙江省九三油脂化工厂20万吨大豆仓储建设项目一期工程第二标段
编 号

交底项目
电气工程
交底日期
月 日
交底内容
室内热镀锌金属线槽安装施工准备、施工工艺等
一、施工准备
（一）作业条件
⒈充足熟练图纸，切实领会设计要求。
⒉依据图纸及技术交底要求准备对应技术图集及技术质料。
⒊土建工程全部结束且预留孔洞，预埋件均符合设计图纸要求。
（二）材料要求
⒈线槽规格、型号必需符合设计图纸要求：并应有产品合格证书及出厂检验汇报，且线槽实物钢板厚度必需符合规范要求。
⒉热浸锌线槽镀锌层表面应均匀、无毛刺、过烧、伤痕、局部未镀锌等缺点，桥架焊缝表面均匀、无漏焊、裂纹、烧伤等缺点。
（三）关键机具
电锤、电钻、钢卷尺、扳手、粉线袋、高凳、人字梯子、四方架、切割机、运石机、磨光机及电工常见工具等。
二、施工工艺
工艺步骤
划线定位…固定件安装…线槽支撑架安装…线槽桥架安装…接地保护
⒈ 依据图纸要求位置，线干线后支线，确定并标出支撑物具体位置。
⒉ 用直径大于Φ8mm螺栓在划定位置预埋。结构预板下吊装支架用膨胀栓固定。
⒊ 钢结构地方将支架直接焊在钢结构上（及公共支架）。
⒋ 线槽桥架安装。⒌ 跨接地线连接。
三、质量要求
⒈ 线槽水平敷设时，支撑跨距通常为1.5米～3米，垂直敷设时，固定间距小于2米。
⒉ 线槽穿过墙及楼板时，应采取防火隔离方法。
⒊ 直线段线槽超出30米时，应采取伸缩连接板：跨接伸缩缝应设置伸缩或伸缩板。
⒋ 线槽跨接地线不应小于16mm2铜辫子线，且全长大于两处和接地干线连接。
四、成品保护
⒈线槽安装时注意保护其它工种成品。
⒉其它工种施工时应注意不要损坏、污染己做好金属线槽。
五、安全、文明施工注意事项
⒈线槽安装施工时，其下方不应有些人停留。进入施工现场应戴好安全帽，系好下腭带。
⒉使用人字梯必需坚固，距梯腿40～60㎝处应设防滑绳，使用单梯下端应有些人扶梯。
⒊使用电动工具要有可靠保护接地方法。打眼时，要戴好防护眼镜，工作地点下不得站人。
⒋高空作业时系好安全带。⒌完工后做到工完、料净、场地请。
接收人： 交底人：
技术、质量交底统计
C2-03
工程名称
黑龙江省九三油脂化工厂20万吨大豆仓储建设项目一期工程第二标段
编 号
1/5
交底项目
电气工程
交底日期
月 日
交底内容
室内照明配电箱安装施工准备、施工工艺等
一、施工准备
一）、材料准备
⒈配电箱应有出厂合格证、生产许可证和试验统计，应由〝CCC〞认证书及证书复印件。
⒉每台配电箱应含有本箱系统图。
⒊外观检验；箱体应有一定机械强度，外表油漆无脱落、平整无损坏。
⒋开箱检验；箱内各类电器安装应牢靠，导线排列应整齐，压接应牢靠。
二）机具准备
钢卷尺、手锤、簪子、钢锯、铅笔、水平尺、方炽、线坠、剥线钳、压线钳、液压开孔器、锡锅、细条、焊锡膏、电工常见工具。
三）、作业条件
⒈图纸以到位并以会审图纸完成，施工方案、技术交底已完成。
⒉材料以到场并检收合格，土建工程墙体抹灰已完成
⒊施工临时水、电以到位，具体施工一切条件。
二）、施工工艺
⒈按图纸所表示位置及标高弹线定位；
⒉安装箱体，按进线钢管位置将箱体打眼，然后按土建结构砌筑预留在墙体上配电箱位置将将箱体用高标号水泥固定，然后用螺接和锁母将管路锁紧在箱体上，而且将接地线安装牢靠。
⒊将箱内杂物清理洁净，带好护口才能安装箱内盘芯。
⒋剥削导线，分清相序压接导线，多股导线涮锡后压接接线鼻子，分清相序接线。
⒌箱内闸具位置应和支路相序对应，卡片框内应标明回路编号。
⒍摇测绝缘电阻应符合规范要求，并做好统计。
三）、质量要求
⒈箱、盘内配线应整齐，线路必需绕够箱、柜、半周，无纹接现象。导线压接、连接紧密，不伤线芯，不停股。防松垫圈等零部件齐全。
⒉箱内零线和保护地线应必需分清类别压接在各自汇流排上，并标识清楚。
其它应符合《建筑电气工程施工质量验收规范》（GB5030-）及设计要求。
四、成品保护
⒈配电箱安装完成后，应采取保护方法，避免土建刮腻子、刷油漆时应用胶布或报纸遮盖避免污染箱体。
⒉盘面箱门安装时，应注意保护墙面整齐。安装完成后锁好箱门，以防箱内电器、仪表损坏或被盗。
五、安全、文明施工
⒈施工时，戴好安全帽。严禁工作时间嬉戏、打闹。严禁酒后上岗施工。
⒉高空作业时系好安全带。完工后做到工完、料净、场地清。
接收人： 交底人：
技术、质量交底统计
C2-03
工程名称
黑龙江省九三油脂化工厂20万吨大豆仓储建设项目一期工程第二标段
编 号
2/5
交底项目
电气工程
交底日期
月 日
交底内容
室内管路配线施工准备、施工工艺等
一、施工准备
1、技术准备
1.1准备施工机具、材料；
1.2确定施工方法，编制施工技术方法；
1.3施工前要认真听取工程技术人员技术交底，搞清技术要求，技术标准和施工方法；
2.材料准备
2.1绝缘导线：导线型号、规格必需符合设计要求，并有产品出厂合格证及检验汇报；
2.2钢丝或镀锌铁丝应顺直无死弯、扭曲等现象，并含有对应机械拉力；
2.3护口：应依据管径大小选择对应规格护口；
2.4焊锡：应选择185--260度低熔点焊锡；
2.5焊剂：专用焊接膏或松香酒精溶液；
2.6辅助材料：塑料胶带、塑料带、绝缘胶布、布条、滑石粉；
3.关键机具
3.1钢丝钳、尖嘴钳、剥线钳；
3.2锡锅、喷灯；
3.3多种规格一字、十字改锥、电工刀、万用电表、摇表；；
3.4绝缘手套、工具袋、高凳、人字梯等；
4.作业条件
4.1配管工程安装工程已施工完成；
4.2高层建筑中强电竖井、弱电竖井配管及线槽以安装完成；
4.3工程配管、灯具位置、开关、插座位置已施工完成；
二、质量关键点
1.在施工中存在护口遗漏、脱落、破损及管径不符等现象，应立即补齐或更换；
2.铜导线连接时，导线缠绕圈数不足5圈或未按工艺要求连接接头均应拆除重新连接安装；
3.导线接头处焊锡不饱满，出现虚焊、夹渣现象，焊锡温度要合适，涮锡要均匀，涮锡后立即将焊剂清除洁净，保持接头部位洁净；
4.导线线芯受损是因为用力过猛或剥线钳使用不妥而造成，剥线时应依据线径选择对应刀口；
5.接头部位包缠不平整、不严密，应按工艺要求重新进行包缠；
6.线路绝缘电阻值偏低，管路内线路绝缘层或接头包扎处受损、受潮等现象造成绝缘电阻值偏低，应修复或更换导线；
三、施工工艺
1.工艺步骤
选择导线→扫管→穿带线→放线、断线→导线和带线绑扎→管口带护口→导线连接 →线路绝缘遥测
2.操作工艺
2.1选择导线
2.1.1应依据设计图纸要求选择导线；
2.1.2相线、中线及保护地线线皮颜色应按规范要求加以区分；
技术、质量交底统计
C2-03
工程名称
黑龙江省九三油脂化工厂20万吨大豆仓储建设项目一期工程第二标段
编 号
3/5
交底项目
电气工程
交底日期
月 日
交底内容
室内管路配线施工准备、施工工艺等
2.2扫管
2.2.1清扫管路目标是清除管路中灰尘、泥水及杂物等；
2.2.2清扫管路方法：将布条两端牢靠绑扎在带线上，从管一端拉向另一端，以将管内杂物及泥水除净为目标；
3.穿带线
3.1穿带线目标是作为电线牵引线；
3.2先将钢丝或铁丝一端馈头弯回不封死，然后穿入钢管内，边穿边顺直，如一头不能穿到另一头，就从另一头以一样方法穿入，然后再搅动钢丝或铁丝，当两边钢丝或铁丝绞在一起后，从另一头抽出，将管路穿通；
4.放线及断线
4.1放线前应依据施工图对导线规格、型号进行查对，并用对应电压等级摇表进行通断遥测；放线时导线应置于放线架上；
4.2剪断导线时，导线予留长度应按下列情况予留：
4.2.1接线盒、开关盒、插座盒及灯头盒内导线予留长度应为150mm；
4.2.2配电箱内导线予留长度应为箱体周长二分之一；
5.导线和带线绑扎
5.1当导线根数较少时，如2-4根，可将导线前端绝缘层剥去，然后将线芯和带线绑扎牢靠，使绑扎处形成一个平滑锥型接头；
5.2当导线根数较多或导线截面较大时，可将导线前端绝缘层剥去，然后将线芯错位排列在带线上，用绑线绑扎牢靠，不要将线头作太粗太大，应使绑扎处形成一个平滑锥型接头，以降低穿管时阻力，便于穿线；
6.管内穿线
6.1穿线前应先检验各个管口护口是否齐全，如有遗漏或破损，应先补齐或更换；
6.2当管路较长或转弯较多时，要在穿线前向管内吹如适量滑石粉；
6.3穿线时两端工人应配合协调，一拉一送；
6.4穿线时应注意以下多个问题：
6.4.1同一回路导线必需穿入同一管内；
6.4.2不一样回路、不一样电压、交流和直流导线不得穿入同一管内，但下列情况除外：
标称电压为50V以下回路；
同一设备或同一设备控制回路和无特殊干扰要求控制回路；
同一花灯多个回路；
同类照明多个回路，但管内导线总根数不得超出8根；
7.导线连接
7.1导线连接应含有条件
7.1.1导线接头不能增加电阻值；
7.1.2受力导线不能降低原机械强度；
7.1.3导线接头不能降低原绝缘强度；
技术、质量交底统计
C2-03
工程名称
黑龙江省九三油脂化工厂20万吨大豆仓储建设项目一期工程第二标段
编 号
4/5
交底项目
电气工程
交底日期
月 日
交底内容
室内管路配线施工准备、施工工艺等
7.2削剥绝缘层使用工具及方法
7.2.1工具使用：因为多种导线截面、绝缘层薄厚程度、分层多少等不一样，使用工具也不尽一样，常见工含有电工刀、剥线钳，通常4mm2以下导线标准上使用剥线钳；
7.2.2剥线方法：
单层剥法：用剥线钳直接剥线；
分段剥法：通常适适用于多层绝缘导线剥削；
斜削法：用电工刀以45度角切入绝缘层，但不能伤及线芯；
7.3单芯导线直接连接
7.3.1绞结法：适适用于4平方及以下单芯线连接，俗称“鸡爪子”；
7.4单芯导线分支连接
7.4.1铰接法：适适用于4平方及以下单芯导线分支连接，用分支线路导线向干线上交叉，先打好一个圈节，然后最少缠绕5圈；
7.5导线焊接：用喷灯加热，把放在锡锅里焊锡加热熔化，加热时要掌握好温度，过高涮锡不饱满；过低涮锡不均匀。线头涮锡前先把线头放在酒精松香溶液里处理以下，方便于线头吃锡；
7.6导线接头包扎：接头涮锡冷却后，处理洁净污物即可包扎，现通常采取PVC塑料胶布包扎两层；
7.7线路检验及绝缘遥测
7.7.1线路检验包含接头、涮锡、包扎。全部完成后进行自检和互检，看是否符合设计要求、施工验收规范和质量评定标准要求。无误后在进行绝缘遥测；
7.7.2照明线路遥测通常选择500V，量程0～500ＭΩ摇表，通常照明线路绝缘摇测有以下两种情况：一、电器器具未安装前进行线路绝缘摇测；二、电气器具安装完成后在送电检验前摇测；不管何时摇测，必需分路、支路摇测，确定无误后再进行器具安装和送电试运行。
四、质量标准
１.主控项目
１.１导线规格，型号必需符合设计要求和国家标准要求；
１.２照明线路绝缘电阻大于０.５ＭΩ，动力线路绝缘电阻大于１ＭΩ。
２.通常项目
２.１管内穿线。盒箱内应清洁无杂物。护口齐全无脱落，导线排列整齐，并有合适余量，导线在管子内不应有接头，进入盒箱垂直管子上口穿线后密封处理良好，导线连接牢靠，包扎严密、绝缘良好、不能损伤线芯；
２.２保护地线，中性线截面选择正确，线色符合要求，连接牢靠可靠；
五、成品保护
１.穿线时不得污染设备和建筑物，应保持周围环境清洁。
２.使用高凳及其它工具时，应注意不得碰坏其它设备、门窗、墙面、地面等。
３.在接头做好包扎完后，应立即将结头密封在箱盒内，并封堵严密，以防污染。
４.穿线时不得遗漏带护口。

技术、质量交底统计
C2-03
工程名称
黑龙江省九三油脂化工厂20万吨大豆仓储建设项目一期工程第二标段
编 号
5/5
交底项目
电气工程
交底日期
月 日
交底内容
室内管路配线施工准备、施工工艺等

六、质量统计
1.多种绝缘导线产品合格证、检测汇报、３Ｃ认证。
2.绝缘导线敷设检验统计。
3.钢导管敷设检验统计、预检统计。
4.设计变更洽商统计、完工图。
5.绝缘接地电阻测试统计。
６.分项工程质量检验评定统计。

接收人： 交底人：

技术、质量交底统计
C2-03
工程名称
黑龙江省九三油脂化工厂20万吨大豆仓储建设项目一期工程第二标段
编 号

交底项目
电气工程
交底日期
月 日
交底内容
防雷及接地工程施工
屋顶采取Φ12镀锌圆钢明装避雷带，屋顶避雷带连接网格小于10mX10m或12mX8m利用建筑物柱内两根Φ16钢筋做防雷引下线，引下线间距小于18m，全部外墙引下线在室外地面下1m处引出一根40X4热镀锌扁钢，扁钢伸出室外，距外墙皮距离大于1m。并和地下层地板接地网连接。
室外接地焊接处均应刷沥青防腐；在室外地坪1.6m处预留接地电阻测试点。
2、接地极
本工程防雷接地、电气设备保护接地等共用同一接地极。接地极为建筑物基础底梁上上下两层钢筋中两根主筋通长焊接形成基础接地网，接地电阻小于1欧姆，实测不满足时在距地面下1.5米处增设人工接地体。
3、均压环安装
为预防侧击雷，在7层和10层利用梁内主筋焊接绕建筑物形成均压环，并将其和全部防雷引下线焊接，同时将45.5米及以上外墙上全部金属面金属构件、金属通风管、金属屋架等和均压环焊接形成电气通路。结构施工过程中，要按设计图纸要求，在指定位置设置预留接地点。
4、等电位联结安装
本工程设置总等电位联结，等电位板采取紫铜板。建筑物内保护干线、设备进线总管、铠装电缆金属外皮等均进行等电位联结。建筑物等电位联结干线从和接地装置有不少于2处直接连接接地干线或总等电位箱引出，等电位连接线采取BV-1X25mm2PC32，等电位连接均采取等电位卡子，严禁在金属管道上焊接。等电位联结干线将局部等电位箱间连接线形成环形网路，环形网路应就近和等电位联结干线或局部等电位箱连接。支线间不能串联连接。等电位联结干线线路最小许可截面符合下表要求：
材料
截 面（mm2）
干线
支线
铜
16
6
钢
50
16
卫生间采取局部等电位连接，从合适地方引出两根大于Φ16结构钢筋至局部等电位箱（LEB），将卫生间内全部金属管道、金属构件等用BV4mm2多股软铜线连接到局部等电位联结端子箱（LEB），本连接采取放射式。
5、 电气竖井内明敷1根40X4镀锌扁钢作为电缆桥架两点接地、电缆保护管路接地、等电位联结干线。
6、 工艺步骤
施工准备
测试
配合预埋
底板连接
主筋引上
避雷网安装

7、施工准备:
依据设计要求统计材料及使用设备进场
8、配合预埋:
依据设计图纸进行施工。
技术、质量交底统计
C2-03
工程名称
黑龙江省九三油脂化工厂20万吨大豆仓储建设项目一期工程第二标段
编 号

交底项目
电气工程
交底日期
月 日
交底内容
防雷及接地工程施工
9、主筋引上:
（1) 应依据设计图纸进行施工。
（2) 主筋引上设有测量接地电阻而预备断接卡子,(采取暗含装入,同时加盖,并做好接地标识)按要求设置断接卡子或测试点引地线；
（3) 引上主筋应有显著标识，依据设计要求，45米以上各层门窗全部设有可靠接地，焊接符合施工规范要求；
（4) 依据设计要求主筋引上屋面上，接地线用Φ12圆钢引出屋面0.5米,便于避雷网连接；
（5) 全部接地体(线)焊接处焊缝应饱满,并有足够机械强度,不得有夹渣、咬肉、裂纹、虚焊、气孔等缺点。焊接处药皮敲净；
10、接地干线安装；
（1）接地干线加阻燃热宿塑料套管保护，跨越伸缩缝时，应做煨管赔偿；
（2）接地干线穿越门口时应加套管保护敷设于地面内（做地面以前埋好），严禁明敷穿过门口；
（3）接地干线距地面200MM，距墙面大于10MM，支架采取WX-01电车绝缘子固定,支架间水平直线距离为1米,垂直部分为1.5米,转弯距离为0.3米；
（4）接地干线在墙角处、拐弯处须拐活弯（圆角弯），不得拐死玩；
（5）接地干线敷设应平直，水平度及垂直度许可偏差2/1000MM,但全长不得超出10MM；
（6）转弯处接地干线弯曲半径不得小于扁铁厚度二倍；
a、在安装时,接地母排先顺直,不能出现弯曲；
b、水平距离为1M，转角处不得大于0.3M；
c、在墙面刮白前，依据设计标高尺寸来弹线定位,然后用¢8膨胀螺栓固定WX-01电气绝缘子，绝缘子安装完成后
d、接地母排偏差,每两米段小于2/1000,但全长小于10mm；
e、接地母线和母线连接为宽度2倍,四个棱边焊接牢靠；
f、接地母线焊缝应饱满,无裂缝现象。

11、均压环安装
为预防侧击雷，在43.3米处（即十层顶板）处，利用梁内主筋焊接绕建筑物形成均压环，并将其和全部防雷引下线焊接，同时将45米及以上外墙上全部金属面及金属构件等和均压环焊接形成电气通路。结构施工过程中，要按设计图纸要求，在指定位置设置预留接地点。
技术、质量交底统计
C2-03
工程名称
黑龙江省九三油脂化工厂20万吨大豆仓储建设项目一期工程第二标段
编 号

交底项目
电气工程
交底日期
月 日
交底内容
防雷及接地工程施工
12、屋面避雷带安装
（1） 支架制作：
1)女儿墙支架制作
a、支架用电锤打眼用水泥浇筑，灰浆饱满，横平竖直；
b、 埋入女儿墙内支架不少于80mm，全部支架必需牢靠，能承受大于49N（5kg）拉拔力；

c、 螺栓固定采取ф6不锈钢螺栓，加平垫、弹簧垫；
d、支架顶部距女儿墙表面100mm，支架安装间距为1.5m，转角处小于0.3M，各间距部署均匀。
（2） 屋面避雷带安装：
a、 热镀锌扁钢在安装时先顺直，采取木方敲打；
b、镀锌扁钢按图纸要求敷设；
c、镀锌扁钢暗敷设在保温层内；
d、屋面避雷带连接网格小于10mX10m或12mX8m，扁钢和扁钢搭接处可靠焊接连通。
（3）女儿墙避雷带安装
a、镀锌圆钢在安装前要调直，采取木方敲打；
b、镀锌圆钢采取卡接固定在避雷支架上，卡子固定牢靠；
c、拐弯处不得小于900，弯曲半径不得小于圆钢直径10倍。
d、避雷线要平直、牢靠，不得有高低起伏和弯曲现象，安装高度一致，平直度每2m检验段偏差不得大于3/1000，但全长不得超出10mm。
13、质量标准
（1）确保项目：接地装置接地电阻值必需符合设计要求。
（2）基础项目：避雷带及防雷引下线位置正确，固定牢靠，防腐良好。固定点间距均匀，防雷引下线保护管固定牢靠。接地装置正确、连接牢靠，埋设深度距地面大于0.6m。
14、成品保护
（1）防雷及接地工程应配合土建施工同时进行，相互配合作好成品保护工作
（2）防雷及接地材料要妥善保管，预防丢失。
（3）安装好避雷带、引下线严禁作为吊装，攀登受力点。
（4）其它工种在挖土方时，注意不要损坏接地体。
15、注意事项
（1）需同土建查对最终室外地面标高，确定接地体埋设深度。
（2）室外施工注意天气改变，雷雨天气不可施工。
（3）敷设完接地体土沟回填土不应夹有石块、建筑材料或垃圾等。
接收人： 交底人：
