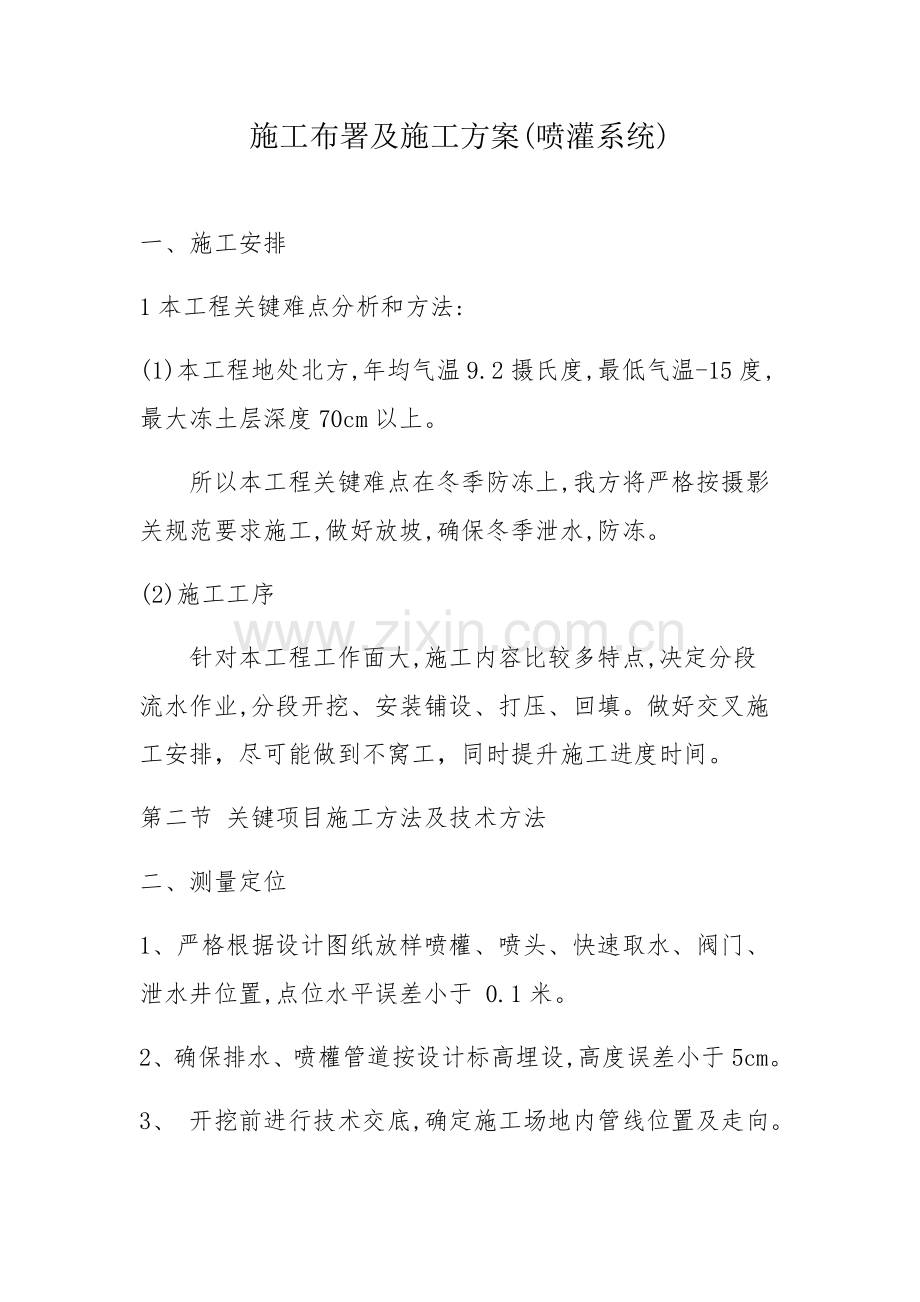

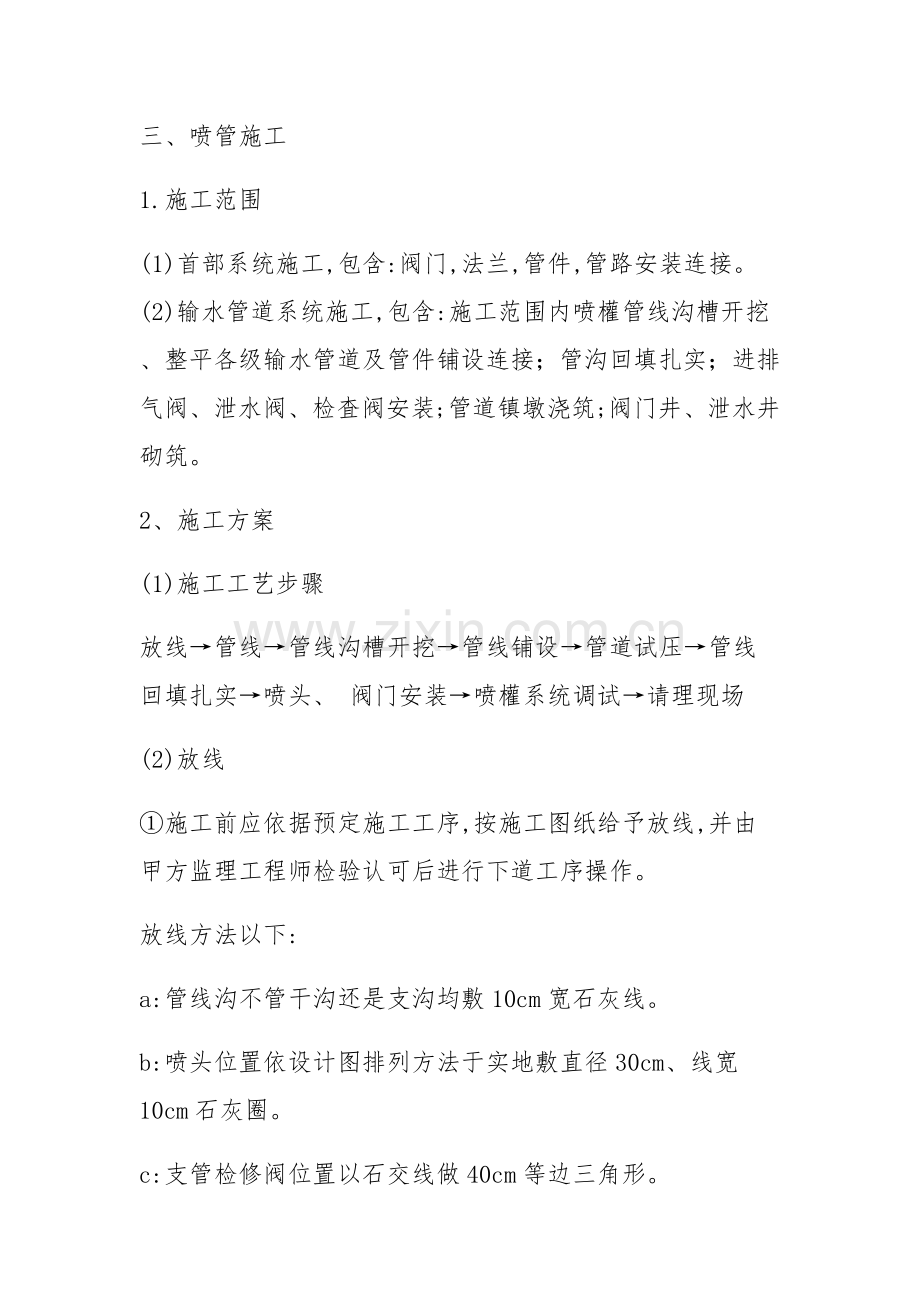

施工布署及施工方案(喷灌系统)一、施工安排1本工程关键难点分析和方法:(1)本工程地处北方,年均气温9.2摄氏度,最低气温-15度,最大冻土层深度70cm以上。所以本工程关键难点在冬季防冻上,我方将严格按摄影关规范要求施工,做好放坡,确保冬季泄水,防冻。(2)施工工序针对本工程工作面大,施工内容比较多特点,决定分段流水作业,分段开挖、安装铺设、打压、回填。做好交叉施工安排，尽可能做到不窝工，同时提升施工进度时间。第二节 关键项目施工方法及技术方法二、测量定位1、严格根据设计图纸放样喷權、喷头、快速取水、阀门、泄水井位置,点位水平误差小于 0.1米。2、确保排水、喷權管道按设计标高埋设,高度误差小于5cm。 3、 开挖前进行技术交底,确定施工场地内管线位置及走向。三、喷管施工1.施工范围(1)首部系统施工,包含:阀门,法兰,管件,管路安装连接。 (2)输水管道系统施工,包含:施工范围内喷權管线沟槽开挖、整平各级输水管道及管件铺设连接；管沟回填扎实；进排气阀、泄水阀、检査阀安装;管道镇墩浇筑;阀门井、泄水井砌筑。2、施工方案(1)施工工艺步骤放线管线管线沟槽开挖管线铺设管道试压管线回填扎实喷头、 阀门安装喷權系统调试请理现场(2)放线施工前应依据预定施工工序,按施工图纸给予放线,并由甲方监理工程师检验认可后进行下道工序操作。放线方法以下:a:管线沟不管干沟还是支沟均敷10cm宽石灰线。b:喷头位置依设计图排列方法于实地敷直径30cm、线宽10cm石灰圈。c:支管检修阀位置以石交线做40cm等边三角形。d:干管检修阀位置以石灰线做40cm40cm正方形白方块。e:混凝土镇鐵位置以石灰做10cm宽, 50cm长十字。 放线之初各标示点应先以木木桩定点表示于地面, 待石灰线完成以后再拔除。另外,废除庄位或石灰记号必需于当日消除, 不得留待隔日。放线过程中对于原设计任何修改必需和甲方约定后, 方可进行调整。 管线沟糟开挖、沟槽开挖采取入工或机器方法开挖 , 确保沟壁及沟底均展现整齐开挖面, 挖掘出来土方堆置于距沟缘45cm以外地方,严禁双面堆土。每日开挖长度应以当 天可完成埋设长度为宜 。沟底处理措施:平整沟底,清除硬物。铺设管道前要铺设10cm细沙及组土。挖掘出来土放在绿地上, 下面铺土, 且堆放在绿地上时间不起过一周 。(5)输水管道注接此次工程输水管道使用 pvc给水管活套插接和胶合剂粘接。凡活套插接管道在管沟内连接, 严禁连接好后再置入沟中, 以免接口松动,粘接管应在管沟末堆土一侧先接好后再整段放入沟中,但必需注意下列几点:A:一次粘接不超出四根管,并只限于直管,凡转弯处必需在沟底施工。B:主管线和支管线相邻小于2M以内且平行时可共同敷设在同沟内。C:PVC管置于有弧度沟中时,其最小许可弯曲半径为管径200PVC管弯曲是指该管弹性范围内弯曲度，且弯曲段最终一处接头连接完成后最少等候15分钟方可移动管段置入沟中。D:沟外作业将管放入沟内时必需二人作业,不得一人将一端掷入沟内后,其它部分以不正当扭摔方法使其跌入沟内,以防接头脱落漏水E:管道连接前要进行外观检验,发觉有破损、裂痕、显著变形、变色不统一等异常情况,须立即更换,并加以标识另行保管。G:管道连接前,应检验管头断面角度和管件内部角度是否相同。假如不一样,应用矬子或砂纸打磨成相同角度,并将渣子清除后方可连接。H:活套承插管安装依安装规范,在抹好润滑剂后用拉紧器安装。(6)水压试验(D管道过长, 为确保正确, 可分段进行。对于括套管方法連接管线,试压必需在混凝土镇墩浇筑满5以后方可进行。而 pvc 胶交合剂粘接管线则可在连接慢8小时后进行试压。管道上方必需回填最少30cm 回填土方可试压, 但个接头处应留出,以利检査。试压前管线应放气 。试压压力为工作压力l_5信,并以试压30分钟内不、漏水、不降压为合格。严密性试压通常为 0.35Mpa,保持两个小时, 一个小时内压力降幅大于5%为合格 。(7)构槽回填土回填之前必需完成试压并由甲方同意方可回填。首层10cm回填使用细沙或细土。全部回填中构槽底至管顶以上50cm范围内,不得含有有机物, 冻土和大于50mm 石子石块。其材料可使用原开挖出土方。回填土每回填3040cm要进行压实处理, 可采取水浸、机器扎实和人工扎实等方法,是施工条件和现场条件而定。以确保足够扎实度, 避免出现沟槽沉陷。(8)泄水阀依据现场地形,在主管路相对较低点安装泄水阀,并排入临近集水井, 其标准是冬季能将管道中水尽可能排尽, 以免受冻。(9)喷头喷头如甲方不指定牌子, 为确保喷管质量, 则选择雨鸟喷头。为预防喷头下陷和积水, 喷头周围回填沙子并扎实。 喷头安装距马路牙子20cm. 喷头顶部需确保和地面水平 。快速取水器安装如遇苗木景观发生冲突, 位置可合适调整, 但须甲方同意认可 。
