综合项目施工现场临时用电安全关键技术交底.doc

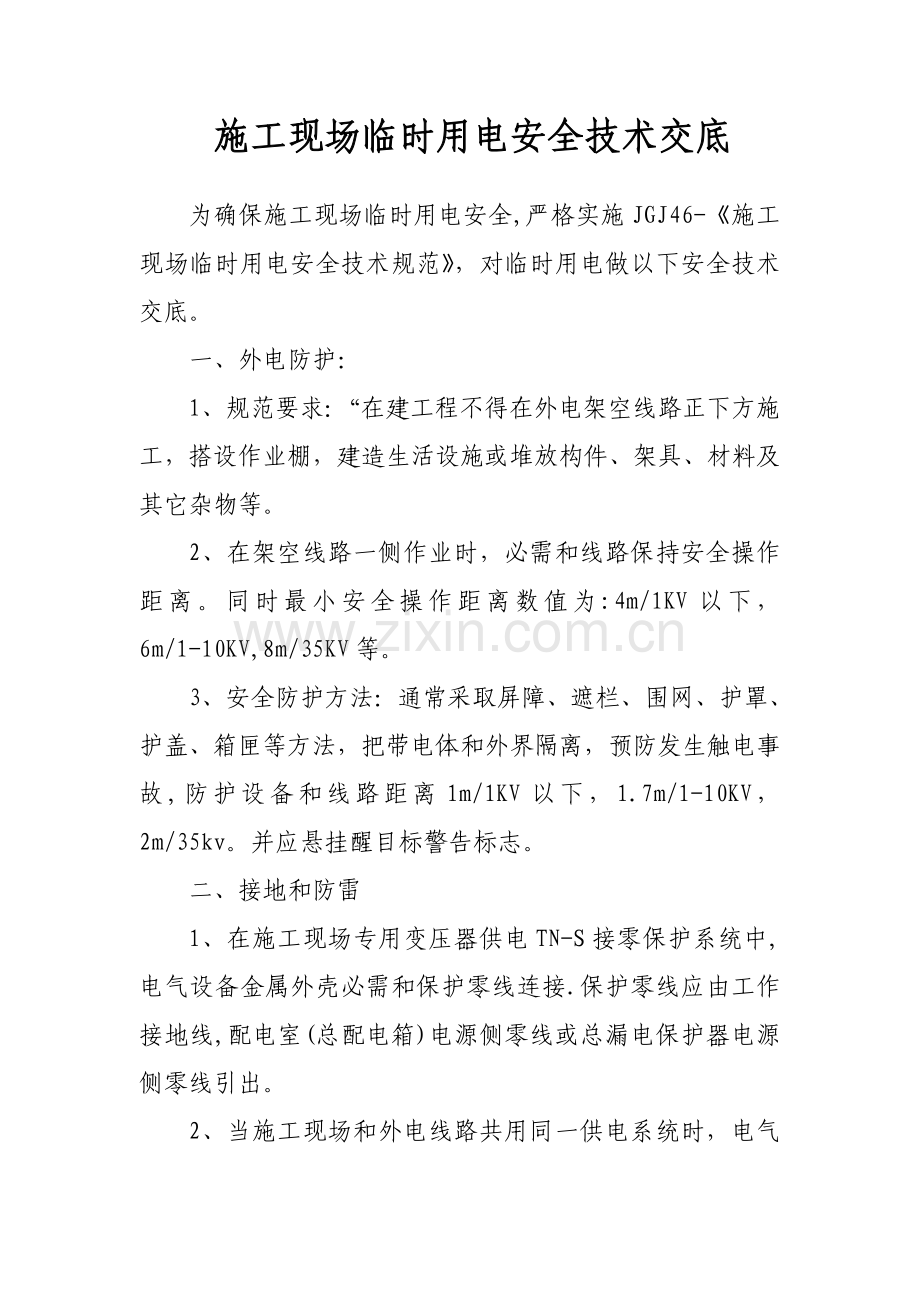

施工现场临时用电安全技术交底为确保施工现场临时用电安全,严格实施JGJ46-施工现场临时用电安全技术规范，对临时用电做以下安全技术交底。一、外电防护：1、规范要求：“在建工程不得在外电架空线路正下方施工，搭设作业棚，建造生活设施或堆放构件、架具、材料及其它杂物等。2、在架空线路一侧作业时，必需和线路保持安全操作距离。同时最小安全操作距离数值为:4m/1KV以下，6m/1-10KV,8m/35KV等。3、安全防护方法：通常采取屏障、遮栏、围网、护罩、护盖、箱匣等方法，把带电体和外界隔离，预防发生触电事故,防护设备和线路距离1m/1KV以下，1.7m/1-10KV，2m/35kv。并应悬挂醒目标警告标志。二、接地和防雷1、在施工现场专用变压器供电TN-S接零保护系统中,电气设备金属外壳必需和保护零线连接.保护零线应由工作接地线,配电室(总配电箱)电源侧零线或总漏电保护器电源侧零线引出。2、当施工现场和外电线路共用同一供电系统时，电气设备接地，接零保护应和原系统保持一致。不得一部分设备做保护接零，另一部分设备做保护接地。采取TN系统做保护接零时，工作零线(N线)必需经过总漏电保护器，保护零线(PE)线必需由电源进线零线反复接地处或总漏电保护器电源零线处，引出形成局部TN-S接零保护系统。3、PE线上严禁装设开关或熔断器，严禁经过工作电流，且严禁断线。4、TN系统中保护零线除必需在配电室或总配电箱处做反复接地外，还须在配电系统中间处和末端处做反复接地。在TN系统中，保护零线每一处反复接地装置接地电阻值不应大于4欧。严禁将单独敷设工作零线再做反复接地线。5、保护接地或保护接零线是施工现场用电基础安全技术方法，必需根据要求认真做好。6、防雷：在配电室架空进线或出线处应将绝缘子铁脚和配电室接地装置相连接。施工现场内塔吊，井字架，龙门架等机械设备，和钢脚手架和正在施工在建工程金属结构应可靠接零保护。做防雷接地机械上电气设备，所连接PE线必需同时做反复接地，同一台机械电气设备反复接地和机械防雷接地可共用同一接地体，接地电阻应小于4欧。三、电缆线路1、电缆中必需包含全部工作芯线和用作保护零线或保护线芯线。需要三相四线制(TN-C系统)配电电缆线路必需采取五芯电缆。五芯电缆必需包含淡兰(N)，绿、黄双色绝缘芯线(PE)。严禁混用、火线为：黄、绿、红色。2、电缆线路应采取埋地或架空敷设，严禁沿地面明敷，并应避免损伤和介质腐蚀.埋地电缆路径应设方位标志。四、配电箱 开关箱配电箱是施工现场电源和用电设备中枢步骤。而开关箱上接电源线，下接用电设备也是用电安全关键。所以正确设置是否是一个很关键问题：1、三级配电：两级保护、三级配电，为便于管理，规范要求实施三级配电，即在总配电箱下设分配电箱，分配电箱下设开关箱，开关箱是末级，以下就是用电设备。这么总体上形成三级供电。分配电箱和开关箱距离不应大于30m，开关箱和被控设备水平距离小于3m。、两级保护：这里说“保护”关键是讲加装漏电保护装置。应在总配电箱和末级开关箱内加装漏电保护开关。、配电箱、开关箱体应采取冷轧钢板或阻燃绝缘材料制作，钢板厚度，开关箱不得小于1.2mm,配电箱不得小于1.5mm，应由配电箱厂家制作。、配电箱电器安装板上必需分设N线和PE线端子板，进出N线和PE线必需经过接线端子板连接。、每台用电设备必需有各自专用开关箱，严禁用同一个开关箱直接控制，2台及2台以上用电设备(含插座)。应一机一闸一漏一箱，不得一箱多闸，一闸多用。、漏电保护器参数选择A、总配电箱中漏电保护器额定漏电动作电流应大于30MA。额定漏电动作时间应大于0.1S。但其额定漏电动作电流和额定漏电动作时间乘积。不应大于30MA.S(即应为150MA,0.2S)。B、开关箱中漏电保护器额定漏电动作电流不应大于30MA，额定漏电动作时间不应大于0.1S。使用于潮湿或用腐蚀介质场所漏电保护器应采取防濺型产品，其额定漏电动作电流不应大于15Ma，额定漏电动作时间不应大于0.1S配电箱、开关箱电源进线端严禁采取插头和插座做活动连接。C、对配电箱、开关箱进行定时维修。检验时。必需将其前一级对应电源隔离开关分闸断电。并悬挂“严禁合闸，有些人工作”停电标志牌，严禁带电作业。五、施工现场必需采取三相五级制.(即TN-S系统)三相五线制是指由三相电源供电系统中应含有三根相线(A、B、C三相)，一根工作零线(N线)，一根专用保护零线(PE线)。1、在TN-C系统中，第一级配电箱内将零线做反复接地，然后分出工作零线N和专用保护零线PE，接地电阻应小于4欧。2、在第一级配电箱内,N线和PE线必需相连,在分配电箱和开关箱内，N线和PE线必需分开。3、PE线为双色软铜芯线，截面积按规范要求，(相线为16 mm2时，PE线和相线等截面，相线为25-35 mm2时，PE线为16 mm2，相线为50-400mm2时，PE线为相线截面1/2)，设备外壳必需和PE线相连接。六、照明供电动力配电箱和照明配电箱宜分别设置，照明要自成独立配电系统，其目标是在动力配电因故停电不会影响照明，不然一发生故障现场失去照明，也使故障不能立即排除。1、全部灯具金属外壳也必需按要求做好保护接零，三相负荷时应负荷平衡，单相回路照明开关箱内必需装设漏电保护器。2、隧道、人防工程、高温、有导电灰尘,比较潮湿或灯具离地面高度低于2.5米等场所照明，电源电压应小于36V.潮湿和易触及带电体场所照明，电源电压不得大于24V.尤其潮湿场所，导电良好地面，锅炉或金属容器内照明，电源电压不得大于12伏。3、照明变压器必需使用双绕组型安全隔离变压器，严禁使用自耦变压器。4、对夜间影响飞机或车辆通行在建工程及机械设备(如高层建筑塔吊)必需设置醒目标红色信号灯，其电源应设在施工现场总电源开关前侧，并应设置外电线路停止供电时应急自备电源。七、其它1、对混凝土搅拌机，钢筋加工机械、木工机械、结构机械等设备进行清理、检验、维修时，必需首先将其开关箱分闸断电。展现可见电源分断点(即应在进电源处安装隔离开关)。并关门上锁。2、佈设电线路时，不得拖地，不得在脚手架管、塔吊、龙门架等金属构件上绑扎敷设。3、在任何情况下全部不得使用铜丝，铝丝等替换保险丝。4、应编制临时用电施工组织方案(设计)，计算施工总用电量和计算施工总用电量和计算电流，按要求选择导线截面。5、应有电气总平面图和系统图。6、应有安全技术方法及防火方法。7、应有配电箱、塔吊、搅拌机等处接地电阻测试统计。应每个月测定一次，接地电阻测定统计是一份关键性资料，依据测定数据，可判定基础安全保护系统是否可靠。8、电工维修统计它是反应日常电气维修工作情况资料，对预防事故,改善工作相关键参考价值，统计应真实，尽可能具体统计。
