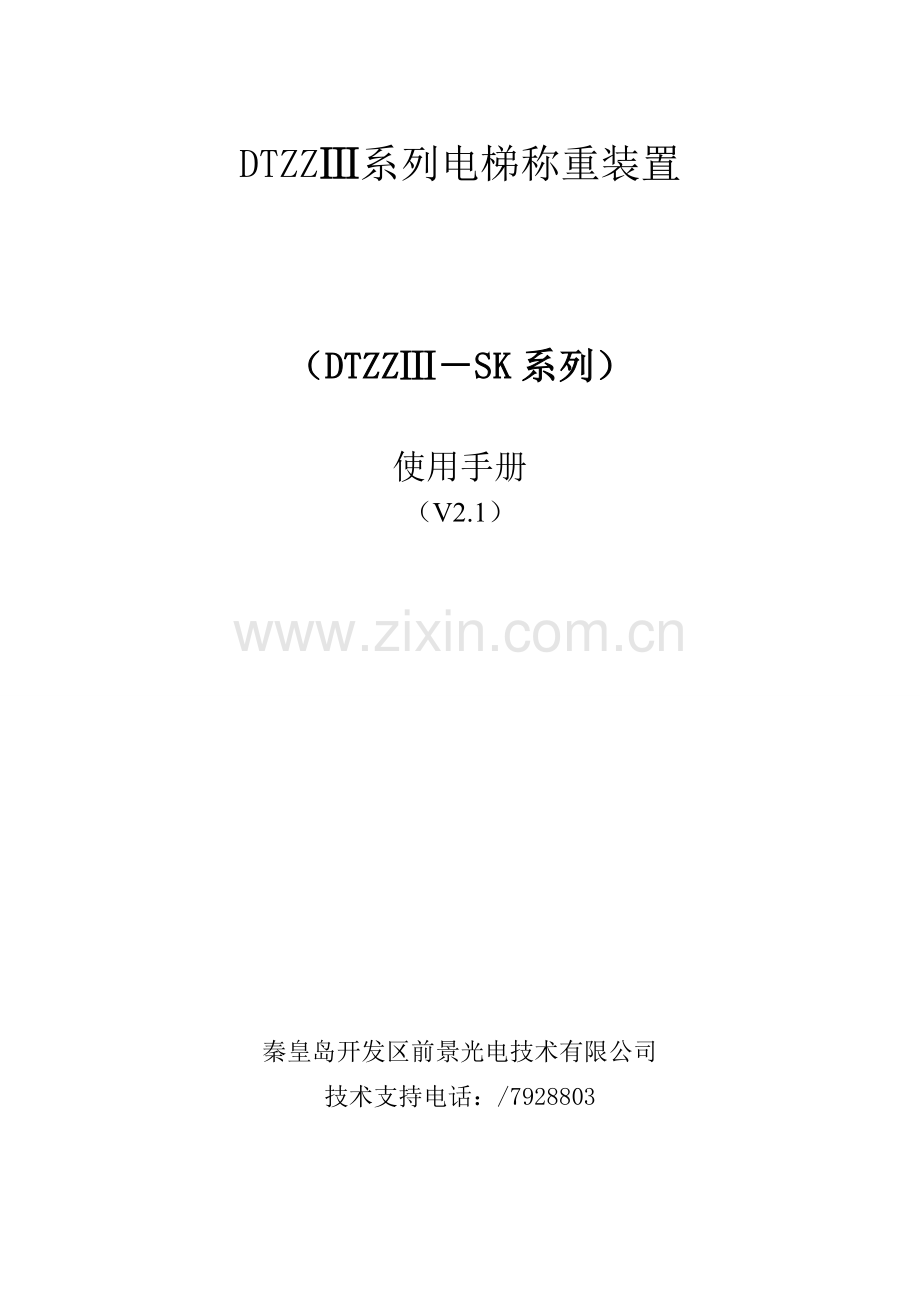

DTZZⅢ系列电梯称重装置
（DTZZⅢ－SK系列）
使用手册
（V2.1）
秦皇岛开发区前景光电技术有限公司
技术支持电话：/7928803

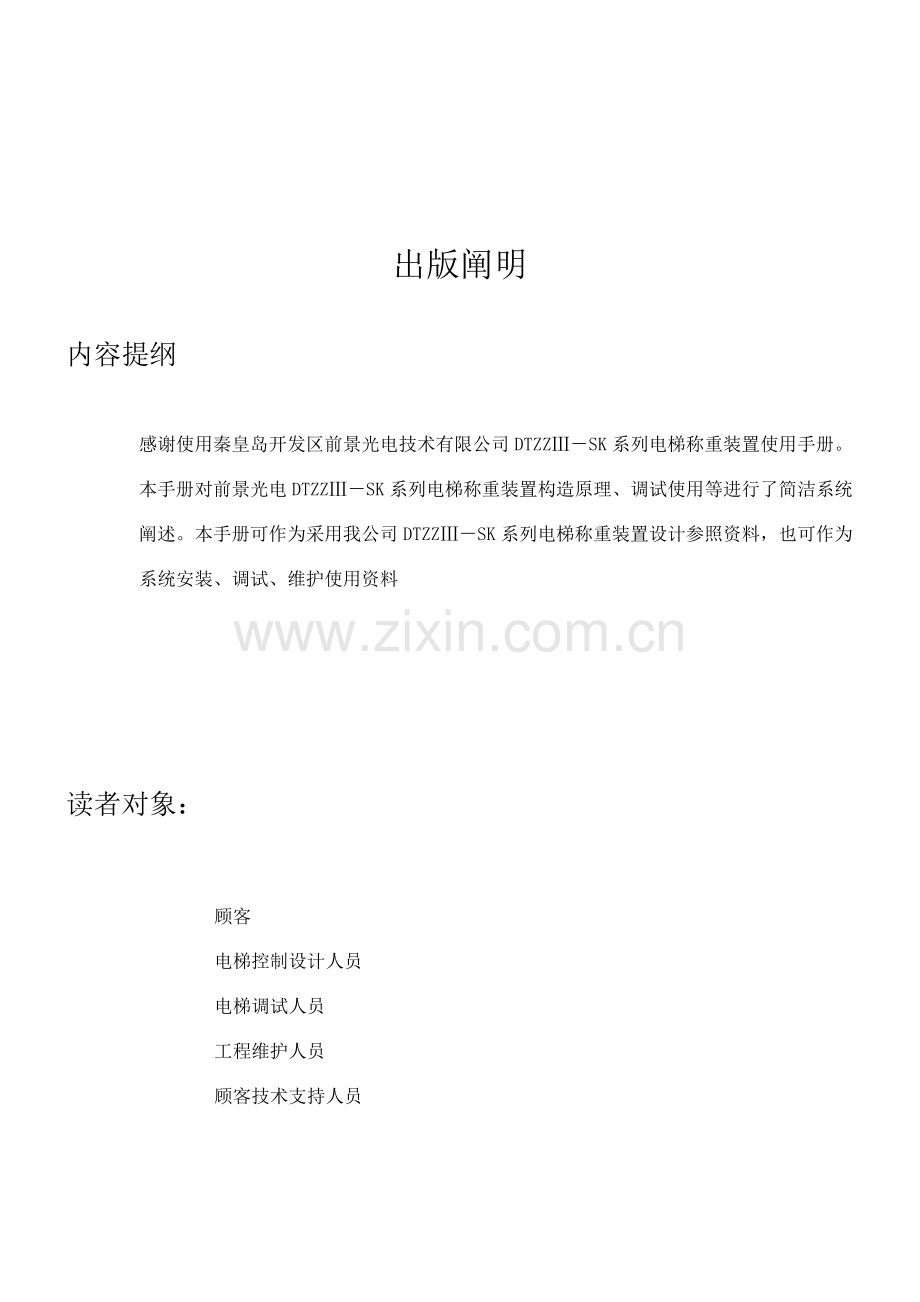

出版阐明
内容提纲
感谢使用秦皇岛开发区前景光电技术有限公司DTZZⅢ－SK系列电梯称重装置使用手册。本手册对前景光电DTZZⅢ－SK系列电梯称重装置构造原理、调试使用等进行了简洁系统阐述。本手册可作为采用我公司DTZZⅢ－SK系列电梯称重装置设计参照资料，也可作为系统安装、调试、维护使用资料
读者对象：
顾客
电梯控制设计人员
电梯调试人员
工程维护人员
顾客技术支持人员
目 录
一 、用途 3
二、特点 3
三、工作原理 4
四、技术指标 4
五、控制仪外形及端子功能 4
六、传感器安装 6
七、调试 7
八、运营 10
九、力矩补偿 10
十、故障排除 11
十一、顾客使用注意事项 11
十二、控制仪保养 12
SK系列控制仪型号功能表 13
DTZZⅢ—SK系列
——电梯重量载荷批示控制仪
一 、用途
电梯重量载荷批示控制仪（如下所有简称控制仪）是客梯、货梯、液压梯、医用梯等各种直升式电梯实现安全运营必不可少仪器。控制仪可以输出满载、超载等多组继电器触点信号，和0～10mA、4～20mA、－10～10V或0～10V模仿信号；超载时控制仪声、光报警。
二、特点
(1) 显示
控制仪采用3位数码管显示：用于显示实际载重量与电梯载荷值比例、显示电梯楼层，显示电梯额载设定吨位，以便顾客操作。
(2) 输入
控制仪输入端都采用光电隔离技术，适合开门、上方向、平层各种形式信号输入。
(3) 输出
可按规定进行触点输出，0～10mA、4～20mA、－10～10V或0～10V模仿信号输出，以实现控制电梯运营。
(4) 操作
自由设定电梯额载吨位值或直接读取电梯内实际重量为电梯额载吨位值，传感器安装在绳头处。
(5) 克服电梯运营中惯性误报警
控制仪采用对电梯开门时进行检测及控制输出，电梯上升或下降时，控制仪不进行检测及控制输出工作方式。
(6)具备故障自诊断功能
当控制仪发生故障或断电时，控制仪输出超载触点信号。
当传感器发生故障时，控制仪自动检测故障信息，并输出超载触点信号。
三、工作原理
控制仪是由压力传感器将重量转换成电信号经传播电缆与控制仪连接，经控制仪求和放大器、A/D 转换器、单片机运算，当轿厢内重量达到或超过其设定值时，控制仪内相应继电器分别动作，与电梯控制系统连接，使电梯安全、可靠运营，同步可输出电压或电流信号与变频器连接。
四、技术指标
电 源
AC220（-15～+10%）Ｖ
精 度
1.0级
灵 敏 度
＜0.1 %
控制回差
＜1 %
工作温度
－10 ～ 60℃
仪器功耗
< 10 Ｗ
传感器过载能力
150 %
输出触点容量
0.3A/DC24V； 0.3A/AC220V
外型尺寸
108×128×68mm
注：强度超越以上所列极限参数使用，也许导致系统工作异常或导致其永久性损坏。
五、控制仪外形及端子功能(如图1)
图1、机箱外形尺寸图
a、控制柜安装 b、控制仪安装配件尺寸
图2、机箱安装尺寸图
控制仪安装：
如果控制仪直接安装在电梯控制柜中，可以用M6螺栓，按照图2a直接将控制仪安装在控制柜里面；如果需要安装在别地方，可以将两个安装附件（图2b所示）固定在机箱背面（图2a两个M6螺纹），之后再将控制仪安装配件固定到需要位置。
详细接线端子功能为：
(1)、左边10个端子从上往下为1～10：
1（+）、2（-）为控制仪输出DC12~24V。
3（+）、4（-）上行方向信号输入端，支持电平及触点信号。
5（+）、6（-）门状态信号输入端，支持电平及触点信号。
7（+）、8（-）平层信号输入端，支持电平及触点信号。
9、10空脚。
各输入信号可以是触点信号也可以是电平信号，接线方式如图3所示。
图3、端子接线图
(2)、右边16个端子从上往下为1～16：
1（+）、2（-）为模仿输出端子。
3、4、5为空端子。
6和7为半载继电器触点（选配）。
8和10为超载继电器常开触点。
9和10为超载继电器常闭触点。
10为超载输出公共点。
11和13为满载继电器常开触点。
12和13为满载继电器常闭触点。
13为满载输出公共点。
14和16为轻载继电器常开触点。
15和16为轻载继电器常闭触点。
16为轻载输出公共点。
六、传感器安装
安装办法：如图4（控制仪安装在控制柜内）
图4
在将绳头板与传感器固定期请注意：
(1) 传感器安放在两绳头板之间，分别与上下绳头板连接。如图5
(2) 传感器与上绳头板连接螺栓拧入传感器某些不能超过传感器连接面下表面。
(3) 绳头杆必要避免与传感器接触。
(4) 绳头杆必要避免与其通过绳头板孔孔壁接触。
图5
注：附加绳头板厚度为20～25mm，外尺寸超过孔外边30mm左右。
七、调试
(1) 仪器初检
设定开关位于<运营>位置（下面），控制仪通电后发出一声长响，三位数码管一方面显示888，然后个位数码管显示1，别的两位熄灭。给开门信号，三位数码管所有显示，并随电梯载荷量增长而增长。
(2) 做清零（去皮重）操作：(清零)
A、设定开关位于<运营>位置；
B、将仪器通电，预热10分钟；
C、电梯空载停靠底层，电梯在开门状态，三秒内持续按动3次清零按钮，同步伴有三声轻响，随后听到三声长响应答，三位数码显示为000，清零（去皮重）完毕。
(3) 初次运营自学习操作：（满载自学习）
如果现场有额定载荷重物，可通过如下办法来进行控制仪调试，此办法调试成果最为精准，初次运营调试时推荐采用此办法进行调试。
A、清零（去皮重）完毕后，在开门状态下，电梯装入99%额定载荷，按住清零按钮5秒以上，听到一声长响后，及时松开，三位数码显示为099-100；
B、将设定开关上扳至<学习>位置，听到3长声1短声应答，将电梯关门，由底层逐级停靠开门至顶层（电梯每停靠一层，控制仪发出自学习应答）；
C、到达顶层后，在5秒内持续按动5次清零按钮，同步伴有五声轻响，随后听到五声长响应答，再将电梯由顶层逐级停靠开门至底层（电梯每停靠一层，控制仪发出自学习应答）；
D、到达底层后，在电梯开门状态下，将设定开关下扳至<运营>位置。仪器正常工作，显示100。
E、控制仪断电后重新上电，调试完毕。
（4）设立轻载点：
仪器出厂轻载动作点默认设立为10％，如果现场需要对轻载点重新设立，可按照如下环节操作。
仪器在正常工作状态下（电梯为空载），按住清零按钮（2秒内）,听到一声短响后及时将设定开关上扳，听到一声长响后，进入调节状态，按动清零按钮即可调节轻载点。显示数值在002－050之间循环，扳下设定开关，退出设立轻载点状态。
（5）无需加砝码自学习：（空载自学习）
如果初次运营自学习时现场无额定载荷重物，可通过此调试办法进行调试，之后按照“载荷量修正”办法来修正，仪器也可实现相应功能。
此调试办法还可用于电梯长期运营中，因钢丝绳位移或导轨与导靴摩擦影响，至使超载与补偿输出精准度不准时进行楼层自学习修正。
①一方面进行清零（去皮重）操作，（电梯空载停靠底层，电梯在开门状态，三秒内持续按动三次清零按钮，同步伴有三声轻响，随后听到三声长响应答，三位数码显示为000）
②将设定开关上扳至<学习>位置，听到3长响1短响应答后，将电梯关门，由底层逐级停靠开门至顶层（电梯每停靠一层，控制仪发出自学习应答）；
③到达顶层后，在5秒内持续按动5次清零按钮，同步伴有五声轻响，随后听到五声长响应答，再将电梯由顶层逐级停靠开门至底层（电梯每停靠一层，控制仪发出自学习应答）；
④到达底层后，在电梯开门状态下，将设定开关下扳至<运营>位置。仪器正常工作，显示000，调试完毕。
（6）无需额定砝码额定载荷量修正：（载荷量修正）
如果现场无额定载荷重物，可通过如下办法来修正仪器所需控制载荷重量。
如：电梯额定载荷为1000kg,当电梯加载200kg，仪器理论显示值应是20％（加载值200÷额定载荷1000×100％），而实际显示值为23％。此时可通过变化仪器载荷量设定值来进行修正，办法如下：
① 电梯停靠底层，给开门信号，空载清零（去皮重）。
② 装入200kg重量。
③ 控制仪断电后重新通电。
④ 将设定开关上扳至<学习>位置，听到两声长响后，及时按动一次清零按钮，此时仪器显示三位载荷量原设定值。
⑤如果显示100，由于实际显示值比理论显示值大，因此可通过按动清零按钮变化设定值，在控制仪发出两声长响后，及时按动清零按钮，同步伴有一声轻响，随后再按一次清零按钮，同步伴有两声轻响，进入参数调节状态（在020－255循环），使其调节到23×100÷20＝115左右。
要调节至设定值＝实际显示值×原设定值÷理论显示值
⑥ 将设定开关扳回到<运营>位置，仪器就可初步实现控制功能。
八、运营
当各层载荷达到额定载荷相应设定值时，仪器轻载、满载、超载触点应动作；模仿量输出也随着轿厢内净载荷量变化而变化。
九、力矩补偿
电流或电压输出功能是为电梯控制系统提供一种轿箱内载荷量反馈信号，其大小与电梯载荷量成正比（即电梯空载停靠最轻楼层到电梯额载停靠最重楼层相应0～10mA或4～20mA或0～10v或－10～10v）。输出0～10mA控制仪当需要电压信号时可通过并入1KΩ电阻实现0～10V，但取样点必要接近控制柜内反馈输入端子，用两芯屏蔽电缆连接，如图6。(采用电流信号作用为克服电压信号在传播过程中损失，加强抗干扰能力。)
图6
注：当电梯开门时仪器测量电梯载荷量，并输出触点信号和电流信号。关门后电流信号保持不变。
十、故障排除
清零（去皮重）操作后仪器无3声应答
(1).拔下控制仪上所有专用电缆插头，然后再进行清零操作，仪器有3声应答，表白工作正常，需检查专用电缆和传感器。
(2).见图(7.a)，从4芯电缆插件各引脚（按图中编号位置）测量传感器桥路阻值，1-4、2-3之间阻值均为350Ω左右；1-2、1-3、4-2、4-3之间阻值为262Ω左右。如果测得1-4、2-3之间阻值不是350Ω时，则连接电缆有故障。
(3).将专用电缆线2个插头槽口朝上，见图(7.b)，左、右2个插头中1-1、2-2、3-3、4-4应为导通，即相似编号位置为导通，其他位置间不导通，（第5脚为空脚）。
电缆插头引脚编号如与实物有差别如下图为准。
图7
十一、顾客使用注意事项
（1）、每套称重装置控制仪和此型号传感器在出厂前已经配套调试好，因而每台控制仪和传感器不要与其她型号控制仪和传感器混杂使用。
（2）、切勿将水洒在控制仪接线端子及电路板上。
（3）、切勿使用有机溶剂擦拭控制仪。
（4）、控制仪左边输出DC24V两个端子以及开门、方向、平层等信号禁止接入30V以上电压。
（5）、切勿将控制仪拆开。控制仪若无法正常使用，请与我公司联系。
十二、控制仪保养
控制仪正常工作后，每月应观测仪器与否工作正常：观测控制仪数码管显示与否随载荷变化而变化，每隔三个月（90天）控制仪按照如下环节需要做一次检查保养。
1、检查传感器安装螺栓与否有松动，将传感器安装螺栓紧固。
2、检查控制仪超载功能：
办法一：将电梯停靠底层，将控制仪侧传感器连接线拔下，控制仪作一次清零操作，然后将传感器与控制仪连接好，应显示超载以上，如果显示低于超载值，加入恰当重量，使控制仪显示超载以上，此时检查与否输出超载信号。
办法二：将电梯停靠底层，控制仪断电，检查电梯与否接受到超载信号。
以上两种办法只要有一种办法检查出超载信号正常即可。
3、以上两个环节检查正常之后，需要将电梯停究竟层，作一次清零操作。
4、将电梯放入一定载荷检查控制仪显示与否在正常范畴之内，例如800公斤电梯，放入100公斤重物，因摩擦因素，控制仪数码管应显示在8%～14%之间，证明控制仪正常。如不在此范畴内，应按照阐明书调试环节进行修正。
5、控制仪断电后重新上电。
注：人为因素导致控制仪损坏，或擅自将控制仪拆开，我公司将不负责产品维修和调换
SK系列控制仪型号功能表
型号
模仿输出
继电器输出
备注
DTZZIII－SK14
0～10mA电流
超载一动开一动闭
满载一动开一动闭
轻载一动开一动闭
DTZZIII－SK15
－10V～10V电压
超载一动开一动闭
满载一动开一动闭
轻载一动开一动闭
DTZZIII－SK16
0～10V电压
超载一动开一动闭
满载一动开一动闭
轻载一动开一动闭
DTZZIII－BSK16
0～10V电压
超载一动开一动闭
满载一动开一动闭
轻载一动开一动闭
专用
DTZZIII－SK17
无
超载一动开一动闭
满载一动开一动闭
DTZZIII－SK18
4～20mA电流
超载一动开一动闭
满载一动开一动闭
轻载一动开一动闭
制造商：秦皇岛开发区前景光电技术有限公司
地址：秦皇岛开发区外环路12号青龙园区
邮编：066004
技术支持电话：（0335）7928926/7928803
传真：（0335）8509895
网址：
E-mail：
