光伏区安装作业指导说明书.doc

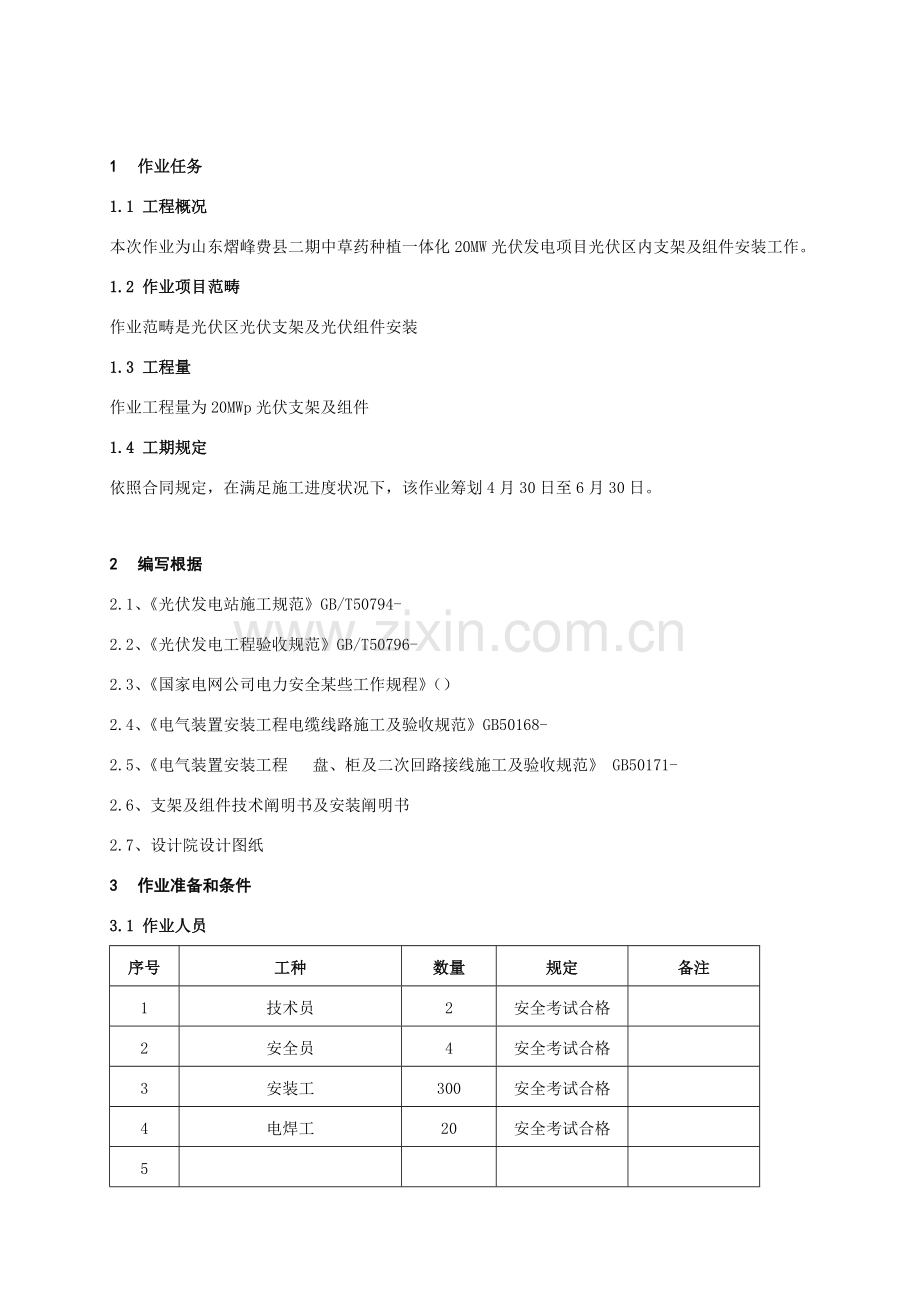

1 作业任务
1.1 工程概况
本次作业为山东熠峰费县二期中草药种植一体化20MW光伏发电项目光伏区内支架及组件安装工作。
1.2 作业项目范畴
作业范畴是光伏区光伏支架及光伏组件安装
1.3 工程量
作业工程量为20MWp光伏支架及组件
1.4 工期规定
依照合同规定，在满足施工进度状况下，该作业筹划4月30日至6月30日。

2 编写根据
2.1、《光伏发电站施工规范》GB/T50794-
2.2、《光伏发电工程验收规范》GB/T50796-
2.3、《国家电网公司电力安全某些工作规程》（）
2.4、《电气装置安装工程电缆线路施工及验收规范》GB50168-
2.5、《电气装置安装工程 盘、柜及二次回路接线施工及验收规范》 GB50171-
2.6、支架及组件技术阐明书及安装阐明书
2.7、设计院设计图纸
3 作业准备和条件
3.1 作业人员
序号
工种
数量
规定
备注
1
技术员
2
安全考试合格

2
安全员
4
安全考试合格

3
安装工
300
安全考试合格

4
电焊工
20
安全考试合格

5

6

7

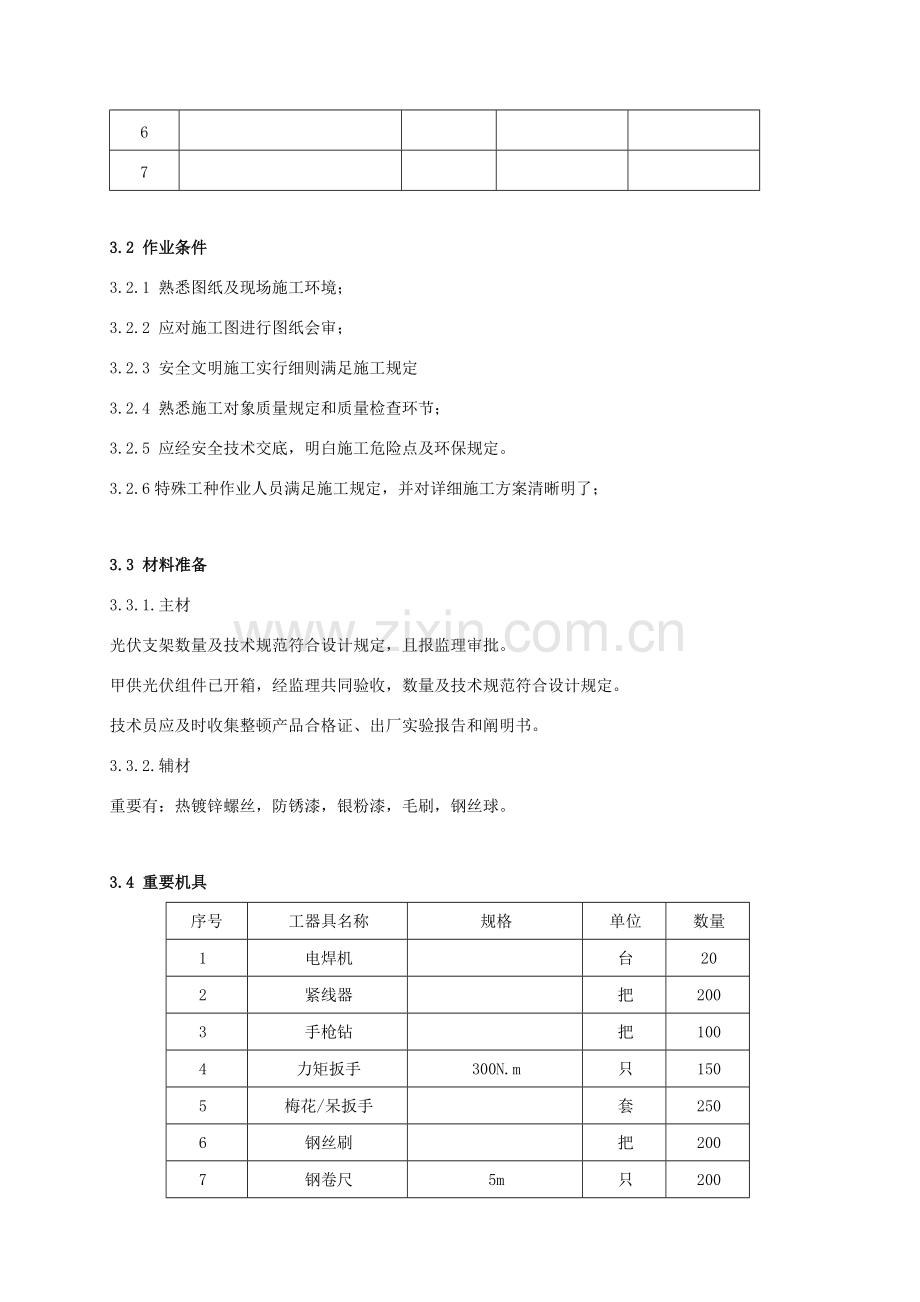

3.2 作业条件
3.2.1 熟悉图纸及现场施工环境；
3.2.2 应对施工图进行图纸会审；
3.2.3 安全文明施工实行细则满足施工规定
3.2.4 熟悉施工对象质量规定和质量检查环节；
3.2.5 应经安全技术交底，明白施工危险点及环保规定。
3.2.6特殊工种作业人员满足施工规定，并对详细施工方案清晰明了；

3.3 材料准备
3.3.1.主材
光伏支架数量及技术规范符合设计规定，且报监理审批。
甲供光伏组件已开箱，经监理共同验收，数量及技术规范符合设计规定。
技术员应及时收集整顿产品合格证、出厂实验报告和阐明书。
3.3.2.辅材
重要有：热镀锌螺丝，防锈漆，银粉漆，毛刷，钢丝球。

3.4 重要机具
序号
工器具名称
规格
单位
数量
1
电焊机

台
20
2
紧线器

把
200
3
手枪钻

把
100
4
力矩扳手
300N.m
只
150
5
梅花/呆扳手

套
250
6
钢丝刷

把
200
7
钢卷尺
5m
只
200
8
卷尺
100m
只
10
9
梯子
6米
个
10

3.5 作业条件
3.5.1场地
施工区灌注桩作业所有完毕，场地平整结束，无影响光伏支架及组件安装施工作业。
3.5.2上道工序
灌注桩强度达到设计规定，灌注桩水平及垂直误差在容许范畴内。经支架及组件安装人员验收交接后，填写验收交接单。
3.5.3工作环境
本次作业凡遇到雨、风沙天气（4级以上）和大气相对湿度在75%以上天气不能进行安装。
3.5.4暂时工作设施
做好暂时区域隔离，安排专人监护。
3.5.5安全防护设施和用品
序号
名称
规格型号
单位
数量
备注
1
安全帽

顶
每人配发

2
安全带

条
每人配发

3
棉纱手套

副
每人配发
作业人员用

4 作业程序及办法
4.1 光伏支架安装
4.1.1支架安装前准备工作
l 支架外观及防腐镀锌层应完好无损
l 型号、规格及材质应符合设计图纸规定，附件、备件应齐全
l 存储场地应做好防腐蚀工作
l 支架安装前安装单位应安装“中间交接验收签证书”有关规定对沉桩水平偏差、垂直误差及定位轴线偏差进行查验

4.1.2支架安装符合下列规定
l 采用型钢构造支架，其紧固度应符合设计图纸规定及现行国标《钢构造工程施工质量验收规范》GB50205有关规定。
l 支架安装过程中不应强行敲打，不应气割扩孔。对热镀锌材质支架，现场不适当打孔。
l 支架安装过程中不应破坏支架防腐层。
l 支架倾斜角度偏差度不应不不大于±1°。
l 支架安装容许偏差应符合表中规定

项目名称
容许偏差（mm）
中心线偏差
≤2
标高偏差（同组）
≤3
立柱面偏差（同组）
≤3

4.1.3支架现场焊接工艺规定
l 支架现场焊接符合设计规定。
l 支架组装、焊接与防腐解决应符合现行国标《冷弯薄壁型钢构造技术规范》GB50018及《钢构造设计规范》GB50017有关规定。
l 焊接工作完毕后，应对焊缝进行检查。
l 支架安装完毕后，应对其焊接表面按设计规定进行防腐解决。

4.2 光伏组件安装
4.2.1光伏组件安装前准备工作
l 支架安装应验收合格
l 宜按照光伏组件电压、电流参数进行分类和组串
l 光伏组件外观及各部件应完好无损

4.2.2光伏组件安装应符合下列规定
l 光伏组件应按照设计图纸型号、规格进行安装。
l 光伏组件固定螺栓力矩值应符合产品或设计文献规定
l 光伏组件安装容许偏差应符合下表
项目
容许偏差
倾斜角度偏差
±1°
光伏组件边沿高差
相邻光伏组件
≤2mm
同组光伏组件
≤5mm

4.2.3光伏组件之间接线规定
l 光伏组件连接数量和途径应符合设计规定
l 光伏组件间接插件应连接牢固
l 外接电缆同插接件连接处应搪锡
l 光伏组件进行组串连接后应对光伏组件串开路电压和短路电流进行测试
l 光伏组件间连接线可运用支架进行固定，并应整洁、美观
l 同一光伏组件或光伏组件串正负极不应短接
l 禁止触摸光伏组件串金属带电部位
l 禁止在雨中进行光伏组件连线工作

4.3 汇流箱安装
4.3.1汇流箱安装前准备工作
l 检查汇流箱内元器件，应完好，连接线应无松动
l 汇流箱所有开关和熔断器应处在断开状态
l 汇流箱进线端及出线端与汇流箱接地端绝缘电阻不应不大于20MΩ

4.3.2汇流箱安装
l 安装位置应符合设计规定。支架和固定螺栓应为防锈件（热镀锌制品）
l 汇流箱安装垂直偏差应不大于1.5mm
l 汇流箱内光伏组件串电缆接引前，必要确认光伏组件侧和逆变器侧均有明显断开点

4.4 逆变器安装
4.4.1逆变器安装前准备工作
l 对安装有妨碍模版、脚手架等应拆除，场地应清扫干净
l 混凝土基本及构件应达到容许安装强度，焊接构件质量应符合规定
l 预埋件及预留孔位置和尺寸，应符合设计规定，预埋件应牢固
l 检查逆变器型号、规格应对的无误；逆变器外观检查完好无损
l 运送及就位机具应准备就绪，且满足荷载规定

4.4.2逆变器安装及调节
l 采用基本型钢固定逆变器，逆变器基本型钢安装容许偏差应符合下表

项目
容许偏差
mm/m
mm/全长
不直度
＜1
＜3
水平度
＜1
＜3
位置误差及不平行度
/
＜3

l 基本型钢安装后，其顶部宜高出抹平地面10mm。基本型钢应有明显可靠接地
l 逆变器安装方向应符合设计规定
l 逆变器与基本型钢之间固定应牢固可靠
l 逆变器交流侧和直流侧电缆接线前应检查电缆绝缘，校对电缆相序和极性
l 逆变器直流侧电缆接线前必要确认汇流箱侧有明显断开点
l 电缆接引完毕后，逆变器本体预留孔洞及电缆管口应进行防火封堵

5 施工作业质量原则及检查规定

5.1 支架安装质量原则及检查规定

工
序
检 验 项 目
性
质
单
位
质 量 标 准
检查规定
型
钢
检
查
型钢规格

按设计规定
对照图纸
型钢全长平直度容许误差

mm
≤5
卷尺测量
螺孔及加工面外观

圆滑，无变形
直观感受
框
架
制
作
框架焊接
重要

牢固，外观工艺符合焊接规范规定
直观感受
外形尺寸误差

mm
≤5
卷尺测量
对角线互差

卷尺测量
框架不平度

卷尺测量
沿走向垂直误差

卷尺测量
标高误差

卷尺测量
水平误差

mm
≤3
卷尺测量
支（吊）架固定
重要

螺栓齐全、牢固可靠
力矩复检
机架安装
机架方位及倾角

°
≤±1
仪器测量
其

她
油
漆
除锈
重要

干净，无锈迹
直观感受
防腐漆涂刷

均匀，无漏刷
直观感受
接地
框架接地
重要

牢固，导通良好
直观感受

5.2 组件安装质量原则及检查规定
工
序
检 验 项 目
性
质
单
位
质 量 标 准
检查规定
电池组件检查
安装环境

无激烈振动及腐蚀性气体
直观感受
型号规格

符合设计
参照图纸
外观

表面玻璃无硬物刮伤和撞击
直观感受
安装位置

便于调节维护
参照图纸
电池组件安装
固定

端正、牢固
力矩复检
成排安装
中心高差

mm
≤3
仪器测量
间距偏差

mm
≤5
仪器测量
接头连接

无机械应力
直观感受
绝缘电阻
主控
MΩ
按厂家规定
参照参数仪器测量
信号接点

动作灵活、可靠
手动测试
接线
线端连接

对的，牢固
直观感受
线号标志

对的、清晰、不褪色
直观感受
铭陴标志

对的、清晰
直观感受
机架上组件间风道间隙

mm
≥8
仪器测量

5.3 布线安装质量原则及检查规定

工
序
检 验 项 目
性
质
单
位
质 量 标 准
检查规定
布设
前
检查
导线
型号、电压及规格

按设计规定
复检材料
外观及绝缘检查
重要

无机械损伤、绝缘良好
外观检查
敷设途径

按设计规定
参照图纸
敷设温度

按GB 50168-1992规定
参照规范
组件连线和电缆布设
弯曲半径
重要

按设计规定
参照设计
排列
外观检查

排列整洁，弯度一致
外观检查
标志牌
装设位置

终端接头处
外观检查
标志
重要

按GB 50168-1992规定
外观检查
固定

规格一致、挂装牢固
外观检查
组件连线和电缆固定
电缆支持点间距离

按GB 50168-1992规定
参照规范
水平敷设
重要

首末端
现场检查
超过45°倾斜敷设
重要

每个支持点
现场检查
夹具型式

按设计规定
参照设计
固定强度

牢固
直观感受
布设后
检查
外观检查
重要

无机械损伤
外观检查
电缆孔洞解决

电缆沟及盘（柜）电缆出入口封闭良好
外观检查
组件连线和电缆端接
终端及其配件

齐全，无损伤
外观检查
制作工艺

按工艺规程规定
外观检查
接地线
接地线规格

按GB 50168-1992规定
参照规范
接地线焊接

牢固、可靠
直观感受
线鼻子
线鼻子规格

与芯线相符
直观感受
铜线鼻子镀锡

表面光滑，干净
直观感受
芯线
连接
压模规格

与导线规格相符
模具检查
压入深度

按工艺规程规定
压前检查
相色标志

对的
直观检查
固定强度

牢固
直观感受
线鼻子与电气装置连接

按GB 50168-1992规定
直观感受

5.4 汇流箱安装质量原则及检查规定
工
序
检 验 项 目
性
质
单
位
质 量 标 准
检查规定
箱

体

安

装
安装位置

按设计规定
仪器测量
落地箱底座高出地面尺寸

㎜
按设计规定（无设计规定期宜为10）
仪器测量
悬挂箱中心至地面高度

m
按设计规定，普通为
1.2～1.5
仪器测量
安装垂直度误差

㎜
＜1.5
仪器测量
户外箱体密封
重要

良好，防水、防潮、防尘
直观感受
紧固件表面解决

镀锌
外观检查
紧固件检查
重要

齐全、完好、紧固
力矩复检
箱架接地连接
重要

可靠
外观检查
震动场合防震办法

按设计规定
参照设计
装有电气可启动屏门接地

用软铜导线可靠接地
外观检查
箱面标志

齐全
外观检查
电器元件安装

按设计规定
参照设计
熔断器、熔丝配备

参照设计

5.5 逆变器安装质量原则及检查规定

工序
检 验 项 目
性质
单位
质 量 标 准
检查规定
基本
型钢
安装
基本型钢安装容许误差
每米

mm
＜1
仪器测量
全长

mm
＜5
仪器测量
每米

mm
＜1
仪器测量
全长

mm
＜5
仪器测量
位置误差及不平行度
重要
mm
＜5
仪器测量
基本接地点数

点
≥2
外观检查
接地连接

牢固，导通良好
外观检查
盘体就位
找正
间隔布置
重要

按设计规定
参照设计
垂直度
重要
㎜／m
＜1.5
仪器测量
水平
误差
相邻两盘顶部

㎜
＜2
仪器测量
成列盘顶部

㎜
＜5
仪器测量
盘面
误差
相邻两盘边

㎜
＜1
仪器测量
成列盘面

㎜
＜5
仪器测量
盘间接缝

㎜
＜2
仪器测量
盘体 固定
盘体固定
重要

牢固
直观感受
紧固件检查

完好、齐全、紧固
直观感受
紧固件表面解决

镀锌
外观检查
震动场合防震办法

按设计规定
参照设计
接地
盘体与基本连接
重要

牢固，导通良好
直观感受
抽屉与盘体间接地

接地可靠
接地测量
装有电器可启动屏门接地

用软铜导线可靠接地
外观检查
盘上
设备
检查

盘上设备型号规格
重要

按设计规定
参照设计
设备外观

完好、无损伤
直观感受
盘面检查

平整、齐全
直观感受
抽屉推拉实验
重要

无卡阻碰撞
手动实验
动、静触头中心线检查

一致
仪器测量
动、静触头接触
重要

紧密、可靠
直观感受
机械与电气联锁装置

可靠
手动测试
抽屉隔离触头

通断顺序对的
测试
二次回路连接插件
重要

接触良好
测试
熔断器熔丝配备

按设计规定
参照设计
回路名称标志

齐全、清晰
直观感受

6 技术记录规定
6.1 施工技术记录
支架安装验评，组件安装验评，汇流箱安装验评，逆变器安装验评
6.2 质量验评划分

7 危险源、环境因素辨识及防范办法、文明施工原则
7.1 危险源清单及防范办法
序号
危险源类别
危险源名称
防范办法
1
触电

使用电源线破损便携式卷线盘、机械及电动工具
1、检查保护地线或保护零线连接与否对的、牢固；2、检查电缆或软线与否完好。
2
低压带电作业未对的使用防触电保护用品、无人监护
1、办理安全施工作业票；2、设专人监护；3、有可靠绝缘办法。
3
电动工具未通过漏电保护装置或漏电保护装置不合格
1、电气回路应单独设开关或插座，并装设漏电保护器；2、金属外壳应接；3、电动工具必要做到“一机、一闸、一保护”4、漏 电保护器额定漏电动作电流≤30mA，动作时间≤0.1s，额定漏电动作电压≤36V。
4
非电工从事电工作业
电工一律持证上岗，禁止非电工拆、装施工用电设施。
5
物体打击

垂直交叉作业无隔离设施或防护设施随意拆除
1、无法错开垂直交叉作业，层间必要搭设严密、牢固防护隔离设施；2、隔离层、孔洞盖板、栏杆、安全网等安全防护设施禁止任意拆除；必要拆除时，应征得原搭设单位批准，并采用暂时安全施工办法，作业完毕后及时恢复原状并经原搭设单位验收。
6
高处作业较大工具未系保险绳
应配带工具袋，较大工具应系保险绳。
7
交叉施工时，工具、材料等上下投掷
禁止交叉施工时，工具、材料等上下投掷抛掷。
8
意外坠落

在器身上工作被变压器油滑倒
脚手架、跳板和走道上积水、霜雪应及时清除并采用防滑办法。
10
高处作业人员未对的系挂安全带
高处作业必要系好安全带，安全带应挂在上方牢固可靠处。

7.2 环境因素清单及防范办法
序号
重要环境因素
重大环境影响
针对性控制办法
类型
名 称
1
液废
机械保养、维修和使用中废油更换、滴落
土壤污染
1、对更换废油统一进行回收、存储与管理，地面做好防渗解决；2、委托具备解决资质和能力单位，统一进行处置。
2
液废
设备整修、安装、使用中产生废弃油
土壤污染
1、对产生废弃油统一进行回收、存储与管理；2、委托具备解决资质和能力单位，统一进行处置。
3
固废
油漆作业中剩余油漆及废弃油漆桶、刷子、手套
土壤污染
1、派专人对废弃油漆、油漆桶、刷子、手套等进行回收；2、进行统一存储与管理；3、委托具备解决资质和能力单位，统一进行处置。
4
固废
安装施工产生固体废料、废弃设备包装箱
土壤污染
1、对废物按用途如：可回收废物和不可回收废物等进行分类存储；2、统一进行清理、处置
5
资源
建材、施工辅材节约
资源节约
1、按施工筹划制定材料领用筹划并按筹划对领料进行控制；2、提高施工工艺或改进施工方案尽量节约施工用料；3、做好可回收运用施工废材料回收和运用。
7.3 文明施工原则
7.3.1. 现场零部件应堆放有序，开箱包装物应及时运走。
7.3.2. 现场施工场地应铺设平整，吊车进出路线和工作范畴应保证安全、畅通。
7.3.3. 工作场合应配备足够消防器材，周边应拉上警械线，禁止无关人员进入施工范畴。作业区内禁止吸烟。
7.3.4. 吊车应有专人指挥，指挥信号应清晰、精确。防止吊车工作时碰坏变压器附件。
7.3.5. 梯子摆放规范，上下传递物件不容许抛掷。
7.3.6. 工作场合应配备足够消防器材，周边应拉上警械线，设立警示标牌，标牌上明确施工负责人及安全防火负责人。作业区内禁止吸烟。
7.3.7. 准备好防雨布，做好安装期间下雨急救办法。
7.3.8. 施工前组织对全体施工人员安全技术交底，并做好安全施工交底签证。
