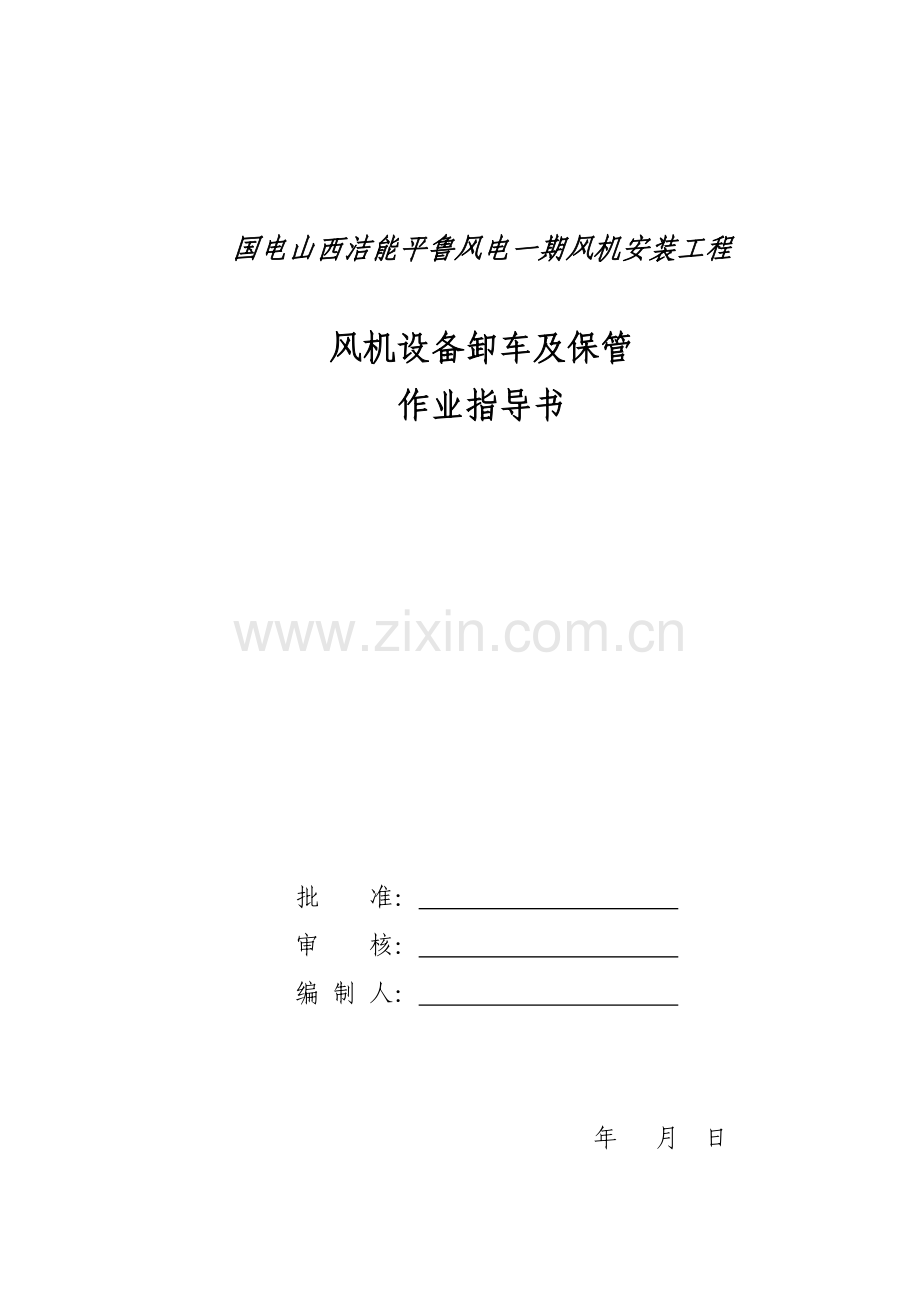

国电山西洁能平鲁风电一期风机安装工程

风机设备卸车及保管
作业指导书

批 准：
审 核：
编 制 人：

年 月 日

目 录
一、工程概况及工程量 1
1、工程概况 1
2、工程量 1
二、 编制依据 1
三、设备到货卸车前条件和准备 2
1、技术准备 2
2、作业人员配置、人员资格及职责 2
四、作业程序步骤和方法 3
1、塔架检验及卸车 4
2、机舱检验及卸车 4
3、叶片检验及卸车 4
4、作业安全要求和条件 5
五、设备保管 5
六、施工注意事项 5
七、安全注意事项 6
八、卸车组织机构 7
审批意见表 8

设备到场卸车作业指导书

一、 工程概况及工程量
1、工程概况：
1、 国电山西洁能平鲁一期风电安装工程项目为国电联合动力生产33×1.5MW风力发电机组安装工程，国电风场在山西省朔州地域平鲁县境内。
2、国电联合动力生产33×1.5MW风力发电机组:塔筒分三层,一层塔筒重量为: 25.011吨.二层塔筒重量为:32.689吨.三层塔筒重量为:28.905吨.机舱重量为:61吨.单片叶片重量为:6.2吨.长度为：40.3m;轮毂重量为15.080吨.
2 、关键工程量
国电山西平鲁风电项目一期工程风电机组、塔筒及箱变安装工程：
1）33套设备到场卸车工作；
2）33套风力发电机组吊装；
3）33套塔筒吊装：
4）33套塔筒内隶属设备安装：塔筒内全部光缆、电缆、照明电线及灯具等电器件安装；33套风机塔筒内全部接地设备、材料(包含风机塔筒内设备接地线及附件)安装，接地设备及材料由风机厂家提供。
5）33套塔底柜至箱式变压器之间低压电缆、光缆铺设安装工作；
6）33台箱式变压器安装及调试。
7）负责本标段现场安全保卫；
8）设备代保管。
负责完成本标段招标人所采购全部设备、材料接货、卸货、倒运、开箱验收、保管、保养、发放等工作；负责本标段范围内全部设备、材料二次搬运。
二、编制依据
本投作业指导书据以下资料进行编写：
1、国电山西平鲁风电一期工程（49.5MW）风力发电机组塔筒及箱变安装工程；
2、厂家提供（UP82-1500 ⅢA 65m）风电机组现场安装指导；
3、《风力发电场项目建设工程验收规范》DL/T5191-；
4、《风力发电场安全规程》DL796-；
5、国家及电力行业现行规程、规范、标准及相关实施细则；
6、我企业质量、职业安全健康、环境管理体系文件；
7、我企业现有技术力量及技术装备情况；
8、我企业类似工程施工经验。
三、 设备到货卸车前条件和准备
1、 技术准备
1.2、完成监理组织厂家技术交底，编写有针对性作业指导书并报监理审批完成。
1.3、准备好施工过程中所用吊车、吊具、特殊人员资质有合格证且在使用期内。
1.4、依据施工技术交底，工器具、材料用量，报物资部进行备料，材料进场后将材质证实资料报送监理审批。
1.5、委托施工队伍提前准备好场地平整工作。
1.6、完成对施工人员进行施工程序、施工工艺、质量标准、施工危险原因和环境原因辩识及控制方法等方面内容交底工作。
3.1.7 对施工人员进行上岗前培训工作，增强操作技能。
2、 作业人员配置、人员资格及职责
作业人
员配置
人数
资格
职责
施工责任人
1
有组织协调能力，有现场管理经验
责任人员组织配置、分工协调工作
技术责任人
2
含有现场基础结构工程施工工作经验，熟悉厂家提供技术交底，了解施工基础步骤及施工工艺，对相关规程规范很熟悉
1.全方面负责该单位工程技术工作，组织施工技术资料学习，编制施工技术方法，主持技术交底；
2.编制施工作业指导书；
3.深入现场指导施工，立即发觉和处理技术问题；

起重工
2

负责设备到货卸车、吊装工作
安
全
员
3
有五年以上现场工作经验，熟悉《电力建设安全工作规程》，责任心强，忠于职守，有安全员上岗证，持证上岗
1.在上级安全部门领导下，全方面负责安全管理工作；
2.实施企业安全管理标准，遵照安全管理规程，作好施工现场管理工作，对安全第一责任者负责；
3.负责施工现场安全检验，阻止违章作业。
4.做好安监违章统计，为安全评选提供直接、真实依据；
5.安全权限：有权停止正在进行违章作业，有权对参与施工单位进行评分，以激励安全施工，并提议相关领导，对表现突出单位和个人进行奖励，有权对违章个人进行就地处罚，有权对有隐患施工方案提出异议，和技术人员商讨处理。
质
检
员
2
风力发电场项目建设工程验收规范》DL/T5191-；有质检员上岗证，持证上岗
1.负责施工全过程设备质量监督。

2.2 施工机械、机具
序号
机械机具名称
数量
备注
1
汽车吊100T
1台

2
汽车吊50T
1台

2.3 施工工具
序号
工具名称
数量
备注
1
吊带重量25T、长度2.148m
2根

2
吊带重量25T、长度2.69m
2根

4
吊带重量25T、长度3.09m
2根

5
吊带重量25T、长度2.74m
2根

6
25T卡环
14个

7
9T卡环
4个

8
机舱吊具
1个

9
叶片吊具
1个

2.4施工机械、机具进行检修，确保运转良好；做好易损、易坏件备品工作；机械、机含相关负荷试验、计量判定证书、使用证、能力判定等资料报监理立案，备查。
2.5 施工安全用具统计
序号
名称
规格
单位
数量
备注
1
安全警示牌

个
10

2
安全帽

顶
20

3
绝缘手套

副
20

4
绝缘胶鞋

双
20

四、 作业程序步骤和方法
1、 作业程序步骤步骤
1、塔架检验及卸车
1.1、检验塔架是否完整和损坏，清理塔架连接法兰表面污垢和铁锈，检验塔架运输过程中是否有面漆损伤，必需时在清洗完工后补漆或采取方法；检验塔架内爬梯，电缆通道腹地是否牢靠。
1.2、分别固定两套底段上法兰专用吊具及一套下法兰专用吊具。上法兰吊具安装在上法兰在六点、十二点、九点、十五点位置分别安装吊具，使用卡环和钢丝绳挂钩两绳夹角为29°，100吨汽车吊摆杆吊钩投影在塔架上法兰平面上，下法兰吊具安装在塔筒下法兰12点位置，使用卡环和一根钢丝绳两股挂钩。
1.3、100吨汽车吊和50T汽车吊同时起钩缓缓将塔筒吊起，运输车离开后,将塔筒缓缓放置到用沙袋垫好地面。
2、机舱检验及卸车
2.1、检验地面要求坚硬平整。
2.2、机舱是风力发电机组关键部件，检验机舱罩表面是否有污物和磨损，并做清洗和对应修补。检验机舱在运输过程中有没有损伤，并做好统计和采取对应处理方法。
2.2、机舱卸至机位避免二次搬运，用100吨汽车吊加配重，使用厂家提供专用吊具和厂家提供吊点,开始起吊，起吊到离运输车10公分时静态检验吊车负荷，确定无误时起吊到离运输车20公分高度， 运输车离开,将机舱缓缓放置到地面。
3、叶片检验及卸车
3.1、检验叶片是否完整和损坏，检验叶片运输过程中是否有面漆损伤，必需时在清洗完工后补漆或采取方法。
3.2、卸车用叶片专用吊具，在要求好吊点位置处使用10m扁担，中心点一边5m调平整。在吊车和地面人员配合下，将叶片根部和尾部系上安全控制绳，预防因风大引发设备损坏，（在风速大于6 m/s不许可起吊）汽车吊缓缓移动主臂将叶片放置地面。
3.3、要求场地平整，不平整时，可用方木垫平整，用地锚、铅丝固定牢靠避免大风刮倒造成设备损坏。
4、作业安全要求和环境条件
施工现场道路通畅，场地平整要符合厂家设计要求。
五、设备保管
1、建立健全各项安全保卫制度和方法。除国家法规、法令、法律，我们必需遵守，依据施工现场特点和单位实际情况制订出严格规章制度和方法。如：《安全保卫制度》、《门卫制度》、《保卫人员岗位责任制》、《奖惩制度》、《职员安全管理制度》、《交通安全管理制度》、《关键要害部位保卫制度》等，使我们每个干部职员全部在制度范围内生活和工作。
2、施工现场设备、材料、物资存放，要本着“谁主管、谁负责”标准，根据指定区域存放，区分一般和关键，关键设备、材料、物资等，要派出足够警力从设备进入现场时起日夜守护，分秒不离，一般设备、材料、物资要流动守护，采取跟踪保卫，分工负责，一包到底。人随设备、材料、物资走。从进入现场直至安装试运、投产移交全过程，一直处于严密保护下。严防丢失被盗或出现其它问题，确保设备、材料、物资绝对安全。
3、任何单位、个人携带设备、材料、物资出入现场，必需经过保卫人员严格检验、登记，并持有主管部门相关手续方可通行，不然，采取必需方法拒绝出入。
4、针对现场实际情况又是风季和雨季，对每片风叶采取地锚固定方法；机舱、轮毂加设防护栏，确保设备完好。
六、施工注意事项
1、施工前必需进行具体安全、技术交底，使参与施工每位施工人员全部明白施工具体步骤和要求，严格根据作业指导书进行施工。未参与交底人员不得参与本项目标施工。
2、风机卸车区域要拉好警戒绳，非施工人员不得在施工区域内经过或逗留。
3、在风机卸车前，对全部起重机械地基和机械情况进行认真检验，确保在吊装过程中机械性能良好；并在吊装过程中随时监护地基情况。
4、全部参与施工人员进入现场正确佩戴安全帽。
5、在叶片卸车时，要保持叶片水平；同时尽可能保护好叶片表面油漆。
6、在吊装前由机械操作工和技术人员对吊装半径进行核实。在吊装过程中起落速度要适中，以降低冲击载荷而发生超负荷情况发生。
7、吊装现场要有含有一定安装工作经验人员指挥并设现场起重责任人，起重指挥人员指挥信号要清楚、明确；操作人员要服从指挥人员指挥，信号不明确时要进行确定。对讲机信号良好。（并备有备用电池及指挥旗和口哨）
8、在吊装前，对所使用吊带、卡环和其它吊具进行检验并做好检验统计。
9、施工时塔架抬吊卸车时，两车动作协调一致，配合良好；施工中操作工要亲密注意力矩显示器所显示数据，负荷显示异常时要立即检验，排除问题才能继续施工。
10、在起吊过程中，不得调整吊具，不得在吊臂工作范围内停留。
七、安全注意事项
为实现“零违章”目标，争创“无违章”企业，经过对安、吊装过程中违章现象有效控制，不停提升安全生产，杜绝事故发生做到“安全第一、预防为主”。
1、施工人员应自党遵章遵法，不发生违章行为。
2、施工人员有阻止同组作业人员违章作业权利和义务。
3、施工人员有阻止和纠正事故隐患，检举她人违章行为权利。
4、进入施工现场必需戴好安全帽，安全帽下带系好。高空作业必需挂好安全带，其高挂低用，挂点牢靠。
5、严禁施工人员酒后进入施工现场，施工中严禁嬉戏大闹。
6、设备摆放要整齐有序，垃圾废料严禁私自处理。
7、施工人员必需经过三级安全教育并经过考试。体检合格方可持证上岗。
8、特殊工种施工人员，必需持特殊工种上岗证。
10、无关人员严禁进入施工现场。施工现场危险作业区必需拉设安全警戒线和警示标志，严禁站人，如高空坠物、严禁吸烟等。并有专员监护。
11、现场拉好警戒绳，严禁非工作人员进入。
备注：对于具体施工项目应依据，结合现场实际情况，进行现场处理，确保工程顺利进行。
八、卸车组织机构:
总指挥:杨国平

副总指挥：王建龙

机械指挥：王旭伟

联合动力厂家：高岩

设备科：谢俊超

机械队：王会孝

卸车人员：20人

审 批 意 见 表
会签意见
工程：
质量：
安全：
总工：
