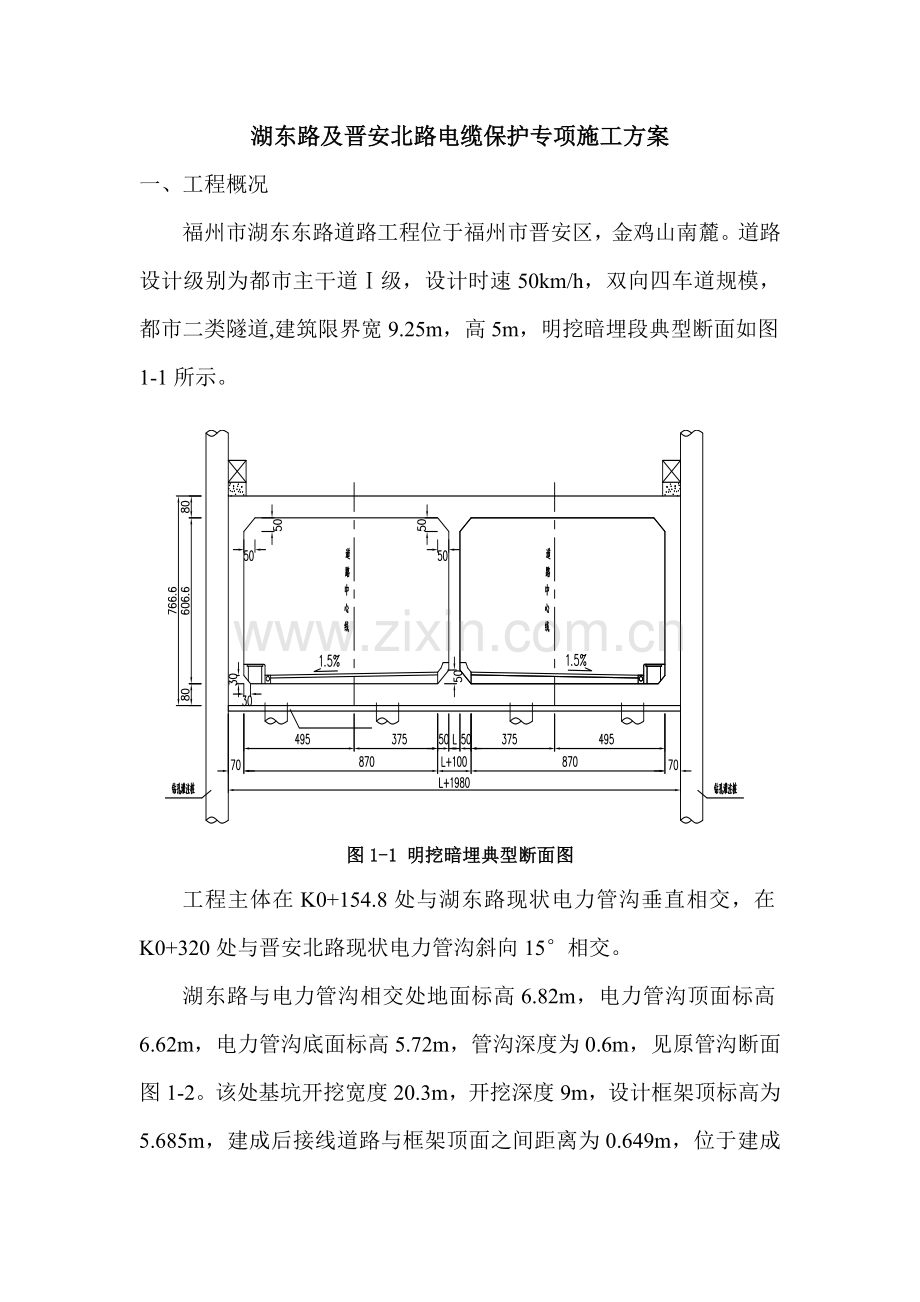

电缆沟保护专项施工方案编制： 复核： 审批： 福州市湖东东路道路工程项目经理部5月湖东路及晋安北路电缆保护专项施工方案一、 工程概况 福州市湖东东路道路工程位于福州市晋安区，金鸡山南麓。道路设计级别为都市主干道级，设计时速50km/h，双向四车道规模，都市二类隧道,建筑限界宽9.25m，高5m，明挖暗埋段典型断面如图1-1所示。图1-1 明挖暗埋典型断面图工程主体在K0+154.8处与湖东路现状电力管沟垂直相交，在K0+320处与晋安北路现状电力管沟斜向15相交。湖东路与电力管沟相交处地面标高6.82m，电力管沟顶面标高6.62m，电力管沟底面标高5.72m，管沟深度为0.6m，见原管沟断面图1-2。该处基坑开挖宽度20.3m，开挖深度9m，设计框架顶标高为5.685m，建成后接线道路与框架顶面之间距离为0.649m，位于建成后中部绿化带内，现状电力管沟影响主体构造施工。晋安北路与电力管沟相交处地面标高为6.5m，管沟埋深1.15m，管沟断面参见图1-2，该处隧道主体构造顶面距地面5.7m，该处基坑开挖宽度20.3m，开挖深度14.9m。依照以上状况，对以上两条电力管沟分别采用保护性方案进行主体构造施工。 图1-2 原管沟断面图二、施工组织机构电力管沟内电缆多，直径较大，均属高压线路，有110KV电缆及10KV电缆，为保证施工安全，项目部成立电力管沟电缆保护组织领导机构，会同业主和监理单位共同完毕该处电缆保护工作。负责施工过程中对电缆进行保护。三、 重要工程数量过街电缆槽内电缆较多，主体开挖基坑后悬吊时间较长，设计单位已针对此状况制定了详细保护方案，该方案重要材料及工程数量如下表：重要工程数量表（每处）序 号项 目单 位数 量1800钻孔灌注桩根122混凝土M3186.53型钢t554钢筋t325土体加固M33206高压旋喷桩根12三、总体施工方案电缆及电缆沟保护采用基坑围护冠梁及支撑梁结合型钢悬吊方案。基坑开挖之前在电缆沟两侧各施工一根支撑梁，在支撑梁中部架2道双拼型钢与边部冠梁共同支撑纵向工字钢将湖东路电缆沟内电缆按间距1m悬吊架空保护，晋安北路将电缆沟整体悬吊。悬吊保护平面图施工过程中始终保持正常供电，待隧道主体构造顶板施工完毕后将湖东路电缆落在构造顶板上，并在电缆两侧主体构造顶板预埋沟壁钢筋，待沟壁施工完毕并将预制盖板完毕后再凿除冠梁，完毕湖东路电缆保护及电缆沟恢复，晋安北路处不需破除电缆沟，保持原位及原构造。悬吊保护横断面图湖东路段筹划工期为5月20日至9月30日。晋安北路段筹划工期为1月20日至1月22日。四、 详细施工工艺 湖东路段与晋安北路段保护方案基本一致，由于受管沟底面标高对主体构造影响不同，保护方案略有区别。区别重要是湖东路处需破除管沟底板，并将电缆恰当抬高，而晋安北路不需破坏管沟，采用整体悬吊方案，保证施工安全。现将湖东路段及晋安北路段与隧道主体构造相交电力管沟及电缆保护方案分别论述如下：1、湖东路段电缆保护（1）凿除电缆沟侧壁 施工时需先凿除钻孔桩范畴内管沟侧壁，采用机械将沟槽两侧土体挖除，将顶部盖板移掉，并用人工凿除侧壁，同步将底部托架伸入电缆底部。同步用膨胀炸药将沟槽底板在托架部位断开，保证底板随基坑开挖同步直接落入基坑内，不致扰动电缆。（2） 施工钻孔桩 施工时，人工将护筒埋置在设计位置，钻机站在远离电缆沟一侧进行钻孔施工，同步要保证泥浆不流入电缆沟槽。钻渣、泥浆及时清运出场。灌注混凝土过程中妥善解决泥浆，采用封堵办法，保证泥浆不流入电缆槽内。（3） 施工混凝土冠梁及支撑待钻孔桩施工完毕后，解决桩头并人工开挖支撑梁位置土方，施工支撑垫层并绑扎支撑梁钢筋，支立支撑梁模板并浇筑支撑梁混凝土，同步要在冠梁及支撑梁上预埋钢板。（4） 施工架立型钢及悬吊型钢 在支撑梁中部设立2道架立型钢，架立型钢采用双拼工字钢，架立型钢与预埋钢板可靠连接，保证稳定；在两端冠梁与中部架立型钢上设立两道双拼H（700*300*13*24）型钢，H型钢与电缆沟平行。同步沿双拼H型钢纵向间距1m布置悬吊型钢，悬吊型钢采用30号工字钢双拼，将悬吊型钢与底部托架型钢用M30螺杆连接，完毕电缆悬吊。（5）电缆保护 待悬吊完毕后，采用专用防护板在侧面运用螺杆固定，顶面采用竹胶板遮盖，竹胶板运用支撑梁之间设立型钢架空并在顶部加防护板，保证电缆免受阳光暴晒。（6）基坑开挖完毕以上工作后并保证各部位防护有效，经检查验收合格后，即可进行基坑开挖。开挖过程中禁止碰撞悬吊型钢等部件。（7） 缺口封堵 基坑在开挖过程中为防止电缆沟槽下方无围护构造某些发生涌泥、塌方等安全问题，必要随开挖随封堵。封堵采用2cm厚钢板封堵，重要在两侧围护桩上每侧分别植筋，钢板割孔，直锚钢筋与钢板之间采用穿孔塞焊。2、晋安北路段电缆沟保护晋安北路段保护不需破除电缆沟，施工过程中采用基坑围护冠梁及支撑梁配合型钢将电缆沟整体悬吊。保护办法完毕并经有关单位验收确认符合规定后即可进行基坑开挖，别的施工环节参见湖东路段电缆保护所述。3、湖东路段由于高压电缆未迁改，故而旁边电柜未能及时拆除，但是基坑围护构造工法桩必要施工，后期经多方出面协商，批准挪开电柜，为增强支护该段采用钻孔桩施工。五、应急预案 施工中及时与产权单位沟通，对整体方案及局部办法恰当调节，保证该方案有效，并成立事故应急小组。 鱼知水恩，乃幸福之源也。鱼离不开水，人离不开亲人和朋友，当你处在逆境和劫难时，协助你一臂之力，渡过难关人，都是你亲人和朋友。吃水不忘挖井人，度过苦难，不能忘掉援助过你人。知恩图报，善莫大焉。一种人要想获得幸福，必要懂得感恩。生活需要一颗感恩心来创造， 一颗感恩心需要生活来滋养。一饭之恩，当永世不忘。顺境里给你协助人，不能所有称作朋友，但是可以在你逆境时依然乐意援助你，走出困境人，一定是你要用毕生去感谢和爱惜人。唐代李商隐晚晴里有这样一句诗：天意怜幽草，人间重晚晴。久遭雨潦之苦幽草，忽遇晚晴，得以沾沐余辉而平添生意。当一种人闯过难关时候，一定要记住那些支撑你，陪你一起走过厄运朋友和亲人，这个世界谁也不亏欠谁，帮你是情分，不帮你是本分。如古人所说：淡看世事去如烟，铭记恩情存如血。学会感恩父母养育之恩，学会感恩朋友协助之情，生活里做一种有情有义人。你要懂得，父母，永远是你最亲近人，是最爱你人，不论她们办法怎么错误？可是爱你心，都是同样。千万不要由于自己一时私心，而忘掉感恩。咱们经常但愿别人都对自己有情有义，可是想得到别人你真情，一方面你必要先付出真情。你协助别人，不要记在心里，别人协助你，你要懂得感恩和感动，而不是当做理所固然。你要懂得别人帮你是情分，不帮你是本分。侍父母，要孝顺，对朋友，要真诚。不论你生活精彩或者混沌，孝顺父母，颐养天年。一父养十子，十子养一父。在这个美好时代，中华诸多美德都在逐渐消失，做子孝为天，但是总有某些人，自己活在天堂，硬生生把父母扔进地狱。鱼知水恩，乃幸福之源也。鱼离不开水，人离不开亲人和朋友，当你处在逆境和劫难时，协助你一臂之力，渡过难关人，都是你亲人和朋友。吃水不忘挖井人，度过苦难，不能忘掉援助过你人。知恩图报，善莫大焉。一种人要想获得幸福，必要懂得感恩。生活需要一颗感恩心来创造， 一颗感恩心需要生活来滋养。一饭之恩，当永世不忘。顺境里给你协助人，不能所有称作朋友，但是可以在你逆境时依然乐意援助你，走出困境人，一定是你要用毕生去感谢和爱惜人。唐代李商隐晚晴里有这样一句诗：天意怜幽草，人间重晚晴。久遭雨潦之苦幽草，忽遇晚晴，得以沾沐余辉而平添生意。当一种人闯过难关时候，一定要记住那些支撑你，陪你一起走过厄运朋友和亲人，这个世界谁也不亏欠谁，帮你是情分，不帮你是本分。如古人所说：淡看世事去如烟，铭记恩情存如血。学会感恩父母养育之恩，学会感恩朋友协助之情，生活里做一种有情有义人。你要懂得，父母，永远是你最亲近人，是最爱你人，不论她们办法怎么错误？可是爱你心，都是同样。千万不要由于自己一时私心，而忘掉感恩。咱们经常但愿别人都对自己有情有义，可是想得到别人你真情，一方面你必要先付出真情。你协助别人，不要记在心里，别人协助你，你要懂得感恩和感动，而不是当做理所固然。你要懂得别人帮你是情分，不帮你是本分。侍父母，要孝顺，对朋友，要真诚。不论你生活精彩或者混沌，孝顺父母，颐养天年。一父养十子，十子养一父。在这个美好时代，中华诸多美德都在逐渐消失，做子孝为天，但是总有某些人，自己活在天堂，硬生生把父母扔进地狱。
