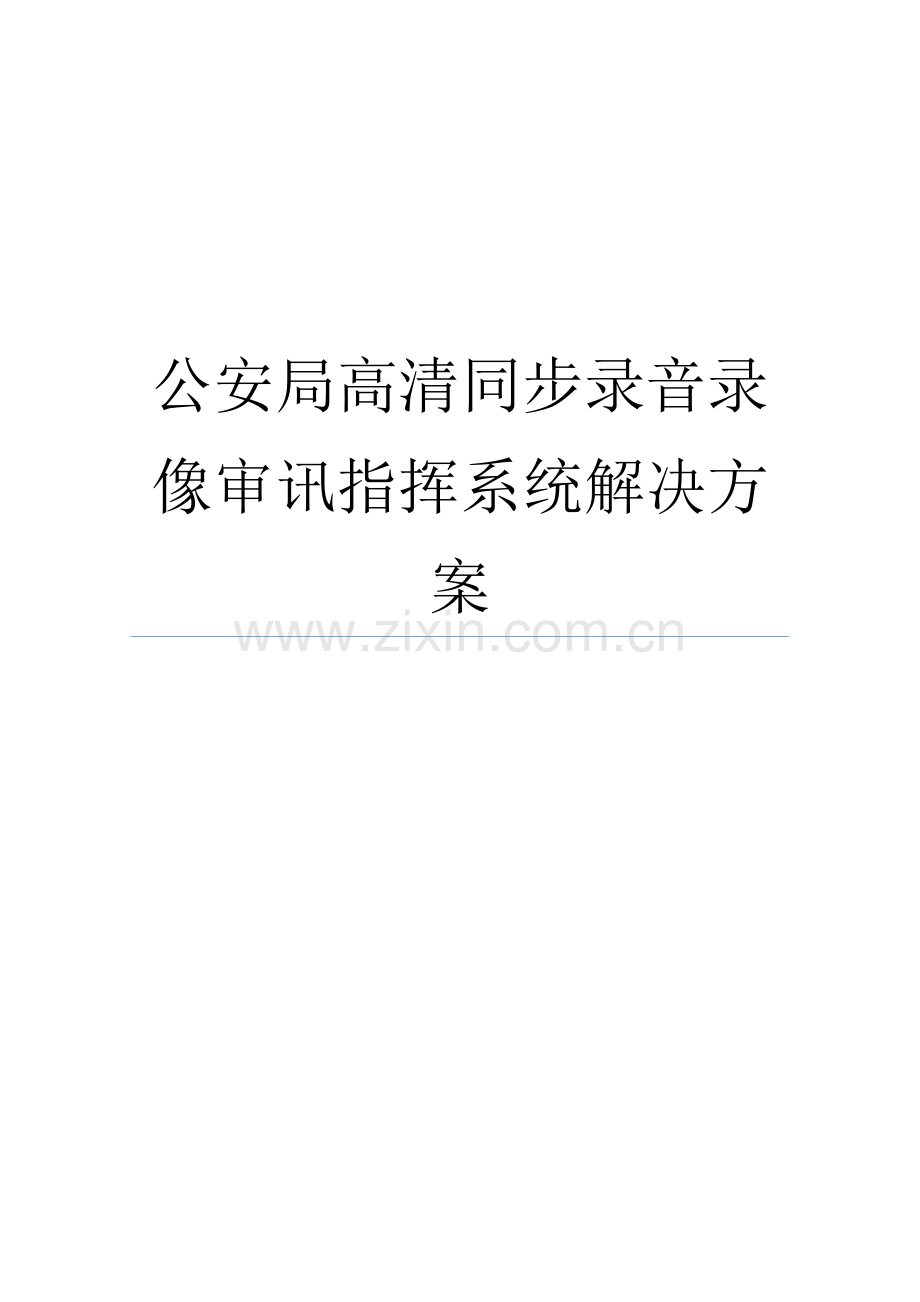

公安局高清同步录音录像审讯指挥系统解决专项方案.doc

公安局高清同步录音录像审讯指挥系统解决方案目录第1章 系统设计31.1 需求分析31.2 应用目的41.3 参照原则4第2章 系统详细设计62.1 系统设计思路62.2 系统整体架构62.3 讯问室建设72.3.1 前端设备布置72.3.2 传播链路设计82.3.3 重要设备简介92.4 询问室建设122.4.1 前端设备布置122.4.2 传播链路设计132.4.3 重要设备简介13第3章 办案区监控系统设计173.1 前端点位设计183.1.1 视频监控系统点位布置183.1.2 视频监控系统前端概述183.1.3 视频监控前端设备简介193.2 视频存储设计203.2.1 视频存储方案203.2.2 存储架构设计203.2.3 存储方略阐明203.2.4 存储容量计算213.2.5 存储设备简介213.3 解码控制设计22第4章 平台设计23第1章 系统设计1.1 需求分析近年来，犯罪嫌疑人翻供案件呈逐年上升趋势，许多被告人在庭审时对侦查阶段口供进行更改或不承认；且也许浮现被告人在庭审中指出，在侦查阶段所做供述是讯问时刑讯逼供所致，致使法庭审理陷入尴尬，阻挠了司法机关对案件顺利审理。有了讯问全程录 音录像，讯问整个过程在法庭得以重现，就可以有效地抑制被告人 任意翻供，大大缩短法庭质证时间，从而提高庭审效率；另一方 面还能证明讯问程序合法性， 有助于法官对犯罪嫌疑人口供客观真实性进行对的判断。规范干警执法行为全程同步录音录像全程记录，使干警在如今办案中更加注意自 己形象，办案人员从衣着仪表到言谈举止也更加自律。在审讯前， 办案人员也都可以自觉地做好审讯准备工作，制定详细审讯提纲， 并对审讯中也许浮现状况进行认真分析，拟定相应对策，对审讯过 程中需出示书证、物证，通盘考虑，精心策划。改进并提高审讯过程中办法和效率相对于讯问笔录这种固定证据方式，全程同步录音录像具备真 实性强、稳定持续性高等明显优势，更能完整地反映讯问过程和 内容，有效地克服了讯问笔录不连贯、不完整缺陷；同步全程同步 录音录像实现了在审讯过程中办案指挥员对整个审讯工作实时动 态管理和监督，它通过协调资源，把现场讯问侦查人员和后台指 挥人员紧密地结合起来，达到了内外互动、上下协作、整体联动，全 面把握案件效果。 同步， 全程同步录音录像可以适时调节审讯方略、思路、办法，从而实现案件迅速突破，有效地提高了审讯效果和 效率。现场指挥人员还可以通过现场同步录音录像画面，监督讯问人 员行为，及时发现和制止讯问人员也许发生不文明办案行为，发 现和防范办案过程中不安全因素，消除安全隐患，从而保证整个讯 问工作安全有效。保障犯罪嫌疑人和执法人员双重权益严格了办案程序，强调审讯过程中全程同步录音录像，规定在 审讯过程中实行犯罪嫌疑人权利义务告知及全程同步录音录像告知 制度，从而保证了规范办案、文明办案和安全办案。如此，既规范了 办案人员审讯行为，提高了执法水平，防止浮现程序违法、程序疏漏 和刑讯逼供行为，又遏制了犯罪嫌疑人翻供侥幸心理，有效地阻 止了庭审犯罪嫌疑人翻供，也避免了办案人员被诬告和陷害，最后 使犯罪嫌疑人和干警合法权益得到了有效保障。1.2 应用目的针对讯问（询问）室建设一套同步录音录像系统，规范执法人员审讯行为，为合理取证提供可靠根据，避免刑讯逼供、违法审问等现象浮现，进一步提高司法公信力。同步运用当代侦查手段把现场讯（询）问人员和指挥人员紧密结合起来，实现案件迅速侦破，更快更准打击犯罪是公安同步录音录像系统建设迫切需求。针对办案区八室，及其公共区域，重要通道等，布置高清网络视频监控系统。1.3 参照原则本系统规划设计严格遵循国家关于部门政策法规，以安防监控行业技术原则为参照原则。本系统涉及原则规范涉及但不限于下表所示文献规定原则。序号文献名称文献编号1中华人民共和国人民共和国公共安全行业原则GA/T 70-942中华人民共和国刑事诉讼法3数字化审讯（讯问）记录系统技术规定GA/T 882-4公安机关讯问全程同步录音录像系统建设规范5人民检察院询问职务犯罪嫌疑人实行全程同步录音录像规定（试行）6人民检察院询问职务犯罪嫌疑人实行全程同步录音录像系统建设规范（试行）7安全防范视频监控联网系统信息传播、互换、控制技术规定GB/T 28181-8安全防范工程技术规范GB 50348-9智能建筑设计原则GB/T 50314-10综合布线系统工程设计规范GB 50311-11电子信息系统机房设计规范GB 50174-12视频安防系统技术规定GB/T367-13视频安防监控数字录像设备GB 20815-第2章 系统详细设计2.1 系统设计思路依照公安部等有关文献规定，同步录音录像作为公安办案过程重要环节，是提取犯罪活动有关信息重要手段，必要建立原则统一讯(询)问环境和设施条件，有助于加强对讯(询)问过程法律监督，更好地规范执法行为，增进公正执法；同步保障被讯(询)问人法律授予权益，是公安机关加强执法规范化建设有力举措，是提高犯罪侦查工作水平客观规定。同步录音录像系统规划建设本着“高起点、高效率”原则，以“同步录音录像”为业务核心，以“高清化、智能化”为设计理念，讯问管理系统为软件载体，综合集成了同步录音录像、台帐管理、光盘刻录、视频监控、人员报警、电子地图等各种应用模块，通过上层综合管理系统统一协调将各基层模块以及硬件设备打通，实现信息互联互通，从而建成一种综合性应用系统。平台同步也具备开放特性，充分预留出和其她子系统和硬件设备对接接口，从而达到“无缝扩容”目。2.2 系统整体架构本系统建设采用高清讯(询)问系统，它是一种采用高清网络摄像机作为监控前端，可实现移动讯问、远程提讯等应用，且审讯指挥中心可远程指挥讯问过程，及时查看案件信息讯(询)问系统。系统集成涉及音视频信号采集、编码、传播、存储和中心控制，且规定审讯专用主机支持高清视频码流解决功能。其系统架构如下图所示：图1. 图1 高清讯(询)问系统架构示意图公安部门讯(询)问系统建设，应当涉及讯问室（即执法场地）建设、询问室建设、审讯室走廊监控和指挥中心建设几种个方面。本章就上述建设内容提出详细设计规划方案。2.3 讯问室建设依照规定，犯罪嫌疑人讯问过程必要在讯问室里进行，这是案件审理、证据获取第一现场。在讯问室建设一套数字审讯同步录音录像系统，是满足讯问合法取证需要环境规定。2.3.1 前端设备布置讯问室设备布置是同步录音录像系统建设核心区域，需要兼顾各业务需求，依照系统整体布置规划，建议每间讯问室可安装一台全景监控摄像机（推荐高清半球）、一台特写监控摄像机、一台签字摄像机（可选，推荐网络枪机）、一台指挥摄像机（可选，推荐球机，带云台，可任意旋转、自动变焦等操作）、两只拾音器、一台温湿度显示屏，一只报警按钮（可选），一台审讯终端系统（含笔录、讯问信息管理等），配套耳机，一台高清网络审讯主机，一台示证显示屏及其她配套设施。设备详细安装布局参照下图：讯问室同步录音录像系统设备布置2.3.2 传播链路设计本方案前端视频图像采集设备选用网络高清，保证音视频数据实时性。讯问室内部涉及到数据传播重要分为如下几某些：1 视频资料采集：前端高清网络摄像机视频信号通过网络数据线传播到布置在机房中高清审讯主机上进行存储，经网络可在其她存储介质上做备份存储。2 音频资料采集：前端拾音器通过RCA线缆接入高清审讯主机音频输入接口进行存储。3 报警信号采集：布置在讯问室内报警按钮重要用于讯问期间发生紧急报警，通过RVV21.0线缆接入机房中审讯主机上报警输入接口。4 温湿度显示屏信号采集：布置在讯问室内温湿度显示屏通过RS-485线和讯问主机互联，进行信号传播。也可选用网络型温湿度显示屏，通过以太网线直接进行数据信号传播。5 示证显示屏：示证显示屏重要通过VGA传播线和解码器VGA接口进行连接，实现电子证据展示。2.3.3 重要设备简介l 高清网络审讯主机 具备自定义笔录模板功能，可将笔录信息与录音录像同步，并可标记重点； 可对放入关盘进行检测，光盘出错时自动弹出，重新放入光盘后自动重刻； 可对刻录光盘在刻录前设定读取密码，读取光盘内容时需密码验证； 接入视频画面中可叠加一种小画面，小画面大小及位置可调； 双光盘刻录时本机硬盘进行备份录像； 具备防篡改检测功能，当视音频文献被改动时，通过客户端给出提示； 采用嵌入式架构，支持双光驱同步直刻，硬盘与光盘同步双备份；支持光盘对刻；、 支持接入4路720P或2路1080P高清网络摄像机和网络快球； 网络支持DVD光盘数字加密，实现音视频数据同步压缩，防剪辑，每张光盘有独立密序列号； 网络支持7寸高清触摸屏控制与显示；网络HDMI与VGA同源显示，画质辨别率最高可达1080P； 网络支持原则DVD光盘或蓝光光盘刻录；网络支持1、2、3、4路画面合成，小画面位置和大小可调； 网络支持视频画面上叠加案件编号、案件名称、办案人员、办案地点、涉案人员内容等光盘片头内容； 网络单张光盘刻录时间支持18小时之间设立；网络支持NTP（网络校时）、SADP（自动搜索IP地址）、NFS（接入NAS）、iSCSI（IP SAN应用）、PPPoE（拨号上网）等合同； 网络支持开放性设计，可提供原则合同与第三方系统对接；支持GB/T28181-联网原则。特写摄像机 200万1080p像素2.8-12mm电动变焦低照度网络摄像机； 采用1/3 Progressive Scan CMOS传感器； 最低照度：彩色0. 01 Lux； 最大图像尺寸：12801024，可输出1280 72060fps图像，800TVL； 支持感兴趣区域编码、可伸缩性编码功能； 支持数字宽动态,3D数字降噪功能； 支持三码流同步输出,双路高清码流可分别独立设立不同高清辨别率； 支持20路同步访问； 支持透雾、电子防抖、强光抑制功能； 支持越界侦测,区域入侵侦测,音频异常侦测,虚焦侦测,移动侦测,人脸侦测,动态分析等各种报警功能； 防暴级别 IEC 60068-2-75测试,Eh,20J；EN 50102,IK10； 支持不低于64G Micro SD/SDHC /SDXC卡插槽，支持本地存储功能 支持IP66防水防尘级别； 支持本地模仿输出功能； 1对音频输入/输出外部接口； 2对报警输入/输出接口； 1个RS-485接口；全景摄像机 200万1080p像素2.8-12mm电动变焦低照度网络摄像机； 采用1/2.8 Progressive Scan CMOS传感器； 最低照度：彩色0.02 Lux； 最大图像尺寸：1920108030fps，1000TVL； 支持感兴趣区域编码功能； 支持数字宽动态,3D数字降噪功能； 支持三码流同步输出,双路高清码流可分别独立设立不同高清辨别率； 支持20路同步访问； 支持透雾、电子防抖、强光抑制功能； 支持越界侦测,区域入侵侦测,音频异常侦测,虚焦侦测,移动侦测,人脸侦测,动态分析等各种报警功能； 防暴级别 IEC 60068-2-75测试,Eh,20J；EN 50102,IK10； 支持不低于64G Micro SD/SDHC /SDXC卡插槽，支持本地存储功能； 支持IP66防水防尘级别； 支持本地模仿输出功能； 1对音频输入/输出外部接口 2对报警输入/输出接口 1个RS-485接口2.4 询问室建设2.4.1 前端设备布置询问室设备布置是同步录音录像系统建设核心区域，需要兼顾各业务需求，依照系统整体布置规划，建议每间询问室可安装一台全景监控摄像机（推荐高清半球）、一台特写监控摄像机（推荐半球）、，带云台，可任意旋转、自动变焦等操作）、两只拾音器、一台温湿度显示屏，一台询问终端系统（含笔录、询问信息管理等），配套耳机，一台高清网络询问管理主机，及其她配套设施。设备详细安装布局参照下图：图2. 图 2询问室同步录音录像系统设备布置2.4.2 传播链路设计本方案前端视频图像采集设备选用网络高清，保证音视频数据实时性。询问室内部涉及到数据传播重要分为如下几某些：1 视频资料采集：前端高清网络摄像机视频信号通过网络数据线传播到高清网络询问主机上进行存储，经网络可在其她存储介质上做备份存储。2 音频资料采集：前端拾音器通过RCA线缆接入高清网络询问主机音频输入接口进行存储。3 温湿度显示屏信号采集：布置在询问室内温湿度显示屏通过RS-485线和询问主机互联，进行信号传播。也可选用网络型温湿度显示屏，通过以太网线直接进行数据信号传播。2.4.3 重要设备简介l 高清网络审讯主机 具备自定义笔录模板功能，可将笔录信息与录音录像同步，并可标记重点； 可对放入关盘进行检测，光盘出错时自动弹出，重新放入光盘后自动重刻； 可对刻录光盘在刻录前设定读取密码，读取光盘内容时需密码验证； 接入视频画面中可叠加一种小画面，小画面大小及位置可调； 双光盘刻录时本机硬盘进行备份录像； 具备防篡改检测功能，当视音频文献被改动时，通过客户端给出提示； 采用嵌入式架构，支持双光驱同步直刻，硬盘与光盘同步双备份；支持光盘对刻；、 支持接入4路720P或2路1080P高清网络摄像机和网络快球； 网络支持DVD光盘数字加密，实现音视频数据同步压缩，防剪辑，每张光盘有独立密序列号； 网络支持7寸高清触摸屏控制与显示；网络HDMI与VGA同源显示，画质辨别率最高可达1080P； 网络支持原则DVD光盘或蓝光光盘刻录；网络支持1、2、3、4路画面合成，小画面位置和大小可调； 网络支持视频画面上叠加案件编号、案件名称、办案人员、办案地点、涉案人员内容等光盘片头内容； 网络单张光盘刻录时间支持18小时之间设立；网络支持NTP（网络校时）、SADP（自动搜索IP地址）、NFS（接入NAS）、iSCSI（IP SAN应用）、PPPoE（拨号上网）等合同； 网络支持开放性设计，可提供原则合同与第三方系统对接；支持GB/T28181-联网原则。特写摄像机 200万1080p像素2.8-12mm电动变焦低照度网络摄像机； 采用1/3 Progressive Scan CMOS传感器； 最低照度：彩色0. 01 Lux； 最大图像尺寸：12801024，可输出1280 72060fps图像，800TVL； 支持感兴趣区域编码、可伸缩性编码功能； 支持数字宽动态,3D数字降噪功能； 支持三码流同步输出,双路高清码流可分别独立设立不同高清辨别率； 支持20路同步访问； 支持透雾、电子防抖、强光抑制功能； 支持越界侦测,区域入侵侦测,音频异常侦测,虚焦侦测,移动侦测,人脸侦测,动态分析等各种报警功能； 防暴级别 IEC 60068-2-75测试,Eh,20J；EN 50102,IK10； 支持不低于64G Micro SD/SDHC /SDXC卡插槽，支持本地存储功能 支持IP66防水防尘级别； 支持本地模仿输出功能； 1对音频输入/输出外部接口； 2对报警输入/输出接口； 1个RS-485接口；全景摄像机 200万1080p像素2.8-12mm电动变焦低照度网络摄像机； 采用1/2.8 Progressive Scan CMOS传感器； 最低照度：彩色0.02 Lux； 最大图像尺寸：1920108030fps，1000TVL； 支持感兴趣区域编码功能； 支持数字宽动态,3D数字降噪功能； 支持三码流同步输出,双路高清码流可分别独立设立不同高清辨别率； 支持20路同步访问； 支持透雾、电子防抖、强光抑制功能； 支持越界侦测,区域入侵侦测,音频异常侦测,虚焦侦测,移动侦测,人脸侦测,动态分析等各种报警功能； 防暴级别 IEC 60068-2-75测试,Eh,20J；EN 50102,IK10； 支持不低于64G Micro SD/SDHC /SDXC卡插槽，支持本地存储功能； 支持IP66防水防尘级别； 支持本地模仿输出功能； 1对音频输入/输出外部接口 2对报警输入/输出接口 1个RS-485接口第3章 办案区监控系统设计视频监控系统采用高清视频监控技术，实现视频图像信息高清采集、高清编码、高清传播、高清存储、高清显示；系统基于IP网络传播技术，提供视频质量诊断等智能分析技术，实现全网调度、管理及智能化应用，为顾客提供一套“高清化、网络化、智能化”视频图像监控系统，满足顾客在视频图像业务应用中日益迫切需求。本方案重要实现如下目的：建成统一中心管理平台：通过管理平台实现全网统一视频资源管理，对前端摄像机、编码器、解码器、控制器等设备进行统一管理，实现远程参数配备与远程控制等；通过管理平台实现全网统一顾客和权限管理，满足系统多顾客监控、管理需求，真正做到“坐阵于中心，掌控千里之外”。NVR存储：实现系统高清化与网络化：本方案以建设全高清监控系统为目的，为顾客提供更清晰图像和细节，让视频监控变得更有使用价值；同步以建设全IP监控系统为目的，让顾客可通过网络中任何一台电脑来观看、录制和管理实时视频信息，且系统组网便利，构造简朴，新增监控点或客户端都非常以便。智能前端摄像机：视频监控前端系统可依照不同场景不同需求，灵活选取适当前端监控产品，本次选取摄像机为SMART摄像机，够满足室内监控需求，还具备IP66防尘防水防护级别，可以布置在室外较为恶劣场景。网络高清摄像机，通过其全新硬件平台和最优编码算法，提供最高效解决能力和最丰富功能应用，旨在给顾客提供更优质图像效果、更丰富监控价值、更便捷操作管理和更完善维护体系。系统具备如下特性：系统具备高可靠性、高开放性特性：通过采用业内成熟、主流设备来提高系统可靠性，特别是录像存储稳定性，此外系统可接入其她厂家摄像机、编码器、控制器等设备，能与其她厂家平台无缝对接；具备高智能化、低码流特性：运用智能分析、带有智能功能摄像机等提高系统智能化水平，同步通过先进编码技术减少视频码流，减少存储成本和网络成本，削弱对网络依赖性，提高视频预览流畅度；具备迅速布置、及时维护特性：通过采用高集成化、模块化设计设备提高系统布置效率，减少系统调试周期，系统能及时发现前端监控系统故障并及时告警，迅速相应；3.1 前端点位设计3.1.1 视频监控系统点位布置办案区监控点位布置重要考虑监控区域视频图像采集，结合公安局办案区环境特点与实际应用需求，通过对公安局办案区安全防范区域设立监控设备，为办案区提供安全监视、证据提取等有效技术防范手段。在针对不同区域进行监控点设计时，重要遵循如下几点原则：按需拟定监控区域：监控点设计一方面应依照环境特点与管理需求拟定监控区域，如公安局办案区出入口，重要通道，属于安全防范重点监控区域，设立视频监控点可以记录进出人员，事后均可进行录像调阅。依照监控视野选取合用镜头：在摄像机图像传感器（CCD/CMOS）尺寸拟定前提下，所需监视场景大小以及监视场景与摄像机距离，决定摄像机镜头焦距，在不同距离处需要看清人脸，需选取不同尺寸焦距。选取适当外形、尺寸与安装方式：前端监控设备选取应考虑安装后不影响办案区环境整体舒服性，同步考虑某些监控设备隐蔽安装需求，依照监控区域环境特点选取适当外形、尺寸，如枪式摄像机、半球摄像机、球型摄像机等，并依照现场安装条件选取便捷合理安装方式，如室内壁装、吊装，室外立杆安装等。选取最佳安装地点：在监控区域内选用适当安装点，以满足设备取电与布线便利性，同步考虑周边昼夜环境对视频采集效果影响。合理经济监控点汇聚方式：在监控点位设计过程中，依照周边区域监控点密集限度，考虑施工便捷与线缆成本等因素，采用就近原则将监控点进行汇聚。3.1.2 视频监控系统前端概述针对详细监控点位实际状况，室内摄像机选取半球采用吸顶安方式，不破坏原有装修环境，隐蔽性也较强；监控网络摄像机前端布置构造如下图所示：3.2 视频存储设计3.2.1 视频存储方案方案视频存储设计采用分布式存储模式，充分保障了系统可靠性和数据安全性，使系统建设性比价更高。视频图像实时存储在监控室高可靠、高性价比嵌入式NVR设备中；同步，重点关注视频图像，如与案事件关于视频图像信息上传至区县监控中心存储设备中进行长期保存。3.2.2 存储架构设计存储架构示意图3.2.3 存储方略阐明视频图像存储采用分布式存储与集中存储相结合模式，应支持各种存储设备共存。存储方略如下：1) 采用NVR存储模式，实时存储视频，周期为30天；2) 存储视频图像信息在保存30天后，如没有继续保存需要，则被新视频图像信息自动覆盖；3) 存储视频图像信息，如属于与案事件关于或其她重要视频图像信息，应转移到监控中心进行长期保存，长期保持期限原则上定为3年；4) 超过长期保存期限重要视频图像信息可从存储空间中删除，但必要采用光盘、磁盘、磁带等形式一种或数种进行永久脱机保存。3.2.4 存储容量计算本方案前端摄像机均采用高清网络摄像机，支持H.264 High Profile编码，采用ROI、SVC等高性能视频压缩技术，压缩比更高，且解决非常灵活。在低码率下，不但可以保持较高图像质量，还可以节约视频存储空间；在相似画质下，存储空间可节约一半以上。1080p清晰度视频码流可以降到3-4M；720p清晰度视频码流可以降到1-2M。单个通道24小时存储30天计算公式为：(TB)码流大小(Mbps)83600秒24小时30天10241024单个720p通道按2Mbps码流计算，存储30天数据总量为：(TB)=2Mbps83600秒24小时30天1024102490%0.69TB3.2.5 存储设备简介 支持硬盘录像机需具备绊线入侵、区域入侵检测功能； 支持硬盘录像机能对视频录像按智能分析类别进行录像检索，对符合条件视频按正常速度播放，其她视频按设定速度播放； 支持硬盘录像机支持对数据加锁并归档，加锁后数据不可被覆盖； 支持硬盘录像机支持客户端与设备实时双向对讲； 支持硬盘录像机可进行整机热备，主设备离线时，备份设备替代工作； 16路高清网络视频输入，100M网络输入带宽，最大支持600万像素摄像机接入 1路VGA输出，1路HDMI输出，支持HDMI、VGA独立高清1080P输出 8个SATA接口，1个eSATA接口，16进4出报警接口，2路音频输出，支持语音对讲 2个千兆网口，可实现网络容错、负载均衡、双网络IP设定等功能支持硬盘热插拔，RAID0、RAID1、RAID10和RAID5阵列功能，支持阵列手动重建和热备盘自动重建 支持N+1热备份、网络摄像机断网续传、零通道预览、即时回放、IPC集中管理、双操作系统、智能侦测IPC接入与联动、智能搜索、智能回放及备份、远程转码预览和转码回放等功能 支持1/4/6/8/9/16/25/32/36画面预览，16路720P同步回放3.3 解码控制设计图1. 乡镇解码控制系统示意图监控中心通过布置高清解码器，可实现对前端视频流解码，并控制其输出至图像显示系统（电视墙）上进行高清晰显示。同步，可配备触摸屏网络控制键盘，控制键盘通过TCP/IP接口与高清解码器相连，以便值班人员通过控制键盘控制高清解码器将前端监控资源解码输出上墙显示以及模式切换。高清解码器支持720P、高清1080p网络视频解码输出；支持VGA，HDMI两种接口解码输出；支持各种网络传播合同、各种码流传播方式。第4章 平台设计iVMS-8400E讯问监控联网管理系统是海康威视针对讯（询）问同步录音录像应用需求推出一款软硬件一体化产品。依照最高检颁布人民检察院讯问职务犯罪嫌疑人实行全程同步录音录像系统建设规范等文献规定，需要对侦查办案过程实行同步录音录像，海康威视充分运用公司在视频监控领域核心技术优势，结合公司自主研发审讯专用主机，实现对讯问过程全程同步录音录像、温湿度信息叠加、画中画显示、声音波形显示、审讯光盘实时刻录、远程指挥交流、审讯录像回放、案卷信息管理、审讯联网管理、人员权限控制等功能。讯问监控联网管理平台，以讯问过程同步录音录像应用为导向，以视频图像应用为基本手段，提供浏览器服务器（B/S）应用呈现模式。软件平台架构设计，从主线上决定了系统所能提供业务服务规模和水平。讯问监控联网管理平台采用了基于事实上工业原则J2EE平台和SOA面向服务架构，是被重复证明当前最强健、最高效、最具伸缩性和业务扩展能力平台架构之一。讯问监控联网管理平台软件架构分为各种层次，如下图所示：平台软件遵循多层体系构造模型，在层次架构上自下而上分为操作系统层、开发框架与运营环境层（涉及J2EE开发、数据库和中间件等，进行了科学合理封装）、中心服务层（浓缩视频监控核心技术基本服务平台，并以SOA架构中嵌入有关原则服务实现应用服务集成）、安防集成业务应用层（涉及监所各安防应用系统综合集成和智能化报警联动体系，以及与审批系统集成），以及顾客操作界面层。参数简介如下： 支持Inter Xeon E5-2600系列多核解决器，高速QPI互联总线，大容量三级缓存(6核2.0GHz)； Intel C602芯片组 16根内存插槽，支持DDR3 1600/1333/1066 ECC内存，最大可扩展至512GB内存； 集成Intel I350双千兆网卡，支持网络唤醒，网络冗余，负载均衡； 支持RAID 0、1、10； 最大支持8个热插拔3.5寸/16个2.5寸SAS/SATA硬盘； 内部可支持两块非热插拔SSD硬盘； 集成显示控制器，16MB显存； 机箱中部4个系统热插拔电扇； 采用B/S（浏览器/服务器）架构，模块化功能设计，最大化减少系统间耦合性； 支持多级平台级联，便携式审讯系统讯问资料导入平台，集中化管理； 提供简便化操作，可一键启动应用功能，或一键链接惯用平台； 对近期讯问信息，或待办事项醒目提示，可一键查看其详细信息； 具备完善案件卷宗管理系统，支持一件案件多次讯问关联记录，含讯问音视频资料、笔录资料等； 提供各种讯问方式，支持案件信息、讯问信息、笔录信息集中管理； 可依照应用需求，自主选取与否需要笔录，与否讯问结束后添加案件信息； 支持讯问过程指挥交流，支持语音、文字通讯； 提供电子地图应用功能，可视化直观展示讯问现场状况； 支持各种审讯专用主机接入，笔录、视频同一界面显示，音视频资料重点标记； 讯问结束后，系统自动上传讯问音视频资料，集中化管理； 支持指挥中心人员或领导远程查看各审讯室现场状况，及周界环境状况，并实时通信； 支持顾客权限精细化控制，可针对角色细化功能授权，并暂时授权人员查看权限； 支持外来人员资料调阅暂时授权，权限时间可控制； 支持平台操作、配备日记完善记录，可依照人员或时间查看操作日记。
