【物理】电与磁专题练习经典

一、电与磁选择题

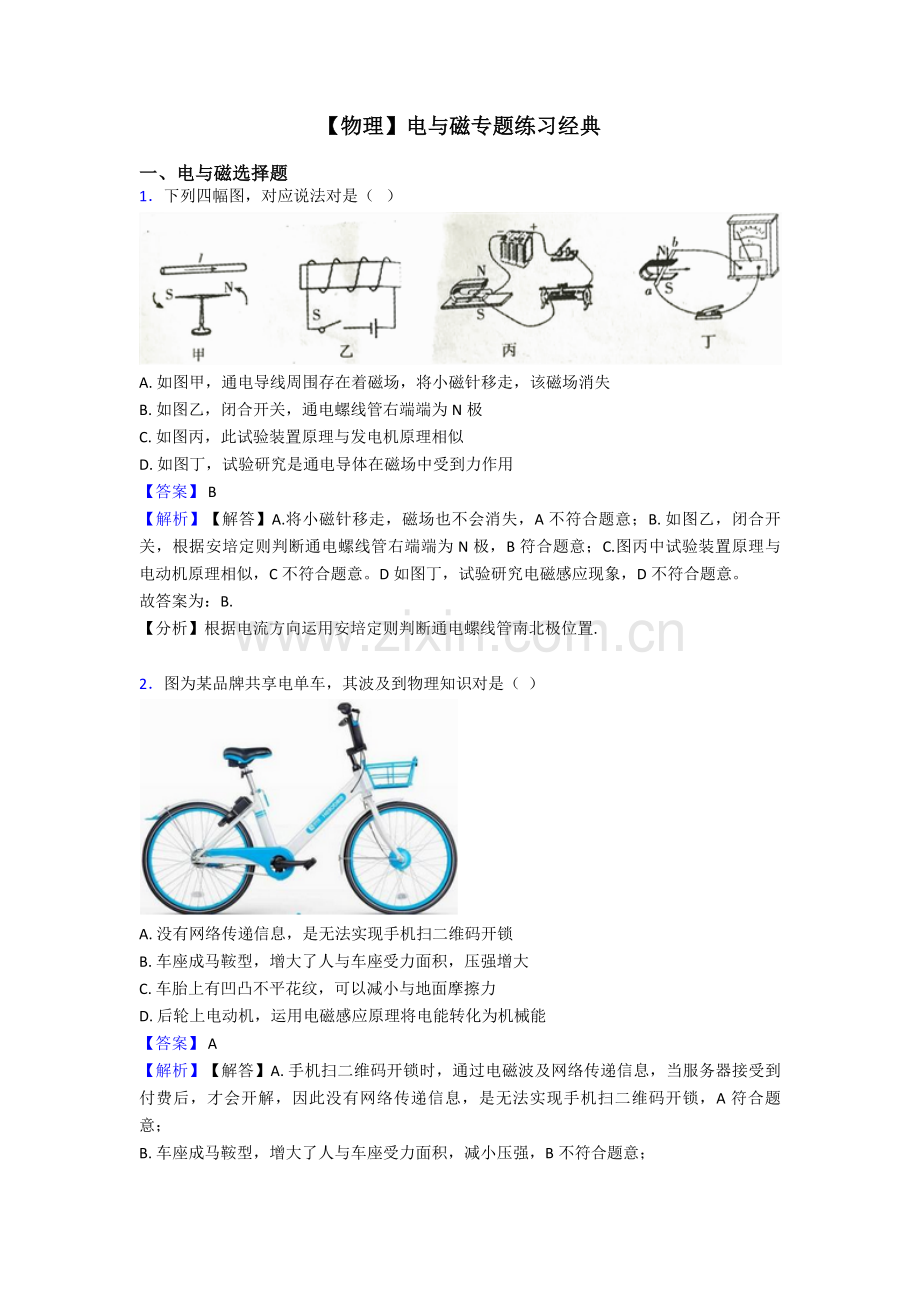

1．下列四幅图，对应说法对是（   ）

A. 如图甲，通电导线周围存在着磁场，将小磁针移走，该磁场消失
B. 如图乙，闭合开关，通电螺线管右端端为N极
C. 如图丙，此试验装置原理与发电机原理相似
D. 如图丁，试验研究是通电导体在磁场中受到力作用
【答案】 B
【解析】【解答】A.将小磁针移走，磁场也不会消失，A不符合题意；B. 如图乙，闭合开关，根据安培定则判断通电螺线管右端端为N极，B符合题意；C.图丙中试验装置原理与电动机原理相似，C不符合题意。D如图丁，试验研究电磁感应现象，D不符合题意。
故答案为：B.
【分析】根据电流方向运用安培定则判断通电螺线管南北极位置.

2．图为某品牌共享电单车，其波及到物理知识对是（  ）

A. 没有网络传递信息，是无法实现手机扫二维码开锁
B. 车座成马鞍型，增大了人与车座受力面积，压强增大
C. 车胎上有凹凸不平花纹，可以减小与地面摩擦力
D. 后轮上电动机，运用电磁感应原理将电能转化为机械能
【答案】 A
【解析】【解答】A. 手机扫二维码开锁时，通过电磁波及网络传递信息，当服务器接受到付费后，才会开解，因此没有网络传递信息，是无法实现手机扫二维码开锁，A符合题意；
B. 车座成马鞍型，增大了人与车座受力面积，减小压强，B不符合题意；
C. 车胎上有凹凸不平花纹，是用增大接触面粗糙程度措施增大摩擦力，C不符合题意；
D. 后轮上电动机，运用通电导线在磁场受力原理将电能转化为机械能，D不符合题意；
故答案为：A。
【分析】共享单车传递信息运用了电磁波，增大受力面积可以减小压强，增长粗糙程度可以增大摩擦力，电磁感应是将机械能转化为电能.

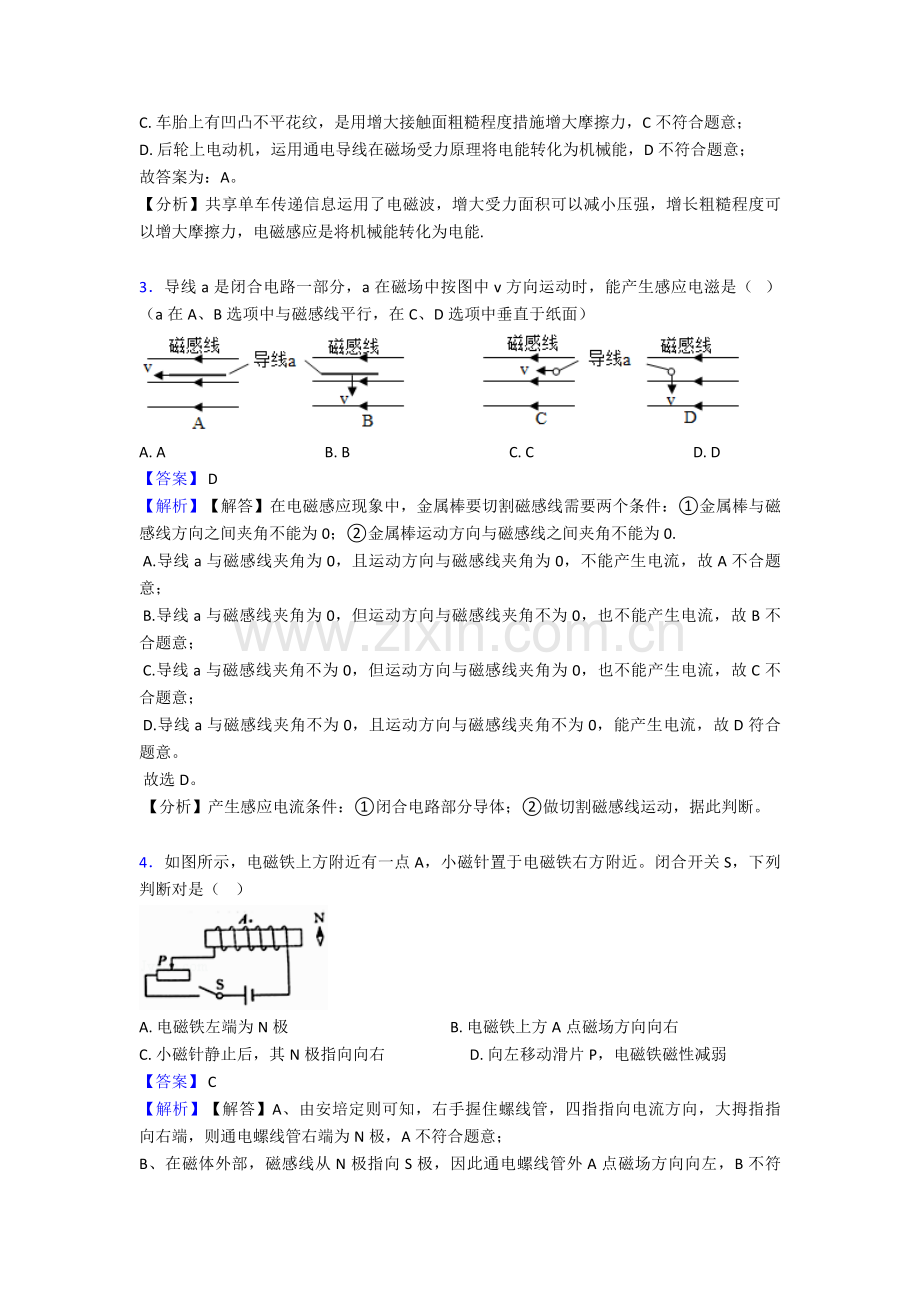

3．导线a是闭合电路一部分，a在磁场中按图中v方向运动时，能产生感应电滋是（   ）（a在A、B选项中与磁感线平行，在C、D选项中垂直于纸面）

A. A                                           B. B                                           C. C                                           D. D
【答案】 D
【解析】【解答】在电磁感应现象中，金属棒要切割磁感线需要两个条件：①金属棒与磁感线方向之间夹角不能为0；②金属棒运动方向与磁感线之间夹角不能为0.
A.导线a与磁感线夹角为0，且运动方向与磁感线夹角为0，不能产生电流，故A不合题意；
B.导线a与磁感线夹角为0，但运动方向与磁感线夹角不为0，也不能产生电流，故B不合题意；
C.导线a与磁感线夹角不为0，但运动方向与磁感线夹角为0，也不能产生电流，故C不合题意；
D.导线a与磁感线夹角不为0，且运动方向与磁感线夹角不为0，能产生电流，故D符合题意。
故选D。
【分析】产生感应电流条件：①闭合电路部分导体；②做切割磁感线运动，据此判断。

4．如图所示，电磁铁上方附近有一点A，小磁针置于电磁铁右方附近。闭合开关S，下列判断对是（    ）

A. 电磁铁左端为N极                                            B. 电磁铁上方A点磁场方向向右
C. 小磁针静止后，其N极指向向右                       D. 向左移动滑片P，电磁铁磁性减弱
【答案】 C
【解析】【解答】A、由安培定则可知，右手握住螺线管，四指指向电流方向，大拇指指向右端，则通电螺线管右端为N极，A不符合题意；
B、在磁体外部，磁感线从N极指向S极，因此通电螺线管外A点磁场方向向左，B不符合题意；
C、通电螺线管右端是N极，根据异名磁极互相吸引可知，小磁针S极应靠近螺线管右端，则小磁计S极向左转动，小磁针会逆时针旋转，故小磁针静止时，其N极指向向右，C符合题意；
D、向左移动滑片P，连入电路电阻减小，电流增大，电磁铁磁性增强，D不符合题意；
故答案为：C。
【分析】电磁铁特点：①磁性有无可由电流通断来控制；②磁性强弱可由变化电流大小和线圈匝数来调整；③磁极可由电流方向来变化.

5．如下有关电与磁四幅图片描述对是（　　）

A. 甲图：它是探究电磁感应现象装置图
B. 乙图：向左调整滑动变阻器滑片，电磁铁吸引大头针数目变少
C. 丙图：将开关闭合，小磁针N极向右转动
D. 丁图：电磁继电器是运用电流热效应来工作
【答案】C
【解析】【解答】解：A、此题中有电源，是探究磁场对通电导体与否有力作用试验．故A错误．
B、电磁铁中磁性强弱与电流强弱、线圈匝数有关，即向左调整滑动变阻器滑片，电阻变小，电流变大，故电磁铁吸引大头针数目变多，故B错误；
C、将开关闭合，据安培定则可知，螺线管右侧为N极，左侧为S极，根据同名磁极互相排斥，故小磁针N极向右转动，故C对；
D、电磁继电器是运用电流磁效应来工作，故D错误；
故选C．
【分析】（1）闭合电路一部分导体在磁场中切割磁感线运动，导体中有感应电流产生．
（2）电磁铁磁性强弱与电流大小和线圈匝数有关．
（3）据安培定则分析判断即可处理．
（4）电磁继电器是运用电流磁效应工作．

6．如图所示，处在光滑水平面小车上放有一条形磁铁，左侧有一螺线管，闭合开关S，下列判断对是（   ）

A. 小车受到电磁铁斥力作用，向右运动                  B. 小车受到电磁铁引力作用，向左运动
C. 只将滑片P向右移动，电磁铁磁性增强                D. 只将电源正负极互换，电磁铁磁性减弱
【答案】B
【解析】【解答】解：AB、电流从电源正极流出，根据安培定则可知，通电螺线管左端是N极，右端为S极，小车上磁铁左端为N极，异名磁极互相吸引，小车受到了一种向左吸引力，小车就会向左运动．故A错误，B对；
C、滑片P向右移动，连入电路电阻增大，电源电压不变，电流减小．在线圈匝数和铁芯不变时，电流减小，电磁铁磁性减弱．故C错误；
D、把电源正负极对调，将电源正负极对调，可以变化电磁铁极性，但不能变化磁性强弱，故D错误．
故选B．
【分析】（1）先根据安培定则（用右手握住螺线管，让四指指向螺线管中电流方向，则大拇指所指那端就是螺线管N极）判断出通电螺线管南北极，然后根据磁极间互相作用（同名磁极互相排斥，异名磁极互相吸引）判断出小车受力方向，从而得出小车运动方向．（2）电磁铁磁性强弱影响原因：电流大小、线圈匝数多少、有无铁芯．电流越大，匝数越多，有铁芯时电磁铁磁性越强．

7．如图所示，在通电螺线管（导线中箭头表达电流方向）附近放置小磁针（黑端为N极），静止时其指向对是（   ）
A.                    B.                    C.                    D.
【答案】A
【解析】【解答】解：A、根据安培定则可知，通电螺线管N极在右端，由同名磁极互相排斥，异名磁极互相吸引，可知，小磁针左端为S极，右端为N极，故A对；
B、根据安培定则可知，通电螺线管N极在上端，由同名磁极互相排斥，异名磁极互相吸引，可知，小磁针上端为S极，下端为N极，故B错误；
C、根据安培定则可知，通电螺线管N极在左端，由同名磁极互相排斥，异名磁极互相吸引，可知，小磁针左端为S极，右端为N极，故C错误；
D、根据安培定则可知，通电螺线管N极在左端，由同名磁极互相排斥，异名磁极互相吸引，可知，小磁针左端为S极，右端为N极，故D错误．
故选A．
【分析】用右手螺旋定则判断出通电螺线管磁极，再由磁极间互相作用规律判断小磁针静止时磁极指向．

8．下列设备中，运用电磁感应原理工作是（）

A. 发电机                              B. 电风扇                              C. 电热饮水机                              D. 白炽灯
【答案】 A
【解析】【分析】要解答本题需掌握：①发电机是运用电磁感应现象工作．
②电风扇构造和电动机原理．
③电热饮水机把电能转化为内能，而白炽灯是把电能转化为内能和光能，它们重要是运用电流热效应工作．

【解答】电磁感应现象最重要应用是发电机；而电风扇重要部件是电动机，电动机原理是运用通电导体在磁场中受力运动；
电热饮水机和白炽灯重要是运用电流热效应工作．故B、C、D不符合题意．
故选A．

9．对于图中所示四幅图，如下说法对是（　　）

​
A. 甲图中通电导线周围存在着磁场，假如将小磁针移走，该磁场将消失
B. 乙图中闭合开关，通电螺线管右端为N极
C. 丙图中闭合开关，保持电流方向不变，对调磁体N、S极，导体运动方向不变
D. 丁图中绝缘体接触验电器金属球后验电器金属箔张开一定角度，阐明该棒带正电
【答案】 B
【解析】【解答】解：

A、通电导线周围存在磁场，将小磁针移走，磁场仍存在，故A错误；
B、根据图中电源正极在右侧，可知螺线管中电流方向是由右侧进入左侧流出，故运用安培定则可知通电螺线管右端为N极，故B对；
C、通电导体在磁场中受到力作用，受力方向与磁场方向和电流方向有关，电流方向不变，对调磁体N、S极即变化了磁场方向，导体棒摆动方向将变化，故C错误；
D、丁图中绝缘棒接触验电器后，验电器金属箔张开一定角度，是由于箔片带上了同种电荷，也许是正电，也也许是负电，故D错误．
故选B．
【分析】（1）通电导线周围存在磁场，但磁场看不见、摸不着，可以通过小磁针偏转阐明磁场存在；
（2）安培定则：用右手握螺线管，让四指指向螺线管中电流方向，则大拇指所指那端就是螺线管北极；
（3）通电导体在磁场中受到力作用，受力方向与磁场方向和电流方向有关，当其中一种方向变化时，受力方向变化，但当两个方向同步变化时，受力方向不变；
（4）验电器是运用了同种电荷互相排斥原理制成．

10．如图所示是“探究电磁铁磁性强弱与哪些原因有关”试验，想让电磁铁吸引更多大头针，可行做法是（　　）

A. 将滑片P向a端移动            B. 将滑片P向b端移动            C. 用铜芯替代铁芯            D. 减少线圈匝数
【答案】 A
【解析】【解答】A、将滑片P向a端移动，电阻减小，由欧姆定律可知，电路中电流增大，则电磁铁吸引更多大头针，故A对；

B、将滑片P向b端移动，电阻增大，由欧姆定律可知，电路中电流减小，则电磁铁吸引大头针较少，故B错误；
C、电磁铁铁芯需用软磁性材料制成，铜不是磁性材料，故不可以用铜棒替代，故C错误
D、电磁铁磁性强弱与线圈匝数和电流大小有关，线圈匝数越少，磁性越弱，因此减少线圈匝数，电磁铁吸引大头针较少，故D错误．
故选A
【分析】电磁铁磁性强弱与线圈匝数和电流大小有关，电磁铁吸引大头针数码越多，电磁铁磁性越强．

11．有关下列四幅图说法对是

​
A. 甲图试验阐明磁场能产生电流                         B. 乙图试验所揭示原理可制成发电机
C. 丙图是演示电磁感应现象试验装置                  D. 丁图中麦克风应用了磁场对电流作用
【答案】 B
【解析】【解答】解：A、图甲是奥斯特试验，通电后小磁针偏转，阐明了通电导线周围存在磁场；因此A说法错误，不符合题意．

B、图乙是电磁感应试验，根据此原理可以制成发电机；因此B说法对，符合题意．
C、图丙是磁场对电流作用试验，通电后通电导体在磁场中受到力作用而运动；因此C说法错误，不符合题意．
D、图丁是动感线圈式话筒，当人对话筒说话时，引起膜片振动，膜片振动会引起线圈运动，切割永磁铁磁感线而产生相对应变化电流，从而在扬声器产生与说话者相似声音．动圈式话筒是根据电磁感应原理工作；因此D说法错误，不符合题意．
故选B
【分析】A、认识奥斯特试验，懂得奥斯特试验证实了通电直导线周围存在磁场．即电流磁效应．
B、掌握电磁感应现象及试验，懂得在此试验中让闭合电路部分导体在磁场中做切割磁感线运动，电路中会产生感应电流．根据这个原理制成了发电机．
C、掌握磁场对电流作用试验，懂得在此试验中，通电导体在磁场中受到力作用．
D、要处理此题，需要懂得动感线圈式话筒是根据电磁感应现象工作

12．如图所示，甲、乙、丙、丁是四幅试验图，下列说法对是（   ）

A. 甲试验阐明同名磁极互相吸引，异名磁极互相排斥
B. 乙试验阐明闭合电路部分导体在磁场中做切割磁感线运动时，导体中就产生电流
C. 丙试验阐明运用磁场可以产生电流
D. 丁试验阐明机械能可以转化为电能
【答案】B
【解析】【解答】解：
A、两磁铁悬挂起来，当同名磁极相对时，互相排斥；当异名磁极相对时，互相吸引，故A不对；
B、导线与敏捷电流计相连，闭合电路时，当导体在磁场中做切割磁感线运动时，敏捷电流计发生偏转，阐明了电磁感线现象，故B对；
C、导线内通以电流后，放在其周围小磁针会发生偏转，阐明通电导线周围存在磁场，故C不对；
D、导体棒与电源相连，当通以电流时由于受磁场力作用，导体棒会发生运动，故阐明通电导体在磁场中受磁场力作用，是电能转化为机械能，故D不对．
故选B．
【分析】由试验装置及试验现象可知试验原理及意义．

13．巨磁电阻效应是指某些材料电阻在磁场中急剧减小现象，且磁场越强电阻越小，图中是阐明巨磁电阻特性原理示意图，图中GMR是巨磁电阻，假如闭合S1、S2 ， 滑片P向左移动时，电表变化状况是（   ）

A. 表和 表达数均变小                                  B. 表和 表达数均变大
C. 表达数变小， 表达数变大                        D. 表达数变大， 表达数变小
【答案】D
【解析】【解答】闭合S1、S2 ， 滑片P向左移动时，电路中电阻变小，电流变大，通电螺线管磁性变强，因此巨磁电阻阻值变小，根据串联电路电压规律可知，其两端电压变小即电压表示数变小，根据欧姆定律可知电路中电流变大，即电流表示数变大，D符合题意，ABC不符合题意.
故答案为：D.
【分析】根据滑动变阻器在变化分析电路中电流变化，电流变化影响磁性强弱变化，从而电路中电流和电压和变化.

14．下列有关磁现象说法中对是（　　）
A. 磁感线越密集地方磁场越弱                         B. 发电机是运用电磁感应原理工作
C. 地磁场N极在地球北极附近                      D. 电磁铁磁性强弱不能通过调整电流大小来控制
【答案】B
【解析】【解答】解：
A、磁场中磁感线密集地方阐明该处磁场强，磁感线稀疏地方磁场弱，故A错误；
B、发电机即通过线圈在磁场中做切割磁感线运动，此时电路中会产生电流，是电磁感应现象，故B对；
C、地磁N极在地理南极附近，地磁S极在地理北极附近．故C错误；
D、电磁铁磁性与线圈匝数和电流大小有关，因此电磁铁磁性强弱可以通过变化电流大小来控制，故D错误．
故选B．
【分析】（1）在磁场中磁感线疏密来表达磁场强弱．
（2）闭合电路一部分导体在磁场中做切割磁感线运动时，会产生感应电流，这叫电磁感应现象，其前提条件是施加运动，成果是产生电流．
（3）地球自身是一种巨大磁体，地磁两极和地理两极不重叠．
（4）电磁铁磁性强弱与电流大小、线圈匝数多少、有无铁芯有关．

15．如图1是我国具有世界先进水平反潜巡查机，机尾“棍子”叫做磁异探测器，它能将潜艇通过海域引起磁场强弱变化转化为强弱变化电流，从而发现潜艇存在，下列四幅图中，所波及物理原理与磁异探测器相似是（   ）

A. 甲图可探究磁场对通电导体产生力作用       B. 乙图可探究电流周围存在磁场
C. 丙图可探究磁能生电                                       D. 丁图运用超声波反射制成声呐可确定潜艇位置
【答案】C
【解析】【解答】解：
由题可知，磁异探测器将潜艇通过海域引起磁场强弱变化转化为强弱变化电流，阐明有感应电流产生，即磁异探测器所波及物理原理为电磁感应现象；
A、图甲可探究磁场对通电导体产生力作用，是电动机原理，故A不合题意；
B、图乙试验是探究通电螺线管周围存在磁场，运用了电流磁效应，故B不合题意；
C、图丙中，开关闭合后，在外力作用下使导体左右移动，切割磁感应线，电流表指针发生偏转，阐明此时有感应电流产生，这是电磁感应现象，是发电机工作原理，表达磁能生电．故C符合题意；
D、图丁是运用回声定位确定物体位置，故D不合题意．
故选C．
【分析】磁异探测器最终将信号转换为变化电流，因此是一种发电机，分析下面四幅图，找出发电机原理即可．

16．如图所示，是某保密室防盗报警电路，当有人闯入保密室时会使开关S闭合．下列说法对是（   ）

A. 电磁继电器与发电机工作原理相似                      B. 电磁继电器与电动机工作原理相似
C. 电磁铁工作时，上端为S极                                  D. 当有人闯入保密室时，b灯亮
【答案】D
【解析】【解答】解：
AB、电磁继电器是运用电流磁效应工作，发电机是运用电磁感应原理制成，电动机是根据通电线圈在磁场中受力而转动工作，故AB错误；
C、根据安培定则可知，电磁铁工作时，上端为N极，故C错误；
D、当有人闯入保密室时会使开关S闭合，电磁铁有磁性，吸引衔铁，电灯b所在电路接通，b灯亮，故D对．
故选D．
【分析】（1）电磁继电器是运用电流磁效应工作，发电机是运用电磁感应原理制成，电动机是根据通电线圈在磁场中受力而转动；（2）根据安培定则判断电磁铁NS极；（3）电磁继电器工作原理，当控制电路接通时，电磁铁有磁性，衔铁被吸下；当控制电路断开时，电磁铁无磁性，衔铁在弹簧作用下被拉起，结合实际状况进行分析．

17．指南针是我国四大发明之一，有关指南针，下列说法对是（　　）

A. 指南针可以仅具有一种磁极                                B. 指南针指向不会受附近磁铁块干扰
C. 指南针可以指南北，阐明地球具有磁场               D. 指南针所指南北方向与地理两极是重叠
【答案】 C
【解析】【解答】A、指南针是一种磁体，磁体均有两个磁极，故A错误；

B、指南针周围有其他磁体时，两个磁场互相作用会产生磁力，而使指南针不一定指向南北方向，故B错误；
C、指南针可以指南北，阐明地球具有磁场，故C对；
D、磁偏角阐明地理南北极与地磁南北极并不重叠，故D错误．
故选：C
【分析】地球是一种大磁体，地磁南极在地理北极附近，地磁北极在地理南极附近，由于受到地磁场作用，放入地磁场磁体都受到地磁场作用．

18．如图所示，下列说法中错误是（    ）
A. 验电器检查物体与否带电
B. 小磁针转动，阐明通电导线周围存在磁场
C. 该试验能阐明发电机工作原理
D. 该试验用来研究电磁感应现象
【答案】 D
【解析】【解答】A.验电器是用来检查物体与否带电仪器，A不符合题意；
B.该装置是奥斯特试验，即此时小磁针转动，阐明电流能产生磁场，B不符合题意；
C.该装置中没有电源，因此开关闭合后，AB左右运动，会产生电流，故是电磁感应现象，发电机就是运用该原理制成，C不符合题意；
D.该装置中有电源，开关闭合后，金属棒AB会受力运动，故是电动机原理，D符合题意；
故答案为：D
【分析】据题目中四个图，结合验电器作用、磁场特点、发电机原理和电动机原理等知识分析判断即可。

19．对下列试验装置说法中，对是（   ）
A. 图甲可用来演示通电导体在磁场中受力状况                B. 图乙可用来演示发电机工作原理
C. 图丙可用来演示电磁铁磁性强弱与电流大小有关     D. 图丁可用来演示电动机工作原理
【答案】D
【解析】【解答】解：A、该图中没有电源，即电磁感应现象，此试验阐明闭合电路一部分导体在磁场中做切割磁感线运动时，导体中就产生电流，故A错误；
B、该图为奥斯特试验，阐明通电导线周围存在着磁场，故B错误；
C、该图阐明电磁铁磁性强弱与线圈匝数多少有关，故C错误；
D、该图中有电源，即闭合开关后，磁场中金属棒ab就会运动，即阐明通电直导线在磁场中受到力，故D对；
故选D．
【分析】分析四个选项中图，结合所对应知识逐一判断即可．

20．对图中各图所示状况判断，对是（   ）

A. 图（a）中q1q2两绝缘小球带同种电荷               B. 图（b）中导线a端接电源正极
C. 图（c）中不计摩擦、轮重及绳重，匀速拉绳力F大小为80N      D. 图（d）表达物体以5m/s速度匀速运动
【答案】 C
【解析】【解答】解：A、两带电小球互相吸引，故只能为同种电荷，故A错误；
B、小磁针N极指向电磁铁，故小磁针所在位置磁感线向里，故电磁铁下方为S极，由右手螺旋定则可知，电流应由b流入，故b为电源正极，故B错误；
C、由滑轮组中有三股绳与动滑轮相连，故拉力应为重力 ，即拉力为 =80N，故C对；
D、图象为S﹣t图象，故图象中每一点表达在某一时刻物体位置，图象表达物体距离没有发生变化，故物体应处在静止状态，故D错误；
故选C．
【分析】解答本题应掌握：（1）同种电荷互相排斥，异种电荷互相吸引；（2）由小磁针指向可知磁感线方向，由磁感线特点可知电磁铁磁极方向，再由右手螺旋定则可求得电流方向及电源正负极；（3）分析滑轮组可知，本滑轮为省力滑轮，由绳纸绕法可知拉力和物体重力关系．（4）首先应明确是何种图象，再由坐标含义得出图象意义．

21．下面列举了四位科学家和他们重要成果，其中描述错误是（  ）

A. 牛顿﹣﹣牛顿第一定律                                       B. 沈括﹣﹣最早记述了磁偏角
C. 奥斯特﹣﹣电磁感应现象                                    D. 伽利略﹣﹣研究发现运动不需要力来维持
【答案】 C
【解析】【解答】A、牛顿发现了牛顿第一定律，A不符合题意；
B、沈括最早记述了磁偏角，B不符合题意；
C、奥斯特发现了电流磁效应，电磁感应现象是法拉第发现，C符合题意．
D、伽利略﹣﹣研究发现运动不需要力来维持，D不符合题意．
故答案为：C．
【分析】根据对物理规律、现象及科学家重要奉献认识和理解分析解答即可.

22．如图为通电螺线管磁场强弱演示仪示意图（导线电阻不计），由图可知：（   ）

A. 当开关S接a点时，仪表指针向右偏转
B. 当开关S接a点接滑片P向下移动时，仪表达数变小
C. 保持滑片P位置不变，开关S由a点换到b点，仪表达数变大
D. 若将电源正负极对调，仪表指针偏转方向不变
【答案】C
【解析】【解答】解：
A、由安培定则可知，通电螺线管右端为N极，根据同名磁极互相排斥可知，仪表指针向左偏转，故A错误；
B、当开关S接a点接滑片P向下移动时，变阻器接入电路电阻减小，电流增大，磁性增强，排斥力增大，指针偏转变大，仪表达数变大，故B错误；
C、保持滑片P位置不变，开关S由a点换到b点，线圈匝数增长，磁性增强，排斥力增大，指针偏转变大，仪表达数变大，故C对；
D、若将电源正负极对调，电流方向变化，磁场方向变化，仪表指针偏转方向变化，故D错误．
故选C．
【分析】（1）由安培定则判断通电螺线管南北极和磁极间互相作用判断仪表指针向偏转；、（2）根据滑动变阻器移动方向判断通电螺线管磁性变化，判断仪表达数变化；（3）通电螺线管磁性强弱与电流大小、线圈匝数、有无铁芯；（4）通电导体在磁场受力方向与电流方向、磁场方向有关．

23．下列设备，运用电磁继电器工作是（   ）
A. 水位自动报警器            B. 动圈式话筒
C. 电磁起重器                                      D. 直流电铃
【答案】 A
【解析】【解答】解：A、如图，由容器、左侧电源和电磁铁构成是控制电路，由有灯和右侧电源构成是工作电路，这是一种电磁继电器用控制电路来控制工作电路。A符合题意。
B、如图动圈式话筒，是运用电磁感应原理工作，只有一种电路。B不符合题意。
C、电磁起重机是运用电流磁效应工作，只有一种电路，C不符合题意。
D、电铃是运用电流磁效应工作，只有一种电路，D不符合题意。
故答案为：A
【分析】在电和磁这一部分中，学到了诸多电学设备，每个设备制成原理是常常考察知识点.一般来说，有电磁铁仪器是电流磁效应原理，发电机和动圈式话筒是电磁感应现象原理，电动机和扬声器是通电导体在磁场中受力原理.

24．如图所示四个试验,反应电动机基本原理是（   ）
A.                                                    B.
C.                                    D.
【答案】 D
【解析】【解答】电动机工作原理是电流在磁场中受力作用而运动，D图有电源，有磁场，导体在磁场中受力运动，D符合题意。
故答案为：D.
【分析】磁场对通电导体作用是电动机工作原理。

25．有关如图四幅图说法对是（   ）

A. 甲图试验阐明磁场能产生电流                         B. 乙图试验所揭示原理可制成电动机
C. 丙图所示装置把机械能转化为电能                      D. 丁图中麦克风应用了电磁感应现象
【答案】 D
【解析】【解答】A、图甲是奥斯特试验，通电后小磁针偏转，阐明了通电导线周围存在磁场；A不符合题意．
B、图乙是电磁感应试验，根据此原理可以制成发电机；B不符合题意．
C、图丙是磁场对电流作用试验，通电后通电导体在磁场中受到力作用而运动，把电能转化为机械能，C不符合题意．
D、图丁是动感线圈式话筒，当人对话筒说话时，引起膜片振动，膜片振动会引起线圈运动，切割永磁铁磁感线而产生相对应变化电流，从而在扬声器产生与说话者相似声音．动圈式话筒是根据电磁感应原理工作；D符合题意．
故答案为：D．
【分析】本题是电磁综合题，重要是电磁感应，磁场对电流作用，电流磁效应等.
