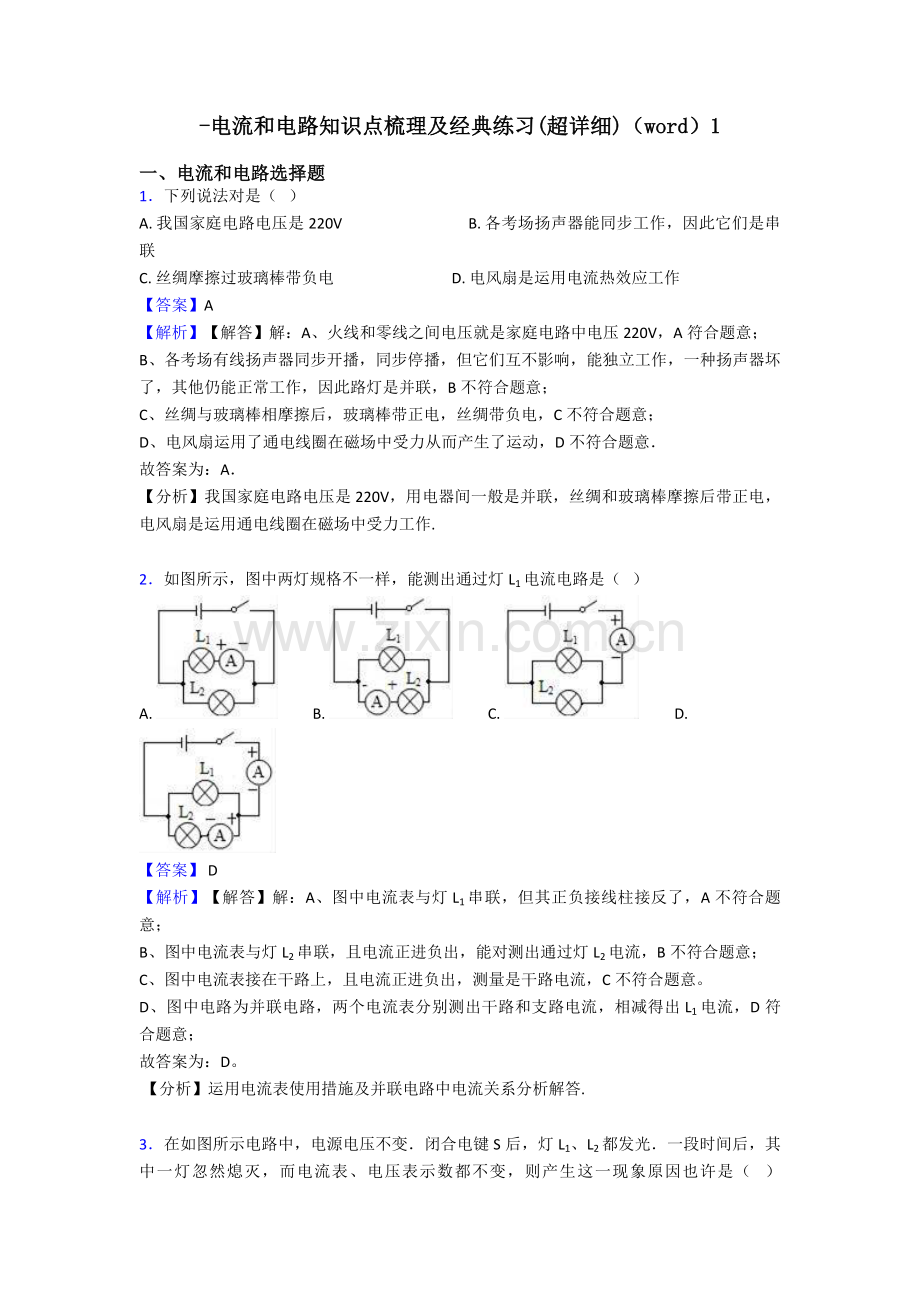

-电流和电路知识点梳理及经典练习(超详细)（word）1

一、电流和电路选择题
1．下列说法对是（   ）
A. 我国家庭电路电压是220V                                  B. 各考场扬声器能同步工作，因此它们是串联
C. 丝绸摩擦过玻璃棒带负电                                D. 电风扇是运用电流热效应工作
【答案】A
【解析】【解答】解：A、火线和零线之间电压就是家庭电路中电压220V，A符合题意；
B、各考场有线扬声器同步开播，同步停播，但它们互不影响，能独立工作，一种扬声器坏了，其他仍能正常工作，因此路灯是并联，B不符合题意；
C、丝绸与玻璃棒相摩擦后，玻璃棒带正电，丝绸带负电，C不符合题意；
D、电风扇运用了通电线圈在磁场中受力从而产生了运动，D不符合题意．
故答案为：A．
【分析】我国家庭电路电压是220V，用电器间一般是并联，丝绸和玻璃棒摩擦后带正电，电风扇是运用通电线圈在磁场中受力工作.

2．如图所示，图中两灯规格不一样，能测出通过灯L1电流电路是（   ）
A.          B.          C.          D.
【答案】 D
【解析】【解答】解：A、图中电流表与灯L1串联，但其正负接线柱接反了，A不符合题意；
B、图中电流表与灯L2串联，且电流正进负出，能对测出通过灯L2电流，B不符合题意；
C、图中电流表接在干路上，且电流正进负出，测量是干路电流，C不符合题意。
D、图中电路为并联电路，两个电流表分别测出干路和支路电流，相减得出L1电流，D符合题意；
故答案为：D。
【分析】运用电流表使用措施及并联电路中电流关系分析解答.

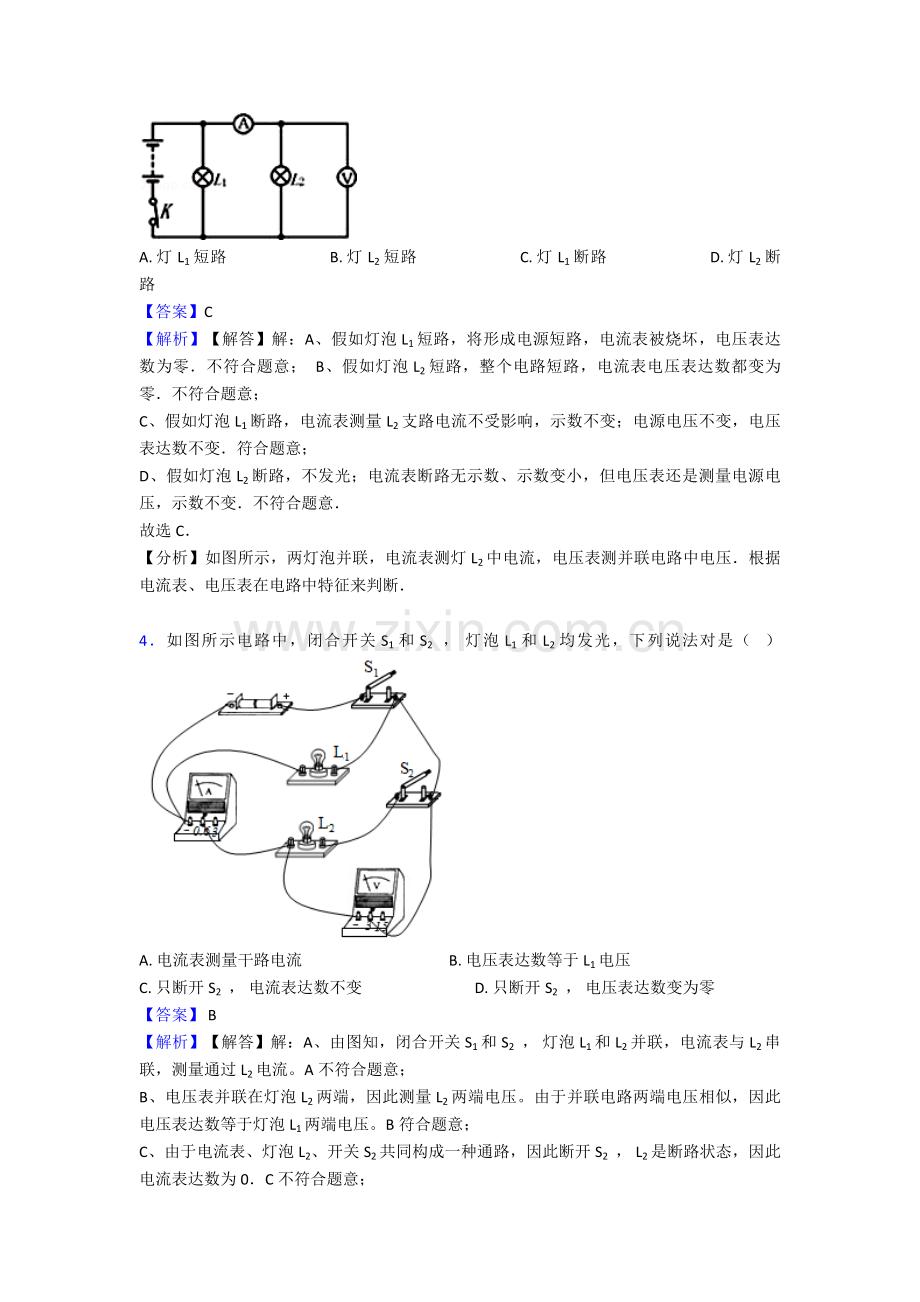

3．在如图所示电路中，电源电压不变．闭合电键S后，灯L1、L2都发光．一段时间后，其中一灯忽然熄灭，而电流表、电压表示数都不变，则产生这一现象原因也许是（   ）
A. 灯L1短路                           B. 灯L2短路                           C. 灯L1断路                           D. 灯L2断路
【答案】C
【解析】【解答】解：A、假如灯泡L1短路，将形成电源短路，电流表被烧坏，电压表达数为零．不符合题意； B、假如灯泡L2短路，整个电路短路，电流表电压表达数都变为零．不符合题意；
C、假如灯泡L1断路，电流表测量L2支路电流不受影响，示数不变；电源电压不变，电压表达数不变．符合题意；
D、假如灯泡L2断路，不发光；电流表断路无示数、示数变小，但电压表还是测量电源电压，示数不变．不符合题意．
故选C．
【分析】如图所示，两灯泡并联，电流表测灯L2中电流，电压表测并联电路中电压．根据电流表、电压表在电路中特征来判断．

4．如图所示电路中，闭合开关S1和S2 ， 灯泡L1和L2均发光，下列说法对是（   ）
A. 电流表测量干路电流                                       B. 电压表达数等于L1电压
C. 只断开S2 ， 电流表达数不变                              D. 只断开S2 ， 电压表达数变为零
【答案】 B
【解析】【解答】解：A、由图知，闭合开关S1和S2 ， 灯泡L1和L2并联，电流表与L2串联，测量通过L2电流。A不符合题意；
B、电压表并联在灯泡L2两端，因此测量L2两端电压。由于并联电路两端电压相似，因此电压表达数等于灯泡L1两端电压。B符合题意；
C、由于电流表、灯泡L2、开关S2共同构成一种通路，因此断开S2 ， L2是断路状态，因此电流表达数为0．C不符合题意；
D、断开S2 ， 电压表仍然并联在电源两端，而电源电压不变，因此电压表达数不变。D不符合题意。
故答案为：B
【分析】此题亦可先画出电路图，再结合电路图分析判断即可.

5．如图所示，两个相似验电器a和b，a带正电，b不带电，用根带绝缘柄铜棒把两个验电器金属球连接起来瞬间（   ）

A. 有质子从a向b移动
B. a中自由电子通过金属棒流向b，b金属箔张角张大
C. b中正电荷通过金属棒流向a，a金属箔张角减小
D. b中自由电子通过金属棒流向a，b金属箔张角增大
【答案】 D
【解析】【解答】解：由题知，验电器a带正电，b不带电；用带有绝缘柄铜棒把a和b连接起来，质子和正电荷质量比较大而不会定向移动，由于验电器a带正电，根据异种电荷互相吸引可知，b中自由电子会通过金属棒流向a，而b由于失去电子也带上了正电荷，b两金属箔带上同种电荷使b金属箔张角变大，ABC不符合题意，D符合题意。
故答案为：D。
【分析】电流方向，规定正电荷定向移动方向为电流方向.
验电器原理：同种电荷互相排斥.

6．与如图实物图相对应电路图是下图中（   ）

A.               B.               C.               D.
【答案】 D
【解析】【解答】解：A、开关闭合后一只灯泡被短路，不合题意；
B、两只灯泡并联，开关控制其中一只灯泡，不合题意；
C、两只灯泡并联，开关控制干路，不合题意
D、两灯串联，符合题意。
故答案为：D。
【分析】结合实物图，运用电流流向法分析对应电路图即可.

7．如图所示电路，要使两个小灯泡L1 ， L2串联，应（   ）

A. 断开开关S1 ， S2 ， 闭合开关S3                        B. 断开开关S1 ， S3 ， 闭合开关S2
C. 断开开关S1 ， 闭合开关S2 ， S3                        D. 断开开关S2 ， 闭合开关S1 ， S3
【答案】 B
【解析】【解答】解：电流从正极开始，依次通过灯泡L1、S2、L2回到电源负极，因此断开开关S1 ， S3 ， 闭合开关S2。
故答案为：B
【分析】结合串联电路特点，运用电流流向法分析解答.

8．压敏电阻阻值随所受压力增大而减小。下列电路中，符合电表达数随压力增大而减小电路是（　　）

A.       B.           C.       D.
【答案】 A
【解析】【解答】BC、由图知,定值电阻R0与压敏电阻并联，因并联电路中各支路独立工作、互不影响，因此,压力变化时,通过R0电流不变；因压敏电阻阻值随所受压力增大而减小，因此，压力增大时，压敏电阻阻值减小，由I＝ 可知，通过压敏电阻电流增大；因并联电路中干路电流等于各支路电流之和，因此，干路电流增大，C选项中电流表位于干路，B选项中电流表位于压敏电阻支路，电流表示数均增大，BC不符合题意；
AD、定值电阻R0与压敏电阻串联，因压敏电阻阻值随所受压力增大而减小，因此，压力增大时，压敏电阻阻值减小，电路中总电阻减小，由I＝ 可知，电路中电流增大，由U＝IR可知,R0两端电压增大，因串联电路中总电压等于各分电压之和，因此，压敏电阻两端电压减小，D选项中电压表并联在R0两端，其示数增大；A选项中电压表并联在压敏电阻两端其示数减小，D不符合题意、A符合题意。
故答案为：A.
【分析】（1）定值电阻R0与压敏电阻串联时，根据压敏电阻与温度关系得出阻值变化，根据欧姆定律可知电路中电流变化和R0两端电压变化，根据串联电路电压特点可知压敏电阻两端电压变化；
（2）定值电阻R0与压敏电阻并联时，根据并联电路中各支路独立工作、互不影响可知压力变化时通过R0电流不变，根据压敏电阻与温度关系得出阻值变化，根据欧姆定律可知通过压敏电阻电流变化，根据并联电路电流特点可知干路电流变化.

9．如图所示电路，当开关S1、S2均闭合后，则（   ）

A. L1、L2都能发光     B. L1、L2都不能发光     C. L1能发光，L2不能发光     D. L1不能发光，L2能发光
【答案】 B
【解析】【解答】由图示可知，当开关S1、S2均闭合后，会短路电源，两个灯泡将都不能发光，B符合题意.
故答案为：B。
【分析】在并联电路中用电器短路时，所有用电器都不能工作。

10．毫州市公交车后门扶杆上均装有有一种色按钮（如图），每一种按钮相称于一种开关。当乘客按下任一按钮。驾驶台上指示亮，提醒司机有人下车。下列电路图能实现上述目是（  ）

A.                                           B.
C.                                           D.
【答案】 B
【解析】【解答】由题意可知两个按钮开关可以独立工作、互不影响，它们是并联，指示灯在干路上。故B选项符合题意。
故答案为：B。
【分析】根据题意得出两开关连接方式是处理本题关键，判断各电路元件连接方式可根据：能独立工作为并联，不能独立工作、互相影响为串联。

11．下列有关物理量估计，符合实际是（   ）
A. 一种中学生骑自行车功率约 700w                   B. 人正常步行速度约 5m/s
C. 一般家用照明灯工作电流约 2A                       D. 一杯水对桌面压强大概 1000Pa
【答案】D
【解析】【解答】解：
A、人骑自行车时，车轮与地面之间摩擦力大概15N，匀速行驶时双脚动力等于摩擦力，也是15N；骑自行车速度在5m/s左右，因此功率大概为P=Fv=15N×5m/s=75W，靠近70W，故A不符合实际；
B、人正常步行速度约 1m/s，故B不符合实际；
C、一般家用照明灯额定功率为40W，正常工作电流I= = ≈0.18A，故C不符合实际；
D、茶杯与桌面接触面积大概是30cm2 ， 茶水和杯子总重大概是3N．则茶杯对水平桌面压强：p= = = =1000Pa，故D符合实际．
故选D．
【分析】不一样物理量估算，有需要凭借生活经验，有需要简单计算，有要进行单位换算，最终判断最符合实际是哪一种．

12．取两个相似验电器A和B，使A带上负电荷，可以看到A金属箔张开，B金属箔闭合。用带有绝缘柄金属棒把A和B连接起来（如图所示），观测到A金属箔张开角度减小，B金属箔由闭合变为张开。下列描述错误是（  ）

A. 金属杆是导体
B. 两金属箔片可以张开是由于带上了同种电荷
C. 试验中金属杆和金属球接触一瞬间，B验电器中金属箔带上了负电荷
D. 试验中金属杆和金属球接触一瞬间，金属杆中电流方向是自A流向B
【答案】 D
【解析】【解答】A.金属棒可以导电，A不符合题意；
B.验电器金属箔张开角度是带了同种电荷，B不符合题意；
C.金属杆和金属球接触时，A验电器上电子有部分转移到B验电器上，B验电器带了和A同样电荷，C不符合题意；
D.在金属杆金属球接触时，电子由A向B移动，电流方向和负电荷方向相反，电流从B向A，D符合题意。
故答案为：D.
【分析】验电器运用同种电荷相排斥工作，电流方向和负电荷定向移动方向相反。

13．如图所示是一种便携式充电器正在给手机电池充电，在充电过程中，该手机电池相称于电路中（   ）

A. 电源                                    B. 开关                                    C. 导线                                    D. 用电器
【答案】D
【解析】【解答】解：在给手机电池充电过程中，电能转化为电池化学能，在电路中手机电池消耗电能，手机电池相称于用电器；
故选D．
【分析】电路由电源、开关、导线、用电器构成，分析题意，然后答题．

14．为了让同学们养成关注生活良好习惯，物理老师倡导同学们对身边某些常见物理量进行估测，如下是他们交流某些估测数据，你认为估测数据中符合实际是（   ）
A. 两个一般鸡蛋重约为10N                                    B. 中学生正常步行速度约为5m/s
C. 一元硬币厚度约为2.5cm                                 D. 家里卧室用空调正常工作时电流约为5A
【答案】D
【解析】【解答】解：
A、两个鸡蛋质量在100g=0.1kg左右，受到重力为G=mg=0.1kg×10N/kg=1N．此选项不符合实际；
B、中学生正常步行速度在4km/h=4× m/s≈1.1m/s左右．此选项不符合实际；
C、四枚硬币叠放高度在1cm=10mm左右，一枚一元硬币厚度在0.25cm=2.5mm左右．此选项不符合实际；
D、家用空调额定功率在1100W左右，正常工作电流约I= = =5A．此选项符合实际．
故选D．
【分析】不一样物理量估算，有需要凭借生活经验，有需要简单计算，有要进行单位换算，最终判断最符合实际是哪一种．

15．如图所示电路，闭合开关S1、S2 ， 下列对电路分析对是（    ）

A. L1与L2串联                                                         B. 电流表A1测L1电流
C. 当开关S2断开时，通过L1电流变小                  D. 当开关S2断开时，电流表A2电流变小
【答案】D
【解析】【解答】解：A、A1、L2、S2三个元件在同一支路上，L1单独在一种支路上，因此是并联电路，A不符合题意；
B、A1、L2在同一支路上，因此A1是测L2电流，B不符合题意；
C、当开关S2断开时，L2所在支路断路，电流变为0，而L1所在支路电流不受影响，C不符合题意；
D、当开关S2断开时，L2所在支路断路，电流变为0，而L1所在支路电流不受影响，因此干路电流变小，A2测干路电流，因此电流表A2示数变小，D符合题意．
故答案为：D．
【分析】先分析电流途径，判断串并联，，A1、L2、S2 三个元件在同一支路上，L1 单独在一种支路上，A2在干路上，然后根据并联电路电流规律分析.

16．如图所示，对于甲、乙、丙、丁四幅图解释合理是（   ）

A. 甲：用橡胶棒接触验电器，金属箔片张开，则橡胶棒带负电
B. 乙：闭合开关，小磁针N极向右偏转至水平位置
C. 丙：该试验装置演示是电动机工作原理
D. 丁：其他条件相似时，线圈匝数越多，电磁铁磁性越强
【答案】D
【解析】【解答】解：
A、毛皮摩擦过橡胶棒带负电荷，题中橡胶棒不一定带负电；验电器金属箔片张开，只能说橡胶棒带了电荷，但不能确定橡胶棒所带电荷种类，故A错误；
B、闭合开关，电流从螺线管右端流入、左端流出，根据安培定则可知，通电螺线管左端是N极；根据同名磁极互相排斥可知，小磁针N极将向左偏转至水平，故B错误；
C、若开关闭合，金属棒左右运动时切割磁感线，此时电路中就会产生电流，这是电磁感应试验装置，该装置试验原理应用于制造发电机，故C错误；
D、由图可知，两个电磁铁是串联，则通过两个电磁铁电流相似；在电流相似状况下，匝数多电磁铁吸引大头针数目多，这阐明线圈匝数越多，电磁铁磁性越强，故D对．
故选D．
【分析】（1）甲图：验电器是根据同种电荷互相排斥原理；（2）乙图：根据安培定则先判断出通电螺线管N极，然后根据磁感线方向判断出小磁针N极指向；（3）丙图：电动机原理是通电线圈在磁场中受力而发生转动，发电机原理是电磁感应；（4）丁图：电磁铁磁性强弱与线圈匝数多少有关：当电流相似时，线圈匝数越多，电磁铁磁性越强．

17．空调扇因具有“送风、加湿和降温”等功能而成为人们夏季消暑纳凉常用电器。其内部电路中有送风电动机和加湿电动机，工作时，若只闭合送风开关只有送风电动机工作；若同步闭合送风开关和加湿开关，两个电动机都工作；若只闭合加湿开关，加湿电动机不工作。如图所示电路中符合上述设计规定是（   ）
A.
B.
C.
D.
【答案】 D
【解析】【解答】A、图中只闭合加湿开关加湿电动机可以工作，不合题意；
B、图中只闭合加湿开关加湿电动机可以工作，不合题意；
C、图中只闭合加湿开关加湿电动机可以工作，不合题意；
D、送风开关为总开关，加湿开关只控制加湿电动机，符合题意。
故答案为：D。
【分析】送风开关只控制送风电动机，加湿开关只控制吸加湿电动机，阐明送风电动机和加湿电动机独立工作、互不影响即为并联，再根据开关作用，判断开关位置。

18．轿车装有日间行车灯后可提高行车安全性。当轿车启动，开关S1闭合，日间行车灯L1发光，假如开关S2再闭合，近灯光L2可同步发光，在下图中所示电路中，符合上述状况是（   ）
A.                            B.
C.                                 D.
【答案】 D
【解析】【解答】解：A．由电路图可知，只闭合S1时，两灯泡均不亮，A不符合题意；
B．由电路图可知，只闭合S1时，两灯泡都亮，再闭合S2时，L1不亮，B不符合题意；
C．由电路图可知，只闭合S1时，近灯光L2亮，再闭合S2时，日间行车灯L1亮，C不符合题意；
D．由电路图可知，只闭合S1时，日间行车灯L1亮，再闭合S2时，近灯光L2亮，D符合题意。
故答案为：D
【分析】本题考察了串并联电路设计，结合选项根据题意找出符合规定电路图即可.

19．下面是小宁在“物理学习笔记”中摘录，其中对是（ ）

A. 原子是由中子和质子构成            B. 半导体材料可以做发光二极管
C. 超导体材料适合做灯丝               D. 铜丝、铅笔芯、塑料都是导体
【答案】B
【解析】【解答】解：A、原子是由原子核和核外电子构成，A不合题意；
B、半导体材料可以做发光二极管，B符合题意；
C、超导体材料电阻为0，不能产生热量，不适合做灯丝，C不合题意；
D、塑料属于绝缘体，D不合题意 .
故答案为：B．
【分析】A、原子是由原子核和核外电子构成，原子核由质子和中子构成；
B、半导体材料可以做发光二极管，二极管具有单向导电性；
C、灯泡是运用电流热效应工作，灯丝不能用超导体制作；
D、铜丝、铅笔芯是导体；塑料都是绝缘体 .

20．甲灯标有“220V 60W”，乙标有“220V 15W”两灯串联在电路中时，乙灯比甲灯亮，原因是（   ）
A. 甲灯两端电压比乙灯大                                B. 甲灯电阻比乙灯大
C. 通过甲灯电流比通过乙灯小                         D. 甲灯电阻比乙灯小
【答案】D
【解析】【解答】解：据题目可知：
甲灯电阻R甲= = ≈807Ω；
乙灯电阻R乙= = ≈3227Ω；
由于串联电路电流相等，据U=IR可知，乙灯电压比甲灯电压大；
故选D．
【分析】两灯串联电流相似，时间相似，比较灯泡亮度就是比较灯泡实际功率，根据公式P=I2R可知，就是比较电阻大小，计算出两灯电阻即可比较．

21．某电动切割机有两个开关S1、S2 ， 必须两手同步用力各压一种开关（压下开关闭合，松手对应开关断开），切割机才会工作，以最大程度保护操作人员。则下图中符合规定电路图是（   ）
A.           B.           C.           D.
【答案】 A
【解析】【解答】解：由题意可知，开关S1、S2同步闭合，电动机才工作，因此S1、S2与电动机串联；
A、S1、S2与电动机串联，故A符合题意；B、当开关S2闭合时，发生电源短路，这是不容许，故B不符合题意；
C、由题意可知，S1、S2应与电动机串联，而图中S1与电动机串联，与S2并联，故C不符合题意；
D、压下任何一种开关，电动机都工作，故D不符合题意。
故答案为：A。
【分析】结合题意，分析出两开关连接方式，结合选项逐一分析即可.

22．为了验证玻璃在加热烧红时也能导电，同学们运用白炽灯，灯丝已断灯泡玻璃芯，酒精灯、插头、导线若干，设计了下面所示四种方案，其中合理是（   ）
A.           B.             C.           D.
【答案】 C
【解析】【解答】解：
A、D、只对灯泡玻璃芯加热，玻璃芯能否导电不能判断．设计方案都不合理；
B、灯泡玻璃芯与小灯泡并联，无论玻璃芯与否导电，小灯泡都能发光．设计方案不合理；
C、灯泡玻璃芯与小灯泡串联，对玻璃芯加热，假如灯泡发光，阐明玻璃芯能导电；假如灯泡不发光，阐明玻璃芯不导电．设计方案合理．
故选C．
【分析】容易导电物体叫导体，不容易导电物体叫绝缘体；导体和绝缘体之间没有绝对界线，在一定条件下绝缘体也许成为导体．

23．如图所示，电源电压和灯L电阻不变，灯L上标有“6V 3W”字样．当开关S闭合，滑片P移至a端时，电流表示数为1.0A，灯L正常发光；当开关S断开，滑片P移至b端时，电源电压U和灯L消耗电功率P为（   ）

A. 6V  1.5W                        B. 6V   0.75W                        C. 3V  1.5W                        D. 3V  0.75W
【答案】B
【解析】【解答】解：（1）当开关S闭合，滑片P移至a端时，灯泡和变阻器并联电流表测干路电流，

由于灯泡正常发光，
因此电源电压U=U变=UL额=6V，
通过灯泡电流IL额= = =0.5A，
则通过变阻器电流I变=I﹣IL额=1A﹣0.5A=0.5A，
滑动变阻器最大阻值R变= = =12Ω．（2）当开关S断开，滑片P移至b端时，灯泡与滑动变阻器最大阻值串联，

灯泡电阻RL= = =12Ω，
此时电路中电流I′= = =0.25A，
∴灯泡实际功率P实=I′2RL=（0.25A）2×12Ω=0.75W．
故选B．
【分析】（1）当开关S闭合，滑片P移至a端时，灯泡和变阻器并联电流表测干路电流，根据额定电压下灯泡正常发光得出电源电压，根据I= 求出通过灯泡电流，根据并联电路电流特点求出通过滑动变阻器电流，再根据欧姆定律求出滑动变阻器最大阻值．（2）当开关S断开，滑片P移至b端时，灯泡与滑动变阻器最大阻值串联，先根据欧姆定律求出灯泡电阻，再根据电阻串联和欧姆定律求出电路中电流，最终根据P=I2R求出灯L消耗电功率．

24．如图是探究电流通过导体产生热量与什么原因有关试验装置，将两根阻值不等电阻丝R1、R2串联后分别放入两个透明容器中，并封闭等量空气，通电前，A、B两U形管内液面相平，接通电源一分钟后，通过R1、R2电流分别为I1、I2 ， 则（   ）
A. I1＞I2 ， A管中液面较高                                 B. I1＜I2 ， A管中液面较低
C. I1=I2 ， A管中液面较高                                  D. I1=I2 ， A管中液面较低
【答案】D
【解析】【解答】解：因串联电路中各处电流相等，因此，两电阻丝串联时通过它们电流相等，故AB不对；
由Q=I2Rt可知，在电路和通电时间相似时，右侧电阻较大，产生热量较多，
密闭空气吸取热量后，体积不变，压强变大，右侧容器内气体压强与大气压差值较大，B测玻璃管液面较高，故C不对，D对．
故选D．
【分析】由电路图可知两电阻串联，根据串联电路电流特点可知通过它们电流关系，根据Q=I2Rt比较两电阻产生热量关系，密闭空气吸取热量后，体积不变，压强变大，U形管内两液面差值变大，据此进行解答．

25．在图（a）、（b）所示电路中，电源电压相等且保持不变 . 只闭合电键S1 ， 三个电流表中仍有两个示数相似 . 同步闭合电路S1、S2 ， 三个电流表中仍有两个示数相似 . 对判断是（    ）

A. 只闭合电键S1 ， 示数相似是电流表A1和A3
B. 同步闭合电键S1、S2 ， 示数相似是电流表A2和A3
C. R1阻值最大
D. R3阻值最小
【答案】D
【解析】【解答】A、a图中电流表A2在支路上，A1在干路上，由并联电路电流规律可知A1示数不小于A2示数；
B、b图中S2断开时R1R2串联，当S2闭合时R1短路电路中只有R2 , 根据欧姆定律可知S2闭合时电流不小于S2断开时电流，综上所述只闭合电键S1 ， 示数相似是电流表A2和A3故A错误；同步闭合电键S1、S2 ， 示数相似是电流表A1和A3 ， B不合题意；
D、同步闭合电键S1、S2 ， 示数相似是电流表A1和A3相似阐明R1R2并联后来总电阻等于R3阻值，根据电阻并联后来总电阻比任何一种电阻都小可知，R3比R1、R2都小，D符合题意；
C、根据题中已知条件无法判断1、R2大小关系，C .
故答案为：D .
【分析】根据电阻并联和电阻串联，以及并联和串联电路电流规律，结合欧姆定律分析判断 .
