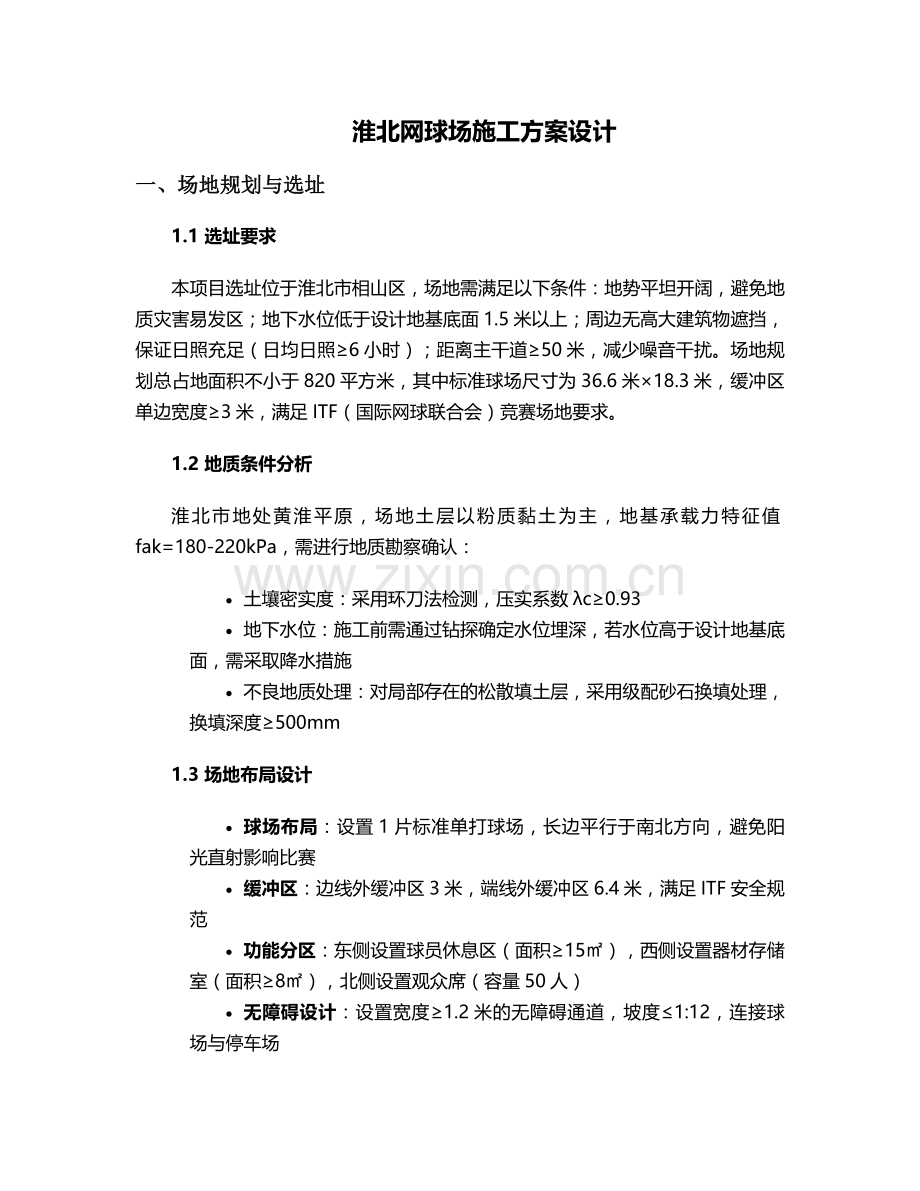

淮北网球场施工方案设计
一、场地规划与选址
1.1 选址要求
本项目选址位于淮北市相山区，场地需满足以下条件：地势平坦开阔，避免地质灾害易发区；地下水位低于设计地基底面1.5米以上；周边无高大建筑物遮挡，保证日照充足（日均日照≥6小时）；距离主干道≥50米，减少噪音干扰。场地规划总占地面积不小于820平方米，其中标准球场尺寸为36.6米×18.3米，缓冲区单边宽度≥3米，满足ITF（国际网球联合会）竞赛场地要求。
1.2 地质条件分析
淮北市地处黄淮平原，场地土层以粉质黏土为主，地基承载力特征值fak=180-220kPa，需进行地质勘察确认：
· 土壤密实度：采用环刀法检测，压实系数λc≥0.93
· 地下水位：施工前需通过钻探确定水位埋深，若水位高于设计地基底面，需采取降水措施
· 不良地质处理：对局部存在的松散填土层，采用级配砂石换填处理，换填深度≥500mm
1.3 场地布局设计
· 球场布局：设置1片标准单打球场，长边平行于南北方向，避免阳光直射影响比赛
· 缓冲区：边线外缓冲区3米，端线外缓冲区6.4米，满足ITF安全规范
· 功能分区：东侧设置球员休息区（面积≥15㎡），西侧设置器材存储室（面积≥8㎡），北侧设置观众席（容量50人）
· 无障碍设计：设置宽度≥1.2米的无障碍通道，坡度≤1:12，连接球场与停车场
二、结构设计要点
2.1 基础结构设计
采用"三层复合基础"结构，总厚度600mm，具体如下：
结构层
材料规格
厚度
技术要求
基层
级配砂石（粒径5-31.5mm）
300mm
压实系数≥0.95，分层碾压（每层≤300mm）
过渡层
C20混凝土
150mm
抗折强度≥4.0MPa，内配Φ8@200双向钢筋网
找平层
C25细石混凝土
50mm
平整度误差≤3mm/2m，表面拉毛处理
2.2 地面系统设计
采用丙烯酸硬地场地系统，总厚度8mm，结构组成：
1. 底漆层：环氧树脂底漆（干膜厚度50μm），增强基层附着力
2. 弹性层：丙烯酸弹性涂料（厚度3mm），添加橡胶颗粒（粒径1-3mm），提供减震性能（冲击吸收≥53%）
3. 纹理层：丙烯酸纹理涂料（厚度2mm），石英砂含量30%，摩擦系数0.6-0.8
4. 面漆层：丙烯酸色漆（厚度0.3mm），采用ITF认证的环保型涂料，颜色为中绿色（色号Pantone 362C），白线为纯白色（色号Pantone White），线宽50mm±2mm
2.3 围网系统设计
· 材料选择：采用热镀锌低碳钢丝网，网孔尺寸45mm×45mm，丝径3.8mm，表面PVC包塑处理（厚度0.8mm）
· 结构参数：高度4.0米，立柱间距3.0米，采用Φ60×3.0mm热镀锌钢管，混凝土基础尺寸500mm×500mm×800mm（C30混凝土）
· 连接方式：网片与立柱采用不锈钢卡扣连接，每个网片设置4个拉紧装置，确保围网平整度（挠度≤100mm）
三、材料技术规范
3.1 主要材料选择标准
3.1.1 丙烯酸场地材料
· 技术指标：
o 耐磨性：Taber耐磨试验（500g载荷，1000转）失重≤50mg
o 耐候性：QUV老化试验（1000小时）无粉化、开裂
o 弹性恢复率≥85%（GB/T 16777标准）
o 环保要求：VOC含量≤150g/L，符合GB 18582标准
· 材料组成：选用水性丙烯酸涂料，分弹性层（含15%橡胶颗粒）、纹理层（含40%石英砂）、面漆层（纯丙烯酸树脂）
3.1.2 基础结构材料
· 混凝土：基础层采用C25混凝土，抗渗等级P6，掺加粉煤灰（掺量15%）改善和易性
· 钢筋：采用HRB400E级钢筋，抗拉强度≥540MPa，屈服强度≥400MPa
· 砂石：级配砂石需满足GB/T 14685标准，含泥量≤3%，针片状颗粒含量≤15%
3.1.3 排水系统材料
· 排水管：采用UPVC双壁波纹管，管径DN200，环刚度≥8kN/m²
· 排水沟：C30混凝土浇筑，内配Φ10@200钢筋网
· 土工布：透水土工布（规格200g/㎡），渗透系数≥1×10⁻³cm/s
3.2 材料进场检验
所有主要材料进场需提供出厂合格证、检测报告，并按规定进行抽样复验：
· 丙烯酸涂料：每批次抽样5kg，检测固含量、干燥时间、附着力
· 钢材：每60t为一批，检测屈服强度、伸长率
· 防水材料：每1000㎡为一批，检测耐热度、低温柔性
· 排水管：每500m为一批，检测环刚度、冲击性能
四、排水系统设计
4.1 排水系统总体设计
针对淮北市气候特点（年均降水量830mm，6-9月占全年70%），采用"地表排水+地下排水"双系统设计：
· 排水标准：重现期5年，暴雨强度q=3.5L/(s·100㎡)，汇水时间t=10min
· 排水坡度：场地采用"双坡排水"设计，纵向坡度（端线至端线）0.5%，横向坡度（边线至边线）0.8%，确保排水坡度≤1.0%（符合GB/T 22517.7标准）
4.2 地表排水设计
· 坡度控制：采用激光整平仪施工，平整度误差≤3mm/3m
· 排水方向：雨水由场地中心向四周排至排水沟，形成"鱼背式"排水
· 集水口：在场地四角设置收水口（尺寸300mm×300mm），内置格栅盖板（孔径≤10mm）
4.3 地下排水系统
· 排水沟：沿球场四周设置环形排水沟，断面尺寸500mm（宽）×400mm（深），采用C30混凝土浇筑，沟内坡度1.2%（大于场地坡度）
· 排水管道：采用UPVC双壁波纹管（DN200），管顶埋深≥800mm，接口采用橡胶圈密封
· 检查井：每30米设置1座圆形检查井（直径700mm），井底低于管底500mm，内置沉泥槽
· 集水井：在排水沟交汇处设置集水井（尺寸1000mm×1000mm×1500mm），配备潜水泵（流量15m³/h，扬程7m）
4.4 防冻设计
针对淮北冬季寒冷（极端低温-10℃），排水系统采取防冻措施：
· 管道保温：采用30mm厚聚氨酯保温层包裹排水管，外缠玻璃钢保护层
· 排水坡度：确保管道坡度≥1.0%，防止冬季积水冻胀
· 泄水装置：在管道最低点设置泄水阀，冬季排空管道内存水
五、配套设施配置
5.1 照明系统
采用LED泛光照明系统，满足训练和比赛需求：
· 照度标准：
o 比赛模式：平均水平照度≥500lux，均匀度U1≥0.6，U2≥0.7
o 训练模式：平均水平照度≥300lux，均匀度U1≥0.5
· 灯具配置：
o 灯杆：设置4根10米高灯杆（Q235钢材，热镀锌处理），位于球场四角缓冲区外侧
o 灯具：每杆安装2盏LED投光灯（功率200W，色温5000K，显色指数Ra≥90）
o 控制：配置智能照明控制系统，实现分时段调光和远程控制
· 电气安全：
o 灯杆接地电阻≤10Ω
o 采用TN-S接地系统，设置浪涌保护器（SPD，Imax≥40kA）
5.2 围网系统
· 结构设计：
o 围网高度4.0米，顶部加装0.5米高防护网（防止球飞出）
o 立柱间距3.0米，采用Φ60×3.0mm热镀锌钢管，混凝土基础（600mm×600mm×800mm）
o 网片采用勾花网（网孔45×45mm，丝径3.8mm），表面PVC包塑（颜色墨绿色）
· 门体设计：设置2个出入口，主入口宽1.5米（双开门），紧急出口宽1.2米（单开门），均配备闭门器
5.3 附属设施
· 球员休息区：
o 设置2套休息座椅（带靠背和扶手）
o 配备遮阳棚（尺寸3m×4m，抗风载0.55kN/㎡）
o 安装饮水器（带过滤功能）和毛巾架
· 裁判设施：
o 裁判椅高度1.8米，配备遮阳伞和计分牌
o 安装拾球器存放架（容量4个）
· 地面标识：
o 场地标线采用白色丙烯酸涂料，线宽50mm，边缘平直度误差≤2mm/m
o 缓冲区采用绿色丙烯酸涂料，与球场区域形成明显区分
六、施工管理要求
6.1 施工流程规划
采用"分区分段、平行作业"方式，总工期45天，具体进度计划如下：
施工阶段
工期（天）
关键工序
准备阶段
5
场地平整、测量放线、材料进场
基础施工
15
土方开挖、级配砂石铺设、混凝土浇筑
排水系统
10
排水沟开挖、管道安装、闭水试验
地面施工
10
丙烯酸涂层施工、标线绘制
配套设施
5
围网安装、照明系统、附属设施
验收整改
5
性能检测、缺陷修复、清洁交付
6.2 关键施工技术
6.2.1 基础施工
· 土方工程：采用机械开挖（反铲挖掘机），预留300mm人工清底，避免扰动原土
· 混凝土施工：
o 采用商品混凝土，坍落度180±20mm
o 浇筑采用泵送方式，振捣密实（插入式振捣器，振捣间距≤500mm）
o 养护采用覆盖薄膜+洒水养护，养护期≥14天
· 平整度控制：采用激光整平机，每50㎡设置1个控制点，平整度误差≤3mm/3m
6.2.2 丙烯酸地面施工
· 施工条件：环境温度5-35℃，相对湿度≤85%，雨天禁止施工
· 工序控制：
1. 基层处理：采用喷砂处理去除浮浆，表面含水率≤8%（采用塑料薄膜覆盖法检测）
2. 底漆施工：采用滚涂法，干膜厚度50μm，间隔4小时后进行下道工序
3. 弹性层：分3遍刮涂，每遍厚度1mm，间隔≥8小时，采用齿刮板控制厚度
4. 纹理层：加入石英砂（粒径0.3-0.5mm），采用抹刀刮涂，厚度2mm
5. 面漆层：分2遍滚涂，第一遍实干后（≥12小时）涂第二遍，总厚度0.3mm
· 质量控制：每道工序施工后进行厚度检测（湿膜测厚仪）和附着力测试（划格法，附着力≥1级）
6.2.3 排水系统施工
· 管道安装：
o 管道敷设前进行外观检查（无裂纹、破损），内壁清洁
o 接口采用橡胶圈密封，插入深度标记清晰，安装后进行接口严密性检测
· 闭水试验：
o 试验水头2米，浸泡时间24小时
o 渗水量≤0.05L/(m·h)（符合GB 50268标准）
· 回填要求：采用级配砂石回填，分层夯实（每层厚度≤200mm），压实系数≥0.93
6.3 质量验收标准
6.3.1 基础工程验收
· 平整度：3m靠尺检查，误差≤3mm
· 混凝土强度：回弹法检测，强度达到设计值100%
· 坡度：采用水准仪检测，排水坡度误差±0.1%
6.3.2 地面工程验收
· 外观质量：表面平整、色泽均匀，无气泡、开裂、脱层
· 厚度检测：采用钻芯法，总厚度误差±5%
· 性能检测：
o 摩擦系数：摆式仪测定，BPN值≥60
o 弹性：落球试验（钢球从1.5m高度落下，回弹高度≥1.0m）
o 耐水性：浸泡24小时无起皱、剥落
6.3.3 排水系统验收
· 排水能力：模拟降雨试验（50mm/h），30分钟内无积水
· 管道坡度：水准仪检测，坡度误差±0.2%
· 检查井：井底标高偏差≤10mm，井盖与地面高差≤5mm
6.4 安全文明施工
· 安全防护：
o 设置连续围挡（高度2.5米），出入口设置洗车平台
o 施工人员佩戴安全帽、反光背心，高空作业系安全带
o 临时用电采用TN-S系统，配电箱配备漏电保护器（动作电流≤30mA）
· 环境保护：
o 施工废水经沉淀池（三级，总容积5m³）处理后排入市政管网
o 粉尘控制：易扬尘材料覆盖，施工现场洒水降尘（每天≥4次）
o 噪声控制：昼间≤70dB，夜间≤55dB，避免夜间施工
· 质量保证：
o 建立"三检制"（自检、互检、交接检），隐蔽工程留存影像资料
o 原材料实行"二维码"追溯管理，每批材料可查来源、检测报告
o 设立质量通病防治小组，针对裂缝、起砂等问题制定专项措施
七、质量验收与维护
7.1 验收标准与流程
· 验收依据：
o 国家标准：GB/T 22517.7-2018《体育场地使用要求及检验方法 第7部分：网球场地》
o 国际规范：ITF《网球场地建设标准》（2020版）
o 设计文件：施工图纸及技术交底文件
· 验收程序：
o 施工单位自检（提交自检报告及隐蔽工程记录）
o 监理单位验收（重点检查隐蔽工程和功能性能）
o 第三方检测（委托具有资质的检测机构进行性能检测）
o 业主验收（组织设计、施工、监理单位共同验收）
7.2 维护保养方案
· 日常维护：
o 每日清扫表面杂物，每月冲洗1次（采用高压水枪，压力≤2MPa）
o 每季度检查围网、灯具、排水口，及时修复损坏部件
· 季节性维护：
o 春季：检查地面裂缝，采用专用修补材料修复
o 夏季：清洗排水系统，确保雨季排水畅通
o 秋季：修剪周边植被，防止落叶堵塞排水口
o 冬季：雪后及时清除积雪（采用塑料推雪板，禁止使用金属工具）
· 定期检测：
o 每半年检测地面平整度、坡度，偏差超限时进行调整
o 每年进行摩擦系数、弹性检测，不符合要求时进行面层翻新
7.3 质量保修
· 保修期：自验收合格之日起2年
· 保修范围：
o 地基不均匀沉降（沉降量＞30mm）
o 混凝土基础裂缝（宽度＞0.3mm）
o 丙烯酸面层脱层、起砂
o 排水系统堵塞、渗漏
· 应急响应：接到报修后24小时内到场处理，重大质量问题48小时内出具解决方案
八、安全与环保措施
8.1 安全生产管理
· 管理制度：
o 建立安全生产责任制，配备专职安全员（持证上岗）
o 编制专项施工方案（深基坑、高处作业等），进行安全技术交底
o 每周组织安全检查，重点排查临时用电、脚手架、机械设备
· 应急措施：
o 配备急救箱（含常用药品和急救设备）
o 制定触电、高处坠落、火灾等应急预案，每季度演练1次
o 设置消防器材（灭火器、消防沙），保持消防通道畅通
8.2 环境保护措施
· 扬尘控制：
o 施工现场裸土覆盖（防尘网，覆盖率100%）
o 出入口设置洗车平台（含三级沉淀池）
o 易扬尘材料（水泥、砂子）密闭存放
· 噪声控制：
o 高噪声设备（切割机、振捣棒）设置隔音棚
o 避免夜间施工（22:00-6:00），确需施工办理夜间施工许可
· 固废处理：
o 建筑垃圾分类存放（可回收、不可回收、危险废物）
o 危险废物（废油漆桶、废胶黏剂）交由有资质单位处理
8.3 绿色施工技术
· 节能措施：
o 采用LED节能灯具（施工照明），功率密度≤11W/㎡
o 机械设备选用节能型（能效等级2级以上）
· 节水措施：
o 采用节水型器具（水龙头、洗车枪），用水效率等级2级以上
o 收集雨水用于洒水降尘（设置雨水收集池，容积10m³）
· 节材措施：
o 混凝土采用商品混凝土，减少现场浪费
o 模板采用可周转材料（竹胶板，周转次数≥6次）
本方案严格遵循国家标准和ITF规范，充分考虑淮北地区气候地质特点，通过科学的结构设计、优质的材料选择和精细化的施工管理，确保建成后的网球场达到专业比赛标准，满足运动员训练和比赛需求，同时具备良好的耐久性和环保性能。
