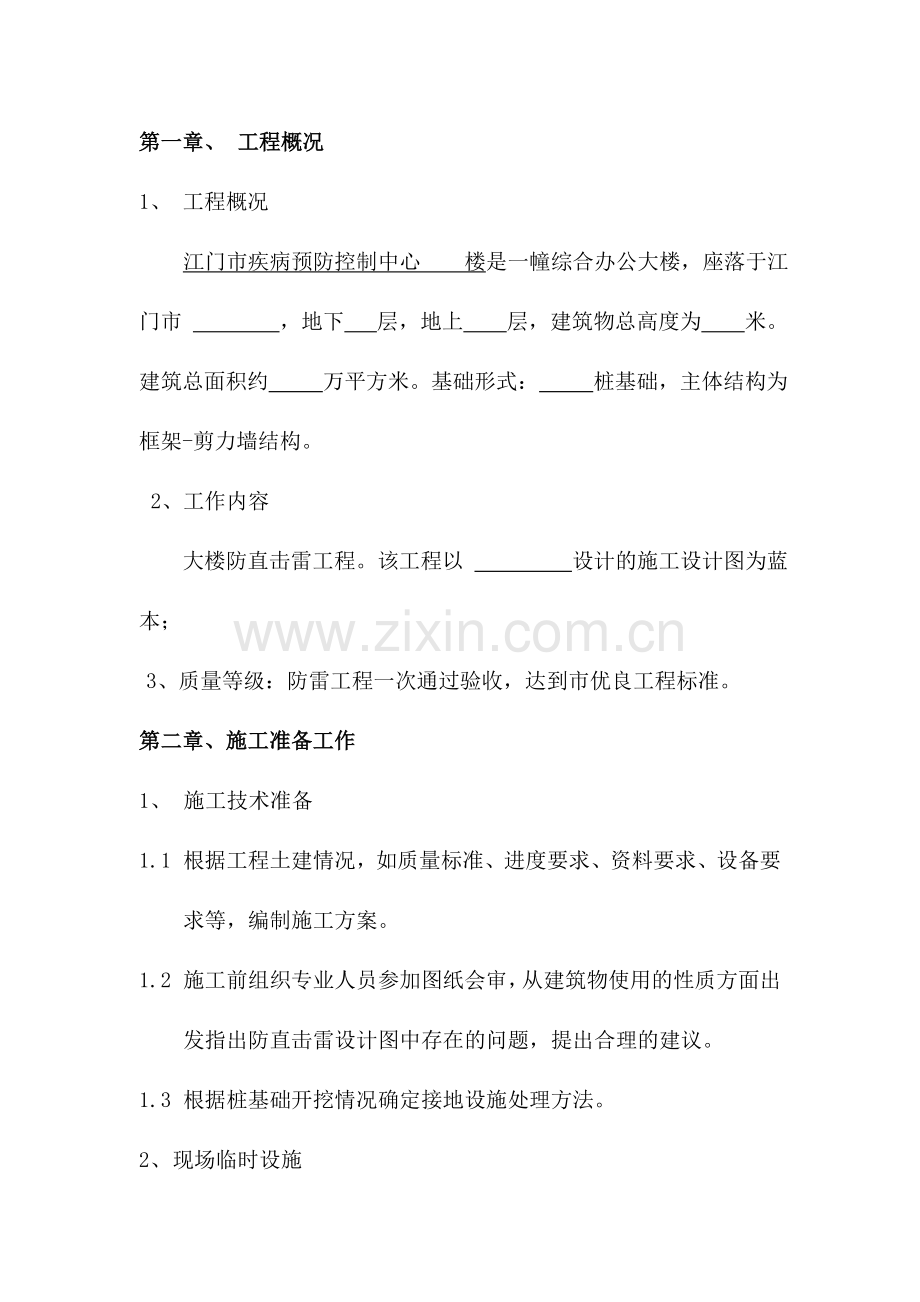

第一章、 工程概况
1、 工程概况
江门市疾病预防控制中心 楼是一幢综合办公大楼，座落于江门市 ，地下 层，地上 层，建筑物总高度为 米。建筑总面积约 万平方米。基础形式： 桩基础，主体结构为框架-剪力墙结构。
2、 工作内容
大楼防直击雷工程。该工程以 设计的施工设计图为蓝本；
3、质量等级：防雷工程一次通过验收，达到市优良工程标准。
第二章、施工准备工作
1、 施工技术准备
1.1 根据工程土建情况，如质量标准、进度要求、资料要求、设备要求等，编制施工方案。
1.2 施工前组织专业人员参加图纸会审，从建筑物使用的性质方面出发指出防直击雷设计图中存在的问题，提出合理的建议。
1.3 根据桩基础开挖情况确定接地设施处理方法。
2、 现场临时设施
2.1施工场地
由于防雷施工安排在土建绑扎钢筋之后、捣混凝土之前，施工的阶段性明显，施工现场生活统一安排；
防雷施工消耗少量的辅助材料，加工制作在场内进行；
统一对防雷材料、机具保管；
2.2 现场用电
接驳工地供电系统。
第三章、 施工管理
第四章、施工计划
1、 施工进度计划：配合土建进度,随时跟进。
2、 竣工计划： 年 月
第五章、施工方案及技术措施
本工程施工依据《建筑物防雷设计规范》（GB50057-94），施工过程中有以下7个方面必须按照下列要求完成：
1、接地体:利用自然接地体
1.1 自然接地体:水平接地体利用负一层基础梁面内外两条主筋作通长焊接，地梁的箍筋隔6m与主筋相焊接。垂直接地体利用桩内钢筋与承台底筋焊接连通。
1.2 在负一层基础梁上向室内预留20块接地连接板（-40×4镀锌扁钢），在其他层预留20块接地连接板（位置待定）。接地端子长度不小于0.5m。
1.3 在首层框架梁上向室外引下线位置预留φ12镀锌圆钢作为测试卡。
1、 引下线
2.1 桩主筋（不少于2条）必须与柱内2条主筋焊接成电气通路。
2.2承台与引下线柱主筋的跨接以及地梁面两条主筋与引下线柱主筋的跨接均应满足防雷技术要求（单边搭接焊长度≥12d、双边搭接焊长度≥6d、拐弯角度大于90弧角）。引下线柱主筋大于φ16mm时利用对角的两条主钢筋，若小于φ16mm应利用柱内4条主筋。每条引下线柱筋每层至少有一个箍筋与柱主筋相焊接作为短路环，引下线必须保持焊接成电气通路。
2.3 引下线在大楼天面用φ12镀锌圆钢引出。
2、 为防侧击雷，利用建筑物外圈梁钢筋设置均压环并从均压环上预留镀锌扁钢供门窗等较大的金属物与之连接。均压环也必须与引下线焊接连通（均压环楼层由设计单位根据强弱电系统的统筹安排另外确定）
3、 考虑到设备接地及等电位要求，宜在各楼层适当增加接地端子。天面上所有金属设施也应与防雷装置有效联结。
5． 避雷带（针）网格：用φ12镀锌圆钢安装在建筑物四周或女儿墙上，支架高 +0.15m(暂定)，每隔1.0m设一支承。天面避雷网利用结构梁筋焊接，网格尺寸应不大于10m×10m或8m×12m。天面金属架构接地预留线用镀锌圆钢，应保证天面所有金属设施等电位联接。
6、避雷针：避雷针设置在阳角位置，与天面其它接闪设施焊接连通（每支避雷针净高不低于0.3m）。
7、防感应雷措施：为了确保建筑物内设备在雷雨季节正常工作
7.1对所有进出建筑物的管线应作接地处理。
7.2由业主提供强、弱电以及消防等图纸，确定合理、安全、完善的接地系统。
7.3所有有源线路上应 根据设备的具体要求安装与之匹配的避雷器（装饰工程进行前布线，设备进场时安装，综合试车时调试）。
第六章、施工安全技术措施
由于本工程与土建工程交叉作业，施工安全格外重要。为了防范、杜绝违章作业，确保安全，本工程拟安排一名注册安全主任作为现场安全管理负责人。此外，防雷作业人员必须做到：
1、 所有出入工地的人员应持证上岗，所有从事现场作业的人员 必须持有特种作业操作资格证件。
2、 在同一班组施工的人员不得少于两个人。
3、 进入现场必须正确佩戴安全帽，穿绝缘底鞋。正确使用劳防用品。
4、 严禁焊接时火花四处飞溅。
5、 二米以上高空、悬空作业必须佩戴安全带，绝不允许酒后施 工。
6、 高空作业时，不准向下或向上乱抛材料和工具等物件。
7、 遵守施工用电安全规定，接电前须征得工地电工的同意；离开工地前要切断电源、气源，并仔细检查现场，消除火险隐患。在闷顶、隔墙等隐蔽场所电焊，在操作完毕半小时内应反复检查，以防发生问题。
8、 电焊操作不得与油漆、喷漆、木工等易燃操作同地点、同时间、上下交叉作业。
9、 电焊机必须设立专用地线，不得借路。
10、 不得使用带病的电焊工具，电焊的导线不要与装有气体的气瓶接触，也不得从生产、使用、储存易燃易爆物品的场所或部位穿过。电焊现场中危险性较大的地方应配置灭火器材。遇到五级以上大风或雨天时，须征得现场项目经理同意方可作业。
第七章、工程分段检测
1、防雷设施利用建筑物钢筋及金属构件作接地体及引下线时，每层（段）焊接好后，在浇灌混凝土前进行现场验收。具体安排为：
1.1完成桩与承台的连接时；完成承台与地梁的连接时；
1.2完成地梁均压网的焊接和地梁与负一层柱筋引下线的连接时；
1.3完成各层间柱筋引下线的连接；
1.4完成每层均压环与柱筋引下线连接；
1.5完成均压环与金属门窗的连接时；
1.6完成顶层避雷网格的连接时；
1.7完成避雷针、网、带的敷设及天面金属物体的等电位连接时。
2、检测手段
施工工艺以目测为主，接地电阻及过渡电阻通过仪器仪表测试。
3、检测工具
卷尺、万用表、接地电阻测试仪。
第八章、质量保证以及文明施工措施
1、 管理组织：由本公司工程部负责落实管理职责。现场管理人员均持有广东省防雷设施设计及安装资格证书，有能力和经验能对施工全过程进行“三控制”：事前控制、事中控制、事后控制。任务分层落实，检查实地跟踪进行。
2、 做好风险管理，严格按设计图组织施工。以《建筑物防雷设计规范》（GB50057-94）以及《建筑工程施工质量验收规范》（GB50303-2002）作为质量保证的执行标准。
3、 作业人员：公司派出经过培训并有多年现场施工经验的管理人员和施工班组来完成具体工作。
4、 质量控制措施
4.1、事前控制：设计图阶段对建筑物的使用性质以及结构等进行充分了解，提出可行性实施方案，从技术上进行全面控制。
4.2、事中控制：施工过程中根据土建进度合理安排施工步距及施工节奏，对隐蔽工程进行严格把关，提前做好隐蔽记录以及子项目质量检验报告等资料。要控制工期不突破图建工期，保证质量能一次性通过验收，并且施工不影响土建项目的交叉进行。
4.3、事后控制：阶段性对施工进行评价，对施工工序进行优化处理，不断完善，不断提高。
5、进入施工现场人员服从公司的统一管理和安排，接受甲方现场代表、监理以及市防雷所的监督，注意协调同其它施工单位的关系，做到安全施工、文明施工。杜绝一切事故发生，优质高效的完成该项工程。
第九章、工程交工验收
1、现场交工验收
本工程交工验收分四个步骤进行，分阶段进行自检验收、专检验收、竣工验收、总体验收。
1.1自检验收
现场作业班组每完成一个分项工程时，对工程质量进行自检， 并由质检员作出详细记录进行验收。自检结果应于24小时内报给监理。
1.2专检验收
自检合格后，会同江门市防雷设施检测所、现场监理对该分部分项工程进行检查验收。验收结果按统一格式填写成书面资料，于24小时内报现场监理确认。
1.3竣工验收
防雷工程完工后，会同业主、防雷所、监理单位对工程进行全面验收即竣工验收。验收合格后，由江门市防雷设施检测所签发防雷合格证书。
1.4总体验收
建筑物各项工程完工后，由业主、监理单位、各施工单位、验收单位共同进行总体验收，并对验收结果给予确认。
2、竣工资料
综合资料含开工报告、隐蔽工程报验表（隐蔽工程验收资料）、设计变更通知单、分段检测报告等。
3、工程维护管理
我公司承接的防直击雷工程竣工验收后，免费维护保养 年。
