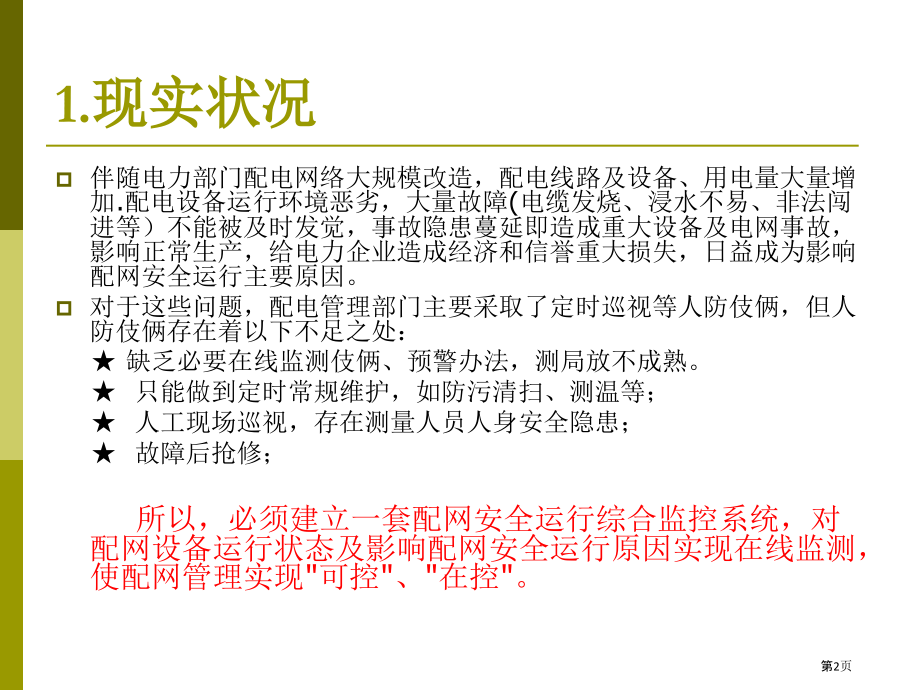

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,开 闭 所安全运行综合监控系统,杭州国电电气设备有限企业,五月,第1页,1.现实状况,伴随电力部门配电网络大规模改造，配电线路及设备、用电量大量增加.配电设备运行环境恶劣，大量故障(电缆发烧、浸水不易、非法闯进等）不能被及时发觉，事故隐患蔓延即造成重大设备及电网事故，影响正常生产，给电力企业造成经济和信誉重大损失，日益成为影响配网安全运行主要原因。,对于这些问题，配电管理部门主要采取了定时巡视等人防伎俩，但人防伎俩存在着以下不足之处：,缺乏必要在线监测伎俩、预警办法，测局放不成熟。,只能做到定时常规维护，如防污清扫、测温等；,人工现场巡视，存在测量人员人身安全隐患；,故障后抢修；,所以，必须建立一套配网安全运行综合监控系统，对配网设备运行状态及影响配网安全运行原因实现在线监测，使配网管理实现可控、在控。,第2页,2.设计目,本系统设计目标就是为了保障配网安全正常运行，利用当前比较成熟计算机及通信技术，实时监测配网设备及运行环境各项指标，碰到电缆和环境温、湿度过高、非法闯进、设备凝露、电缆沟或隧道进水等紧急意外情况，能够及时统计、查询和自动快速报警。,它主要采取计算机、通信、网络、遥测、遥信、遥控等技术，组成一个一体化网络监控系统，能够在局内看到监控点信息，加强配网安全可靠运行能力，提升故障查找和维护效率，降低维护成本和人员劳动强度，最终使得配电设备从“定时检修”逐步过渡到“状态检修”。,第3页,3.,系统设计依据,GB2423.1-92电工电子产品基本环境试验规程 试验A 低温试验方法,GB2423.2-92电工电子产品基本环境试验规程 试验B 高温试验方法,GB2423.4-92电工电子产品基本环境试验规程 试验Db 交变湿热试验方法,GB2423.5-92电工电子产品基本环境试验规程 试验Ea 冲击试验方法,GB2423.10-92电工电子产品基本环境试验规程 试验Fc 震动正弦试验方法,GB191包装出运图示标志,GB3873通讯设备产品包装通用技术条件,IEC1000451995电磁兼容性（EMC）第四部分：试验和测量技术 第五单元冲击抗扰性试验,GBJ232-82电气装置工程施工及验收规范,GB4728电气图用图形符号,GB4728电气图用图形符号,第4页,4.系统结构,主要子系统包含：（如图）,1、安全防护子系统：阻止非法闯进，碰到警情马上告警。,门禁：身份确认，禁止无卡人员进入；,电子围栏：阻挡为主，告警为辅；,红外对射：有些人进入监视区时告警，并在现场发出音响，起到镇吓作用。,2、环境监控子系统：主要监视设备运行环境温度、湿度，以及浸水情况，必要时候能够远程启停空调、风机等设备。,3、电缆温度监测子系统：主要监视电缆头温度，当发觉温度超出警戒值时马上告警，预防事故发生。,4、配电监控子系统：主要完成开闭所动力配电柜数据采集，包含三相电压、三相电流、开关位置等，以及各种设备供电情况监视。,以上各子系统既能够独立运行，又能够组合成一个有机整体，相互支持。如电子围栏既能够独立组成周界防护系统，也能够和环境监控系统组成一体，将电子围栏告警输出。,第5页,系统组成框图,配电网安全运行综合监控平台,安全防护,环境监控,配电监控,门禁,电子围栏,红外对射,温度,湿度,浸水,380V三相电压/三相电流、开关量,短信报警,客户端报警,浏览器查询,电缆温度监测,开关柜、环网柜、箱变电缆温度实时监测,客户端访问,客户端访问,数据库服务器,第6页,系统结构图,通信接口单元,智能门禁单元,电缆头测温单元,配电监测终端,开关状态单元（负荷开关、接地刀）,环境监测单元,红外,温湿度,烟雾,气压表状态单元,熔断器状态单元,第7页,系统结构图,配电监测终端,GPRS通信单元,环境监控单元,电缆头测温单元,电流/电压,配电柜,通信接口单元,电子围栏控制器,温湿度,烟雾,门磁,红外,电子围栏,智能门禁单元,领导室,IE浏览,值班室,IE浏览,前置工作站,数据库服务器,GPRS网络,局域网,网络短信服务器,交换机,路由器,防火墙,隔离器,其它网络,第8页,5.安全防护子系统,主要包含周界防护、门禁控制等。,周界防护传统使用红外对射，结合使用电子围栏。,门禁控制包含门磁检测和智能门禁系统。,第9页,5.1智能门禁系统,特,点,智能门禁系统是指基于当代电子与信息技术，在建筑物内外出入口安装智能卡电子自动识别系统，经过持有非接触式卡片,又称射频卡(RFID)来对人（或物）进出实施放行、拒绝、统计等操作智能化管理系统,其目标是为了有效控制人员（物品）出入，而且统计全部出入详细情况，实现对出入口安全管理。,智能门禁系统经过计算机对各控制器实施监控、管理。采取485通信接口，支持TCP/IP 协议。,第10页,5.1智能门禁系统,基,本,功,能,可控制各种不一样电控锁。,对不一样人能够设置不一样通行权限。,一天可设置六个时间段，可严格控制人员在每个时段进出是否。,能够设定允许通行时段在节假日及周末是否有效。,强行开门，超时未关门等自动报警。,各种信息统计：每次开门时间，开门卡、编号，报警原因、位置。,开门延时可调。,可脱机或联网使用。,第11页,5.2 电子围栏,智能型周界安防阻挡报警系统，强调了“,阻挡为主，报警为辅”。含有特有BI-polar设计，前端围栏每根线都有带电,，该系统对入侵者给予瞬间脉冲电击，以阻止翻越，做到了预防为主。对执意入侵者和破坏者，给予电击并发出报警，延缓了入侵时间，方便给保安人员争取时间，及时阻止人员进入。,本系统是一个“有形”报警系统，实实在在地给人一个威慑感觉，使入侵者增加一个心理压力，从而把报警系统和警戒系统有机地结合起来，到达,以防为主，防报结合,目标。安装本系统后，相当于在墙顶上形成一道“有形”电子屏障，,第12页,5.2电子围栏,特,点,含有没有生命危害功效。该系统采取了每秒1个0.1秒瞬时脉冲高压（,50008000V高压脉冲）,、低能量（小于5个焦耳）电子脉冲对系统扫描，给入侵者含有一定电击功效，但与传统交流电网有本质区分，不会对人身组成生命危害。,含有阻挡为主，报警为辅功效。安全有效电子脉冲把入侵者阻挡在周界之外，当入侵者强行侵入时，报警系统会自动发出警报。,含有误报率低优点。三重安全保障体系（控制器+数字扫描+报警），系统误报率低于千分之五，基本不受环境（如植被、树木、小动物等）和气候影响。,含有报警功效。当电子围栏受到人为开路、短路或有入侵者企图强行翻越电子围栏时，电子围栏报警系统能马上检测到，系统会自动发出声光报警。,含有适应性强功效。整个系统联成一体，转弯角和地形复杂处都能够到达可靠安全性，没有死角。红外对射则只能直线传输并存在死角。导线采取特殊材料，不易攀越。可依据用户要求和地形进行设计和安装。,第13页,6环境监控子系统,环境监控子系统主要任务是采集各工作现场温度、湿度等模拟量以及红外、漏水和烟雾检测等数字量。一旦出现异常，系统自动告警，并能够自动开启空调、风机等设备。传感器报警信号接入RTU中，然后再配置检测对应名称和告警阈值，即简单方便地完成了防盗红外、漏水和烟雾检测监控。,第14页,6.1 技术特点,采取以太网技术,ZHY301含有以太网接口，能够方便接入基于IP局域网、广域网、因特网、2M、无线以太网等。,运行参数远程修改存放技术,ZHY301能够经过网络进行远程参数修改，并能够存放在EEPROM中，掉电不丢失。,含有布防、撤防、自动布撤防功效,ZHY301能够远程设置监控量布撤防状态，或按照时间段自动进行布撤防操作。,含有紧急事件告警功效,当现场有告警发生时，在通道通畅情况下系统将在5秒内将告警信息发送到监控中心。监控中心含有声光报警，并可经过短信方式将告警信息发送到相关人员手机上。,低功耗设计,ZHY301全部采取低功耗CMOS器件设计，降低了整机功耗，提升了整机可靠性。,第15页,6.2 技术指标,1、模拟量采集,信号输入：0+5VDC,A/D转换分辨率：10位,测量精度：0.5%,容量：8路,2、开关量采集,输入回路采取光电隔离,输入回路电源:+12V,容量：8路,3、遥控输出,输出接点容量：AC220V 1A，DC30V 3A,支持DO和脉冲输出,容量：4路,4、通信接口,接口：RJ45，10M Ethernet；RS232/485,19200bps,支持动态（DHCP）或静态获取IP,5、使用环境,环境温度：-1055,相对湿度：5%95%,大气压力：66108KPA,无严重粉尘及腐蚀性气体,第16页,7.配电监控子系统,主要监视配网设备运行情况，以及各自动化设备供电情况。监控内容包含380V三相电压、三相电流、DC220电压、电流等。,采取ZHY301监控终端辅助传感器方式能够采集全部需要数据。也能够采取交流采样终端采集数据。,第17页,8.电缆头温度监测子系统,伴随城市发展，用电量增加，环网柜中电缆接头出现温度过热现象时有发生。环网柜运行环境恶劣无人值守，在电缆局部发生过热后不易被发觉，事故蔓延即造成重大事故，影响正常生产，给电力企业造成经济和信誉重大损失。所以，预防事故发生是安全生产根本，本系统就是经过实时监测电缆过热来防止重大事故发生高新技术产品。,电力电缆故障指示器能够与本系统实现有机结合。当线路出现短路、接地等故障时，故障指示器输出信号能够被本系统采集单元接收，经过GPRS通信网络将故障信息送到监控中心，从而能够快速自动定位故障区段，大大降低故障查找时间。,所以本系统是一个集电缆接头温度在线实时监测和电缆故障自动定位综合监控子系统。,第18页,8.1 系统结构,领导室,IE浏览,领导室,IE浏览,领导室,IE浏览,数据库服务器,无线网络(GPRS),测温单元,故障检测单元,GPRS通信单元,测温单元,故障检测单元,GPRS通信单元,测温单元,故障检测单元,GPRS通信单元,环网柜1#,环网柜2#,环网柜n#,第19页,8.2,温度采集,传统温度监测方法是采取标准温度传感器输出420mA电流，然后经过A/D转换得到数字值，经过软件换算得出温度值，再依据预先设定好告警限值判断是否温度越限，假如越限，马上提醒告警。该方法优点是测量准确，可达0.5。但缺点是成本高,可达400元左右/台。配电设备点多面广，该方案没有推广价值.,本方案采取热电阻/电偶来采集温度信号，价格很低，只有几十元，适合大规模推广。,电缆头温度随季节或负荷改变而改变。我们采取,“比较法”,来降低气候和负荷影响。经过温度采集单元中MCU测量同回路3相电缆头探头温度值，比较两个探头温度相对改变。当相对改变超出一定值后，则认为电缆接头出现温度过高情况，马上开启告警过程，将该信息发送到监控中心。监控中心能够在屏幕上提醒某处环网柜电缆温度过高，同时也能够在监控中心设置一个短信中心，将告警信息经过短信方式发送到不一样片区不一样管理人员手机上，从而实现电缆头温度实时在线全天候监控，防止了因电缆头过热造成事故，到达了事故预防目标。,第20页,8.3 系统功效,经过在电缆及电缆接头上安装连续测量温度探头，每台设备可安装816个探头，对电缆、电缆头运行状态实时进行监测,并把测量结果经过GPRS网络上传到监控中心数据库服务器，经过软件分析能够提前确定电缆早期过热现象，实现电缆故障早期预测，防患于未然,系统含有开关量接入功效，能够接入故障检测单元输出信号，经过本系统通信功效直接上传到中心服务器，从而能够实现电缆故障自动定位。,完善报警功效：当电缆发生故障造成电缆或电缆头温度升高并超出设定报警限时，系统发出报警。并显示发生报警点位置及统计发生报警时间，及时准确指导检修和故障查找工作。,监控中心能够实时监测各环网柜温度情况。,监控中心采取最新B/S结构设计，采取IE浏览器访问，只要含有对应权限，在局域网上任一台计算机上都能访问数据库中数据,查看各环网柜中实时温度。,第21页,8.4 基本参数,供电：+5-+36V,工作电流最大：360mA,待机电流：80mA,数据接口：,RS232/485/422/TTL,支持串口硬流控,工作温度：-20+55,相对湿度：95%/40,尺寸：103*64*24（不包含天线）,第22页,第23页,第24页,8.5 电源,交流220V,由用户提供220V交流电源，测温终端经过高频开关电源将220V交流电变为5V直流电供终端和通信单元使用。,从CT取电并给蓄电池充电,经过电流互感器获取电源。选择一路进线，采取开口式电流互感器套在电缆上，互感器输出经过电源变换给电池充电，终端供电有电池提供。,一次性电池,选择大容量（20AH）一次性铅酸电池，可满足终端设备2年供电需求。,太阳能电池,选择太阳能电池，辅以充电控制电路和蓄电池，作为终端电源。,第25页,谢 谢！,第26页,
