设计表现：1、2点透视画法优秀课件.ppt

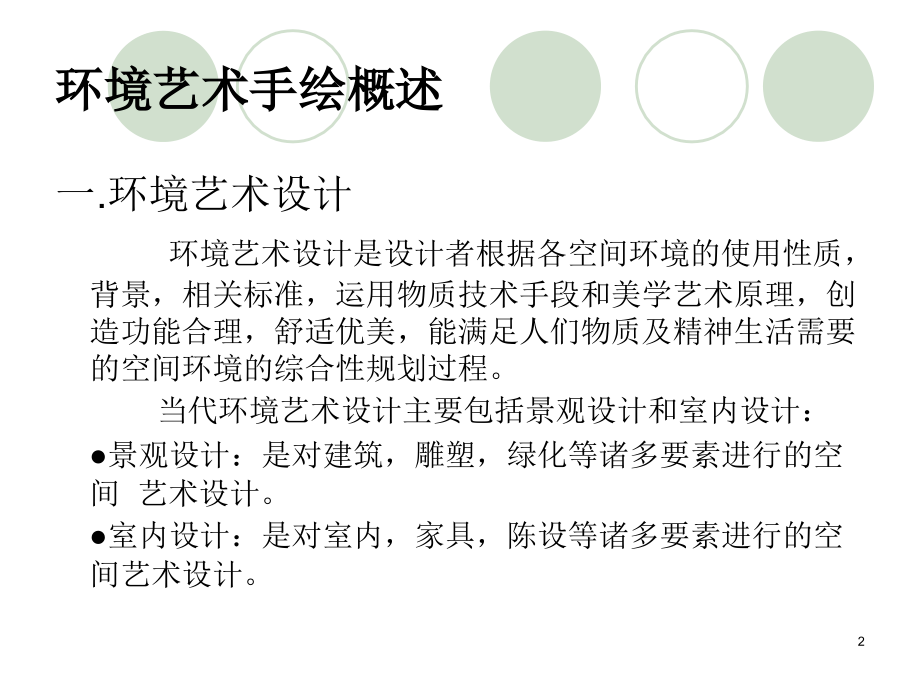

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,设计表现技法,1,环境艺术手绘概述,一.环境艺术设计,环境艺术设计是设计者根据各空间环境的使用性质，背景，相关标准，运用物质技术手段和美学艺术原理，创造功能合理，舒适优美，能满足人们物质及精神生活需要的空间环境的综合性规划过程。,当代环境艺术设计主要包括景观设计和室内设计：,景观设计：是对建筑，雕塑，绿化等诸多要素进行的空间 艺术设计。,室内设计：是对室内，家具，陈设等诸多要素进行的空间艺术设计。,2,效果图表现手法分类,按表现手法分类，环境艺术设计效果图可以分为手绘效果图和电脑效果图两类。,手绘效果图是一种较为传统的表现形式，设计师通过手绘效果图来表达自己的设计构想，完善自己的设计方案，手绘效果图由于表现工具不同也可以分为铅笔，马克笔，水彩，水粉等多种形式。主要的优点是:手绘效果图极具有个性化，它不仅反映出设计师的构思想法，也能反映出其艺术的修养。,3,电脑效果图通常用设计软件如3d,SketchUp,vray等制作效果图。它主要的优点是能非常逼真地模仿各种材质效果，是手绘所无法达到的真实场景。它的缺点就是用时过长，太过于死板，模式化强，缺乏个性化的表现，容易形成千篇一律的效果,4,5,透视的基本知识,所谓透视,就是表现画面中各种物体相互之间的空间关系或者位置关系，在平面上构建空间感，立体感的方法。,在现实生活中，人眼观看远近景物的透视规律如下：,1.物体远近不同，给人的感觉也不同，越近越大，越远越小，最远的小点会消失在地平线上。,2.有规律的排列的线条或互相平行的线条，越远越靠拢和聚集，最后会聚为一点而消失在地平线上。,3.物体的轮廓线条距离视点越清晰，越远就越模糊。,6,透视技法,一、设计常用的透视图画法有以下三种：,一点透视（平行透视）,两点透视（成角透视）,三点,透视,1、一点透视（平行透视）：表现范围广，纵深感强，绘制相对容易。,2,、,基本原理：近大远小。,3,、,画法：衡平竖直。,7,透视技法,一、设计常用的透视图画法有以下三种：,一点透视（平行透视）,两点透视（成角透视）,三点,透视1、一点透视（平行透视）：表现范围广，纵深感强，绘制相对容易。,基本原理：近大远小。画法：衡平竖直。,2,、,两点透视（成角透视）：常用于局部空间或小范围的画面，是室内建筑表现常用的透视方法。,8,一点透视基本词汇,9,一点透视基本词汇,PP-透视图画面,EP-,视点,即观察者眼睛的位置,GP-,基面,观察者和画面.物体所处于的水平面,SP-,立点,观察者的立足点,GL-,基线,基面与画面的交线,10,一点透视基本词汇,6,.,HL-,视平线,画面上通过的水平线,7,.,VP-,消失点,(灭点),在画面上物体通过视点现成透视的线,延长并聚集在HL线上的点.VP必然在EL线上,和EL线等于眼睛的高度这两点最为重要,必须牢记.,8,.,M,-,测量点：,求透视图中物体进深的测量点,11,一点透视,（One-point Perspective）,12,所谓一点透视是指一个立方体与画面、地现平行，并与视线成垂直状态者。亦即立方体的三组棱线中的两组与画面、地面平行，另一组棱线则消失于视心，此种图法称为一点透视，一点透视又称平行透视。,一点透视,13,图中1是视点在物体的中心位置，这是一点透视图的基本构图。这种构图可以表示五个面，因此建筑物的室内透视图常使用此一方式。,图中2、3、9是视点在物体下方的例子，要描画比眼睛更高位置的物体时，这种构图最实用。而图中4、8、1，视点位在眼睛的高度，当物体往左或往右移动时，这种构图最适合使用。袖点在物体上方，即物体在眼睛高度下方时，最适用的构图为图中5、6、7。,14,1、先确定内墙面A、B、C、D四点（高度设定为3米）每段刻度等长。2、确定视平线,(hl),高度（一般为,AC三分之一处）,。3、由灭点VP做A、B、C、D各点的延长线。4、做CD的延长线，得到a、b、c、d、e各点，每段刻度与内墙刻度一致。5、在视平线上确定测量点M（,偏左或者偏右，根据构图,任意定）,15,1、由灭点VP作内墙各刻度点的延长线。2、过测量点M作a、b、c、d、e各点的延长线，与透视线相交。,16,17,18,作业1-方体的一点透视1张,要求：,1、A3,2、,钢笔,手绘,3、,上色,4、角度及大小自定,19,二点透视,（Two-point Perspective）,20,二点透视,就一个立方体而言，它与地面平行但不平行于画面，亦即对立方体的三组棱线而言，一组棱线与画面平行，其他两组棱线不与画面平行，并形成夹角，以45、45、15、75、30、60或任意角度分别消失于左右消点的透视图法，称为二点透视，亦称为（成角透视）。,21,二点透视的范围,二点透视图是常用的作图法，它能表现物体的立体效果和各种变化。使用此图法时，由于要描画物体的宽度面和深度面的关系，使各面称为透视面，所以，需要宽度线的消点和深度线的消点。,作图时可以考虑如图2所示的范围，但其中以连接V.P1和V.P2的水平线为直径，形成的圆之内侧范围所构成之透视图，才是自然的构图。视点（E.P）在圆周上移动时，宽度面和深度面的比率会有所变化，虽然水平线的高度一定，但由于物体高低位置的变化，物体上方和下方的视觉就会产生变化；如果把物体放置在圆的外侧来作圆，则宽度面和深度面成直角的物体，在视觉上就没有直角感；看起来时歪斜的。图2中，最自然的构图时1、2、3，也是维持自然构图的界限。,22,23,第一步：按比例画出高为3000mm的墙角线AB（真高线），在AB上处画出视平线H.L，并任意确定灭点VP,1,、VP,2,，画出上下墙线。以V.P,1,-V.P,2,为直径画半圆，交AB延长线于E,0,。然后分别以VP,1,、VP,2,为圆心，各点到E,0,的距离为半径画圆，分别叫H.L于M,1,、M,2,。,24,第二步：通过B点作平行线即基线G.L，在基线上按比例分出房间的尺度，分别置于AB的左右两侧。从M,1,、M,2,引线各自交于左右两侧墙线。交点就是透视图的尺度网格点。通过这些点分别向左右灭点引线即求得了该房间的透视网格，在AB上量取真是高度便可作出室内两点透视图。,25,26,27,作业,2,-,手绘两点透视1张,要求：,1、A,3,2、,钢笔或中性笔,手绘,28,
