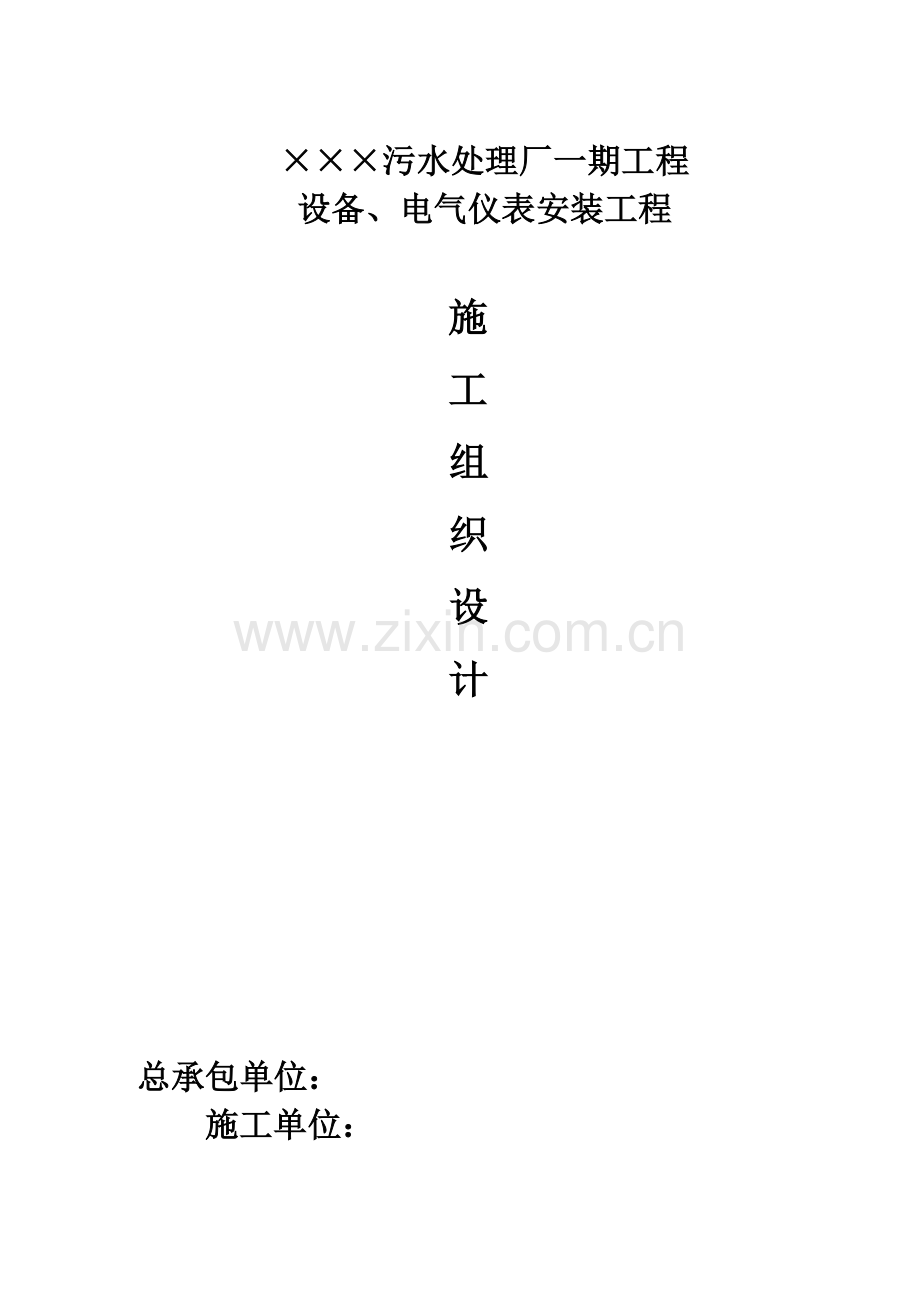

×××污水处理厂一期工程
设备、电气仪表安装工程

施
工
组
织
设
计

总承包单位：
施工单位：

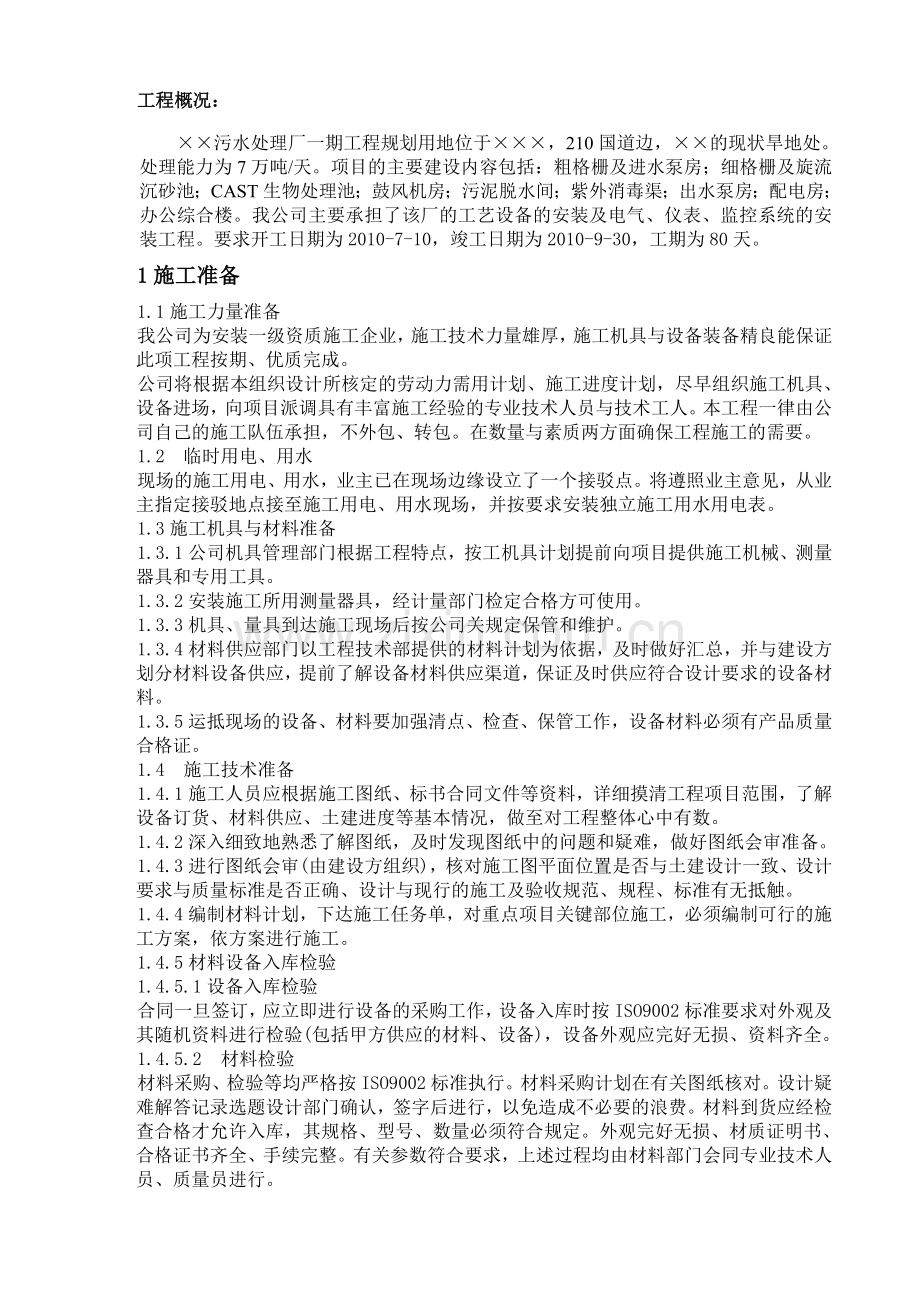

工程概况：
××污水处理厂一期工程规划用地位于×××，210国道边，××的现状旱地处。处理能力为7万吨/天。项目的主要建设内容包括：粗格栅及进水泵房；细格栅及旋流沉砂池；CAST生物处理池；鼓风机房；污泥脱水间；紫外消毒渠；出水泵房；配电房；办公综合楼。我公司主要承担了该厂的工艺设备的安装及电气、仪表、监控系统的安装工程。要求开工日期为2010-7-10，竣工日期为2010-9-30，工期为80天。
1施工准备
1.1施工力量准备
我公司为安装一级资质施工企业，施工技术力量雄厚，施工机具与设备装备精良能保证此项工程按期、优质完成。
公司将根据本组织设计所核定的劳动力需用计划、施工进度计划，尽早组织施工机具、设备进场，向项目派调具有丰富施工经验的专业技术人员与技术工人。本工程一律由公司自己的施工队伍承担，不外包、转包。在数量与素质两方面确保工程施工的需要。
1.2 临时用电、用水
现场的施工用电、用水，业主已在现场边缘设立了一个接驳点。将遵照业主意见，从业主指定接驳地点接至施工用电、用水现场，并按要求安装独立施工用水用电表。
1.3施工机具与材料准备
1.3.1公司机具管理部门根据工程特点，按工机具计划提前向项目提供施工机械、测量器具和专用工具。
1.3.2安装施工所用测量器具，经计量部门检定合格方可使用。
1.3.3机具、量具到达施工现场后按公司关规定保管和维护。
1.3.4材料供应部门以工程技术部提供的材料计划为依据，及时做好汇总，并与建设方划分材料设备供应，提前了解设备材料供应渠道，保证及时供应符合设计要求的设备材料。
1.3.5运抵现场的设备、材料要加强清点、检查、保管工作，设备材料必须有产品质量合格证。
1.4 施工技术准备
1.4.1施工人员应根据施工图纸、标书合同文件等资料，详细摸清工程项目范围，了解设备订货、材料供应、土建进度等基本情况，做至对工程整体心中有数。
1.4.2深入细致地熟悉了解图纸，及时发现图纸中的问题和疑难，做好图纸会审准备。
1.4.3进行图纸会审(由建设方组织)，核对施工图平面位置是否与土建设计一致、设计要求与质量标准是否正确、设计与现行的施工及验收规范、规程、标准有无抵触。
1.4.4编制材料计划，下达施工任务单，对重点项目关键部位施工，必须编制可行的施工方案，依方案进行施工。
1.4.5材料设备入库检验
1.4.5.1设备入库检验
合同一旦签订，应立即进行设备的采购工作，设备入库时按ISO9002标准要求对外观及其随机资料进行检验(包括甲方供应的材料、设备)，设备外观应完好无损、资料齐全。
1.4.5.2 材料检验
材料采购、检验等均严格按ISO9002标准执行。材料采购计划在有关图纸核对。设计疑难解答记录选题设计部门确认，签字后进行，以免造成不必要的浪费。材料到货应经检查合格才允许入库，其规格、型号、数量必须符合规定。外观完好无损、材质证明书、合格证书齐全、手续完整。有关参数符合要求，上述过程均由材料部门会同专业技术人员、质量员进行。
1.5 施工及验收技术规范（标准）
本合同安装工程施工及验收技术规范（标准）按照标书中所要求的标准执行。主要有：
GB50185-93《工业金属管道工程质量检验评定标准》
GB50231-98《机械设备安装工程施工及验收通用规范》
GB50235-97《工业金属管道工程施工及验收规范》
GB50236-98《现场设备、工业管道焊接工程施工及验收规范》
GB50268-97《给水排水管道工程施工及验收规范》
GB50270-98《连续输送设备安装工程施工及验收规范》
GB50275-98《压缩机、风机、泵安装工程施工及验收规范》
GB50277-98《铸造设备安装工程施工及验收规范》
GB50278-98《起重设备安装工程施工及验收规范》
GB6067-85《起重机械安全规程》
GB50303-2002建筑电气工程施工质量验收规范
GB50254-96电气装置安装工程低压电器施工及验收规范
GB50257-96电气装置安装工程
GB50275-98压缩机、风机、泵安装工程施工及验收规范
GB50093-2002 自动化仪表工程施工验收规范

2主要施工方法
2.1机械设备安装施工方法
2.1.1施工工序
设备开箱、检查
基础检查
设备转运
设备检查清洗
基础放线
地脚螺栓、垫铁布置、灌浆
设备安装
设备二次灌浆
设备连接管、平台安装
设备无负荷试运
设备带负荷联运试运
竣工验收

2.1.2通用设备安装的基本方法
本标段所有机械设备的安装均应符合GB50231-98《机械设备安装工程施工及验收通用规范》的规定。
2.1.2.1 设备开箱检查和保管
1) 设备开箱应在建设单位或总包单位有关人员参加下，按下列项目进行检查，并应作出记录：
①箱号、箱数以及包装情况；
②设备的名称、型号和规格
③装箱清单、设备技术文件、资料及专用工具；
④设备有无缺、损件，表面有无损坏和锈蚀等；
⑤其它需要记录的情况。
2) 设备及其零、部件和专用工具，均应妥善保管，不得使其变形、损坏、锈蚀、错乱或丢失。
2.1.2.2 基础检查、放线
1) 设备安装前，应对设备基础的位置、几何尺寸、质量情况进行检查，并应符合钢筋砼工程施工及验收规范，作好验收资料或记录。
2) 设备基础表面和地脚螺栓预留孔中的油污、碎石、泥土、积水等应清除干净，预埋地脚螺栓的螺纹和螺母应保护完好，旋转垫铁部位的在表面应凿平。
3) 设备基础尺寸和位置的允许偏差
项目
允许偏差(mm)
坐标位置(纵、横轴线)
±20
不同平面的标高
-20
平面外形尺寸
凸台上平面尺寸
凹穴尺寸
±20
-20
+20
平面的水平度(包括地坪上需安装设备的部分)
每米
5
全长
10
垂直度
每米
5
全长
10
预埋地脚螺栓
标高(项端)
+20
中心距(在根部和顶部测量)
±2
预埋地脚螺栓孔
中心位置
±10
深度
+20
孔壁铅垂度每米
10
预埋活动地脚螺栓锚板
标高
±20
中心位置
±5
水平度(带槽的锚板)每米
5
水平度(带螺纹孔的锚板)每米
2
4) 设备就位前，应找出施工图和有关建筑物的轴线或边缘线及标高线、就位安装的基准线。
5) 对各工艺段互相有连接和排列关系的设备，应规定共同的安装基准线，平面位置安装基准线与基础实际轴线边缘线的距离，其允许偏差为±20mm。

6) 设备的平面位置与标高对安装基准线的允许偏差：
项目
允许偏差(mm)
平面位置
标 高
与其它设备无机械联系的
±10
+20
-10
与其它设备有机械联系的
±2
±1
2.1.2.3 地脚螺栓、垫铁布置和灌浆应符合GB50231-98《机械设备安装工程施工及验收通用规范》的要求。
2.1.3除污设备安装
除污设备主要包括2套螺旋细格栅机、1套皮带输送机和1套螺旋输送压榨一体机及2套不锈钢闸门等。
2.1.3.1 细格栅除污机安装
1) 细格栅除污机安装角度为60°倾角，机架安装应检查其强度、刚度及平面度，保证栅耙连接轴无变形、弯曲。
2) 机架与土建渠道的间隙用橡胶板密封。
3) 调整测试栅耙移动速度，栅耙移动的速度不大于2.0m/min。
2.1.3.2螺旋输送压榨一体机安装
1) 安装前应检查螺旋叶片与输送机壳体之间的同轴度，两者之间应保持同一轴线。
2) 无轴螺旋输送机叶轮与壳体之间的间隙应为5mm以下。
3) 检查减速机齿轮模数，保证无轴螺旋输送机叶轮的旋转速度应既能保证输送栅渣而又不造成堵塞，否则应调换减速机齿轮模数。
4) 设置调整输送机的过载保护和报警装置，防止运行时过载烧坏电机。
5) 安装完毕后，应对其进行空载试验2小时，其轴承温升不超过40℃。负荷试运时，卸料应正常，应无明显的阻料现象。
2.1.3.3皮带输送机安装
1) 输送带接头采用硫化接头，接头形式为阶梯形状，长度宜为带宽的1-2倍。胶合剂硫化温度和时间及常温胶接，应符合设备技术文件及胶合剂的要求。
2) 槽形托辊：四程托辊的轮赛中失平面应在同一平面上，其偏移不超过1.5mm，两轴的平行度不超过0.5/1000。
3) 设置过载和胶带跑偏的保护和报警装置，防止胶带超负荷运行及胶带跑偏造成设备损坏。试运时，调整导向托辊、改向张紧轮，确保胶带安全有效运行，调整螺旋张紧器，使皮带正常运行而不至于发生过载报警，同时也确保超载时而使装置动作而跳闸，起到保护作用。
4) 带式输送机安装调试后，空载运行2小时，正常为合格2.1.3.4 。
2.1.3.4旋流沉砂池除砂设备的安装
1）旋流沉砂池除砂设备包括刮砂桥、吸砂泵、砂水分离器等。其安装的方法应符合《机械设备安装工程施工及验收通用规范》规定外，还应符合本工程招标技术文件中的技术要求。
2）所有设备清点时，应检查各种设备的出厂证明资料是否齐全，尤其是设备工厂空载的合格证明资料。
3）设备安装后，应进行现场性能测试，以采样的方式测定进流和出流的含砂量和砂粒的配率，以及对输出砂粒的有机物含量的测定。
2.1.3.5电动葫芦安装
1）电动葫芦车轮纶缘内侧与工字钢轨道翼缘的间隙应为3-5mm。
2）链式电动葫芦的链轮槽应保持在同一铅垂面上，链条在运行时不应有歪扭、卡住和严重磨损现象。
3）空负荷试验时，电动葫芦小车制动距离应满足下列表达式要求：
S1=V1／K1 式中：S1—小车制动距离 V1—小车运行速度(m/min)K1—系数，宜为2800-3900
4）电动葫芦在进行额定负荷试验时，在制动时间内的下滑距离应为：
SＣ=Vc／100 式中：Sc—小车制动距离 Vc—小车运行速度(m/min)
2.1.4CAST生化池设备安装
CAST生化池的设备主要包括6台潜水推进器、8台潜水泵、4台旋转式滗水器等。其中曝气系统主要包括曝气管及不锈钢空气管道、管件等。曝气系统安装时须在设备生产厂家的指导下进行。
2.1.4.1安装前检查
1）设备安装前应根据设计图纸检查土建基础尺寸、安装位置、标高等是否符合要求。
2) 设备开箱时，按下列要求进行检查：
① 按随箱设备技术文件的规定清点零部件，应无缺件，损伤和锈蚀等，各个部件表面应光滑，不得有影响使用的划痕、裂纹和锐边；
②核对零部件的尺寸与设计是否相符；
③作好开箱记录。
2.1.4.2 安装
控制曝气支管水平高度误差值在±10mm之内，固定部件应锚固牢固，以防止空气管道受浮力作用而上浮；且各段支管间的联接，必须安装有一定范围内可绕曲的伸缩接头，以防由于池子沉降而引起变化。
2.1.5污泥处理设备安装
2.1.5.1污泥脱水单元装置安装
2.1.5.1.1沉淀池排出的剩余污泥经污泥缓冲池后送至污泥脱水机房。机房内装有离心脱水机2台，以及供料泵和絮凝剂的调制、投加、储存设施。脱水后的污泥，由螺旋输送机和开口螺杆泵输送至污泥棚存放后外运。污泥棚底部设2个斗，每个斗的下部设有阀门，轮流向运泥车排泥。
2.1.5.1.2脱水机安装
脱水机房装有2台离心式脱水机， 20-40m3/h，是污水厂的主要设备之一，其安装技术和质量要求较高。因此，对其安装工艺重点提出。
1)基础放线
以车间土建工程给定的本机基础的纵横中心线放出脱水机的纵向和横向中心线，并用红色油漆作好标记。之后确定基础的垫铁位置并进行处理，清理安装现场和疏通设备能行道路。
2)设备开箱
设备到货和基础、现场具备安装条件后，会同建设单位、监理单位和制造厂家，在安装现场一起对设备进行开箱检查。根据制造单位提供的装箱单，逐件清点核对其数量，并检查其外表质量，对设备或配件已受损、变形及缺少时，应及时提出，以便建设单位要求制造厂家予以处理。对于技术文件，可进行复印，原件交建设单位保存。开箱检查无问题时，共同签字认可。对不需马上安装的零部件，应重新装好，并妥善保管。
3)运输与安装
场外运输用16吨吊车和平板车配合进行，并置于便于二次吊装的位置。在现场安装时，设备的吊装应视设备的最大件重量来制定吊装方案。同时可利用车间内已安装完成的电动单梁悬挂式起重机进行配合吊装。
4)设备找正
设备找正以机座为准，找正后进行灌浆，待砼强度达到70%以上时进行精找，水平度误差要求控制在纵向0.5%、横向1%、辅助部分1.5%以内。精找完成后将垫铁点焊牢固，然后进行二次抹面。在此之前的有关检测检验及隐蔽工程记录等资料应齐全，技术人员应及时签证，作为交工资料保存。本机至此安装完毕。
2.1.5.1.3其它设备的安装：
1) 安装前检查：检查土建尺寸、位置、标高应与设计相符。设备开箱按随箱设备清单清点零部件，应无缺件，损伤和锈蚀等，并核对零部件的尺寸与设计是否相符。同时作好开箱记录。
2) 设备安装：依据工程设计图给出的平面尺寸放线标出设备的安装位置。然后安放垫铁，将设备按标线安装到基础上，再用地脚螺栓固定，调整标高后紧固。要求水平面位置量度偏差不大于±2mm，标高位置偏差不大于±5mm。
3) 传动机构安装：传动机构一般分为中心式或周边式传动，其安装要求按GB50231-98《机械设备安装工程施工及验收通用规范》进行。
4)试运转：一般按下列步骤进行：
（1）检查各机构安装是否有遗留问题，是否有卡死、松动现象。
（2）电动机空转2h。
（3）空负荷点动，观看是否有异常。
（4）空负荷运转2h，检查各磨擦部位的情况，要求电机温升≤50℃。
（5）检查各电气仪表是否灵验，过载保护装置等是否正常。
2.1.6起重机安装
2.1.6.1 安装前的检查
1）检查设备技术文件应齐全
2）按设备装箱清单检查设备、材料及附件的型号、规格和数量且符合设计和设备技术文件的要求，并应有出厂合格证书及必要的出厂试验记录；
3）机、电设备应无变形、损伤和锈蚀，其中钢丝绳不得有锈蚀、损伤、弯折、打环、扭结、裂嘴和松散现象；
4）起重机轨道基础、吊车梁和安装预埋件等的坐标位置、标高、跨度和表面的平面度均应符合设计和安装的要求。
2.1.6.2 电动单梁起重机安装
1）轨道铺设前，应对钢轨的端面、直线度和扭曲度进行检查，合格后方可铺设。同时应确定轨道安装基准线，轨道的安装基准线宜为吊车梁的定位轴线。
2）轨道的实际中心线对吊车梁的实际中心线的位置偏差不应大于10mm，且不应大于吊车梁腹板厚度的一半；对于梁式悬挂起重机，轨道的实际中心线对安装基准线的水平位置的偏差不大于3mm；当起重机轨道跨度小于或等于10m时，起重机轨道跨度的允许偏差为±3mm。
3）轨道顶面基准点的标高相对于设计标高的允许偏差，对于梁式悬挂起重机为土5mm。
4）两平行轨道的接头位置应错开，其错开距离不应等于起重机前后车轮的基距。并且轨道接头应符合下列要求：
(1) 当接头采用对接焊时，焊条应符合钢轨母村的要求，焊接质量应符合电熔焊的有关规定；接头顶面及侧面焊缝处均应打磨平整光滑；
(2) 伸缩缝间隙应符合设计规定，其允许偏差为士 lmm。
5）轨道上的车档宜在吊装起重机前装好；同一跨端两条轨道上的车档与起重机缓冲器均应接触。

6）电动单梁起重机在吊装前，应按规定进行复查，架设到轨道上以后，其车轮轮缘骨侧与轨道翼缘间的间隙宜为3-5mm。
名称及代号
允许偏差(mm)
起重机跨度
主、端梁铰接
士4
主、端梁刚接
S≤10m
士2
S>10m
士［2+0.1×(s-10)］
连接板间距差 |S1-S2|
立端梁铰接
2
主梁上拱度F
0.3F
主梁旁弯度f
S/2000
2.1.6.3 起重机的试运转
1）起重机的试运转应包括试运转前的检查、空负荷试运转、静负荷试验和动负荷试运转。在上一步骤未合格之前不得进行下一步骤的试运转。
2）起重机试运转前，应按下列要求进行检查；
(1) 电气系统、安全联锁装置、制动器、控制器、照明和信号系统等安装应符合要求，其动作应灵敏和准确；
(2) 钢丝绳端的固定及其在吊钩、取物装置、滑轮组和卷筒上的缠绕应正确、可靠；
(3) 各润滑点和减速器所加的油、脂的性能、规格和数量应符合设备技术文件的规定；
(4) 盘动各运动机构的制动轮，均应使转动系统中最后一根轴（车轮轴、卷筒轴、立柱方轴、加料杆等）旋转一周不应有阻滞现象。
3）起重机的空负荷试运转，应符合下列要求：
(1) 操纵机构的操作方向应与起重机的各机构运转方向相符；
(2) 分别开动各机构的电动机，其运转应正常，大车和小车运行时不应卡轨；各制动器能准确及时的动作，各限位开关及安全装置动作应准确、可靠；
(3) 当吊钩下放到最低位置时，卷筒上钢丝绳的圈数不应少于2圈（固定圈除外）；
(4) 用电缆导电时，放缆和收缆的速度应与相应的机构速度相协调，并应能满足工作极限位置的要求；
(5) 各项试验均应不少于五次，且动作应准确无误。
4）起重机的静负荷试验及动负荷试运转一般由有关安全检测部门和建设单位负责进行，安装施工单位参加。其各项技术参数及要求见GB50278-98《起重设备安装工程施工及验收规范》和GB6067-85《起重机械安全规程》。
2．2电气仪表装置安装施工方法
2.2.1配管。
.1配管的一般要求:
1) 当线路暗配时，电线保护管宜沿最近的线路敷设,并应减少弯曲。埋入建筑物、构筑物内的电线保护管与建筑物、构筑物表面距离不应小于15mm，埋入混凝土板内的电线保护管必须固定牢靠，每隔1m左右进行绑扎固定。
2) 进入落地式配电箱的电线保护管排列应整齐管口宜高出配电箱基础面50-80mm。
3) 钢管（镀锌钢管除外）的内、外应进行防腐处理。埋入混凝土墙内的管子，外表可以不防腐。埋入土层内的钢管应刷两道沥青。
4) 管子与电动机一般用蛇皮管连接，管口距地面高为200mm。
5) 所有箱（盒）开孔采用金属开孔器，严禁用氧焊/电焊开孔。
6) 敷设于多尘和潮湿场所的电线管路、管口、管子连接处均应作密封处理。
7) 埋于地下的管路不宜穿过设备基础。穿过建筑物时，应加保护管保护。
.2管子选择及适用场所:
焊接钢管：管壁较厚，适用于潮湿、有机械外力、有轻微腐蚀气体场所的暗配。
KBG管：管壁较薄，适用于干燥场所的明、暗配。。
.3管子加工。
1) 管子在使用前应去毛刺、除锈、刷防腐蚀漆。
2) 管子的切割有钢锯切割、切管机切割、砂轮机切割。砂轮机切割是目前先进、有效的方法，切割速度快、功效高、质量好。切割后应打磨管口，使之光滑。禁止使用气焊切割。
3) 管子煨弯，其方法有冷煨弯和热煨弯两种。冷煨弯用弯管器（只适用于DN25即25.4mm以下的钢管）；用电动弯管机煨弯，一般可弯制Φ70mm以下的管子；Φ70mm以上的管子采用热煨。热煨管煨弯角度不应小于90°。弯曲半径一般按下列情况弯制：明设管允许小到管径4倍；暗配管不应小于管子外径的6倍；埋设于地下混凝土楼板内时不应小于外径的10倍。穿电缆管的弯曲半径应满足电缆弯曲半径的要求。所有的管子经弯曲后不得有裂纹、裂缝，其突出度和椭圆度均不应超过管径的±10％。
.4管子的连接
1) 暗配焊接钢管采用套管连接，套管长度宜为管外径的1.5-3倍，管与管的对口处应位于套管的中心，套管采用焊接连接，焊缝应牢固严密，焊管与盒（箱）连接可采用焊接连接 ，管口宜高出盒 （箱）内壁3-5mm。
2) KBG管采用套接扣压工艺，施工比较简单。
3) 金属软管严禁对口熔焊连接。
.5管子的安装
1) 明配管的安装。主要内容是测位、划线、打眼、埋螺栓、锯管、套丝、煨弯、配管、接地、刷漆。安装时管子的排列应整齐，间距要相等，转弯部分应按同心圆弧的形式进行排列。管子不允许焊接在支架或设备上。成排管并列时，接地、接零线和跨接线应使用圆钢或扁钢进行焊接，不允许在管缝间隙直接焊接。电气管应敷设在热水管或蒸汽管下面。在条件不许可的情况下，电气管也允许敷设在热水管或蒸汽管的上面，但相互之间的距离应符合下列要求：当电气管路在热水管下面时为0.2m，在上面时为1m；当电气管路在蒸汽管下面时为0.5m，在上面时为1m。
2) 明配管的敷设。将管子用管卡卡住，再将管卡用螺栓固定在角钢支架上或用木螺丝固定在预埋于墙内塑料胀管上。卡子的形式有螺栓管卡、单边螺栓管卡、鞍形管卡、环形管卡、2~4mm厚薄钢板卡板。
3) 单根管敷设宜采用马鞍形管卡卡于墙上或角钢架上，用木螺栓或螺栓固定。先将角钢固定在墙内，然后用单边螺栓管卡将管子卡于角钢支架上。或是用膨胀管埋在墙内，用马鞍形管卡卡住，再用木螺丝将卡子固定于膨胀管上。
4) 水平或垂直敷设的明配电线保护管，其水平或垂直安装的允许偏差值为1.5‰，但全长的偏差不得超过管内径的1/2。
5) 明配管应排列整齐，固定点间距应均匀，钢管管卡间的最大间距应符合下列规定：
钢管管卡间的最大距离
敷设方式
钢管种类
钢管直径（MM）
15--20
25--32
40--50
65以上
管卡间最大间距（M）
吊架，支架或
沿墙敷设
厚壁钢管
1.5
2.0
2.5
3.5
薄壁钢管
1.0
1.5
2.0

管卡与终端，弯头中点，电气器具或盒（箱）边缘的距离为150-500mm
6) 钢性导管经柔性导管与电气设备、器具连接，柔性导管的长度在动力工程不大于0.8m，在照明工程不大于1.2m。金属软管适用于电气设备与管路之间的连接，或温差较大的塔区平台管与管之间的连接，并且必须是明配管的连接，不得穿墙或穿过楼板，更不得用于暗配。
7) 暗配管的安装。安装工作内容为测位、划线、锯管、套丝、煨弯、配管、接地、刷漆。在混凝土内暗设管子时，管子不得穿越基础和伸缩缝。如必须穿过时应改为明配，并用金属软管作补偿。配合土建施工做好预埋工作，埋入混凝土地面内的管子应尽量不入深土层中，出地管口高度（设计有规定者除外）不宜低于200mm。埋入混凝土地面内的管子还应每隔1m左右进行绑扎固定。
8) 当电线保护管遇到下列情况之一时，中间应增设接线盒，且接线盒的位置应便于穿线：
电线管路平行敷设。管子长度超过30m、无弯曲时；管子长度超过20m、有1个弯时；管子长度超过15m、有2个弯时；管子长度超过8m、有3个弯时。
电线管路垂直敷设。导线截面50mm2及以下时，为30m；导线截面70~95mm2时，为20m；导线截面120~240mm2时，为18m。
.6管子的接地连接应符合下列要求：
镀锌电管、KBG管及金属软管跨接接地线宜采用专用接地线卡跨接，不应采用熔焊连接。
.7钢管与设备的连接。
应将钢管敷设到设备内部。如不能直接进入时，应采取如下措施：
1) 在干燥房屋内，可从管口起加保护金属软管引入设备内；
2) 在潮湿处，可在管口处增设防水盒，由防水盒引出的导线应套保护金属软管后引入设备。
3) 金属软管引入设备时，软管与钢管或设备应用软管接头连接，不得利用金属软管作为接地导线。
2.2.2配线
.1配线的一般规定
1) 当配线采用多相导线时，其相线的颜色应易于区分。黄、绿、红导线分别作A、B、C相线，黄绿双色线作接地线，黑线作零线。
2) 配线工程施工后，应进行各回路的绝缘检查，绝缘电阻值应符合现行国家标准的有关规定，并应作好记录。
3) 配线工程施工后，保护接地线（PE）线连接应可靠。
.2管内穿线应符合下列规定：
1) 穿线前应当用破布或空气压缩机将管内的杂物、水分清除干净。
2) 电线接头必须放在接线盒内，不允许在管内有接头和纽结，并有足够的余留长度。
3) 管内穿线应在土建施工喷浆粉刷之后进行。
4) 穿在管内的绝缘导线的额定电压不应低于500V。
5) 不同回路、不同电压和交流与直流的导线，不得穿入同一管子内，但下列几种情况除外：电压为50V以下的回路；同一设备的电机回路和无抗干扰要求的控制回路；照明花灯的所有回路；同类照明的几个回路，管内导线不得超过8根；同一交流回路的导线必须穿于同一管内；管内导线的截面总和不应超过管子截面积的40％；导线穿入钢管后，在管子出口处应装护线套保护导线，在不进入盒内的垂直管口，穿入导线后，应将管口作密封处理。
6) 配线所采用的导线型号/规格应符合设计要求。
.3线槽内导线的敷设应符合下列规定：
1) 导线的规格和数量应符合设计规定，当设计无规定时，包括绝缘层在内的导线的总截面积不应大于线槽截面积的60% 。
2) 在可拆卸盖板的线槽内，包括绝缘层在内的导线接头处所有导线截面积之和不应大于线槽截面积的75% ；在不易拆卸盖板的线槽内，导线的接头应置于线槽的接线盒内。
.4导线的连接。
导线连接的方法很多，有铰接、焊接、压接、套管连接和螺栓连接等。各种连接方法适用于不同导线及不同的工作地点。
1) 手压钳压接0.2-6mm2导线，10mm2及以上导线可使用油压钳压接。
2) 导线焊接方法有二种：电烙铁加焊和喷灯加热法。电烙铁加焊适用于线经较小的导线连接及其它工具焊接较困难的场所；喷灯加热法是将锡放入锡勺内，然后用喷灯加热，焊锡熔化后即可进行焊接。
3) 导线与设备的连接。10mm2及以下的单股铜芯线直接与设备器具的端子连接； 2.5 mm2及以下的多股铜芯线拧紧搪锡或接续端子后与设备器具的端子连接；大于2.5 mm2的多股铜芯线与插接式端子连接前，端部应拧紧搪锡；大于10 mm2的导线应用压钳压接端子连接；另外，每个设备器具的端子接线不多于二根导线。
4) 导线连接是一道非常重要的工序，安装线路能否安全可靠地运行，在很大程度上取决于导线的质量。对导线连接的基本要求有：
(1) 连接可靠，接头电阻小，稳定性好，接头电阻不应大于相同长度导线的电阻。
(2) 接头的机械强度不应小于导线机械强度的80%。
(3) 绝缘性能好，接头的绝缘强度应与导线的绝缘强度一样。除此以外，还应按导线连接规范中的技术要求进行连接。
.5导线绝缘测试
用量程为0-500V的兆欧表摇测，摇表转速应保持在120转/分,导线的绝缘电阻不得小于0.5MΩ。
2.2.3桥架敷设
2.2.3.1施工程序
弹线定位→预留孔洞→支吊架预制→支吊架安装→桥架安装。
2.2.3.2桥架敷设
1）桥架在每个支架上的固定应牢固；连接板的螺栓应牢固，螺母应位于桥架的外侧。
2）当直线段钢制电缆桥架超过30m，应有伸缩缝，桥架跨越建筑物伸缩缝处应设置伸缩缝。
3）桥架转弯处的转弯半径，不应小于该桥架上的电缆最小允许弯曲半径。
4）电缆桥架水平安装的支架间距为1.5-3.0m，垂直为不大于2m。
5）金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定：
(1) 金属电缆桥架及其支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接；
(2) 非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于4mm2。
(3) 镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
6）在配电小间及楼层敷设的电缆桥架，中间须加防火隔板，凡由不同电源供电的双回路，须分别敷设在隔板两侧。
2.2.3.3其他
配电小间内预留洞在施工完毕后，须按防火要求封实，施工时和相关专业配合。
2.2.3.4成品保护：
1）桥架进场后必须单独堆放，并应采取措施防止酸、碱、水浸入。
2）土建砌墙和粉刷时，应将已安装的桥架、线槽用塑料纸包扎好，以防水泥沙浆及水的浸入。
3）现场各类焊接不得采用桥架做接地线，以防破坏镀锌层，损坏桥架内线缆；
电缆敷设
.1施工程序
施工准备→电缆桥架敷设→电缆绝缘测试→水平、垂直敷设→电缆整理、绑扎→挂标志牌→管口防水处理→校线→再次电缆绝缘测试→接线
.2施工组织
在施工组织方面，根据施工现场实际情况，电缆起、止端各设指挥人员1名，负责楼层间敷设过程中的协调和指挥。根据需要中间层设若干监护人，通过对讲机构与起、止端指挥员保持联系，并负责指导电缆的摆放、绑扎固定等工作。安全技术、质量监督人员均应在施工前向班组详细交底，并逐层检查，直至施工结束。
.3施工准备
1）施工前应对电缆进行详细检查
2）电缆敷设前进行绝缘摇测。1KV以下电缆用1KV摇表摇测线间及对地的绝缘电阻。
.4电缆的搬运、电缆盘支架架设
电缆短距离搬运，一般采用滚动电缆轴的方法。滚动时应可按电缆缠绕方向滚动， 可反缠绕方向滚动，以免电缆松弛。电缆盘支架的架设地点的选择，以敷设方便为原则，一般应在电缆起止点附近为宜。
.5牵引方法
水平敷设电缆时可采用人拉的方法进行敷设，垂直敷设电缆时可采用机械牵引。采用机械牵引，牵引设备为1t 卷扬机功率为4 kw。卷扬机可固定在顶层或底层。
2．2．4.6电缆在桥架、支架上的摆放
1）敷设前必须按电缆桥架的实际走向，结合设计施工图计算出每1根电缆的长度，按图纸内容要求对电缆进行编号、挂牌（粘贴标记），并确定敷设程序，事先将电缆敷设的排列表编制出来，以防电缆交叉和混乱。按程序敷设完1组电缆，就先预绑扎好，再整齐地放置到电缆架上，并再次绑扎处理，用扎带作“品”字形正式绑扎固定，以免电缆受过大的重力面损坏。采用逐组绑扎的方法还可避免多根电缆发生交叉、混乱等错误。
2）电缆沿桥架或线槽敷设时，应单层敷设，排列整齐，不得有交叉。拐弯处应以最大截面电缆允许弯曲半径为准（聚氯乙烯电力电缆/控制电缆最小弯曲半径10D）。电缆严禁绞拧、护层断裂和表面严重划伤。
3）电力电缆和控制电缆不应配置在同一层支架上。
4）高低压电力电缆，强电/弱电控制电缆应按顺序分层配置到支架上，一般情况宜由上而下配置。
.7低压电缆头制作安装
1）工艺
摇测接地电阻→剥开电缆头→包缠电缆、套电缆终端头→压电缆芯线接线鼻子→与设备器具连接
2）低压电缆头制作方法
(1) 摇测接地电阻。用1KV摇表对电缆进行摇测，绝缘电阻应大于0.5MΩ。
(2) 包缠电缆，套电缆终端头套。剥去电缆外包绝缘层，将电缆头套下部先套入电缆，然后根据电缆头的型号尺寸，按照电缆头套长度和内径，用塑料带采用半叠法包缠电缆，最后再将电缆头套上部套上，与下部对接、套严。
(3) 电缆芯线接线鼻子。根据线鼻子的深度，剥去电缆芯线绝缘，并在芯线上涂上凡士林，将线芯插入接线鼻子内，用压线钳压紧接线鼻子。
(4) 根据不同的相位，使用黄、绿、红、黑四色塑料带分别包缠电缆各芯线至接线鼻子的压接部位。
(5) 将做好终端头的电缆固定在预先做好的电缆支架上，并将芯线分开。
(6) 根据接线端子的型号，选用螺栓将电缆接线端子压接在设备上。
.8电缆的成品保护：
室内沿电缆沟敷设的电缆，施工完毕后应立即将盖板盖好。
室内桥架或托盘敷设电缆，应注意防止其他专业施工时损伤电缆。
电缆两端头处的门窗装好，并加锁，防止电缆丢失或损毁。
电缆在装卸过程中，禁止将电缆直接由车上推下。
电缆应集中分类存放，盘上应标明型号、电压、规格、长度。
电气装置的接地
电气装置的下列金属部分，均应接地或接零：
1) 电机/变压器/电器/电气设备的传动装置；
2) 配电/控制/保护用的屏（柜/箱）及操作台等金属框架和底座；
3) 桥架/线槽 /支架。
盘/柜的安装
.1施工程序
施工准备→配电盘、柜及箱开箱检查→弹线定位→基础槽钢（支架）制作→基础槽 （支架）安装→配电盘、箱安装→配电盘、箱接线→盘、箱试验调整→送电运行、验收。
.2施工准备
施工前须做好施工技术交底，尤其是配电箱的安装高度、安装位置、安装方式、位号、型号等。
.3基础型钢安装
落地式配电盘、柜安装采用[10#基础槽钢制作，在制作时必须除锈防腐，并调平调直后，才能制作安装。制作时要采用机械切割，焊缝处用磨光机磨平
1）基础型钢的安装允许偏差应符合下列规定：
项目
允许偏差
mm/m
mm/全长
不直度
< 1
< 5
水平度
< 1
< 5
位置误差及不平行度

< 5
2）基础型钢应有明显的可靠接地。
.4落地盘/柜单独或成列安装
1）安装时，其垂直度/水平偏差以及盘/柜面偏差和盘/柜间接缝的允许偏差应符合下列规定：
项目
允许偏差(mm)
垂直度(每米)
< 1.5
水平偏差
相邻两盘顶部
< 2
成列盘顶部
< 5
盘面偏差
相邻两盘边
< 1
成列盘面
< 5
盘间接缝
< 2
2）盘,柜的接地应牢固良好,装有电器的可开启的门,应以铜软线与接地的金属构架可靠地连接
.5动力配电箱安装
1）采用嵌墙暗装或墙上悬挂式明装。
2）设备安装高度：挂墙及嵌墙式电力配电箱、控制箱和端子箱为1.4m；按钮盒为1.3m。所有设备的安装均须按相关安装图集执行。
3）暗装配电箱的安装
先将箱体放在预留洞内，找好标高及水平尺寸，并将箱体固定好，然后用水泥砂浆填实周边并抹平齐。如箱底与外墙平齐时，应在外墙固定金属网后再做墙面抹灰,不得在箱底板上抹灰。安装盘面要求平整，周边间隙均匀对称。
4）明装配电箱的安装
明装配电箱采用铁架固定和金属膨胀螺栓固定两种方式。一般装在砖或混凝土墙上的采用膨胀螺栓固定，而有些特殊的结构处在现场制作钢支架。
(1) 在混凝土墙或砖墙上用金属膨胀螺栓固定明装配电箱时，采用明配管及暗分线盒两种方式。如有分线盒，先将盒内杂物清理干净，然后将导线理顺，分清支路和相序，按支路绑扎成束，待配电箱找准位置后，将导线端头引至箱内，逐个剥削导线端头，再逐个压接在器具上，同时将保护地线压在明显的地方并将配电箱调整平直后进行固定。
(2) 在铁架固定配电箱，根据有关标准图集确定支架的形式，然后制作。
5）配电箱安装可以先安装其箱壳，而其内部元件库存保管，待穿线完成后再安装。
6）配电箱带有器具的铁制盘面和装有器具的门及电器的金属外壳均应有明显可靠的PE线接地。PE线不允许利用盒、箱体串接。
7）配电箱上配线需排列整齐，并绑扎成束，在活动部位应该两端固定。盘面引出及引进的导线应留有适当余量，以便于检修。
8）导线剥削处不应伤及线芯，导线压头应牢固可靠。
9）零母线在配电箱上应用端子板分路，零线端子板分支路排列位置，应与熔断器相对应。
10）配电箱上的母线应套上有黄（A相）、绿（B相）、红（C相）、黑（D相）等颜色色带，双色线为保护地线。
11）配电箱上电器、仪表应牢固、平正、整洁，间距均匀，铜端子无松动，启闭灵活，零部件齐全。
.6成品保护：
安装配电箱时不得损坏墙面，要保持墙面清洁。
配电箱安装完毕后，不得再次喷浆，以保持面板清洁。
配电箱面板安装好后，用尼龙纸贴面保护，防止箱面元器件被
电动机检查接线及电气设备交接试验
.1电动机检查接线
1）电动机检查接线要按照电机铭牌上接线方式进行。电缆（电线）进入电机采用金属软管进行过渡。
2）电机检查主要检查电机外观应完好，不应有损伤现象，电机的附件/备件应齐全，无损伤；电动机的功率、型号、电压是否符合设计；盘动转子应灵活，不得有碰卡声。
3）当电机有下列情况之一时，应作抽蕊检查：
(1) 出厂日期超过制造厂保证期限；
(2) 当制造厂无保证期限时，出厂日期已超过一年；
(3) 经外观检查或电气试验，质量可疑时；
(4) 试运转时的异常情况。
.2电气设备交接试验
1）交流电
