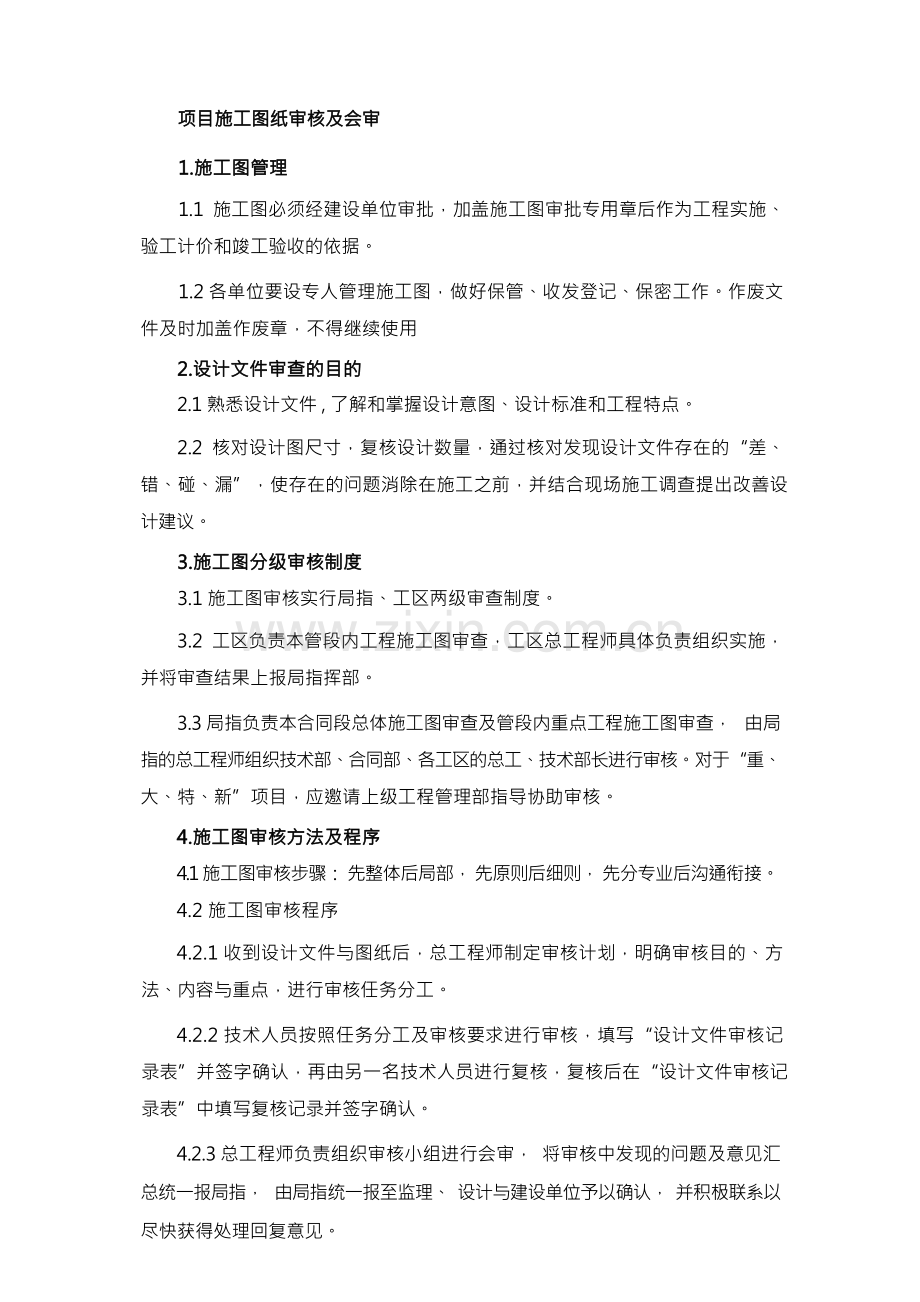

项目施工图纸审核及会审
1.施工图管理
1.1 施工图必须经建设单位审批，加盖施工图审批专用章后作为工程实施、 验工计价和竣工验收的依据。
1.2 各单位要设专人管理施工图，做好保管、收发登记、保密工作。作废文 件及时加盖作废章，不得继续使用
2.设计文件审查的目的
2.1 熟悉设计文件 , 了解和掌握设计意图、设计标准和工程特点。
2.2 核对设计图尺寸，复核设计数量，通过核对发现设计文件存在的“差、 错、碰、漏”，使存在的问题消除在施工之前，并结合现场施工调查提出改善设 计建议。
3.施工图分级审核制度
3.1 施工图审核实行局指、工区两级审查制度。
3.2 工区负责本管段内工程施工图审查，工区总工程师具体负责组织实施， 并将审查结果上报局指挥部。
3.3 局指负责本合同段总体施工图审查及管段内重点工程施工图审查， 由局 指的总工程师组织技术部、合同部、各工区的总工、技术部长进行审核。对于“重、 大、特、新”项目，应邀请上级工程管理部指导协助审核。
4.施工图审核方法及程序
4.1 施工图审核步骤： 先整体后局部， 先原则后细则， 先分专业后沟通衔接。
4.2 施工图审核程序
4.2.1 收到设计文件与图纸后，总工程师制定审核计划，明确审核目的、方 法、内容与重点，进行审核任务分工。
4.2.2 技术人员按照任务分工及审核要求进行审核，填写“设计文件审核记 录表”并签字确认，再由另一名技术人员进行复核，复核后在“设计文件审核记 录表”中填写复核记录并签字确认。
4.2.3 总工程师负责组织审核小组进行会审， 将审核中发现的问题及意见汇 总统一报局指， 由局指统一报至监理、 设计与建设单位予以确认， 并积极联系以 尽快获得处理回复意见。

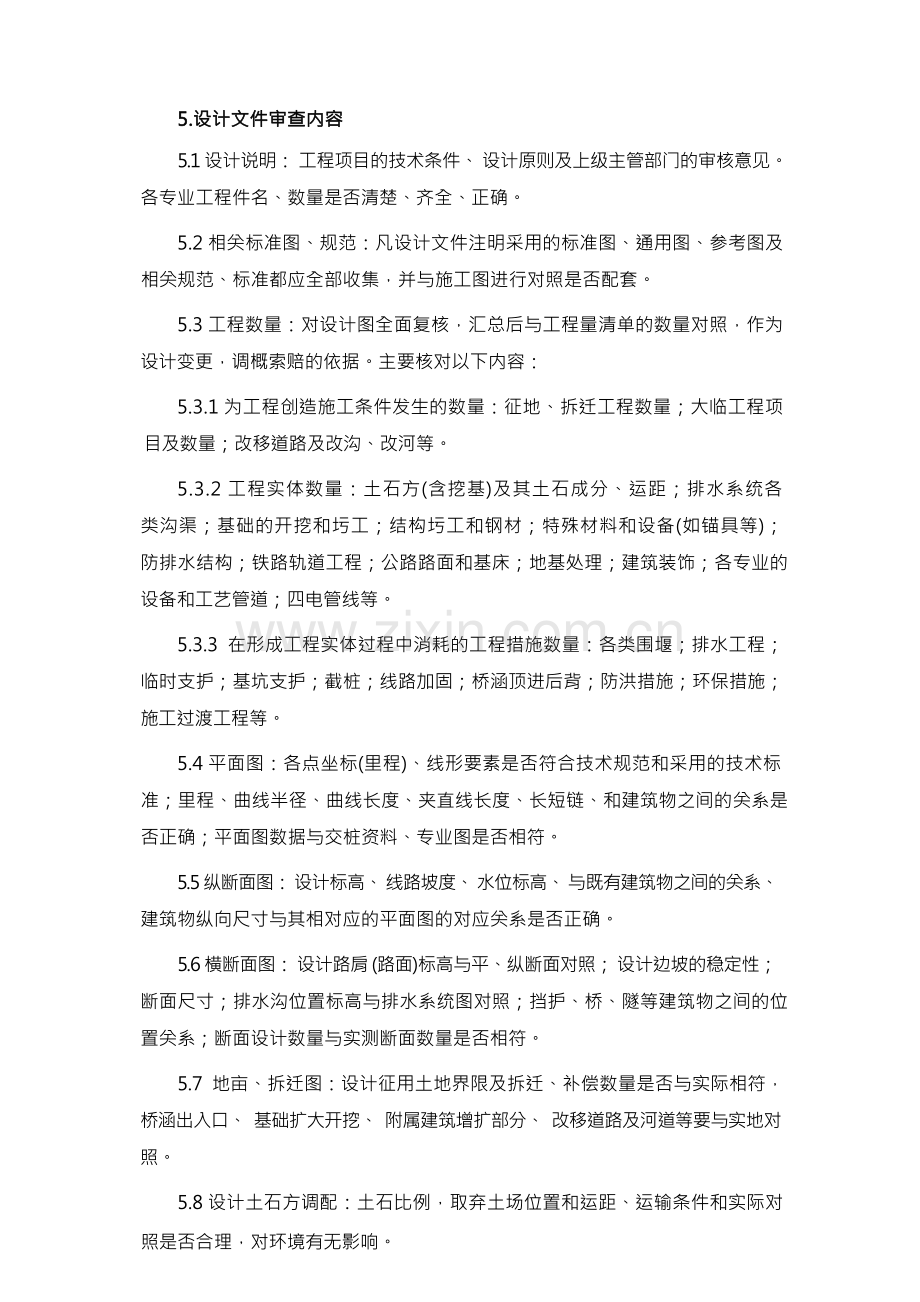

5.设计文件审查内容
5.1 设计说明： 工程项目的技术条件、 设计原则及上级主管部门的审核意见。 各专业工程件名、数量是否清楚、齐全、正确。
5.2 相关标准图、规范：凡设计文件注明采用的标准图、通用图、参考图及 相关规范、标准都应全部收集，并与施工图进行对照是否配套。
5.3 工程数量：对设计图全面复核，汇总后与工程量清单的数量对照，作为 设计变更，调概索赔的依据。主要核对以下内容：
5.3.1 为工程创造施工条件发生的数量：征地、拆迁工程数量；大临工程项 目及数量；改移道路及改沟、改河等。
5.3.2 工程实体数量：土石方(含挖基)及其土石成分、运距；排水系统各 类沟渠；基础的开挖和圬工；结构圬工和钢材；特殊材料和设备(如锚具等)； 防排水结构；铁路轨道工程；公路路面和基床；地基处理；建筑装饰；各专业的 设备和工艺管道；四电管线等。
5.3.3 在形成工程实体过程中消耗的工程措施数量：各类围堰；排水工程； 临时支护；基坑支护；截桩；线路加固；桥涵顶进后背；防洪措施；环保措施； 施工过渡工程等。
5.4 平面图：各点坐标(里程)、线形要素是否符合技术规范和采用的技术标 准；里程、曲线半径、曲线长度、夹直线长度、长短链、和建筑物之间的关系是 否正确；平面图数据与交桩资料、专业图是否相符。
5.5 纵断面图： 设计标高、 线路坡度、 水位标高、 与既有建筑物之间的关系、 建筑物纵向尺寸与其相对应的平面图的对应关系是否正确。
5.6 横断面图： 设计路肩 (路面)标高与平、纵断面对照； 设计边坡的稳定性； 断面尺寸；排水沟位置标高与排水系统图对照；挡护、桥、隧等建筑物之间的位 置关系；断面设计数量与实测断面数量是否相符。
5.7 地亩、拆迁图：设计征用土地界限及拆迁、补偿数量是否与实际相符， 桥涵出入口、 基础扩大开挖、 附属建筑增扩部分、 改移道路及河道等要与实地对 照。
5.8 设计土石方调配：土石比例，取弃土场位置和运距、运输条件和实际对 照是否合理，对环境有无影响。

5.9 设计图要求的施工方法、工艺是否恰当。
5.10 桥梁、地下工程、工民建等专业设计图：地质钻探资料、基础类型、 孔跨(孔径)式样，结构尺寸等是否准确、合理；结构类型与地质、水文、地形 条件等是否相符；位置、标高与平、纵断面图是否相符；设计参数是否齐全、合 理； 隧道等地下工程结合施工技术调查对洞口位置、 进洞支护方案、 影响的建筑 物防护方案审核，是否正确有效，是否漏项，可否优化。
5.11 枢纽、站场、房屋建筑群等综合建筑设计图：建筑物相互位置布局的 合理性，是否产生矛盾；站场内铁路线路、岔位、建筑物等的坐标(里程)位置， 各细部尺寸是否正确。
5.12 给排水设计图：总图、管道平面图、结构大样图相互符合性；平面布 置、坐标、标高、数量核对；与设备的关系对照。
5.13 设备制作、安装设计图：
设备的型号、数量、尺寸和标高核对；与动力和电源的匹配；设备之间的匹 配；工艺管线的走向、位置、标高、接口位置核对；设备安装与工艺图、强电配 置图、弱电配置图、土建设计图核对一致。
6. 审核结果处理
6.1 所有设计文件经审核确认有效可以使用的，必须加盖“有效”章后才能 交付使用。存在问题的设计文件在未获得明确回复前，不得交付使用。
6.2 对审核发现的问题，应以建设单位或设计单位的书面答复为准。
6.3 设计单位重新出图的，应当对原图纸应当加盖“作废”章后封存，并建 立作废图纸目录清单，防止误用。设计变更后的图纸，仍需按本规定进行审核， 确认无误并加盖“有效”章后交付使用。
6.4 需要在原设计图上进行修改的， 应在设计文件上采用红笔进行修改并作 出标注(修改依据、修改人签名、修改时间等)。经修改后的设计文件经复核并 加盖“有效”章后交付使用。
6.5 需要设计变更的建议应当以书面形式报至建设、设计与监理单位。
6.6 工程部必须妥善保管设计文件审核记录及答复意见， 建立设计文件审核 记录台帐。
